双孔铰接式连接固定支座结构设计

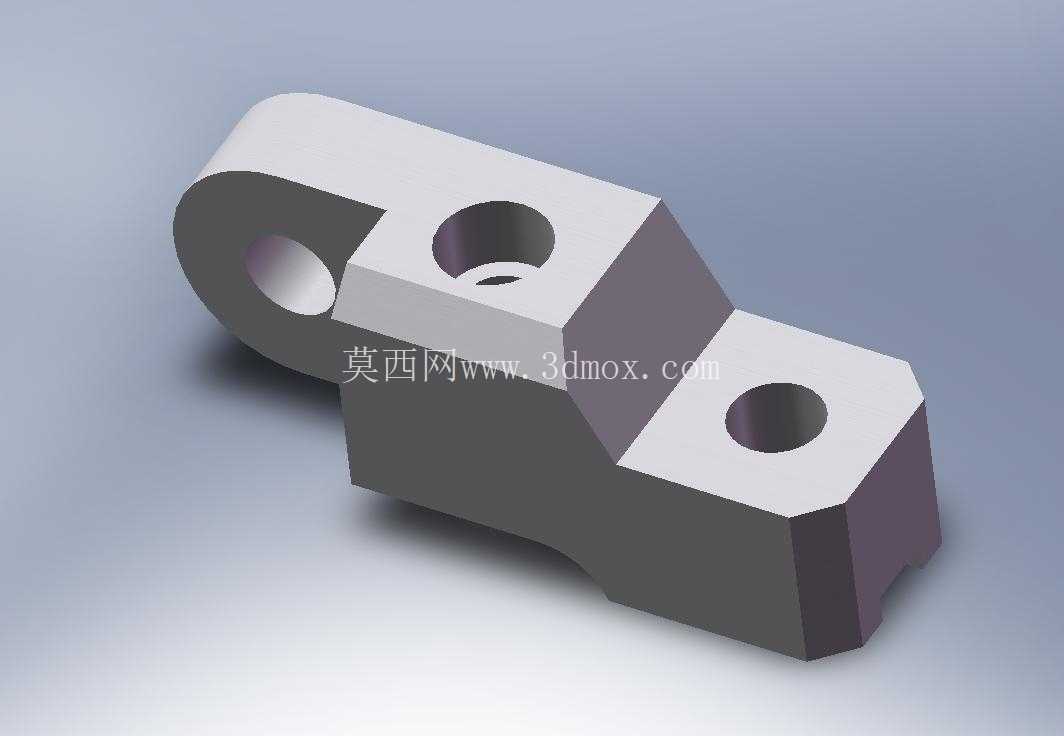

这类双孔铰接式连接固定支座，在轻工自动化输送线、小型工装夹具定位模块、通讯设备安装支架组件中应用十分广泛，属于典型的受力转接类五金构件。从实际工况来看，该零件一端的带孔耳座用于穿装铰接销轴，可实现与相邻连杆、摆臂类零件的转动配合，满足设备运行过程中小角度摆动、位置自适应调整的需求，另一端的两个沉头安装孔则用于通过螺栓将整个支座刚性固定在设备安装基面，承担整个铰接副的载荷传递作用。

设计过程中首先要明确安装边界的约束条件：铰接端的内孔直径需匹配对应销轴的公差带，通常选用H7间隙配合，保证销轴转动顺畅无卡滞，同时孔口做倒角处理，避免装配时刮伤销轴表面镀层；耳座的厚度需根据铰接副的最大径向载荷核算，保证在额定冲击载荷下不会出现耳板弯折、孔壁压溃的失效情况。主体连接段采用阶梯式变截面结构，并非随意做的造型处理，而是在保证整体结构刚度的前提下，尽可能削减非受力区域的材料余量，既降低零件整体重量，也减少机加工过程中的材料去除量，控制加工成本。

两个安装孔的中心距是核心安装尺寸，设计时需严格匹配安装基面上的预置螺纹孔位公差，孔位公差控制在±0.05mm范围内，避免装配时出现螺栓无法穿入的问题；安装孔采用沉头结构设计，可将螺栓头完全埋入零件表面以下，不会突出零件表面干涉相邻运动部件的运行轨迹，同时沉头孔的深度需匹配对应规格内六角螺栓的头部高度，保证螺栓锁紧后端面与零件表面齐平。零件的所有棱边均做了0.5mm的倒角去毛刺处理，一方面避免装配过程中锋利棱边划伤操作人员，另一方面也能消除机加工产生的应力集中点，提升零件在交变载荷下的疲劳寿命。

从加工工艺角度考量，该零件适合采用45号钢毛坯铣削成型，加工顺序为先铣削上下两个安装基准面，保证两个平面的平行度公差在0.03mm以内，再以基准面定位加工铰接孔与两个安装孔，最后完成外形轮廓的铣削与倒角工序；如果应用在有防腐需求的户外通讯设备场景，可在加工完成后做镀锌或发黑表面处理，提升零件的防锈能力。在实际装配场景中，铰接孔内通常会配套加装铜制衬套，减少铰接转动过程中的孔壁磨损，衬套磨损后可直接更换，无需替换整个支座，大幅降低设备后期维护成本。

需要注意的是，这类支座的安装基面需保证平面度要求，若基面存在凸起或倾斜，锁紧螺栓后会导致零件产生内应力，长期受载后容易出现铰接孔位偏移、零件变形的问题；铰接端的载荷方向需尽量与耳板平面保持平行，避免耳板承受侧向弯矩，否则会大幅缩短零件的使用寿命。在三维建模过程中，需重点核对各个配合尺寸的公差匹配关系，尤其是铰接孔与安装孔的位置度、各端面的垂直度参数，建模完成后可通过装配干涉检查，验证与配套销轴、螺栓、相邻连接件的配合间隙是否合理，避免实际生产装配时出现干涉问题。
