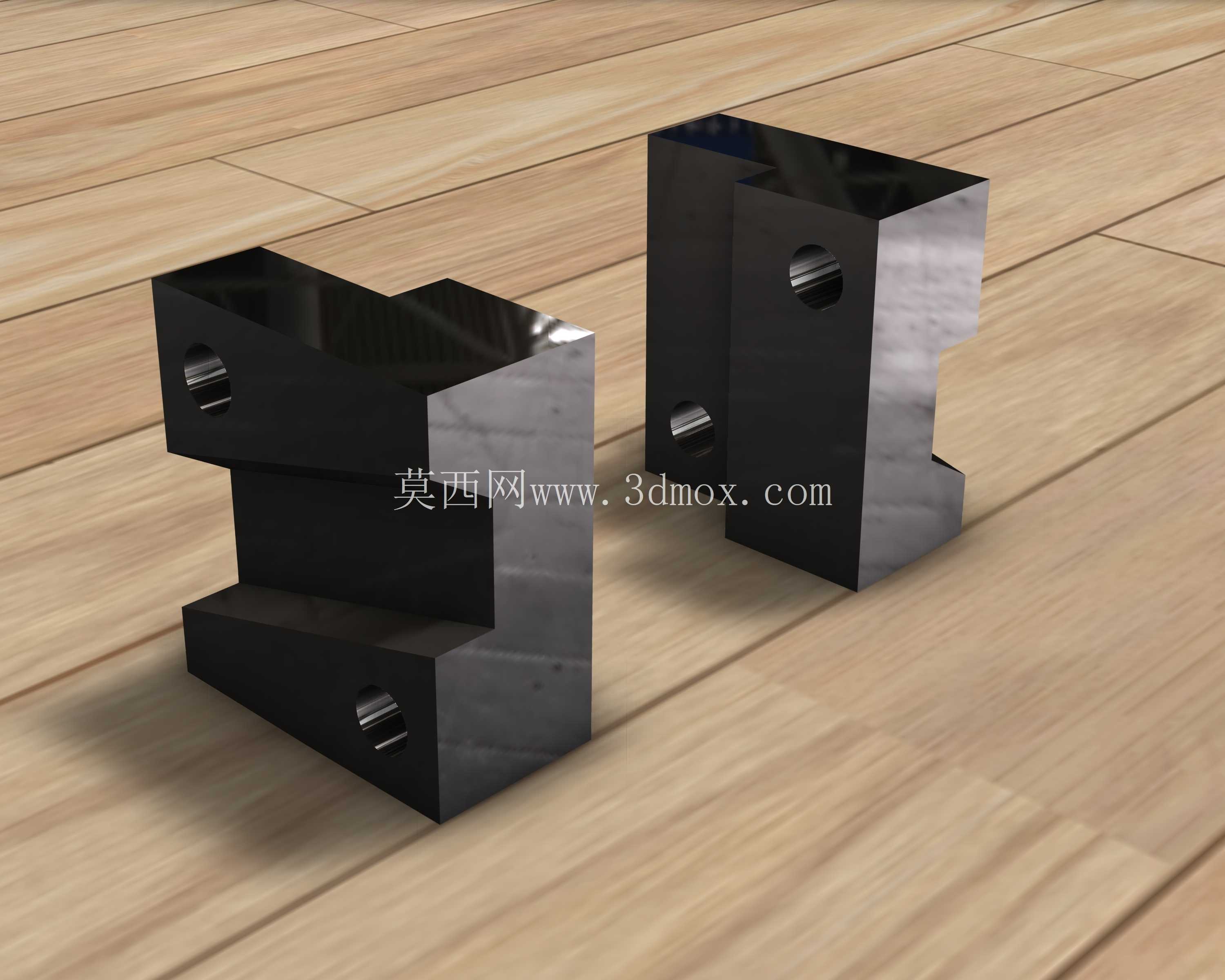

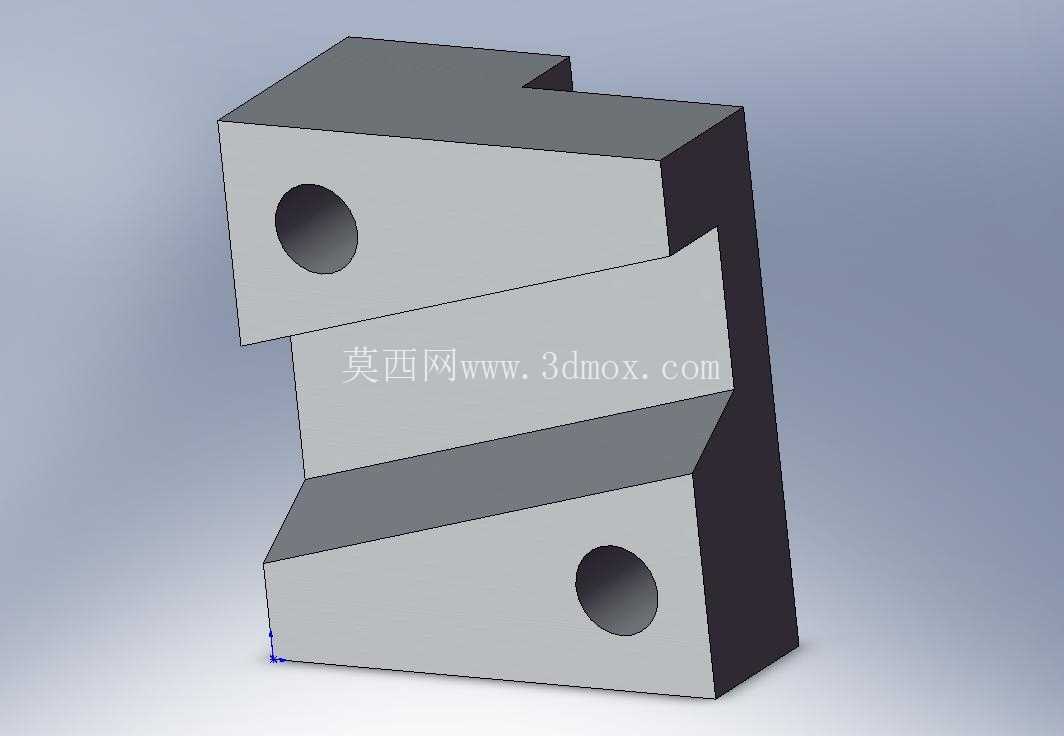

斜向双孔阶梯式定位限位块结构

　　该零件属于工装夹具领域常用的斜楔式定位限位构件，核心应用场景覆盖非标自动化产线的工位挡停、工装夹具的侧向压紧导向、冲压模具的行程限位以及检具的基准定位模块，在小行程侧向进给、角度导向限位的工况下适配性极强。从功能特性来看，零件采用三段式阶梯斜向布局，上下两个平行块体通过中间斜向连接段形成固定的导向倾角，上下块体各设置一个同轴度公差控制在0.02mm以内的通孔，用于穿装紧固螺栓完成零件在安装基座上的固定，安装后可通过中间斜向面为配套的滑动构件提供精准的角度导向，同时上下块的端面可承担硬限位功能，避免滑动构件超出行程范围造成设备碰撞。

　　设计思路上优先考虑了安装稳定性与受力合理性，两个安装孔分别布置在上下块体的几何中心位置，螺栓锁紧后受力均匀，不会出现长期受侧向力导致的零件偏转问题；中间斜向连接段的厚度经过受力校核，在承受常规工装1500N侧向冲击力的情况下形变量控制在0.01mm以内，满足高精度工位的定位精度要求；零件所有锐边均做了C0.5的倒角处理，既避免安装过程中划伤操作人员，也能消除加工应力集中点，提升零件的长期使用寿命。

　　外形尺寸方面，零件整体为长方体切分后的斜楔结构，总高度根据适配工装的行程差设置，总宽度与安装基座的标准槽宽匹配，厚度方向预留了足够的螺栓沉头空间，两个安装孔的孔距严格对应基座上的标准安装孔位，安装时无需额外打孔适配，可直接替换同规格的标准限位块，安装边界上要求安装基座的平面度公差不低于0.03mm，螺栓锁紧扭矩控制在12N·m，避免扭矩过大导致零件变形或螺纹滑牙。实际使用过程中，该零件的斜向工作面可根据配套滑动件的材质选择是否加装耐磨贴片，常规工况下采用45号钢调质处理后表面淬火硬度达到HRC42-48，即可满足10万次以上的往复冲击使用需求，若用于高速冲压工况，可更换为Cr12MoV材质提升耐磨性能。

　　零件的阶梯结构设计同时兼顾了避让需求，中间内凹的斜向空间可容纳滑动构件上的凸起部分，避免运动过程中出现干涉，相比普通的直身限位块，该结构可在更小的安装空间内同时实现导向、限位、避让三重功能，大幅缩减工装夹具的整体体积，在紧凑空间的非标设备设计中具备很高的实用价值。建模过程中需重点控制斜向面的角度公差，角度偏差需控制在±0.05°以内，否则会导致滑动件运动卡滞或定位精度超差，两个安装孔的轴线需与零件安装底面保持垂直，垂直度公差不大于0.01mm，保证螺栓安装后不会出现别劲的情况，上下块的两个限位端面需与安装底面保持平行，平行度公差不大于0.02mm，确保限位时受力面完全贴合，避免局部受力过大导致零件过早磨损。
