快开式铝制压力容器三维结构设计

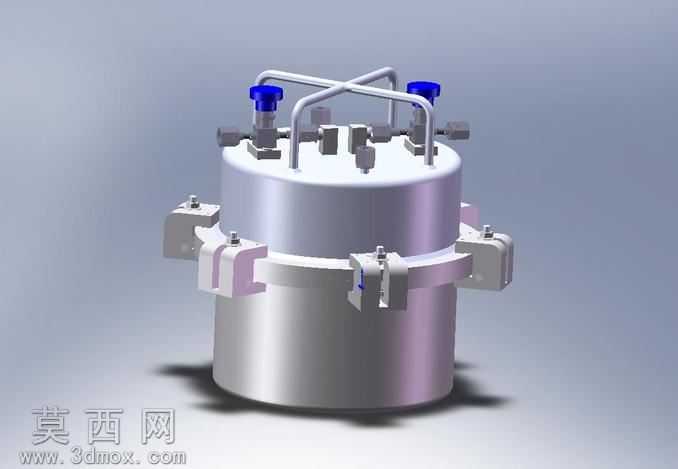

本作品为快开式铝制压力容器的三维数字化设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循承压设备的设计规范对各部件尺寸进行约束，确保整体结构的尺寸合理性与装配可行性。建模过程中首先完成圆柱形罐体主体的特征构建，采用薄壁拉伸特征生成铝制罐体的筒身与上盖结构，针对罐体的承压属性，对筒壁与端盖的过渡位置做了圆角应力缓释处理，避免应力集中带来的结构风险。快开锁紧结构是本模型的设计核心，罐体周向均匀分布的卡扣式锁紧件采用多实体建模方式逐一构建，每个锁紧件包含固定支座、旋转压块、锁紧螺栓三个子部件，装配时通过同轴度、重合度等配合约束完全还原实际快开结构的运动逻辑，可直观展示卡扣开合、压合密封的动作过程。罐体顶部的管路接口与阀门组件按照实际工业配件的比例进行建模，两个带蓝色手轮的阀门、顶部交叉式搬运提手、侧边的接口堵头均做了精细化的特征还原，提手部分采用扫描特征生成弯曲的杆状结构，表面做了圆滑过渡处理，符合实际产品的人机工程设计要求。材质与渲染阶段，针对铝制罐体的金属特性，赋予了抛光铝合金材质，调整材质的反射率、粗糙度参数还原金属银亮的哑光金属质感，阀门手轮采用蓝色硬质塑料材质，锁紧卡扣部分做了金属与防滑垫的材质区分，渲染时采用柔和的工作室光源，通过光影变化突出罐体的圆柱曲面形态与各部件的结构层次，阴影效果做了柔化处理，让整体渲染效果更贴近真实工业产品的展示效果。设计思路上，本模型围绕小型铝制压力罐的实用场景展开，快开结构的设计无需完全拆卸螺栓即可开启罐盖，兼顾了承压密封性能与操作便捷性，周向均匀分布的锁紧件可保证罐盖受力均匀，配合密封结构可满足低压工况下的使用需求，顶部的提手设计方便罐体的短距离搬运，顶部的阀门接口可满足进气、排气、压力表安装等不同功能需求，整体结构紧凑合理，各部件无干涉问题，可直接用于结构展示、教学演示或后续的工程出图使用。
