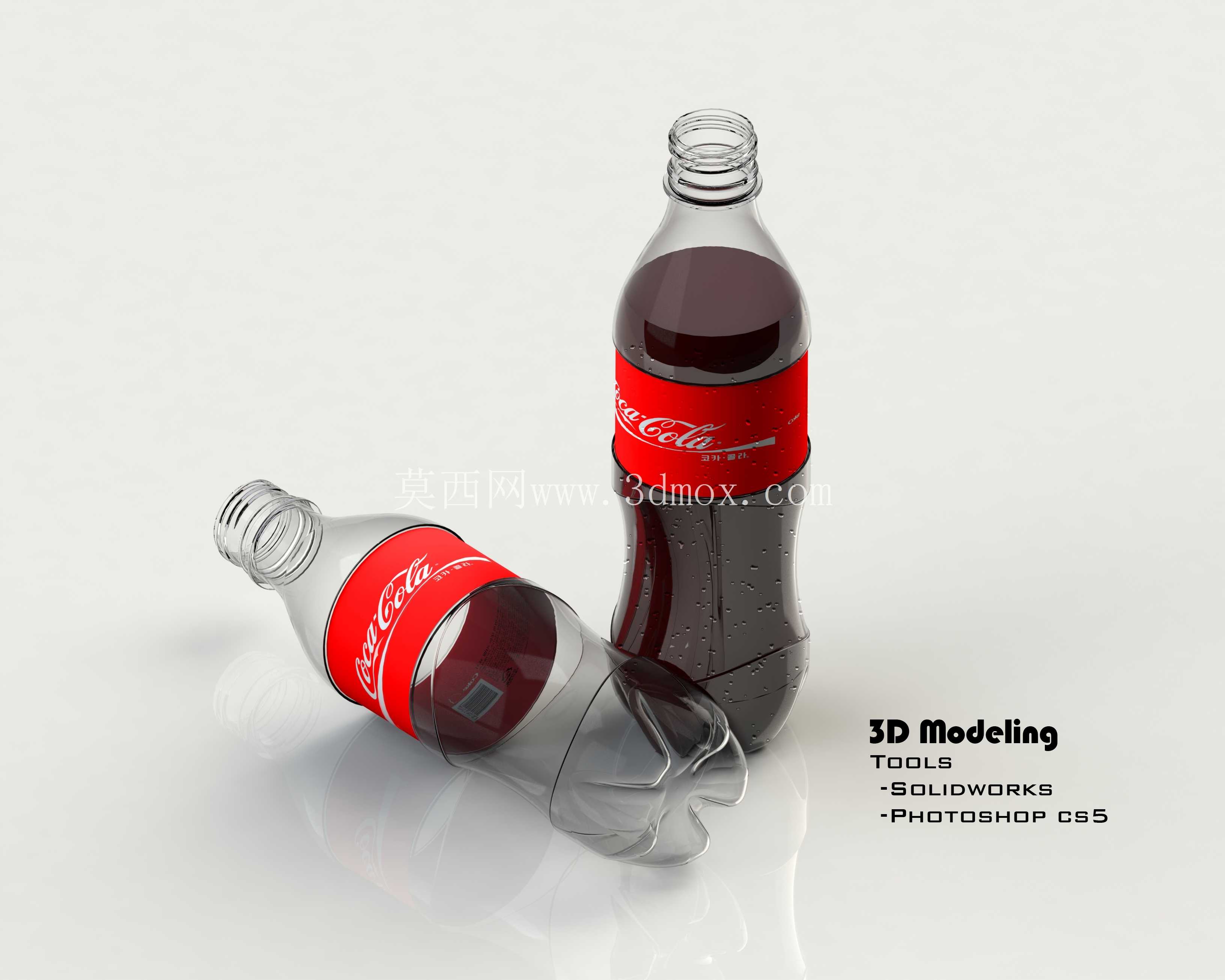

PET瓶装可口可乐饮品包装结构三维数模

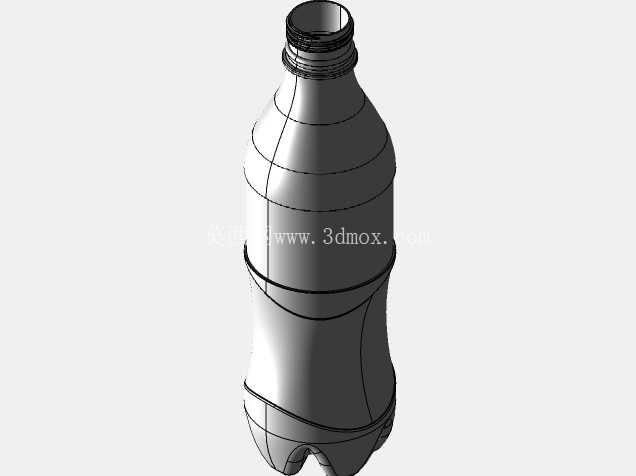

　　本次建模的PET瓶装碳酸饮品容器，核心面向快消品包装结构验证、终端陈列效果模拟、灌装生产线适配调试等工程场景，在快消品包装研发环节，这类高精度容器模型可直接用于包装跌落仿真、堆码承压测试的前置虚拟验证，减少实物打样的迭代次数，也能为灌装生产线的拨轮、导板、卡瓶机构等工位的结构设计提供精准的外形参考，避免生产线调试阶段出现卡瓶、倒瓶等适配问题。从实际功能特性来看，该容器为盛装含气碳酸饮品设计，瓶身底部采用多瓣式内凹结构，这一结构并非单纯的造型设计，核心作用是平衡碳酸饮品内部的二氧化碳气压，避免瓶底在储运过程中因内压升高出现鼓胀变形，同时内凹的底结构也能提升瓶身竖直放置时的稳定性，在自动化输送线上减少倾倒概率。

　　瓶身中部的环形防滑筋结构，既可以提升手持握持时的摩擦力，避免消费者取用或开启时打滑，也能在堆码过程中为上下层瓶身提供一定的形变缓冲空间，降低仓储堆压时的瓶身瘪损概率。瓶口采用标准的PCO1881碳酸饮料瓶口结构，适配常规的塑料防盗盖，瓶口的螺纹圈数、密封面角度都严格参照行业通用标准，可直接匹配现有灌装线的旋盖头参数，无需额外调整设备。设计过程中，首先参考市售主流500ml规格碳酸饮料瓶的实际尺寸，确定整体高度、瓶身最大外径、瓶口内径等核心边界参数，建模时优先保证各配合面的尺寸精度，比如瓶口密封面的平面度要求、瓶底支撑环的平面度公差，这些参数直接影响容器的密封性能和放置稳定性。

　　瓶身的曲面过渡采用G2连续的曲面构建方式，既保证外观造型的流畅度，也能避免曲面出现应力集中点，在承受内部气压时应力分布更均匀，降低瓶身开裂的风险。标签区域的瓶身直径做了微收处理，让热缩标签贴合后不会出现上下滑移的问题，标签区的上下限位台阶高度控制在0.3mm以内，既可以为标签提供定位参考，也不会影响瓶身的整体脱模效率。从安装与适配边界来看，该瓶身模型可直接导入灌装线的工位仿真环境，验证输送导轨的间距、星轮的卡槽尺寸、贴标机的标头位置是否适配，瓶身的最大回转直径是输送线导板间距设计的核心依据，瓶口的高度尺寸则是旋盖头、灌装阀下降行程的关键参考值。

　　在终端陈列模拟场景中，该模型可用于货架陈列的空间排布计算，结合瓶身的外形尺寸确定单排陈列数量、层间高度，也能用于堆头陈列的视觉效果仿真，提前验证不同陈列方式的视觉呈现效果。瓶身的壁厚分布遵循等强度设计原则，在承压较大的底部、瓶口位置适当增加壁厚，在瓶身中部的标签区域适当减薄，在保证结构强度满足储运要求的前提下，尽可能降低单瓶的PET原料用量，符合包装轻量化的行业趋势。建模时对瓶身的脱模斜度做了统一校验，所有外表面的脱模斜度不小于1°，避免注塑吹塑成型过程中出现粘模、拉伤等问题，瓶身的所有圆角过渡都不小于0.5mm，既避免应力集中，也能提升吹塑成型时的原料流动性，减少成型缺陷。
