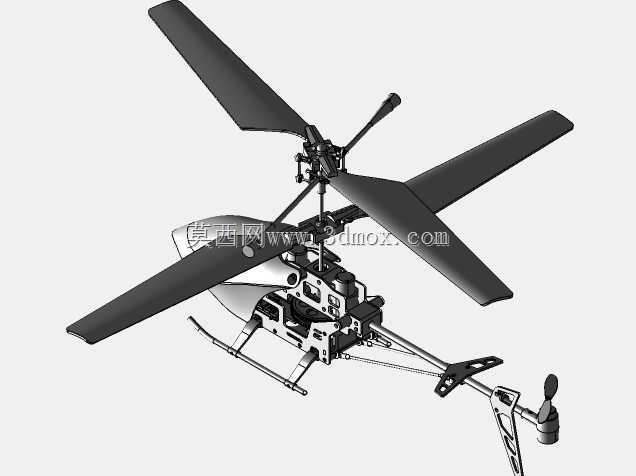

共轴双旋翼遥控玩具直升机结构设计

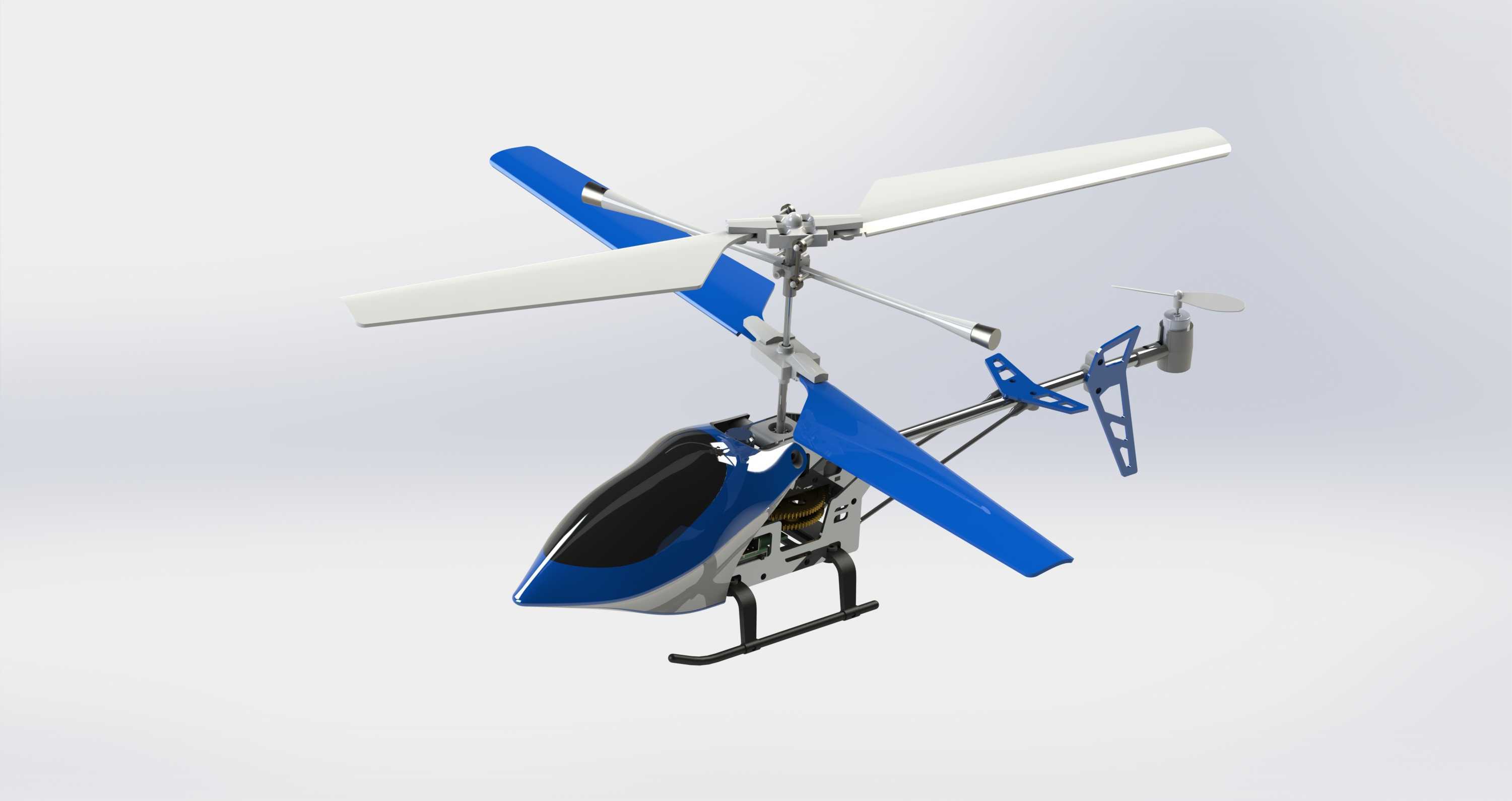

这款共轴双旋翼构型的小型航模直升机，在消费级玩具、青少年航空科普教具领域有着广泛的应用场景，既可以作为休闲娱乐的遥控玩具，也能作为航空原理教学的具象化演示载体，帮助学习者直观理解旋翼升力产生、反扭矩抵消的基础飞行原理。从实际用途来看，该构型相比单旋翼带尾桨的小型航模，省去了尾桨传动与动力损耗，在同等电池容量下能获得更长的悬停续航时间，同时共轴反转的双旋翼可以抵消旋翼旋转产生的反扭矩，不需要额外的尾桨推力来平衡机身自旋，飞行操控的容错率更高，更适合入门级航模爱好者操作。

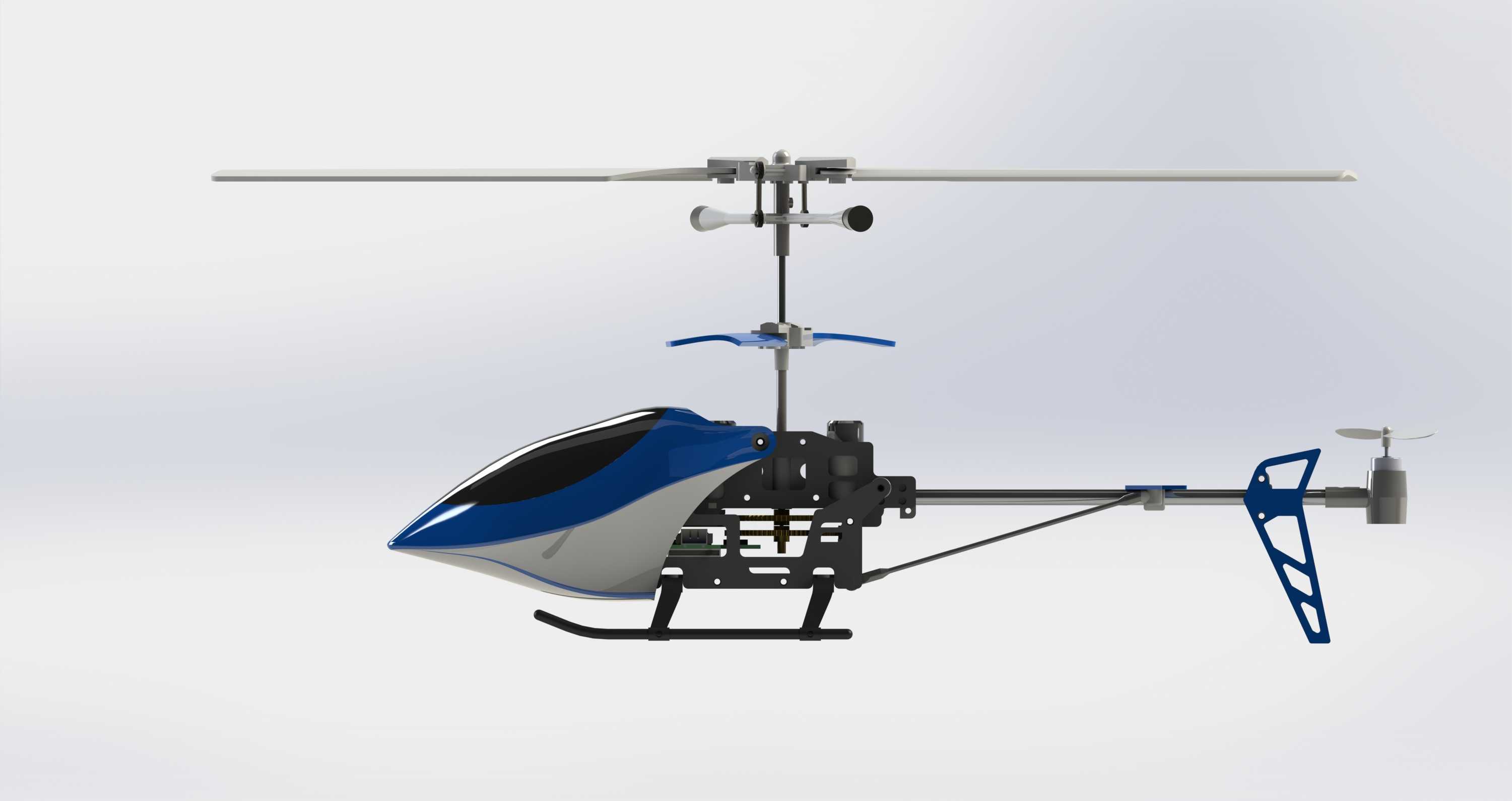

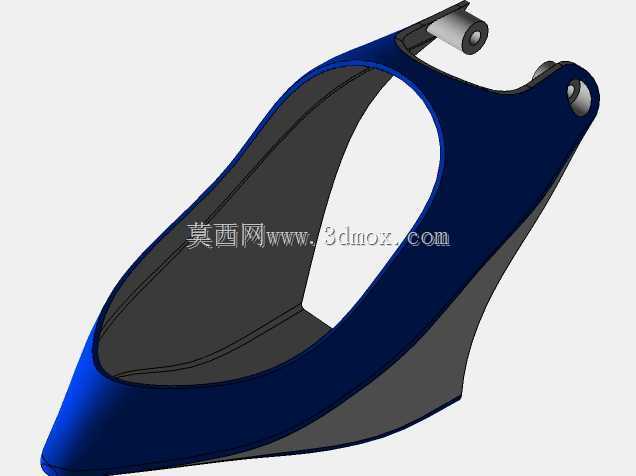

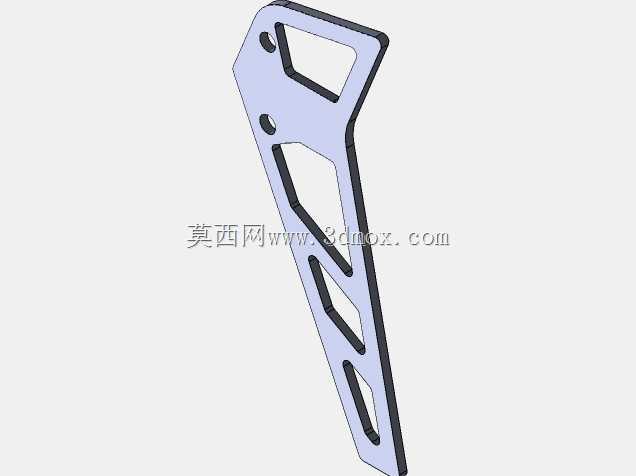

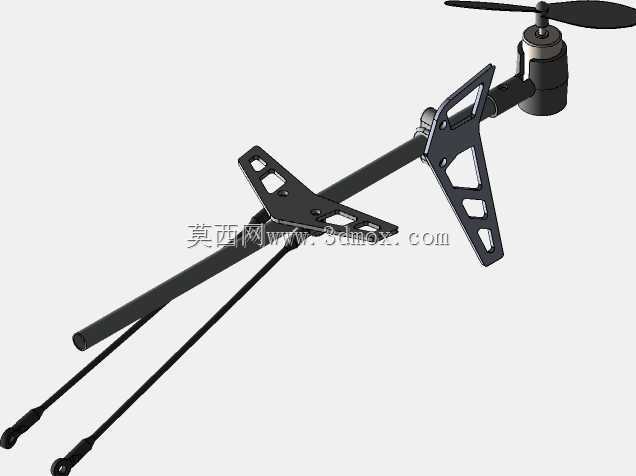

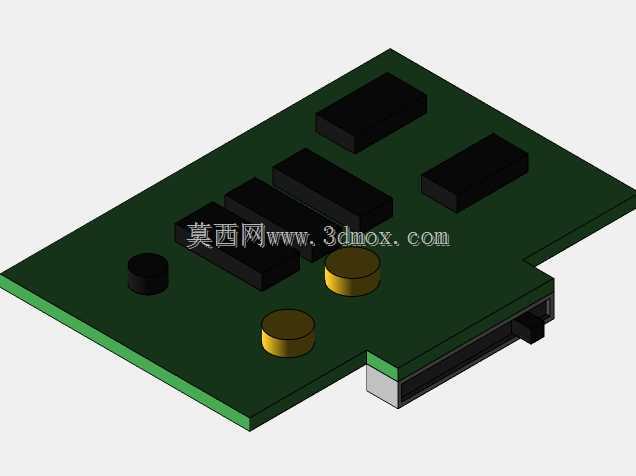

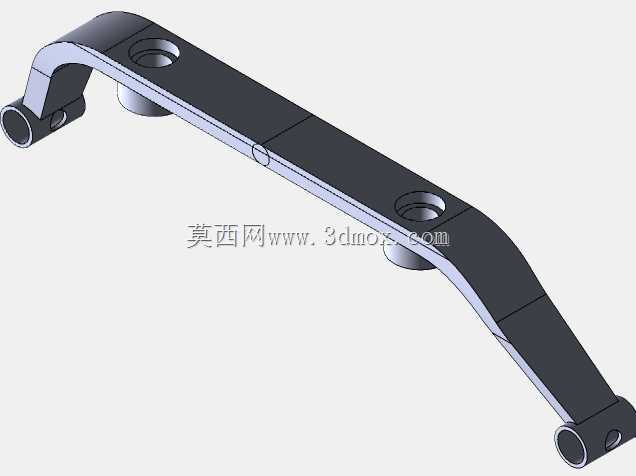

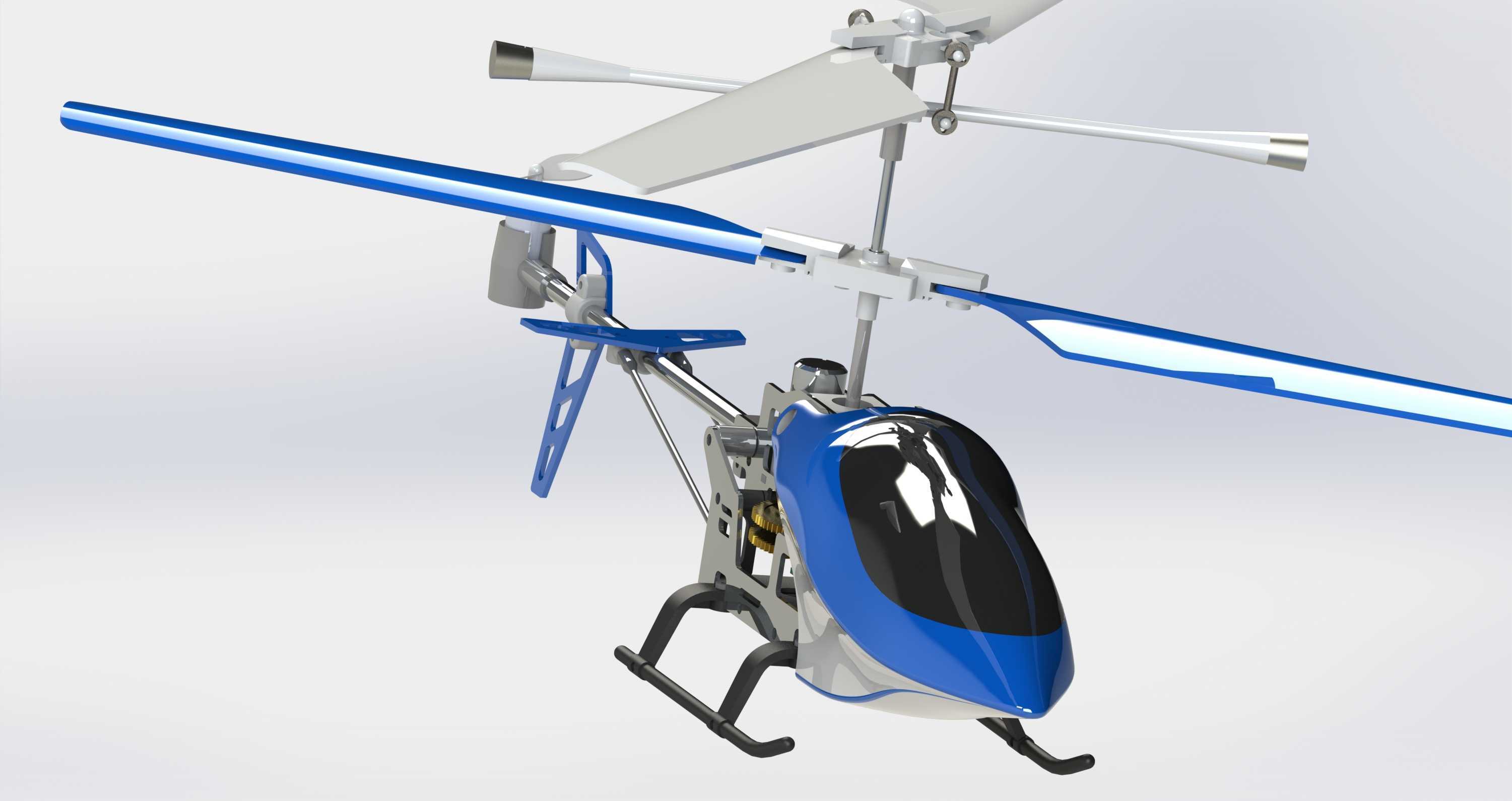

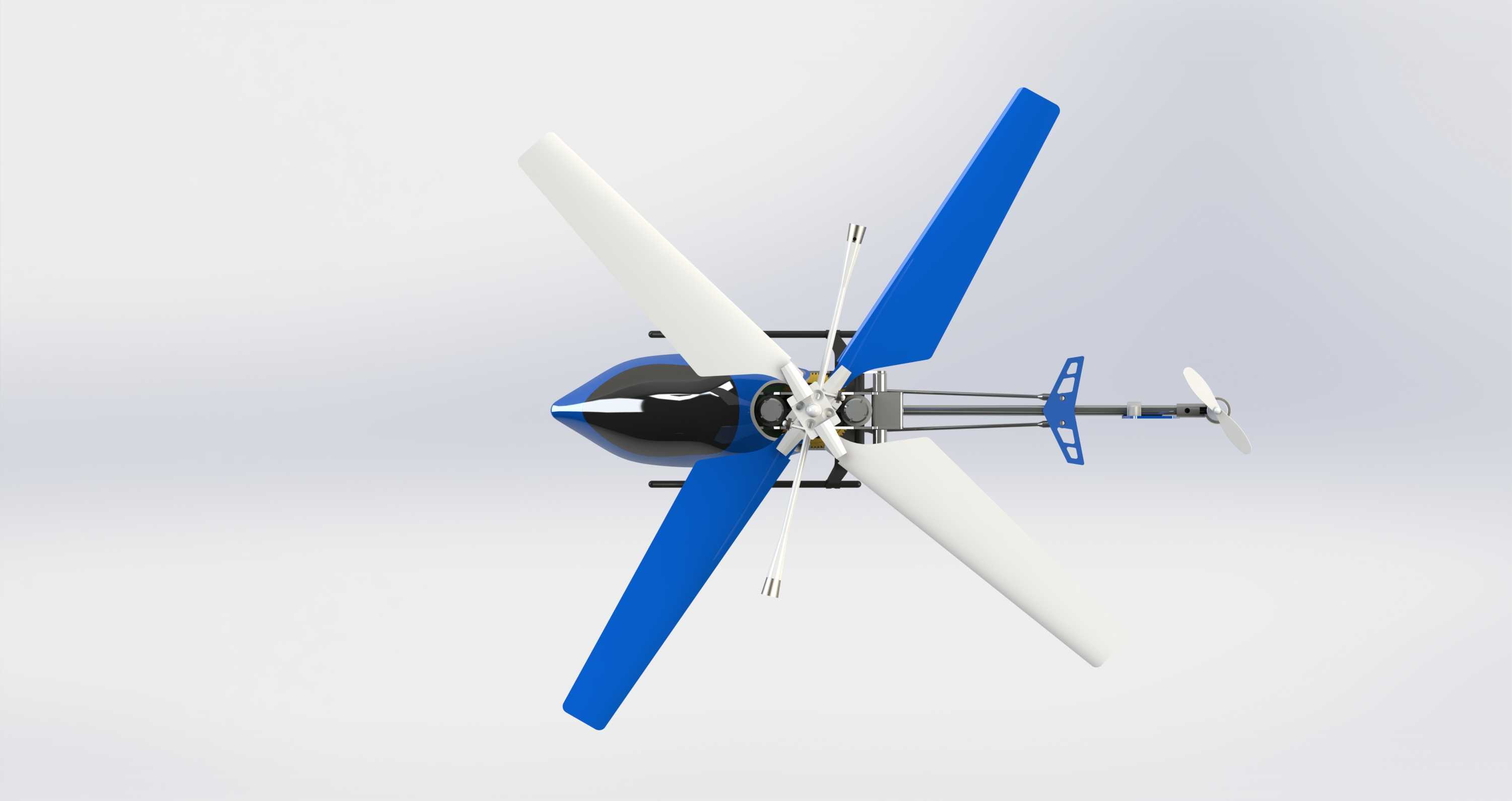

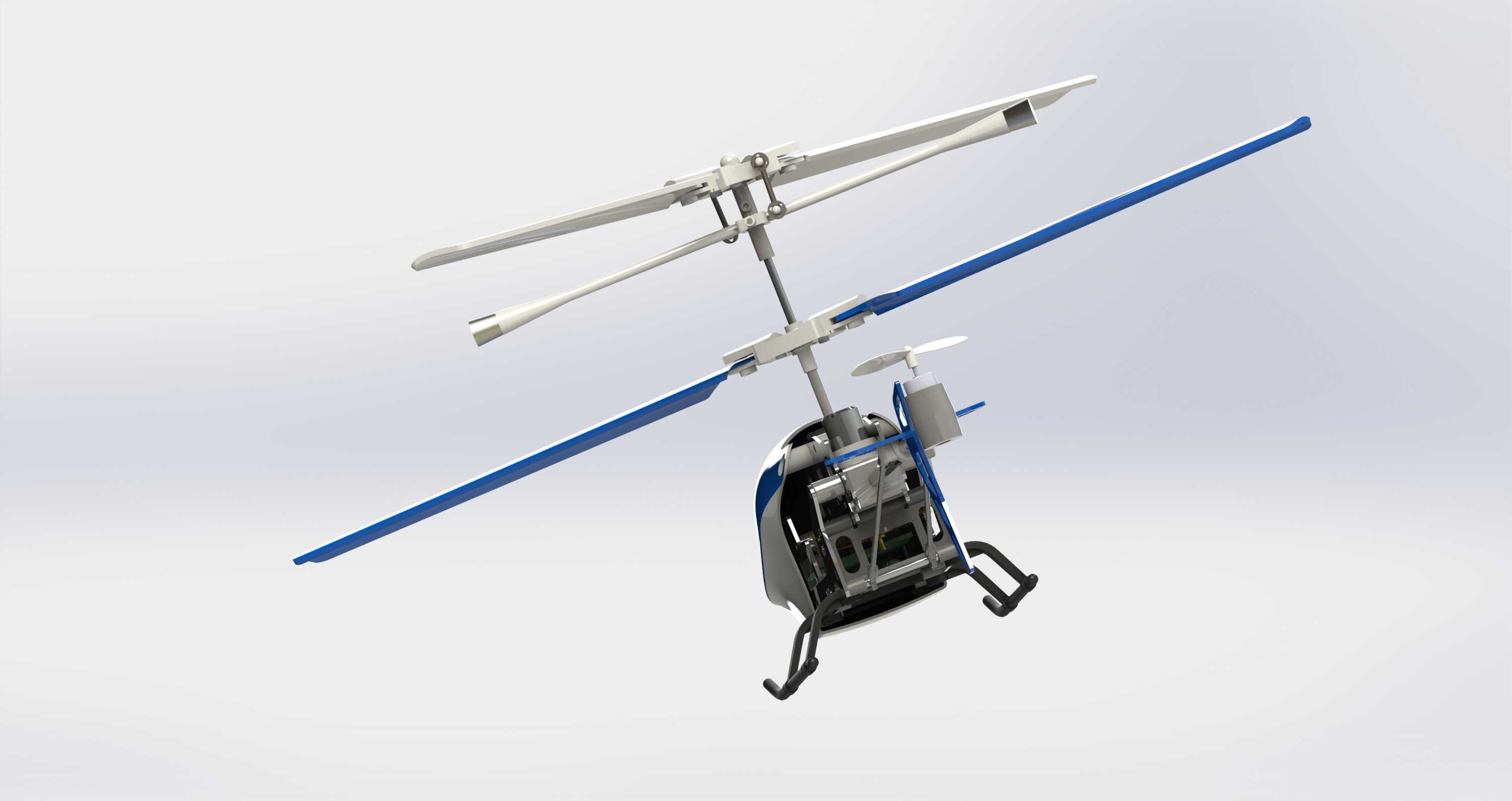

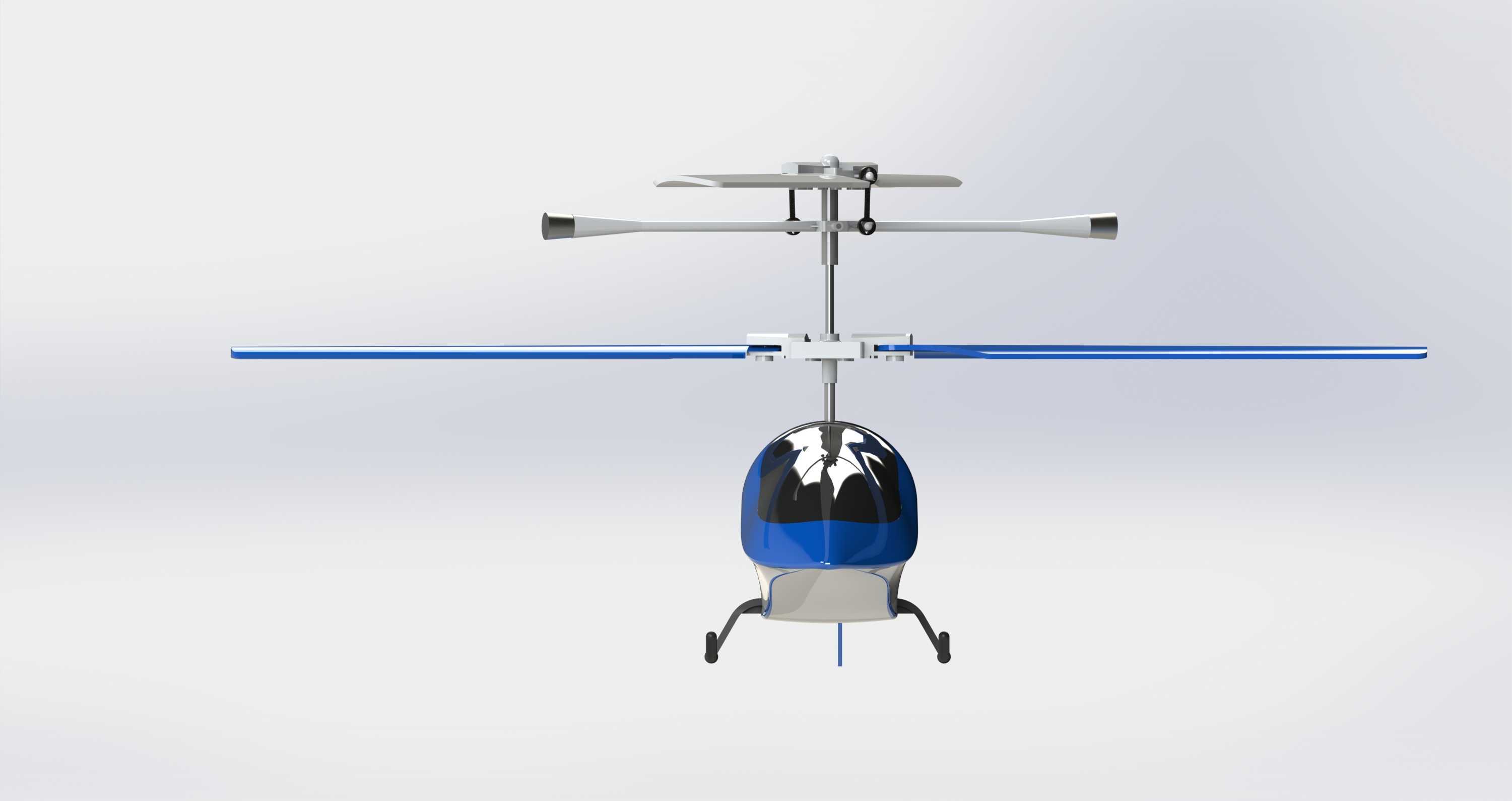

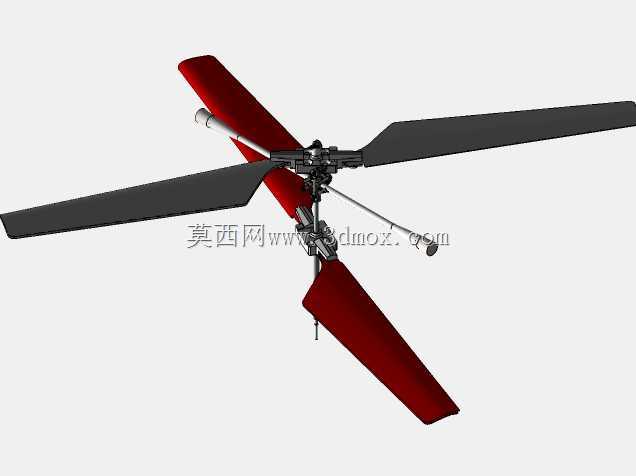

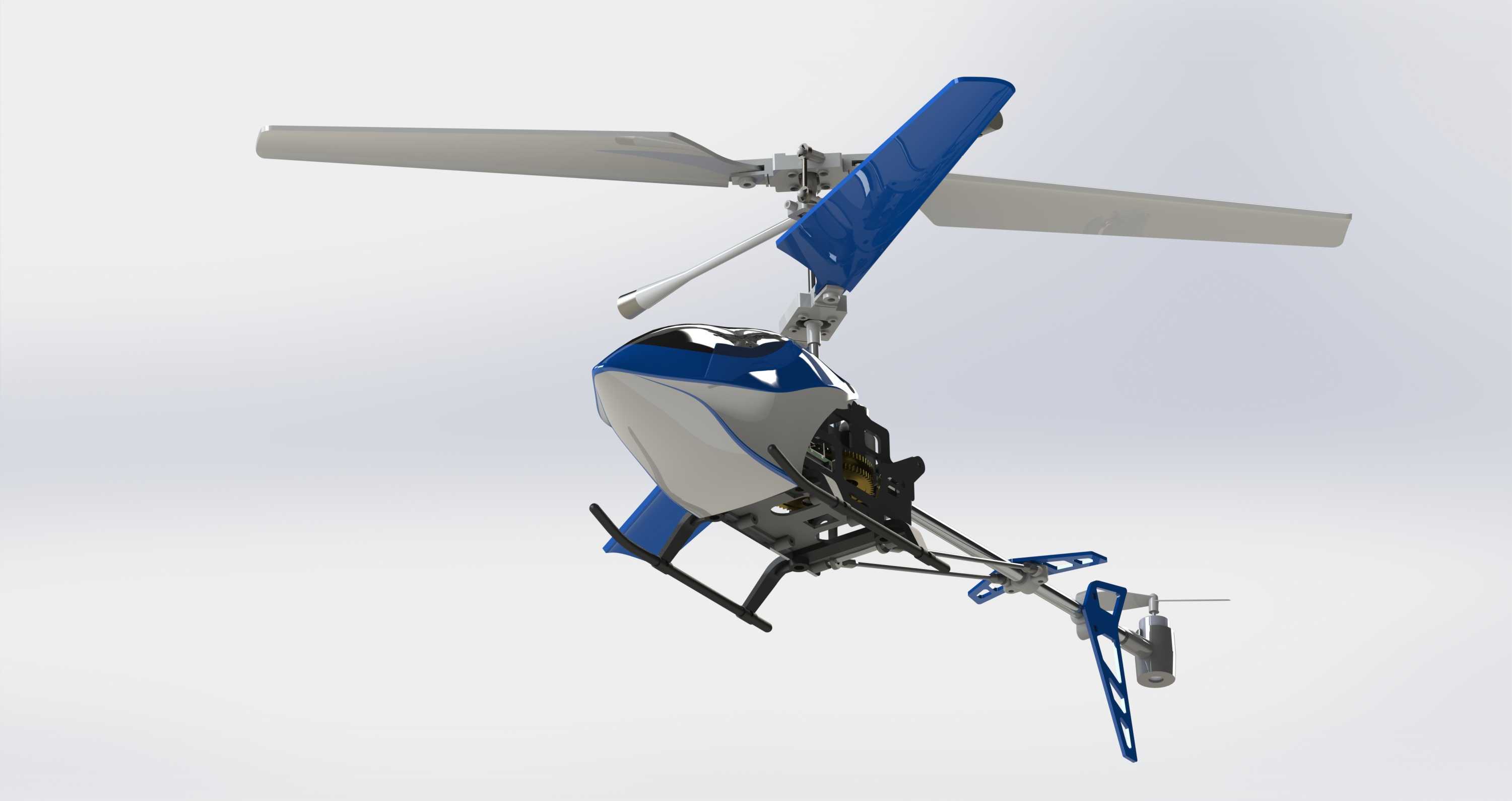

在功能特性设计上，主旋翼采用上下两层反向旋转的桨叶结构，每层桨叶包含两片主桨，桨尖做了流线型修型，降低高速旋转时的空气阻力与紊流干扰；上层旋翼配备了平衡杆结构，通过离心力作用自动修正桨盘倾斜角度，提升飞行过程中的姿态稳定性，降低手动操控的修正频率。尾梁末端设置了小型尾旋翼，该尾旋翼不承担反扭矩平衡功能，主要用于控制机身的俯仰与航向偏转，通过调整尾桨的转速差来实现前进、后退以及转向动作，操控逻辑更贴合入门用户的操作习惯。机身前部设置了一体化的座舱罩，采用流线型曲面设计，在降低飞行风阻的同时，将内部的动力电机、传动齿轮组、控制电路板完全包覆，避免飞行过程中杂物进入传动结构造成卡滞。起落架采用滑橇式结构，两根弧形支撑腿从机身下部延伸而出，着陆时可以通过自身的弹性形变吸收冲击能量，不需要额外加装减震阻尼结构，既减轻了整机重量，也能在硬着陆时保护机身内部的电子元件不受冲击损坏。

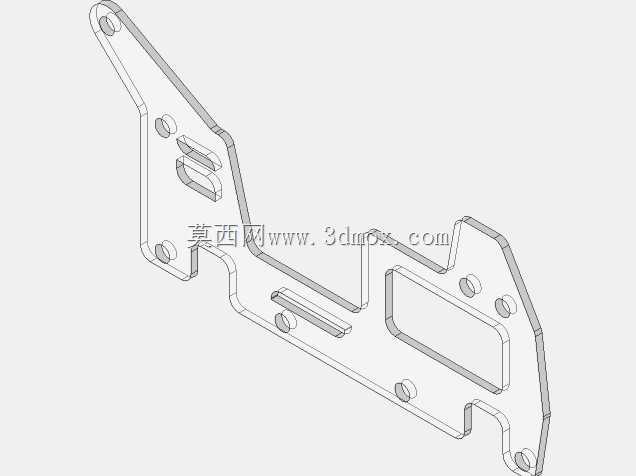

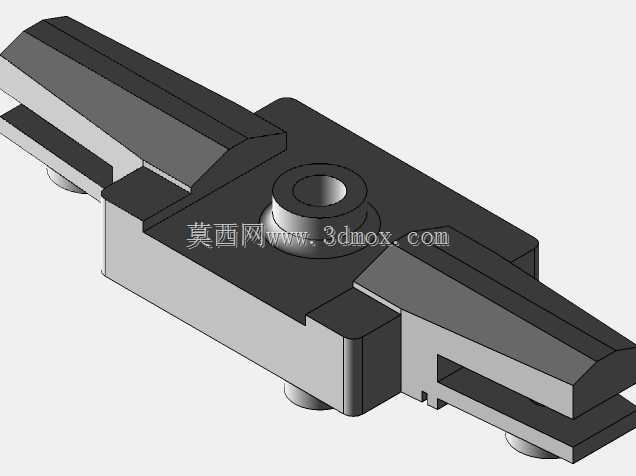

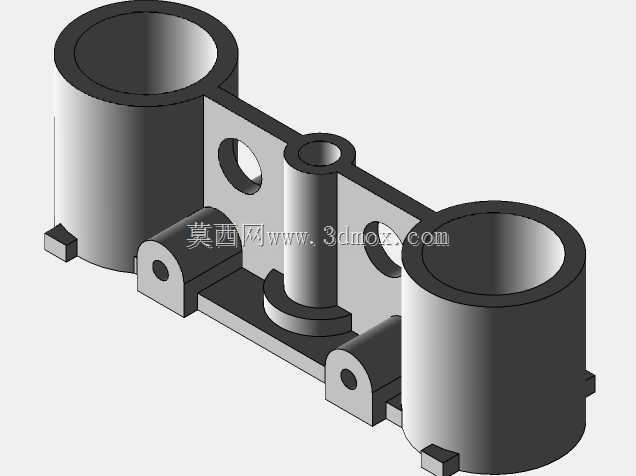

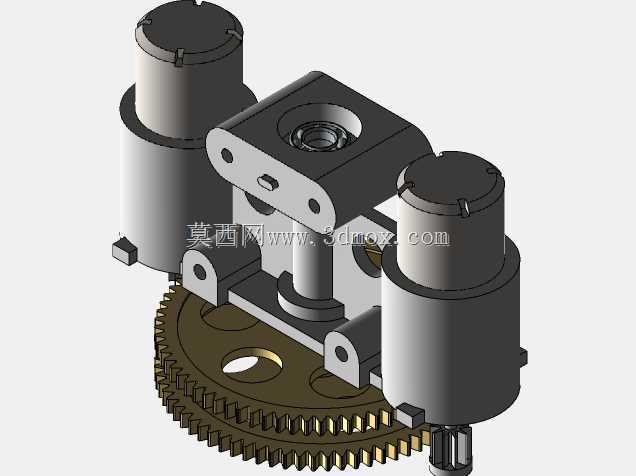

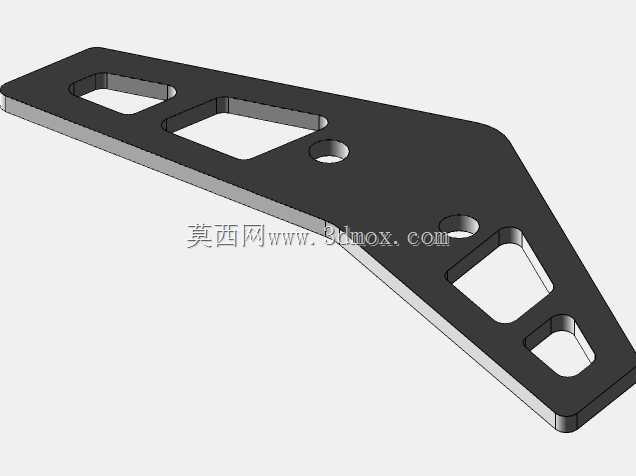

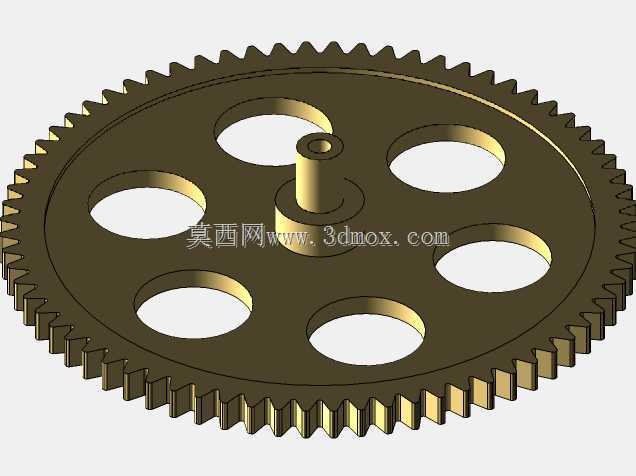

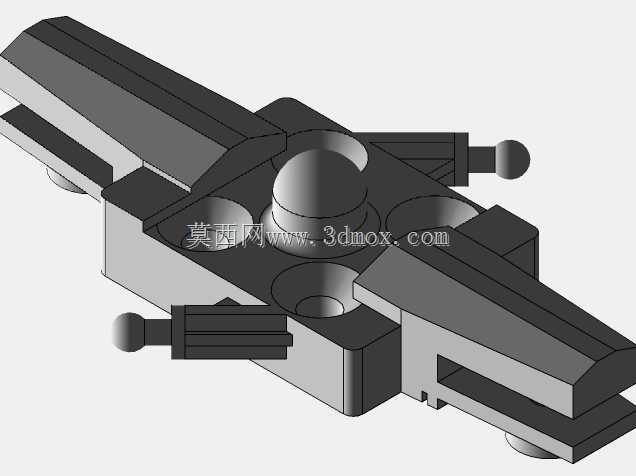

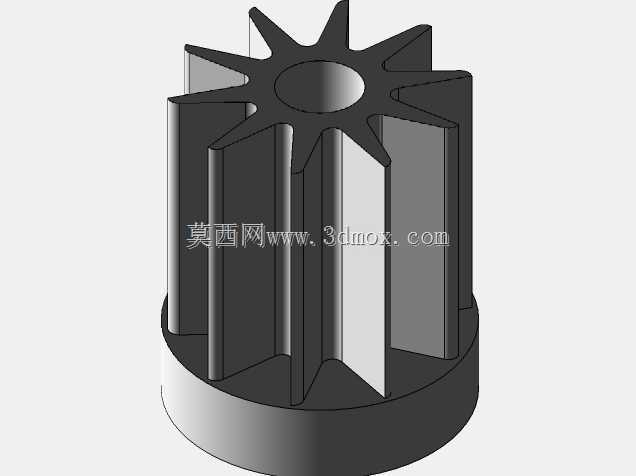

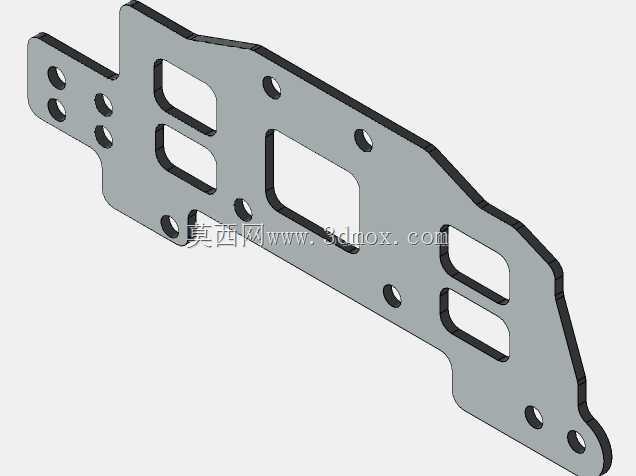

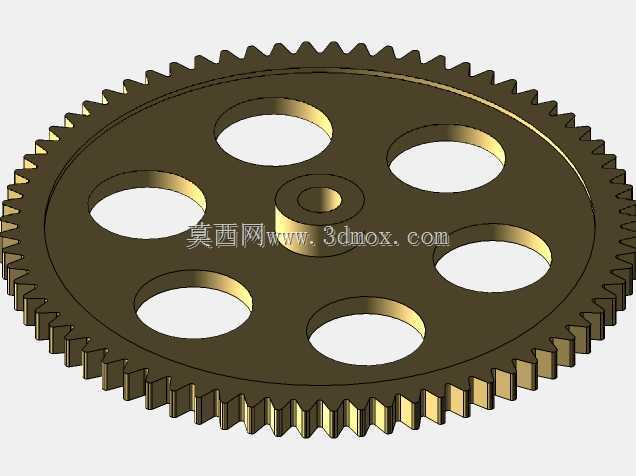

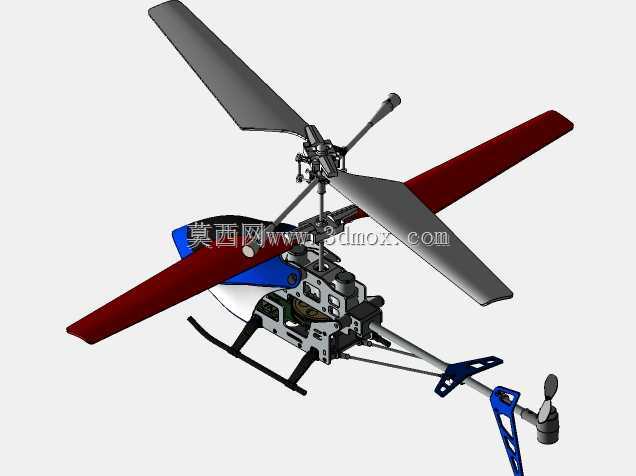

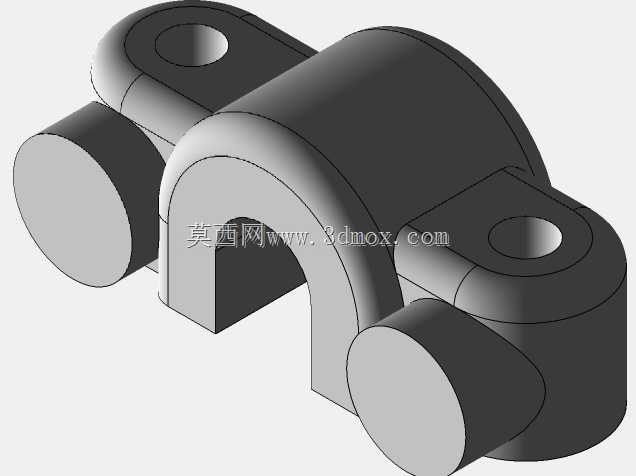

设计过程中优先考虑了小型航模的装配便捷性与维护性，旋翼夹头采用快拆式卡扣结构，更换受损桨叶时不需要额外工具即可完成拆装；传动齿轮组采用模块化布局，上下旋翼的传动齿轮同轴布置，动力从主电机输出后经一级减速齿轮同时驱动上下两层旋翼反向转动，传动路径短，机械效率更高。外形尺寸上，整机旋翼展开直径控制在适合室内飞行的范围，机身长度适配常规的航模收纳包尺寸，安装边界充分考虑了室内飞行的空间限制，旋翼旋转时的外轮廓不会与常规家居障碍物发生剐蹭，尾梁长度经过优化，在保证俯仰操控力矩足够的前提下尽可能缩短，减少飞行过程中尾部碰撞的概率。机身侧部的结构件做了镂空处理，在保证结构强度的前提下尽可能降低整机重量，提升动力冗余度，让飞行姿态调整更加灵敏。
