万向节用轴环连接结构设计

在工业传动系统的万向连接场景中，轴环作为万向节总成的核心基础零件，承担着定位销轴、约束叉形件摆动边界、传递周向扭矩的关键作用，这类零件常见于需要变角度传递动力的设备中，比如工程机械的转向传动机构、农用机械的动力输出轴连接、工业自动化设备的角度调节传动单元，甚至部分小型精密设备的角度联动结构里，都能见到这类轴环的身影。

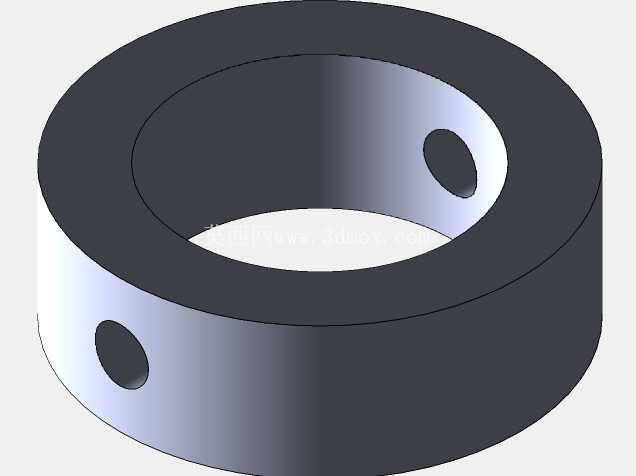

从实际使用需求出发，这个轴环的设计完全围绕万向节的装配逻辑展开，整体采用环形套筒结构，内外圆柱面的同轴度公差需要严格控制，否则会导致销轴装配后出现卡滞，直接影响万向节的摆动灵活性，甚至在高速传动时产生异常振动。零件侧壁开设的两个径向定位孔，位置精度直接决定了锥形销的装配同轴度，孔的轴线需要与轴环的中心轴线垂直相交，偏差过大会造成销钉装配后受力不均，长期交变载荷下容易出现剪切断裂。

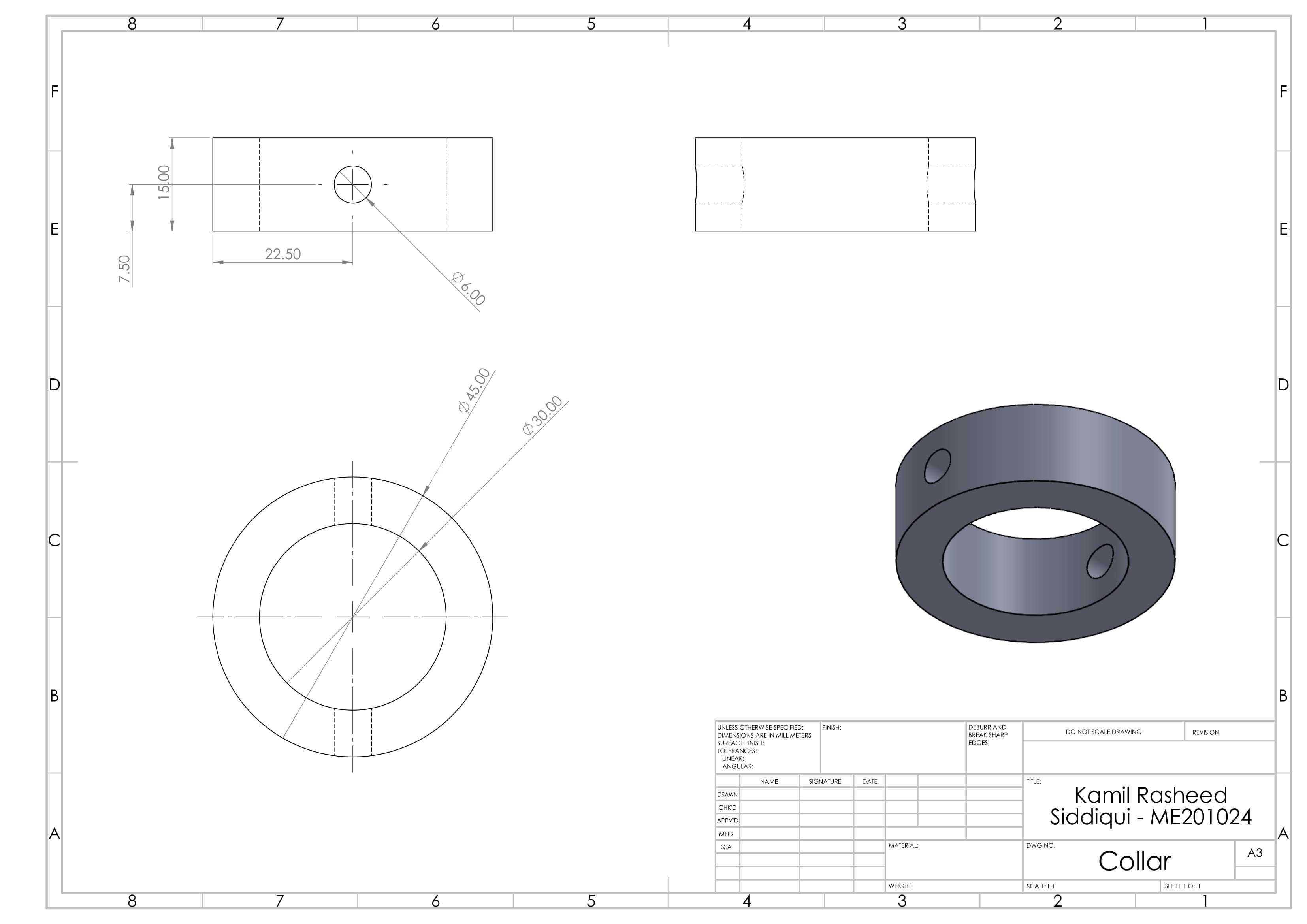

从尺寸边界来看，轴环的轴向长度需要匹配配套叉形件的安装槽宽度，过短会导致叉形件轴向窜动，过长则会挤占相邻零件的安装空间，无法完成整组万向节的装配；外径尺寸需要与叉形件的铰接孔内径形成间隙配合，保证轴环可以在铰接孔内随销轴小幅转动，适配万向节的角度变化；内孔直径则需要匹配销轴的外径，采用基孔制的间隙配合，既保证销轴可以顺利穿入，又不会因为间隙过大产生传动冲击。图纸上标注的径向尺寸、孔位距离，都是经过装配干涉校验后的结果，比如侧壁定位孔到轴环端面的距离，需要保证锥形销装入后，销的端面不会突出轴环外圆面，避免和叉形件的铰接孔内壁产生摩擦。

设计过程中需要重点考虑零件的受力特性，万向节工作时，轴环会同时承受销轴传递的径向挤压力、叉形件转动带来的周向摩擦力，以及角度摆动时产生的交变载荷，所以壁厚设计需要经过强度校核，既要避免壁厚过薄导致受载变形，也要防止壁厚过大增加不必要的转动惯量，影响传动响应速度。两个径向定位孔的位置采用对称布局，保证锥形销装入后受力均匀，不会出现单侧受力偏载的情况。

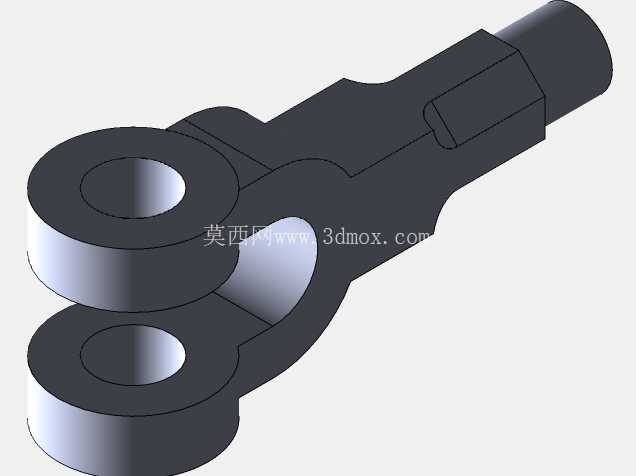

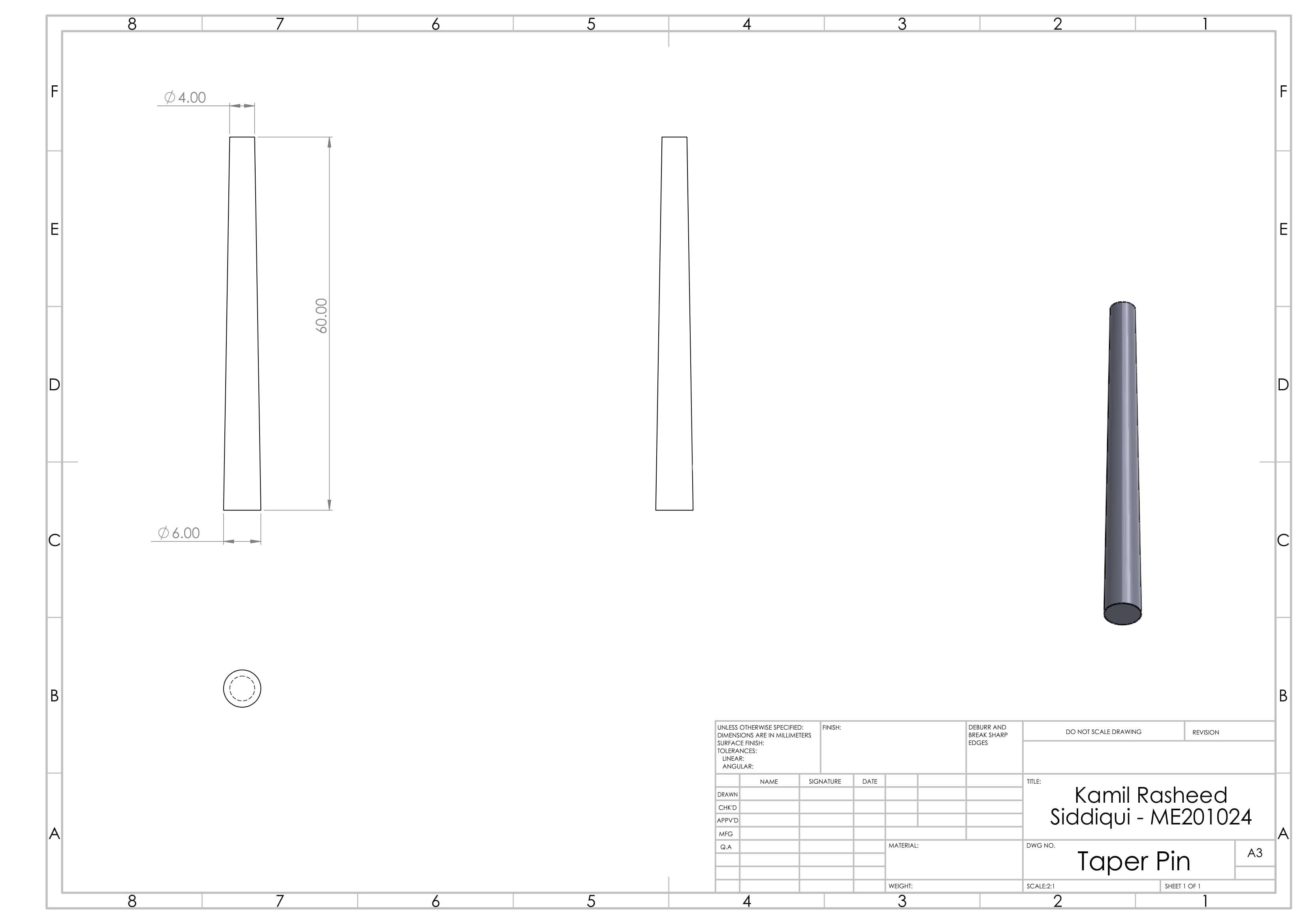

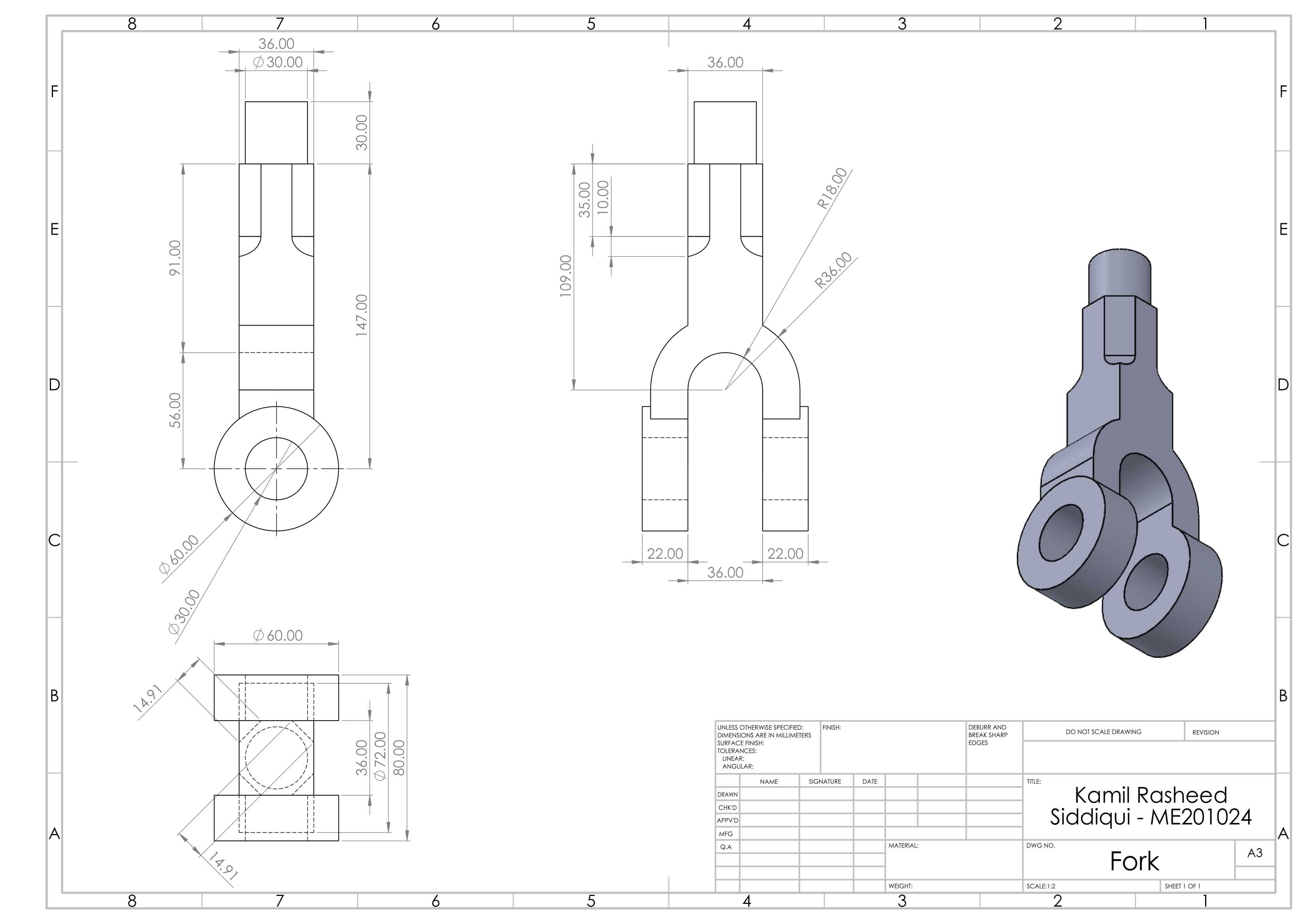

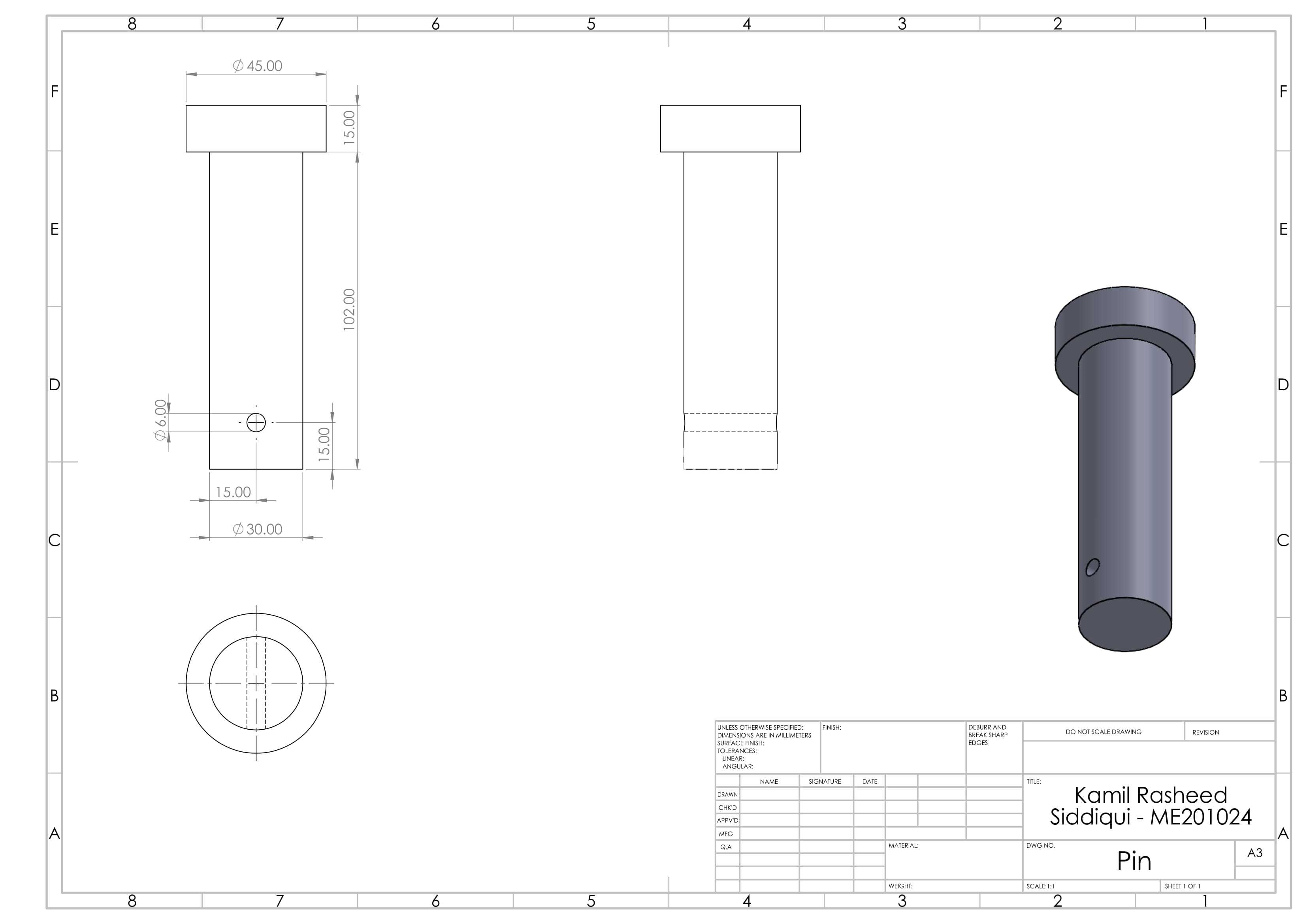

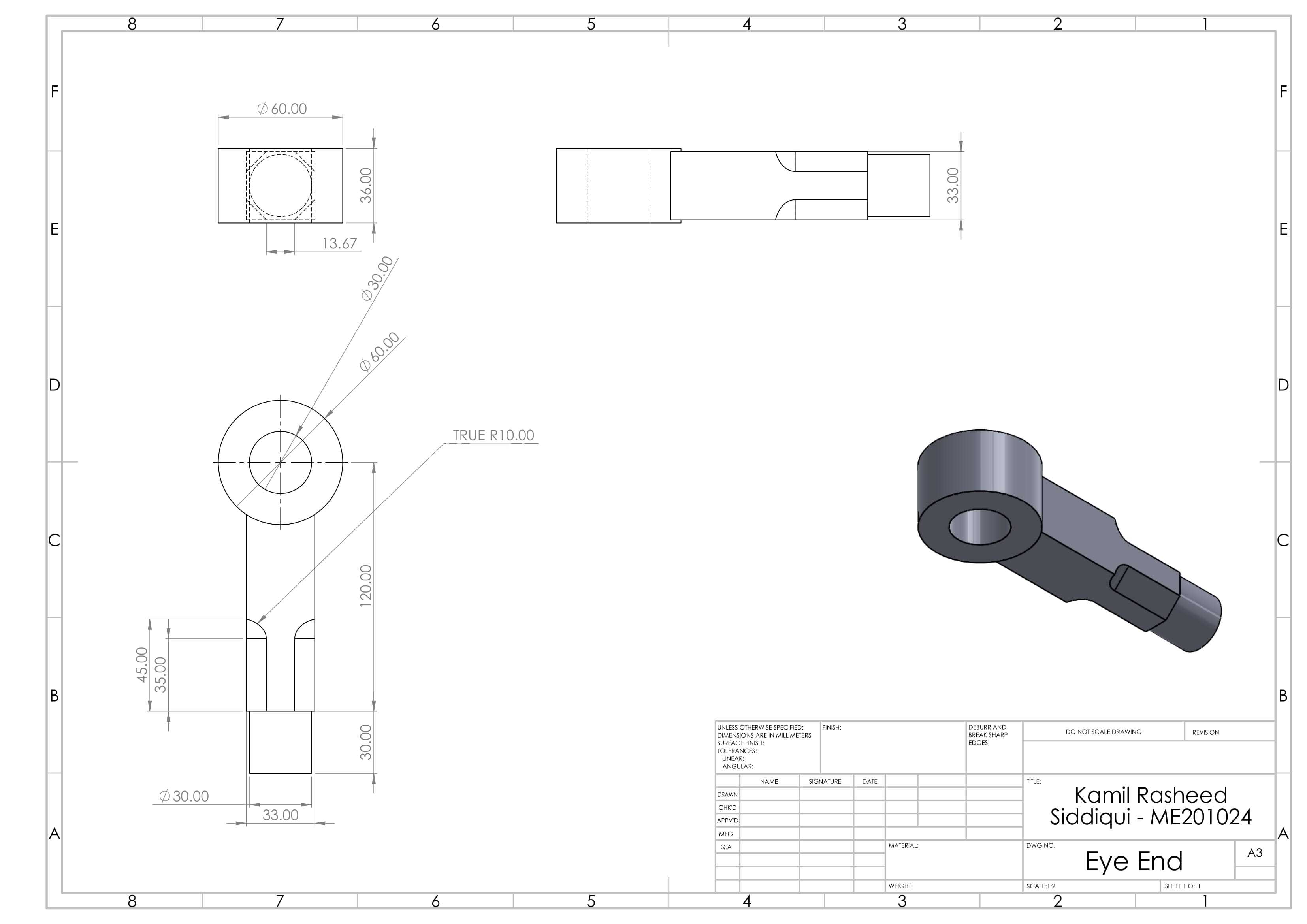

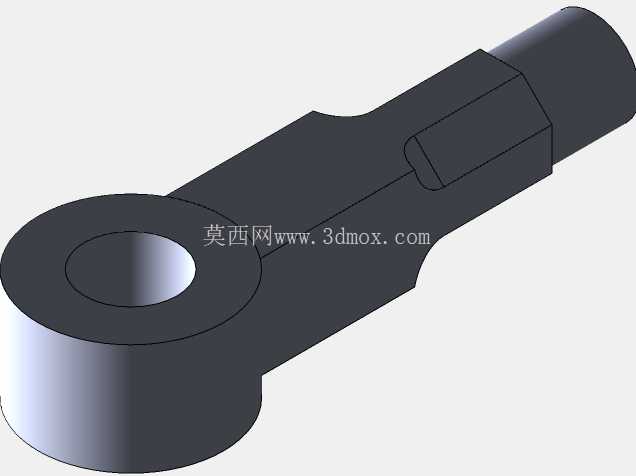

从装配逻辑来看，这个轴环需要和销轴、锥形销、叉形件、眼端等零件配合完成组装：装配时先将轴环嵌入叉形件的铰接槽内，对齐轴环内孔与叉形件的铰接孔，穿入主销轴后，再从侧壁的径向孔打入锥形销，完成轴环与销轴的周向固定，防止销轴在传动过程中发生转动或轴向窜动。轴环的两个端面需要做倒角处理，既方便装配时快速导入叉形件的安装槽，也能去除加工毛刺，避免装配时刮伤配合零件的表面。

在实际工程应用中，这类轴环的加工通常采用棒料车削成型，先完成内外圆柱面、端面的车削加工，保证尺寸精度和表面粗糙度，再通过钻模定位完成径向孔的钻削、铰削加工，保证孔的位置精度和尺寸公差，最后进行去毛刺、表面处理，提升零件的耐磨性能。如果是用于重载传动场景，还会对轴环进行热处理提升表面硬度，延长零件的使用寿命，减少长期磨损带来的传动间隙。

很多刚接触传动结构设计的工程师容易忽略轴环这类小零件的精度要求，实际上万向节的传动平顺性、使用寿命，很大程度上取决于这类基础零件的加工和装配精度，哪怕是孔位零点几毫米的偏差，都可能导致整组万向节装配后转动卡滞，或者在运行过程中出现异常噪音、过早磨损的问题。这个轴环的结构设计没有多余的冗余特征，所有尺寸和结构都是围绕装配需求和受力需求设定，完全服务于万向节变角度传动的核心功能，是典型的以功能为导向的机械传动零件设计。
