多通路集成式锻造连接阀体结构设计

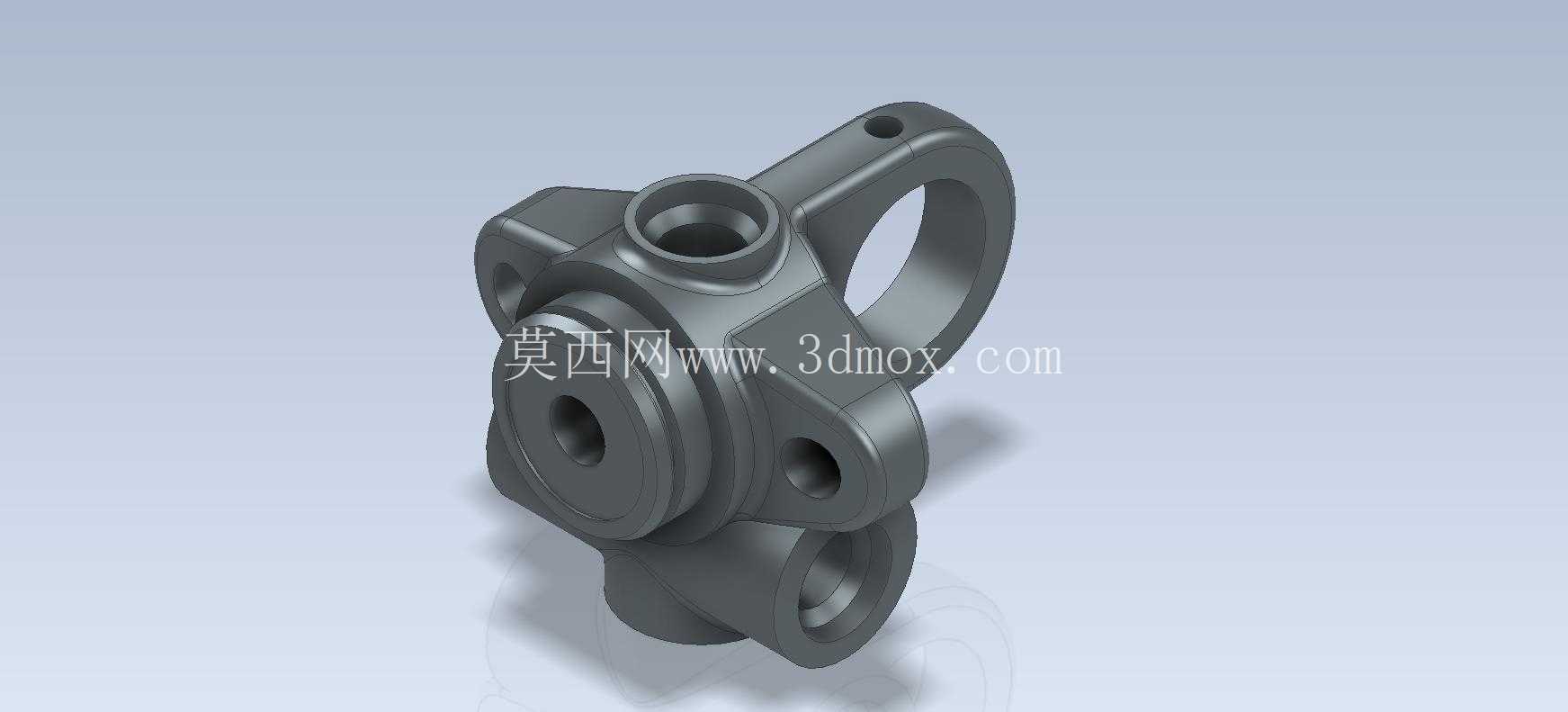

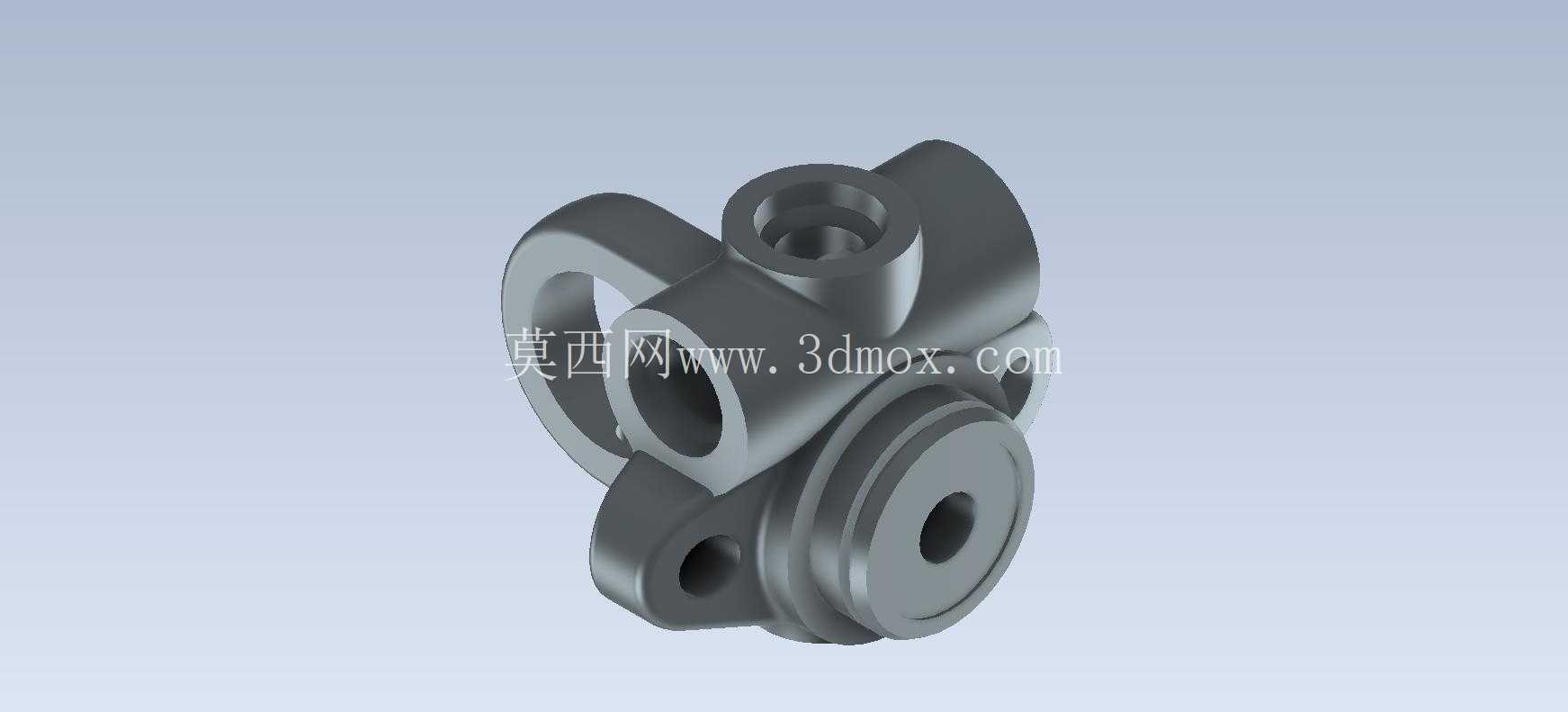

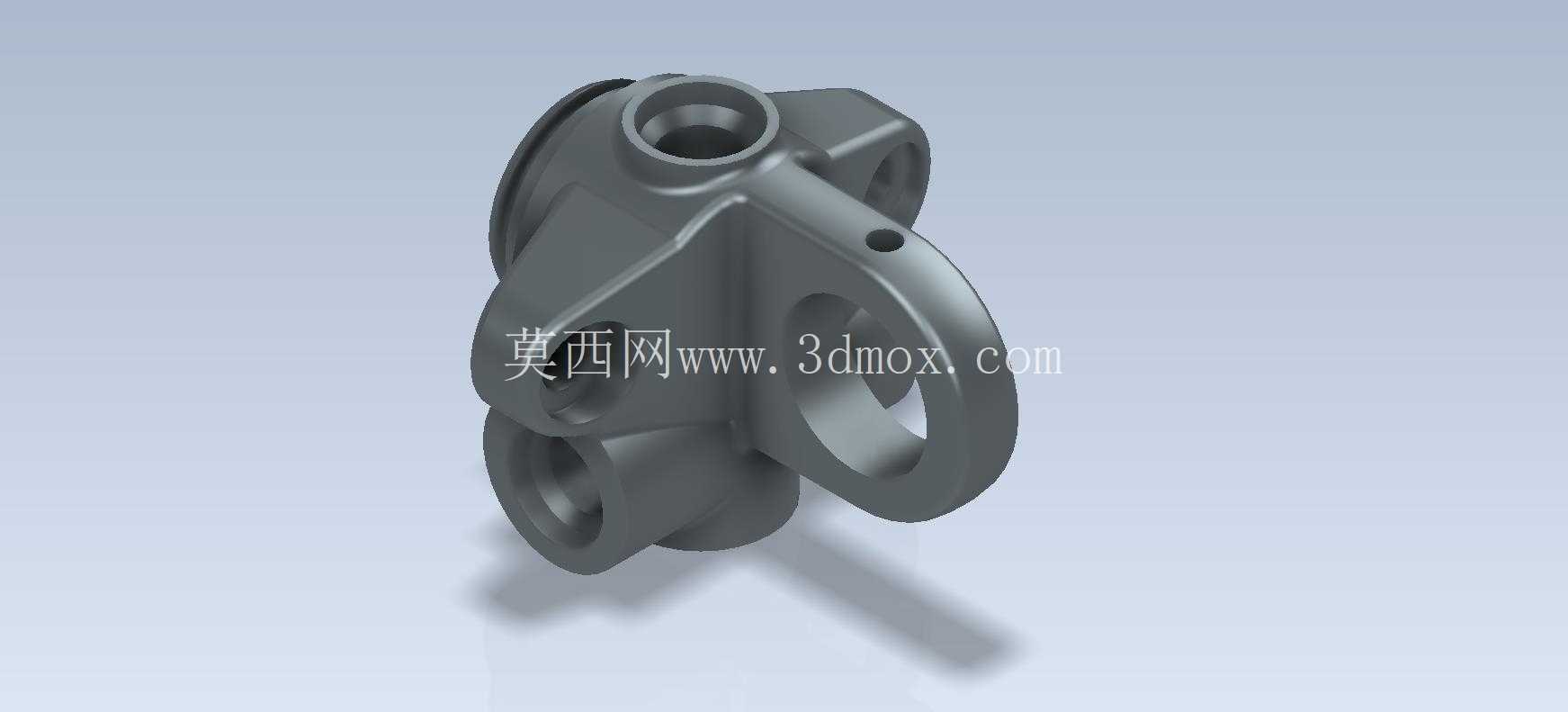

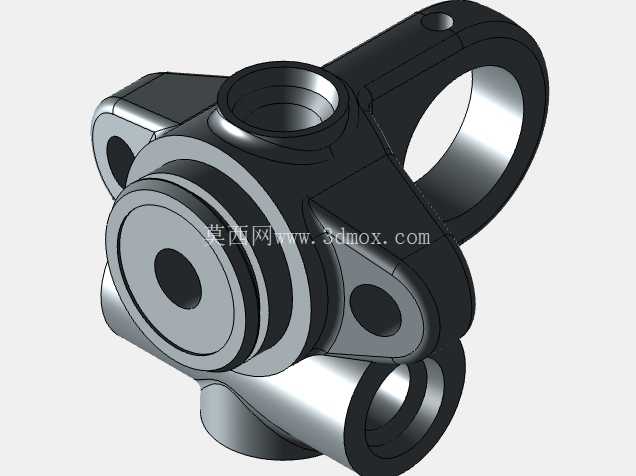

　　这类多通路集成式锻造连接件，常见于中低压流体输送回路、小型液压控制支路以及气动执行机构的管路交汇节点，区别于铸造阀体的疏松缺陷，锻造坯料经模锻成型后内部组织致密，能承受更高的脉冲压力冲击，在工程机械的辅助液压回路、农用机械的燃油分配管路、工业自动化生产线的气动控制节点中都有广泛应用，尤其适合安装空间局促、需要同时实现多管路交汇与固定支撑的工况场景。从结构功能来看，该零件主体为多层同轴凸台结构，底部的大直径端面为密封安装面，端面周向均匀分布的三个通孔用于穿装固定螺栓，安装时可配合O型密封圈实现端面静密封，避免介质从安装结合面泄漏；主体侧面延伸出的环形吊耳结构并非多余设计，在总成装配阶段可用于穿装定位销，或是作为管路走线的固定支点，部分重载工况下还可通过该吊耳加装防松锁丝，避免长期振动下连接螺栓出现松动回转。

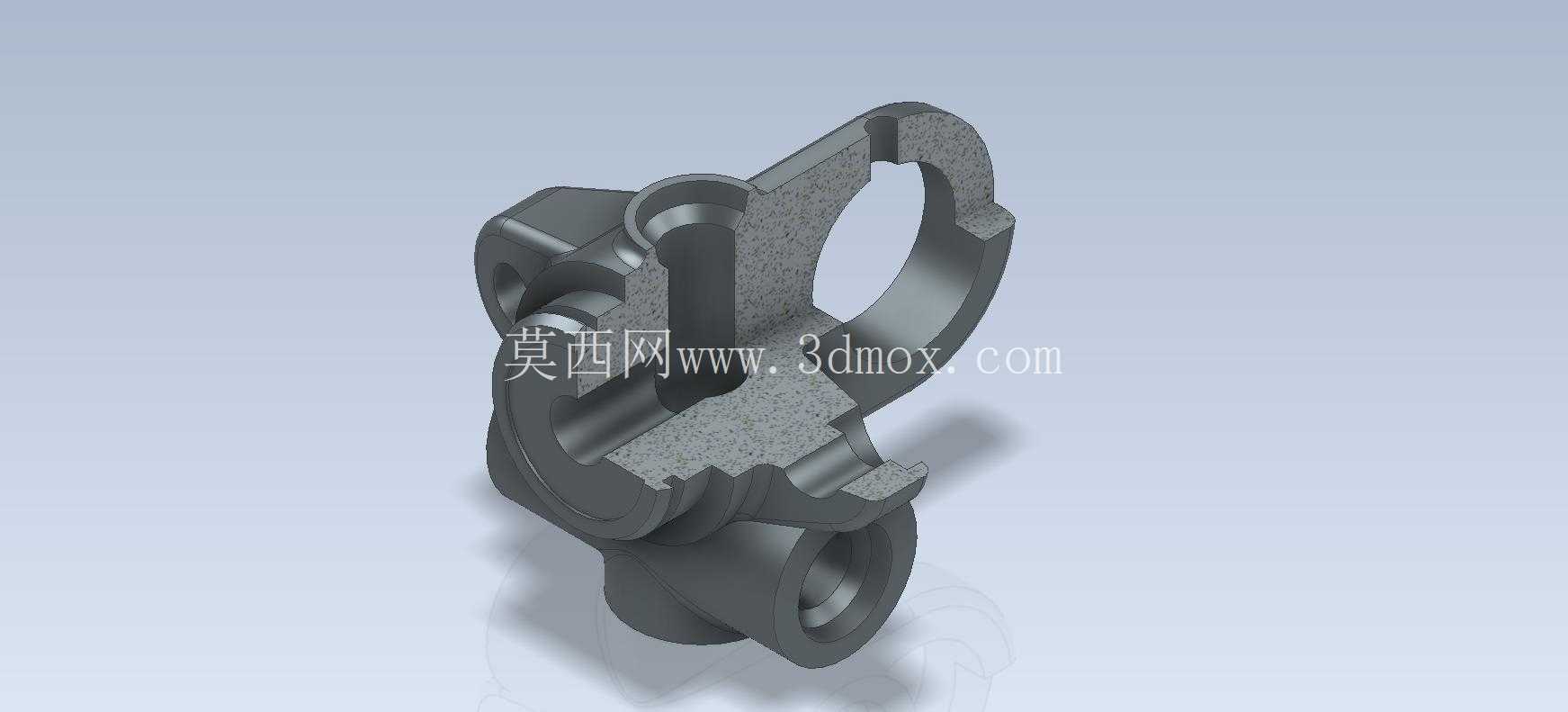

　　零件上部的凸台内孔与侧部的斜向通孔共同构成了三路介质通路，不同方向的孔道在主体内部交汇，可实现单路输入、两路分流或是两路汇流、单路输出的介质流向控制，孔口位置的倒角结构一方面是为了去除机加工毛刺，另一方面也便于管路接头的旋入装配，避免密封垫圈被孔口锐边切损失效。设计阶段首先要明确各通路的通径匹配关系，根据目标工况的介质流量计算最小通流面积，避免孔道交汇处出现通流截面突变造成的压力损失，同时要兼顾锻造工艺的成型性，所有非加工面的拔模斜度控制在3°到5°之间，相邻凸台的过渡圆角设置为R2到R3，既可以减少模锻过程中的应力集中，避免锻件出现折叠、充不满等缺陷，也能降低后续机加工的余量，缩短生产周期。

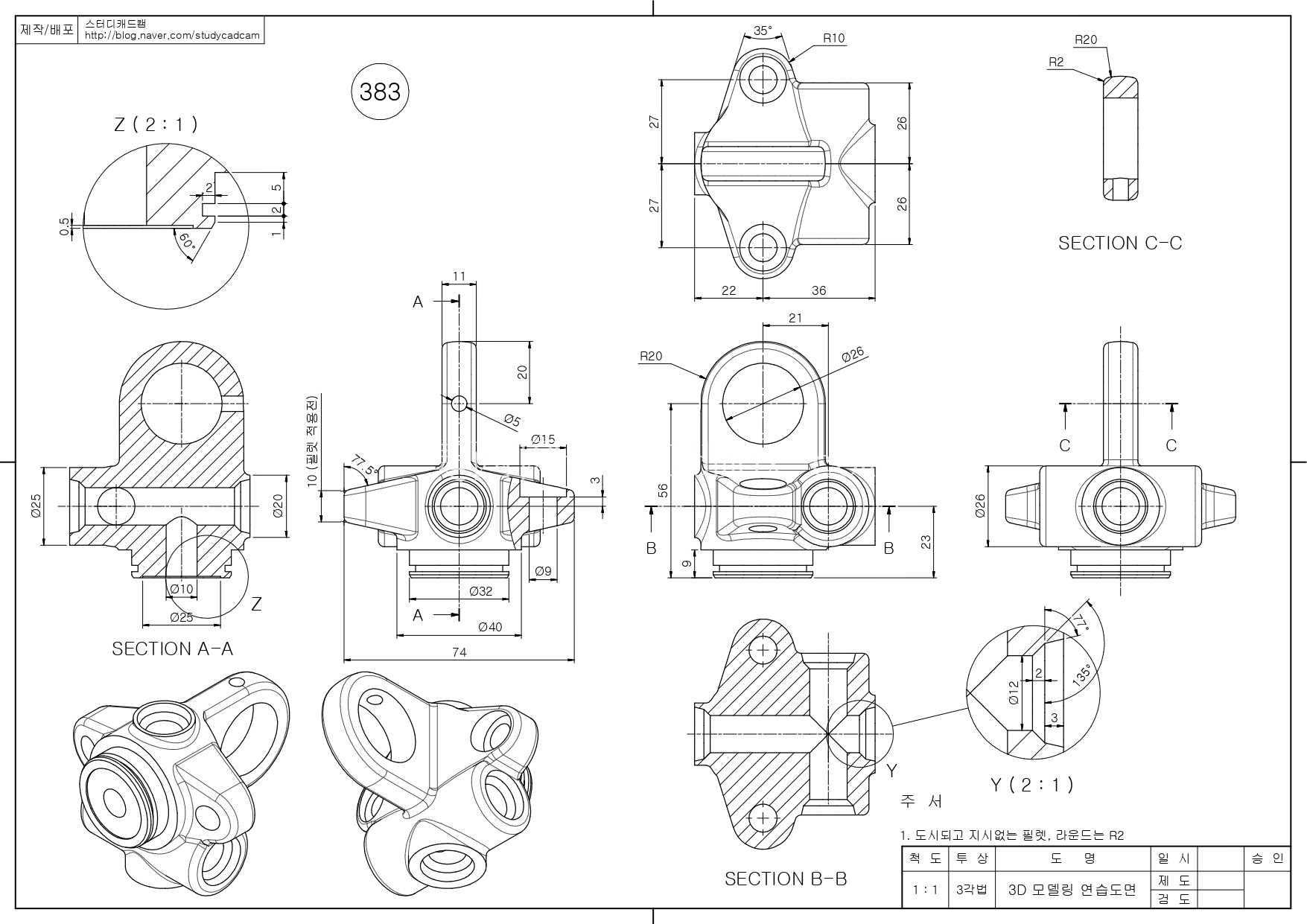

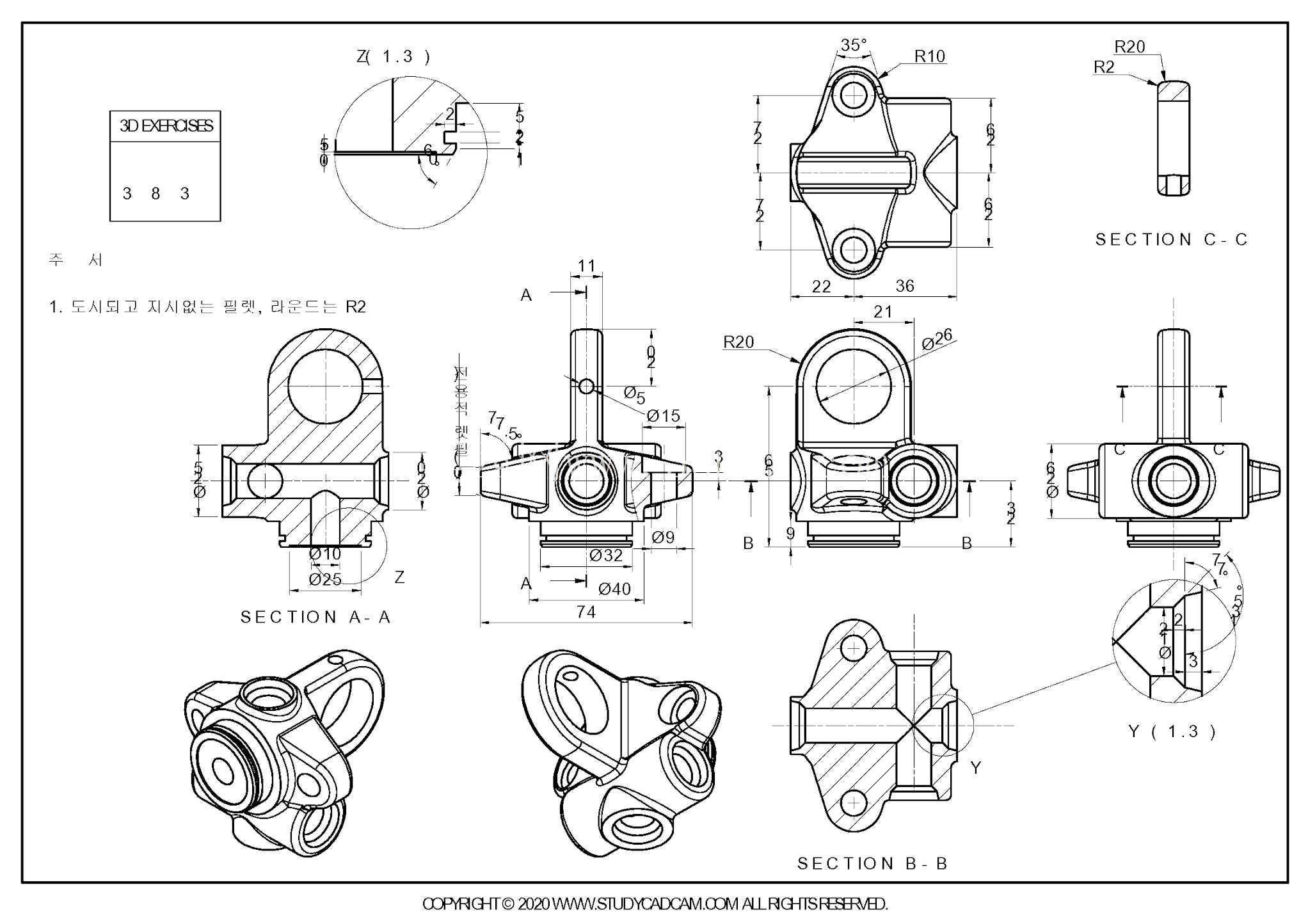

　　安装边界方面，底部密封端面的平面度要求控制在0.02mm以内，端面粗糙度需达到Ra1.6才能保证密封可靠性，三个安装孔的位置度公差不超过Φ0.1mm，避免装配时出现螺栓别劲的问题；侧部吊耳的内孔与主体安装端面的平行度公差控制在0.05mm以内，保证定位销穿装后不会出现卡滞。零件整体的最大外轮廓尺寸控制在80mm级，属于小型集成式连接件，安装时不需要预留过大的操作空间，侧部的吊耳结构距离最近的管路接口预留了10mm以上的扳手操作空间，方便现场装配时使用套筒工具紧固接头。

　　从结构强度角度考虑，各通路交汇处的壁厚经过核算，在1.5倍额定工作压力下不会出现塑性变形，锻造后经正火处理的零件基体硬度控制在HB180-220之间，既具备足够的强度抵抗介质压力冲击，也不会因为硬度过高造成后续机加工时刀具磨损过快。孔道内部的相贯线位置做了圆角过渡处理，避免介质长期冲刷造成的应力腐蚀，同时也能减少流道内的紊流现象，降低介质输送过程中的压力损耗。这类集成式锻造零件相比多个接头拼接的管路结构，减少了至少两处密封连接点，直接降低了管路系统的泄漏风险，同时整体重量比拼接结构降低30%左右，非常适合对重量控制有要求的移动机械设备使用。
