一寸三片式内螺纹不锈钢球阀结构

　　这款一寸通径的三片式不锈钢球阀，在民用给排水、中小型化工流体输送、食品级物料管路、常规气动液压回路里都有极高的适配性，日常工况里承担管路通断控制的核心作用，相比闸阀、截止阀，它的启闭行程极短，只需要将手柄旋转90度就能完成全开到全关的动作，操作力矩小，带压状态下启闭也不会出现卡滞，非常适合需要频繁快速切断管路的场景。从结构设计来看，三片式的阀体结构是这款产品最核心的设计特点，三个阀体段通过四根均布的长螺栓锁紧固定，中间段包裹着球形阀芯与两侧的密封阀座，这种拆分式结构最大的优势是后期维护不需要把整个阀门从管路上拆下来，只需要松开连接螺栓就能取出阀芯和密封件，更换磨损的密封垫或者清理阀芯附着的结垢、杂质，大幅降低管路运维的工作量，这也是三片式球阀比两片式、一体式球阀在工业现场更受欢迎的核心原因。阀芯采用通孔直径与管路通径完全一致的全通径设计，介质流过阀门的时候几乎没有流阻，不会出现节流导致的压降，也不容易在阀腔内部残留介质，对于输送带有细小颗粒的流体、或者高粘度的流体比如糖浆、润滑油都有很好的适配性，不会出现颗粒卡涩阀芯的问题。连接端采用标准内螺纹结构，匹配一寸规格的英制管螺纹，安装的时候只需要在管端缠好生料带或者加装密封垫，直接拧入阀体两端就能完成固定，不需要额外焊接法兰，安装空间要求小，适合管径不大、安装位置紧凑的管路布局，比如设备内部的集成管路、车间内的分支供水管路。

　　手柄采用扁钢冲压成型的加长杠杆结构，手柄长度经过力矩匹配，正常成年人单手就能完成带压启闭，手柄上的扁平指示端和阀芯通孔方向保持一致，现场操作人员只需要看手柄方向就能判断阀门的开关状态，手柄和阀杆的连接位置设置了防松卡簧，长期频繁操作也不会出现手柄滑脱的问题。阀杆采用下装式结构，从阀体内部向外穿出，这种设计可以避免阀杆在介质压力作用下被顶出造成泄漏，阀杆和阀体接触的位置设置了两道O型密封圈，分别承担低压和高压状态下的密封，即使长期使用出现密封圈磨损，只需要拧紧阀杆上部的压盖螺母就能补偿密封压缩量，不需要拆开整个阀体。

　　两侧的阀座采用聚四氟乙烯材质，密封面和球面的贴合度经过配研处理，常温工况下可以实现零泄漏，密封材料的耐温范围覆盖零下二十摄氏度到一百八十摄氏度，可以适配大部分常规流体的输送需求，如果是高温工况只需要更换对应材质的阀座就能适配，不需要改动整体阀体结构。外形尺寸上，这款一寸球阀的总长度控制在75毫米左右，阀体最大外径48毫米，手柄全开状态下的总高度为110毫米，安装的时候只需要预留出两端各20毫米的管路拧入空间，以及手柄旋转90度需要的侧向空间，就能完成布置，不会和周边的管路、设备支架产生干涉。

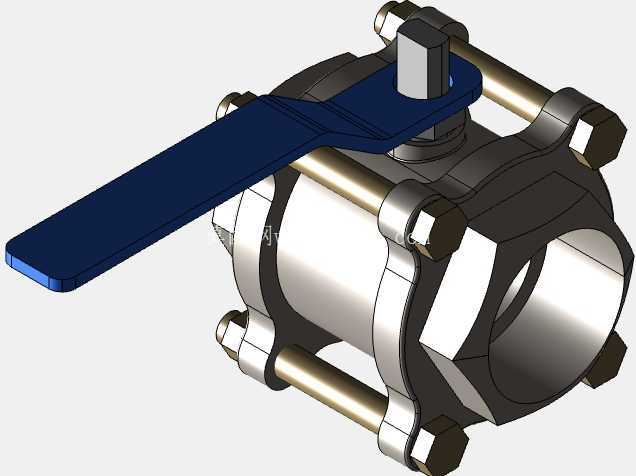

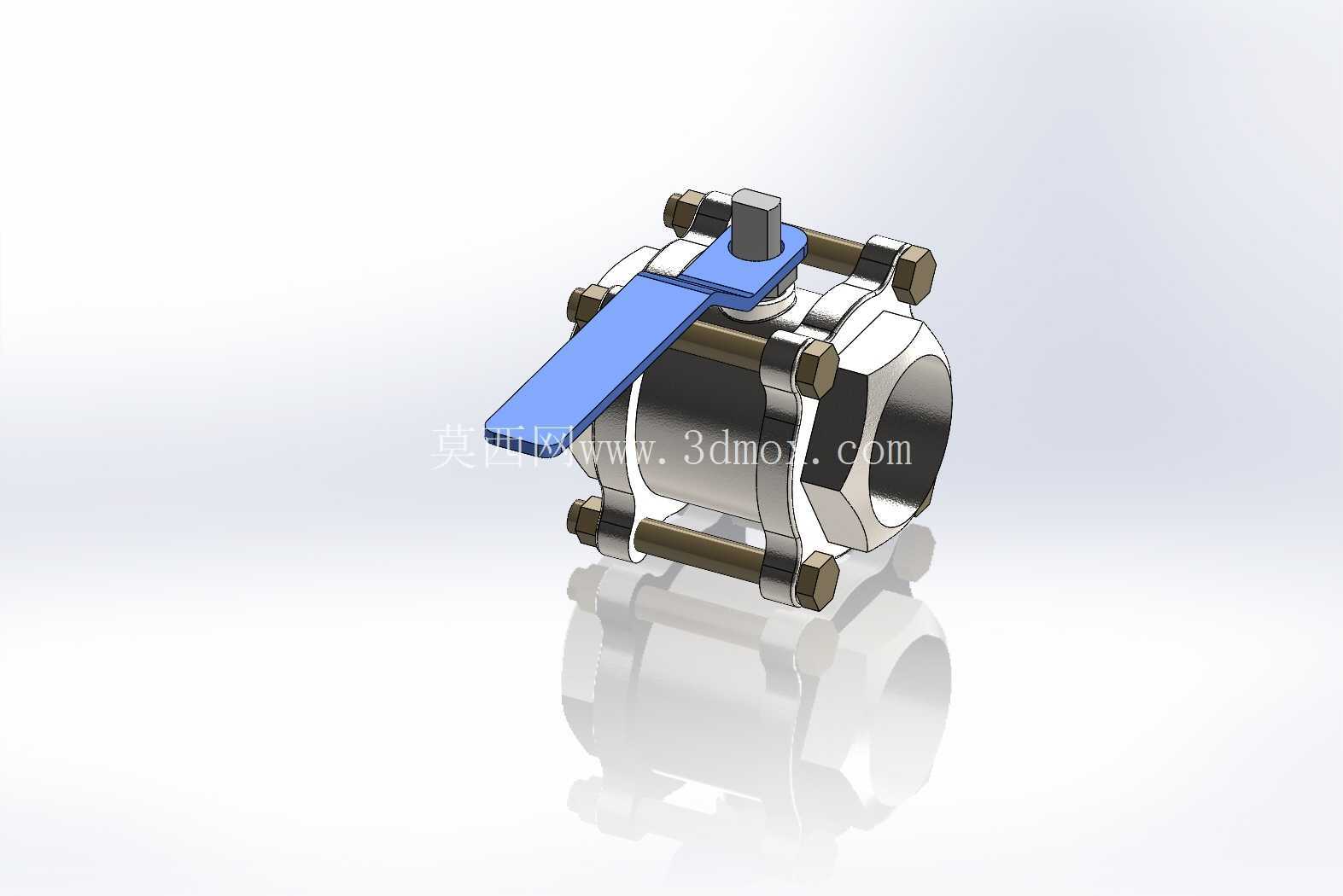

　　建模过程中严格按照三片式球阀的实际装配关系搭建，每一根连接螺栓的位置、阀杆的防转结构、密封件的安装槽都完全还原实物结构，没有做简化处理，不管是用来做管路系统的装配仿真、还是做阀门结构的教学演示、或者是设备选型阶段的空间干涉检查，都可以直接调用，不需要额外调整结构细节。实际选型使用的时候需要注意，这款球阀只做通断使用，不建议用来做节流调节，如果长期在半开状态下工作，高速流动的介质会冲刷阀芯和阀座的密封面，很快就会造成密封失效出现内漏；安装的时候要注意介质流向，虽然球阀本身没有强制的流向要求，但如果是输送含杂质的流体，建议让介质从阀芯密封面的上游侧流入，减少杂质在密封面位置的堆积，延长密封件的使用寿命。
