0603公制SMD贴片微型电源变压器结构

　　做消费类电子主板Layout的时候，最先要卡的就是板上被动元件的占位边界，0603公制规格的贴片磁件，是目前高密度板卡上用得极多的一类电源转换部件，很多刚入行的结构工程师容易把它和同封装的贴片电阻、电容搞混，实际上这类贴片变压器的内部绕线结构、磁芯包裹方式、引脚爬电距离都有明确的工程要求，不是随便画个方块就能拿去打样的。

　　先从实际应用场景说，这类微型SMD变压器主要用在板载DC-DC隔离电源回路里，比如工业传感器的信号前端隔离、便携医疗设备的小功率供电隔离、消费类数码产品的接口防护隔离，功率等级一般在0.2W到1W之间，因为是表面贴装器件，不需要在PCB上开插件过孔，能大幅减少主板的钻孔工序，也能避免插件元件引脚过长带来的信号串扰问题，在双面贴装的高密度板卡上，这类元件可以和阻容件共用同一条SMT贴装产线，不需要额外调整钢网开口或者回流焊温区，生产适配性很强。

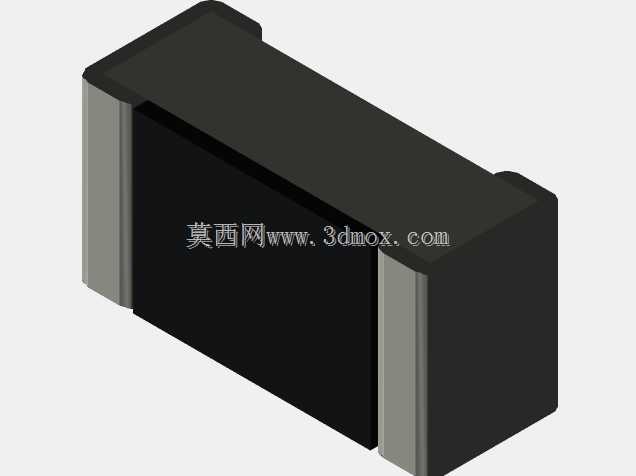

　　从设计思路上看，这个模型还原的是公制0603尺寸的实际外形，整体是长方体塑封结构，两端的金属端帽是焊接引脚，端帽的宽度、端帽和本体之间的台阶高度，都是严格按照SMD贴装的吸嘴拾取要求做的——顶面是完全平整的哑光黑色塑封面，没有凸起的标识或者结构，就是为了让SMT吸嘴能稳定吸附，不会出现拾取偏位的问题。很多新手建模的时候会在顶面加刻字或者logo，实际上量产的这类微型磁件顶面都是平整的，标识要么印在侧面，要么直接用盘装料带的规格区分，不会在拾取面做任何凹凸结构，不然会直接影响贴装良率。

　　再说到安装边界，公制0603的尺寸对应的是本体长度2.0mm、宽度1.25mm左右，两端焊盘的设计要预留0.3mm左右的爬锡空间，焊盘之间的阻焊桥宽度不能小于0.2mm，不然回流焊的时候容易出现锡连导致短路。模型里两端的金属端帽是做了轻微的内凹弧度的，这个细节很多人会忽略，实际上这个弧度是为了在回流焊的时候，熔融的焊锡能顺着弧度爬到端帽侧面，形成更牢固的焊点，同时避免焊锡爬到元件本体侧面导致的立碑问题。本体的塑封部分是完全覆盖内部磁芯和绕线的，塑封的厚度均匀性直接影响元件的耐温性能，过回流焊的时候如果塑封厚度不均，很容易出现本体开裂的问题，所以建模的时候本体的圆角、壁厚都是按照实际量产的公差做的，四个边角的R角不是装饰，是为了避免料带输送的时候卡料，同时减少塑封过程中的应力集中。

　　从功能特性来说，这类贴片变压器的磁芯是闭合式的，外部的塑封层除了固定内部结构，还能起到磁屏蔽的作用，减少对周边敏感器件的电磁干扰，和插件式的微型变压器比，它的安装高度更低，一般本体高度只有1mm左右，适合用在对整机厚度有要求的便携设备里，比如TWS耳机的充电仓、智能手表的主板、超薄的工业采集模块里，都能看到这类元件的身影。做结构设计的时候，要注意这类元件的上方不能有结构件压接，因为塑封本体的承压能力有限，如果装配的时候有壳体筋位压在元件顶面，很容易把内部的绕线压断，导致电源回路失效，所以在做整机堆叠的时候，要给这类元件预留至少0.2mm的顶部间隙，周边0.5mm范围内不要布置高度超过它的元件，避免SMT贴装的时候出现干涉。

　　很多工程师在选型的时候只看封装尺寸，忽略了端帽的可焊性设计，这个模型里的端帽是做了全周包裹的设计，也就是端帽不仅覆盖元件的两个端面，还延伸到本体的上下表面一小段，这样设计的好处是不管是正面贴装还是反向贴装，都能保证焊锡和端帽的接触面积，不会出现虚焊。另外本体的黑色塑封材料是耐高温的环氧树脂，能承受260摄氏度的回流焊高温持续10秒以上，建模的时候把塑封部分和金属端帽做了明确的结构区分，在做整机热仿真的时候，可以直接给不同部分赋予对应的材料参数，不需要再拆分模型。

　　实际做板卡布局的时候，这类变压器要尽量远离板上的天线部分，因为即使有塑封屏蔽，还是会有微弱的漏磁，距离天线太近会影响射频信号的灵敏度，同时要尽量布置在电源输入回路的前端，缩短大电流走线的长度，减少走线带来的损耗。这个模型的尺寸精度是按照公制封装的公差上限做的，也就是最大实体尺寸，在做PCB封装设计的时候，直接用这个模型的外轮廓去核对焊盘和丝印的位置，就能避免出现元件贴装后和丝印重叠、或者和周边元件干涉的问题，比单纯查规格书的二维尺寸要直观很多，尤其是做高密度板卡的三维干涉检查的时候，精准的元件模型能提前发现很多后期装配才会暴露的问题，减少打样返工的次数。
