BLDC895无刷直流电机结构设计

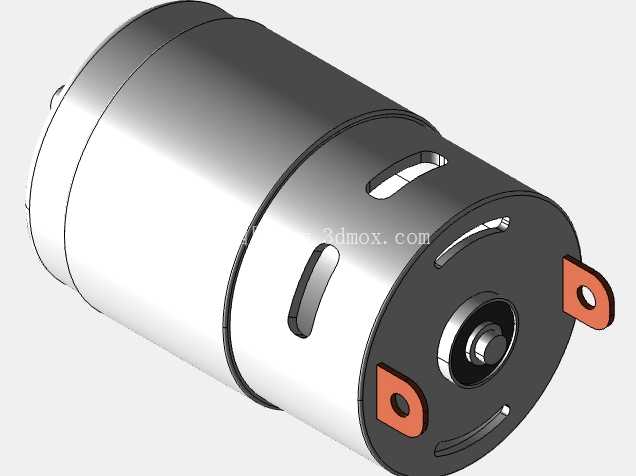

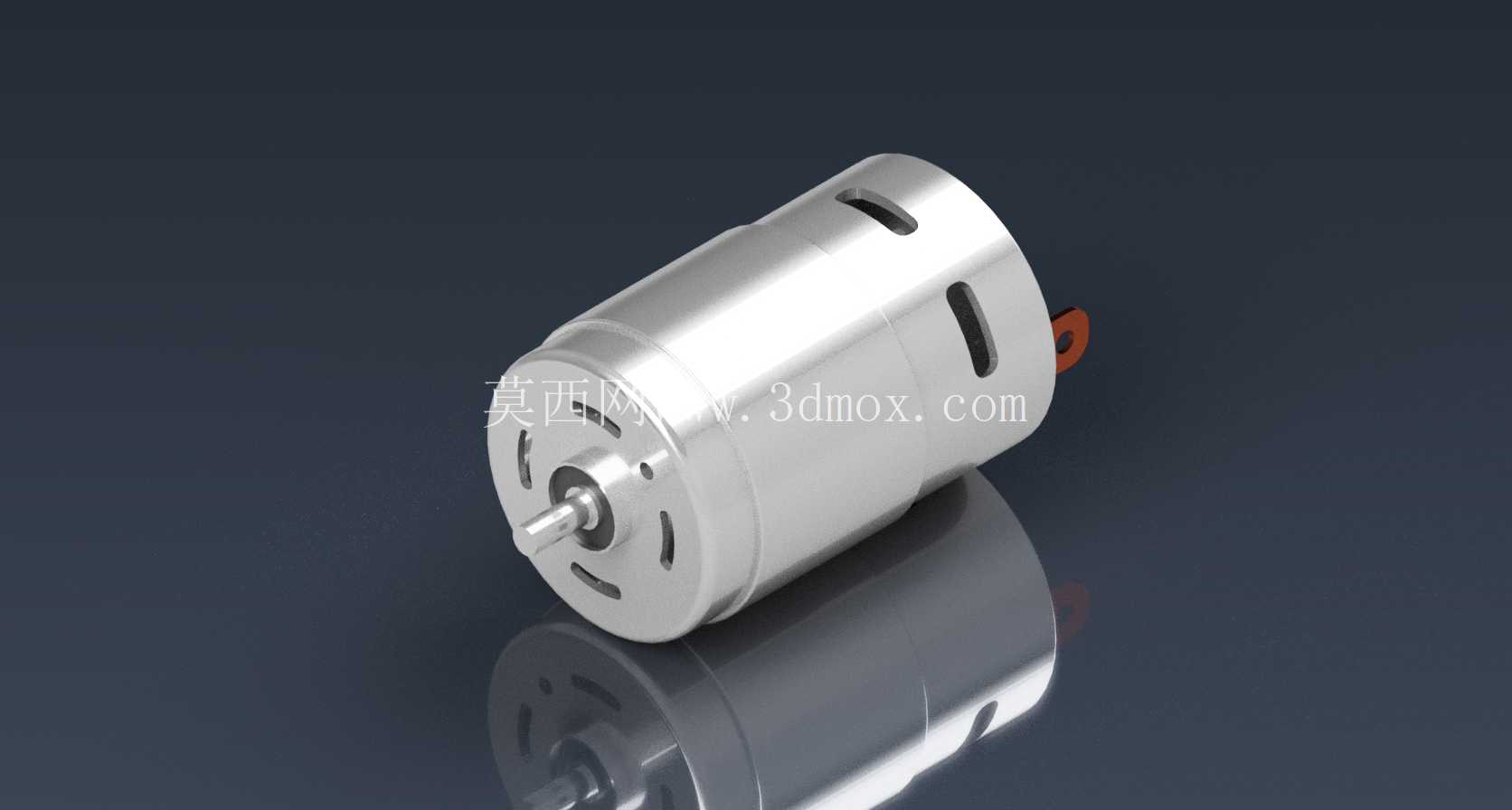

这款BLDC895无刷直流电机的三维结构，围绕小型动力单元的紧凑集成需求搭建，整机采用圆柱筒式主体布局，输出轴从前端端盖中心伸出，后端预留供电接线端，外壳为封闭金属筒体，表面开设散热槽与装配定位孔，整体轮廓规整，没有多余外凸结构，适配狭小安装空间内的动力布置。

从实际落地场景来看，这类小尺寸无刷电机常被嵌入小型自动化执行机构、手持电动工具、小型冷却系统、定制实验设备以及轻载移动装置当中。在设备布局阶段，圆柱筒体可以直接卡入预制的环形安装座，也可通过筒身预留的固定孔搭配压块锁紧；前端输出轴可直接连接联轴器、带轮或者小型执行负载，后端接线区域留出接线避让空间，不会和周边机架、护板发生干涉。做整机装配校核时，需要重点确认筒体轴向长度、输出轴伸出长度以及接线端的弯折空间，避免电机装入设备后出现轴端和负载对中偏差、线缆被护板挤压的问题。

结构设计上，整机把定子、转子、端盖、输出轴、轴承以及接线端子全部整合在封闭筒体内。筒身承担内部构件的防护与散热双重作用，表面开槽既可以提升运转时的空气换热面积，也能作为装配时的定位基准；前后端盖和筒体配合止口定位，保证两端轴承的同轴度，减少转子高速转动时的径向跳动。输出轴采用阶梯轴结构，轴端预留连接位，方便和外部负载做周向固定；内部轴承嵌入端盖轴承室，为转子提供稳定回转支撑。无刷结构取消了传统有刷电机的碳刷与换向器接触结构，运转过程中不存在刷握摩擦损耗与碳粉堆积问题，日常维护工作量大幅降低，运行噪音与振动也控制在较低水平，适合对运行平稳性有要求的连续工作工况。

建模过程中，完整还原了筒身散热槽、端盖固定孔、轴端连接结构、后端接线端子以及各部件的配合关系：筒体和端盖的止口配合尺寸、轴承室和轴承外径的匹配、输出轴和转子内孔的同轴约束都按照实际装配逻辑搭建，可直接用于干涉检查、安装空间校核以及动力单元布局演示。针对不同使用场景，还可以在该结构基础上调整安装固定方式：侧面加装固定支架适配卧式安装，前端端盖拓展法兰面适配法兰对接，也可根据负载需求修改轴端长度与连接形式。

选型匹配阶段，这款电机的紧凑外形能够在有限空间内提供稳定扭矩输出，低速段扭矩输出平顺，高速运转时振动小，既可以适配长时间连续运行的冷却、输送类轻载工况，也能满足电动工具类设备短时高负载的动力需求。封闭筒体结构可以阻挡日常工况下的粉尘、碎屑进入电机内部，适配车间、设备舱等多种工作环境；筒身散热结构配合内部热量传导路径，能够把绕组运转产生的热量及时散出，避免长时间运行出现过热衰减。

在整套设备的结构设计流程里，该电机模型可以直接导入整机装配体，完成安装孔位对齐、轴系对中校核、线缆路径规划以及周边护罩的间隙检查，提前在设计阶段排除装配干涉、维修空间不足等问题，为后续零件加工、样机装配提供准确的三维结构依据。
