带旋转衬套水气管路收纳软管卷盘

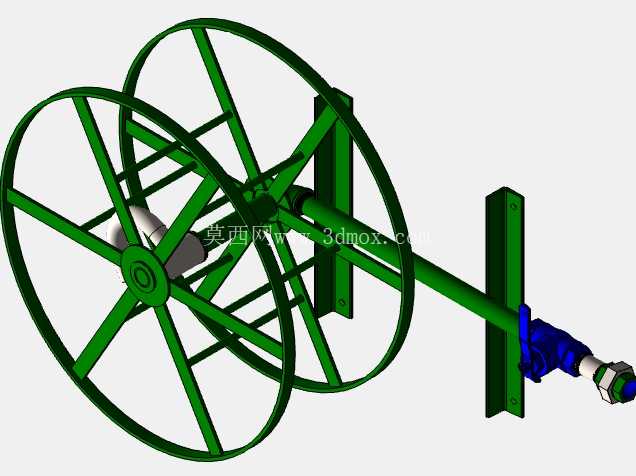

　　在汽修工位、小型加工车间、庭院灌溉、户外临时供气供水场景里，软管随意拖拽堆放一直是现场管理的常见痛点：地面管线被重物碾压破损、接口磕碰变形、人员走动绊倒风险、软管弯折处长期应力开裂等问题，都需要一款结构可靠的卷收装置来解决，这款带旋转衬套的软管卷盘正是针对这类场景设计的管路收纳构件。从结构设计逻辑来看，卷盘主体采用双辐条轮盘结构，八根径向辐条均匀分布在轮圈与中心轴座之间，既保证了轮盘整体的抗扭刚度，避免卷绕大口径软管时轮盘发生形变，又尽可能减少了材料用量，控制整体自重。

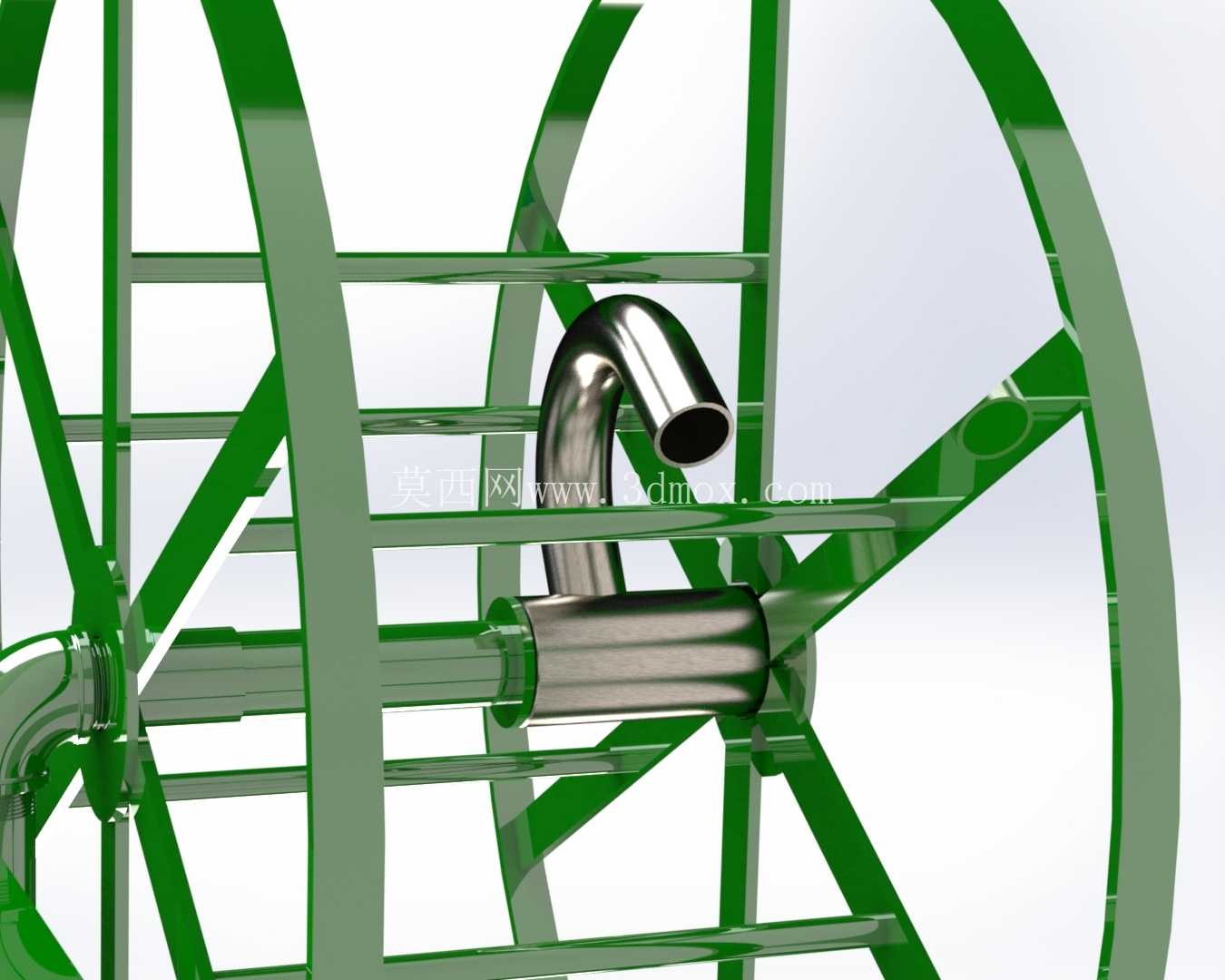

　　中心位置的旋转衬套是整个结构的核心功能件，区别于普通卷盘的固定轴结构，旋转衬套内置密封回转结构，在轮盘转动卷收或拉出软管的过程中，始终保持进水/进气端的静密封，不会因为轮盘旋转导致管路扭结，也不会出现介质泄漏的问题，适配水、压缩空气两类常见的低压流体介质，完全覆盖日常民用、小型工业场景的使用需求。安装端采用壁挂式支架结构，支架底部预留了两个长条形安装孔，可以适配不同孔距的墙面安装座，不管是固定在砖混墙面、钢结构立柱还是设备侧壁，都能通过调整螺栓位置完成固定，支架伸出段长度经过核算，保证轮盘转动时不会与安装面发生剐蹭，预留的转动间隙足够容纳软管接头随轮盘小幅摆动。

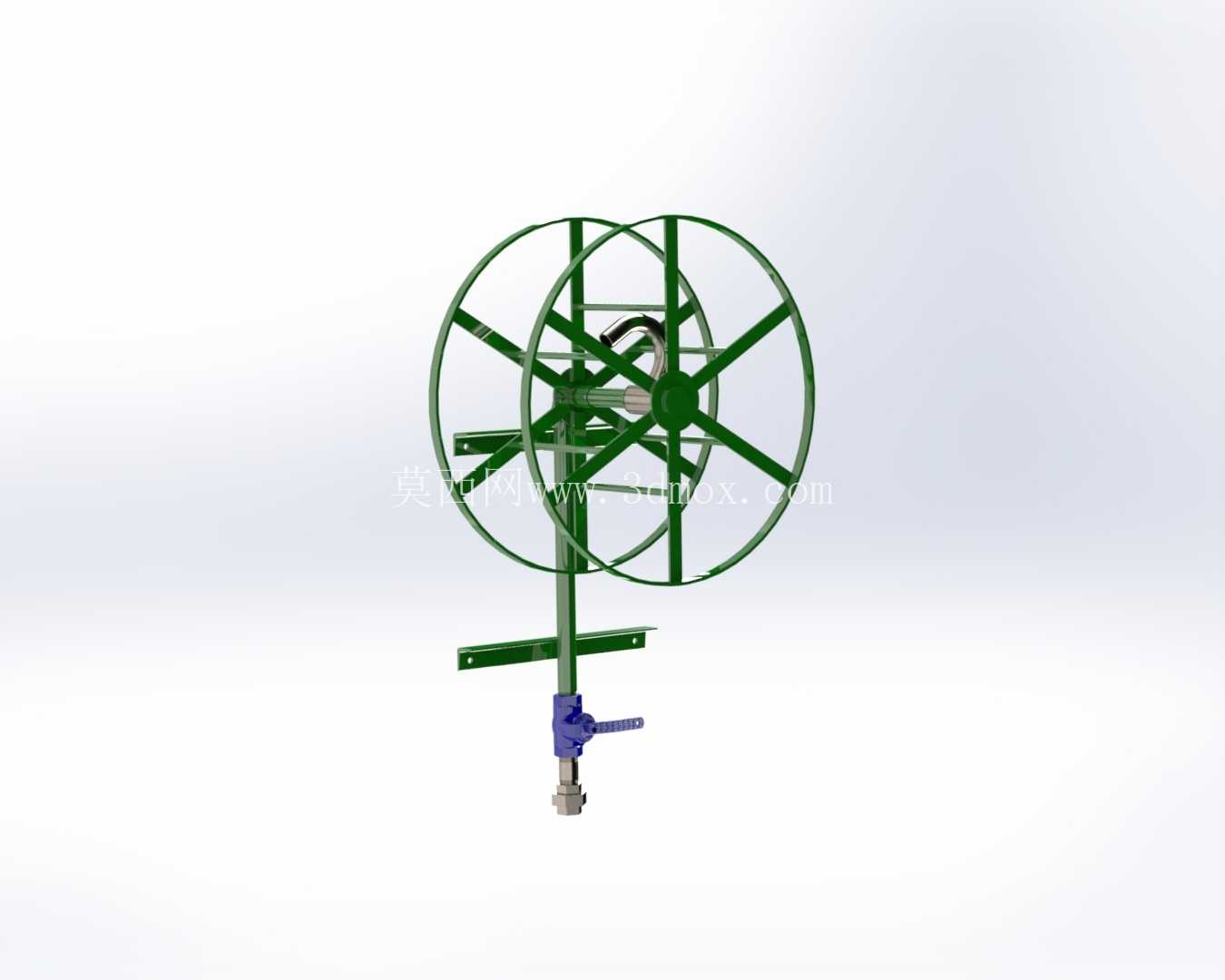

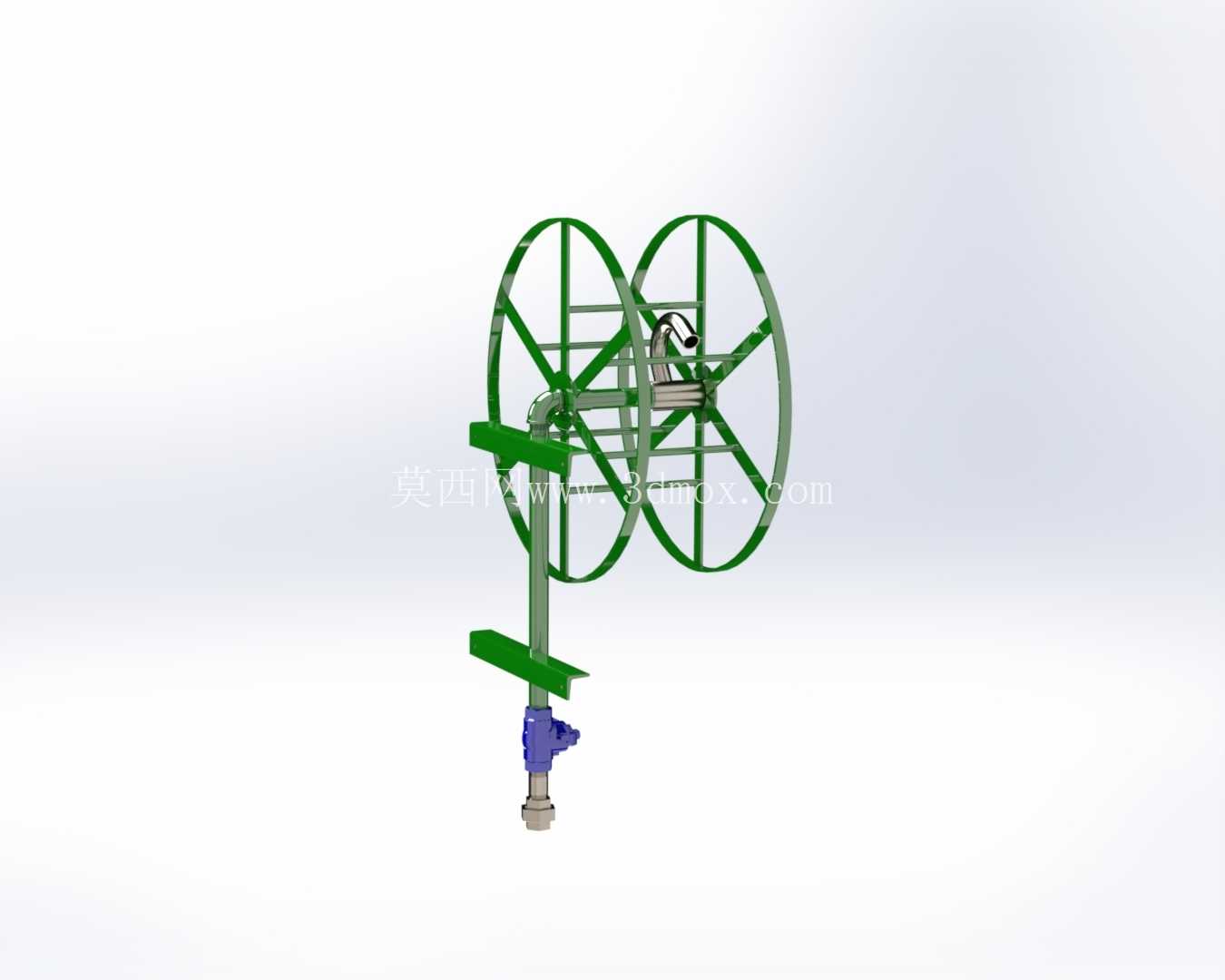

　　底部的介质接口采用标准外螺纹连接，可直接对接常用的水管、气管快插接头，不需要额外加工转换接头，接口旁设置的手动截止阀可以在不使用时直接切断介质供给，不用每次都跑到总阀位置操作，减少管路余压泄漏的风险。轮盘的卷绕空间经过尺寸优化，轮圈内径、辐条间距与中心轴直径的比例经过反复调整，卷绕软管时不会出现夹管、叠管乱绕的问题，软管拉出时可以根据使用长度随意停留，内部的阻尼结构不会让轮盘在软管拉出后自行回转，避免软管回弹伤人。实际选型时需要注意，这款卷盘适配的软管外径、工作压力都有明确的边界，不要超压使用，安装时要保证支架固定面的承载能力足够，满管状态下软管加水后的总重量会比空管状态大很多，固定螺栓需要做防松处理。

　　从建模细节来看，轮盘的辐条与轮圈采用焊接式连接结构，建模时还原了焊缝处的过渡特征，旋转衬套部分的密封槽、卡簧位都做了精确还原，截止阀的手柄、阀芯连接结构也完全按照实物比例建模，不管是做现场布局的装配模拟，还是做结构改进的参考，都能直接提取相关尺寸参数。很多现场使用的普通卷盘容易出现的问题，比如转动卡滞、密封泄漏、轮盘变形，在这款结构里都做了针对性的设计优化：旋转衬套的配合间隙控制在合理范围，既不会因为间隙过大出现晃动，也不会因为间隙过小进入杂质后卡滞；双轮盘的结构把软管的限位空间完全约束住，卷绕时软管不会从轮盘侧边脱出；支架的厚度经过强度校核，满负载状态下不会出现下弯变形。在车间气动工具工位使用时，这款卷盘可以把压缩空气软管规整收纳，需要使用时拉出对应长度，用完后转动轮盘即可收回，不会让软管散落在地面沾染油污、被工件砸伤；在庭院浇花、洗车场景下，接自来水后可以随意拉动软管覆盖整个作业区域，不用拖着整根软管来回走动，收纳后贴墙安装不占用地面空间。
