手动式高压水泥注浆作业泵结构设计

在建筑屋面附属构件安装、地下悬挂构件锚固这类零散高压注浆作业场景里，大型电动注浆设备往往受限于场地供电条件、设备进场空间，难以灵活适配小点位、分散式的注浆需求，这款手动操作的水泥注浆泵，正是针对这类工况做的定向结构设计。从实际作业逻辑来看，该设备核心功能是在8bar的稳定输出压力下，将配比合格的水泥浆体压入屋顶螺栓预留孔道内，通过浆体凝固后的握裹力，实现地下悬挂构件与屋面基体的牢固锚固，这类作业常见于老旧屋面改造、户外悬挂管线固定、小型屋面附属设施加装等场景，不需要连续大流量注浆，反而对压力稳定性、操作便携性有更高要求。

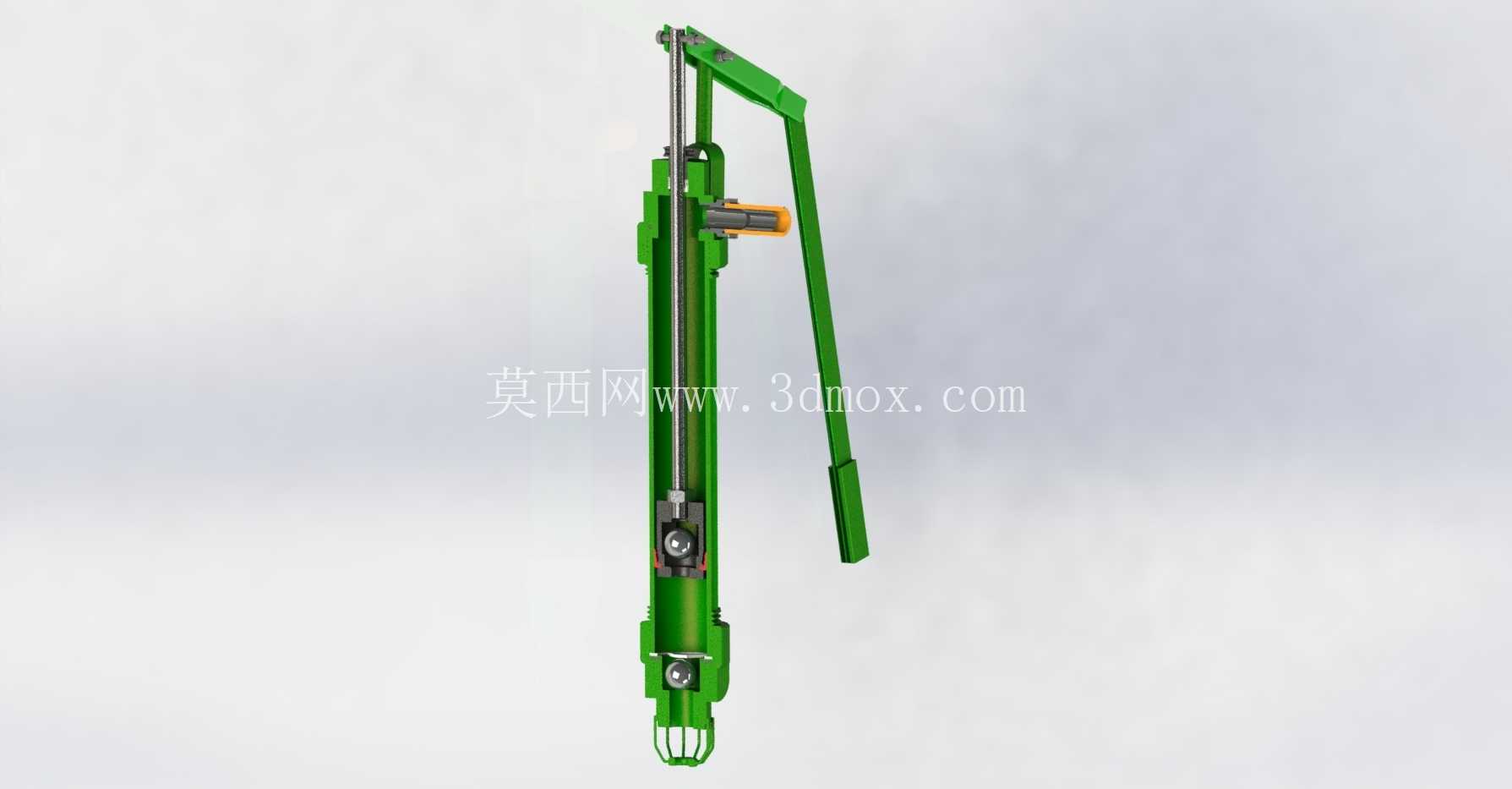

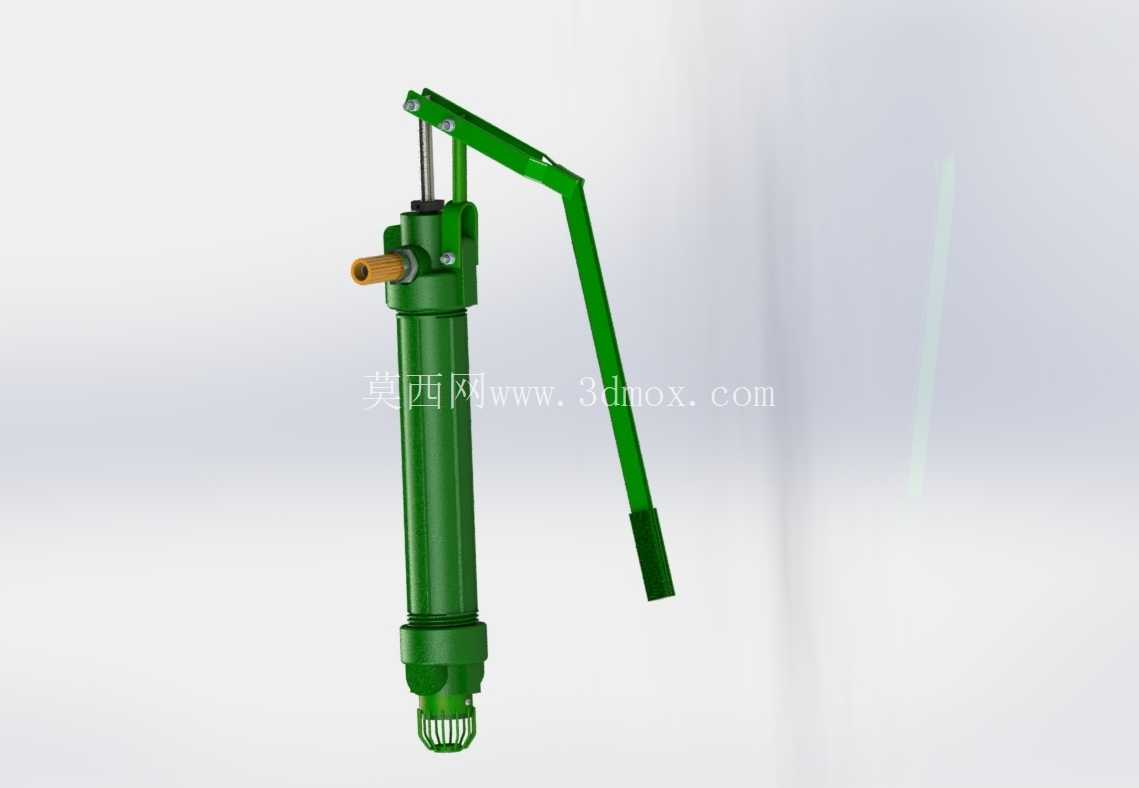

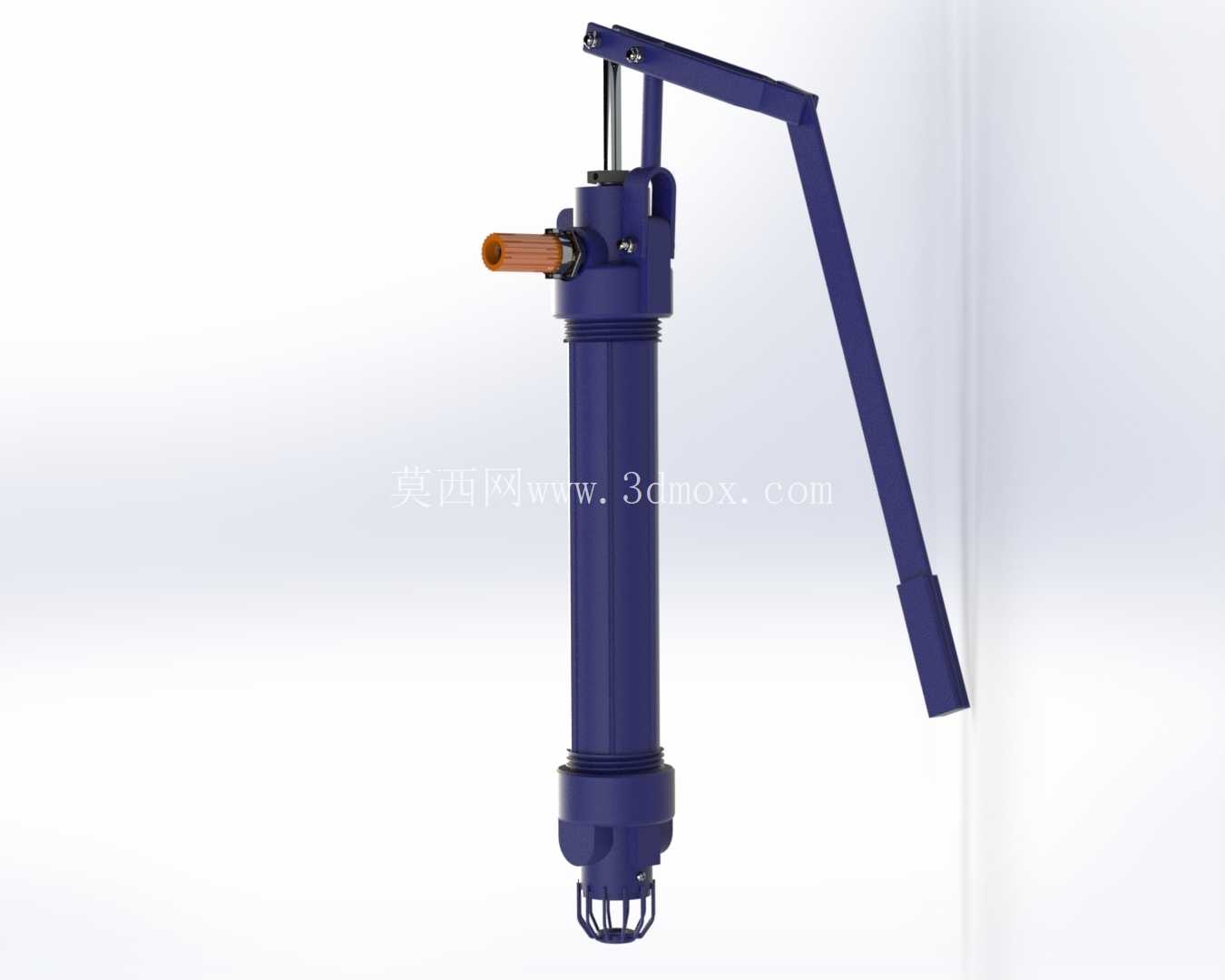

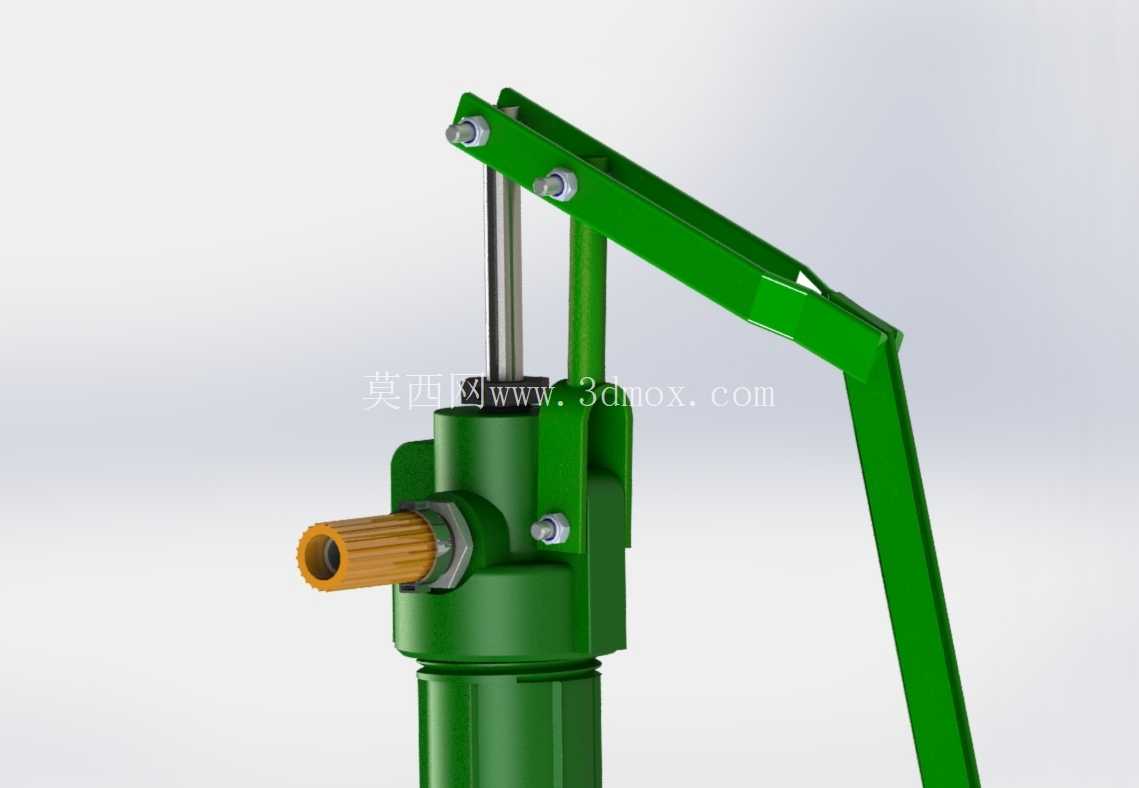

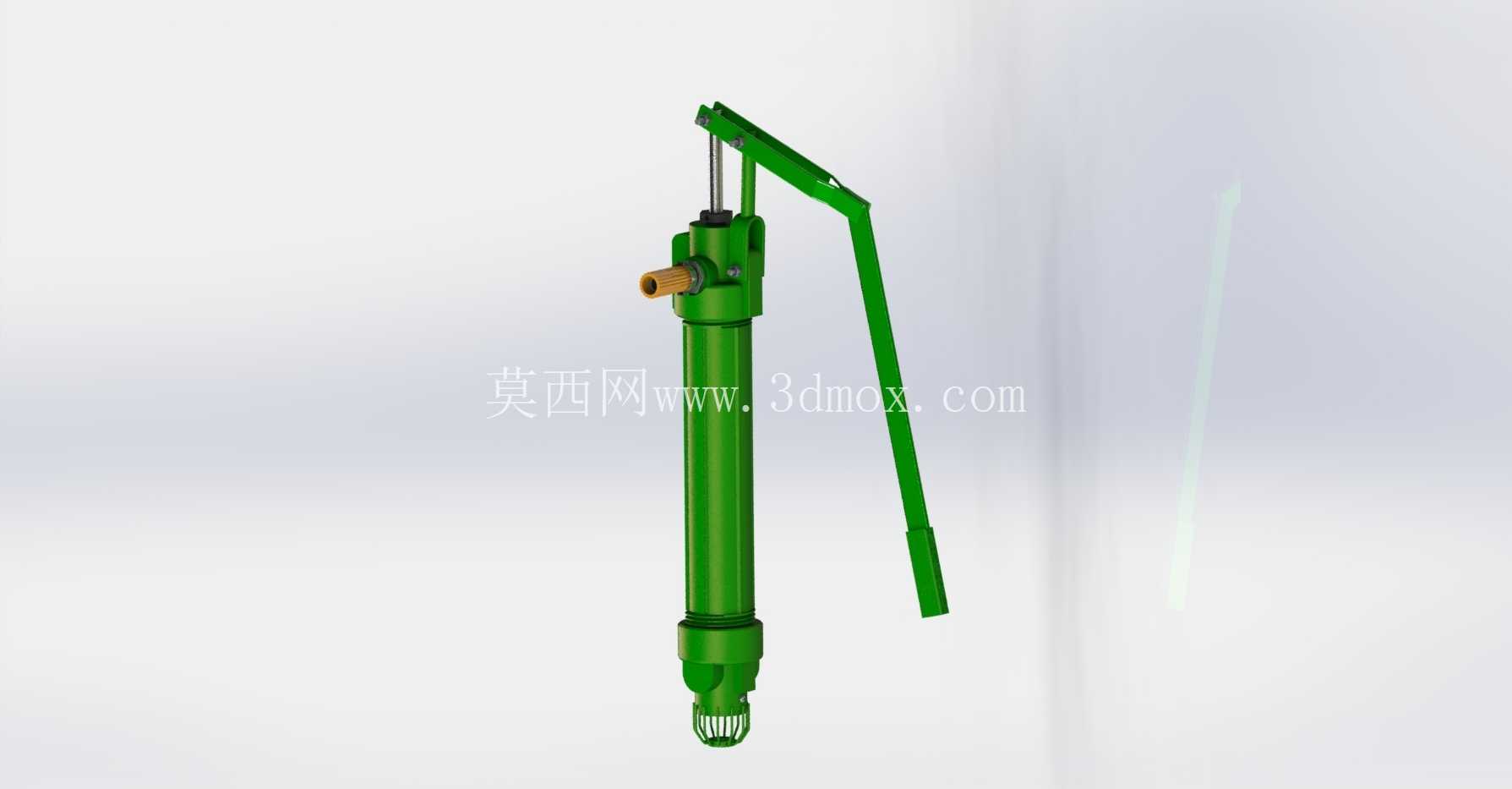

从结构设计思路上看，整机采用立式长筒布局，核心增压单元集成在筒身内部，操作杠杆设置在筒身上部侧方，作业时操作人员可站立握持杠杆做往复摆动，不需要额外搭设操作平台，适配屋面凹凸不平的作业基面。筒身下部设置注浆出料端，直接对接螺栓孔的注浆接口，减少中间输浆管路的压力损耗，同时整机重心沿筒身轴线垂直分布，作业时只需单人扶持即可保持稳定，不需要额外的固定支撑结构。考虑到水泥浆体的磨蚀特性，筒身内壁、增压柱塞的配合面都做了耐磨间隙设计，既保证增压过程的密封性能，避免压力泄漏导致注浆不饱满，又能预留浆体中微小颗粒的容纳空间，减少磨粒磨损带来的零件失效问题。操作杠杆的力臂比经过反复校核，在8bar额定输出压力下，操作人员的手动施力控制在常规成年人力可轻松承受的范围内，连续作业半小时也不会出现过度疲劳的情况，杠杆与筒身的铰接点采用耐磨销轴结构，长期往复摆动也不会出现松旷间隙，保证压力传递的效率。

从安装边界与外形尺寸来看，整机最大外廓尺寸控制在单人可手提搬运的范围内，筒身直径不超过常规成年人的握持围度，长度方向适配站立操作的舒适高度，不需要弯腰或者抬手过度即可完成操作。设备不需要外接电源、气源，没有多余的外接管线，在屋面这类临边作业场景下，不会出现管线牵绊导致的坠落风险，作业时的活动半径仅需覆盖操作人员站立的1平米范围即可，对作业空间的要求极低。设备的进料结构设置在筒身中上部，加注水泥浆时不需要将设备完全拆解，单人即可完成浆体补充操作，注浆过程中可以通过杠杆的反馈手感判断孔道内浆体的填充状态，当孔道内浆体饱满、压力达到额定值时，杠杆的摆动阻力会出现明显变化，操作人员可及时停止加压，避免压力过高导致孔道胀裂或者浆体过量溢出。

在实际使用的细节设计上，设备外露的结构件都做了圆滑过渡处理，没有尖锐棱角，避免搬运、作业过程中刮碰伤人，长期接触浆体的部件都采用了耐水泥腐蚀的材质处理，作业后只需用清水冲洗筒身内部和出料端，即可完成日常维护，不需要复杂的拆解保养。针对屋面螺栓孔注浆的特殊需求，出料端的口径适配常规屋面锚固螺栓的注浆间隙，不需要额外更换转换接头，即可直接对准孔道注浆，浆体从孔道底部逐渐向上填充，能有效排出孔道内的空气，避免注浆段出现空洞，保证锚固强度达到设计要求。对比常规的手动注浆工具，这款设备的压力输出更稳定，不会出现压力忽大忽小导致的浆体填充不密实问题，立式结构也能让浆体在自重作用下持续向增压腔供给，减少作业过程中反复排气、补料的频次，单孔注浆的作业效率比普通手动工具提升40%以上，尤其适合分散小点位的锚固注浆作业，在没有供电的野外、老旧建筑改造场景下，能完全替代大型电动注浆设备完成作业要求。
