双侧带耳下部安装固定支撑支架结构

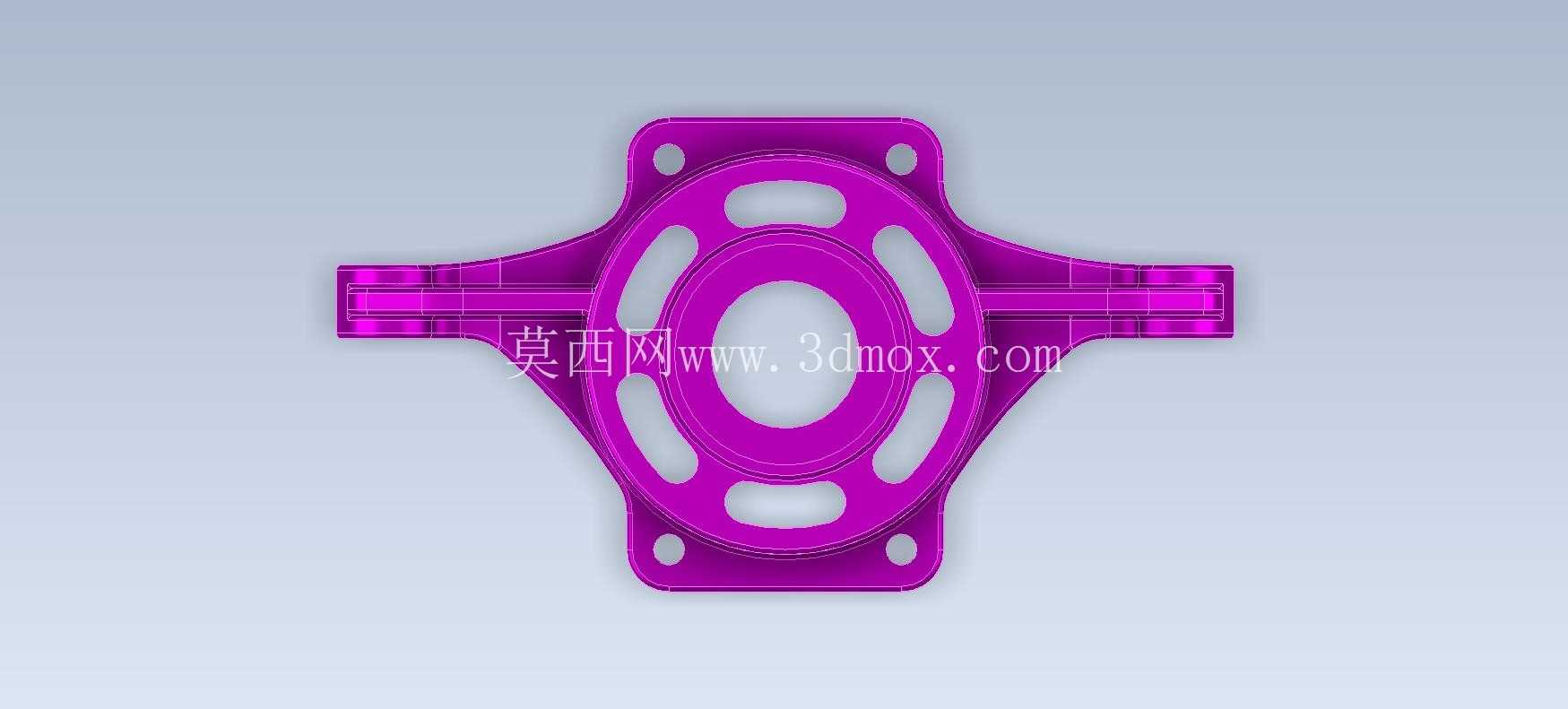

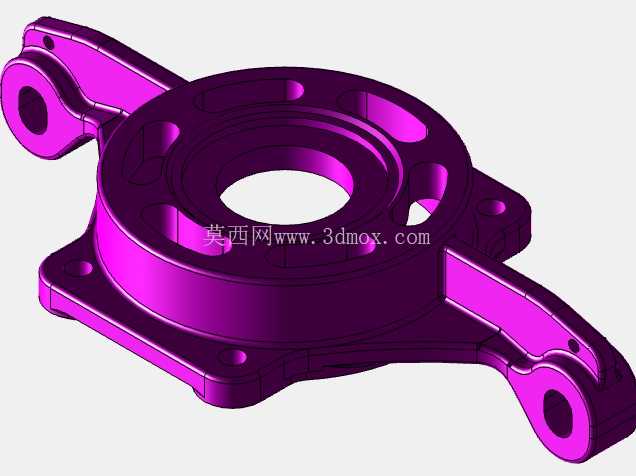

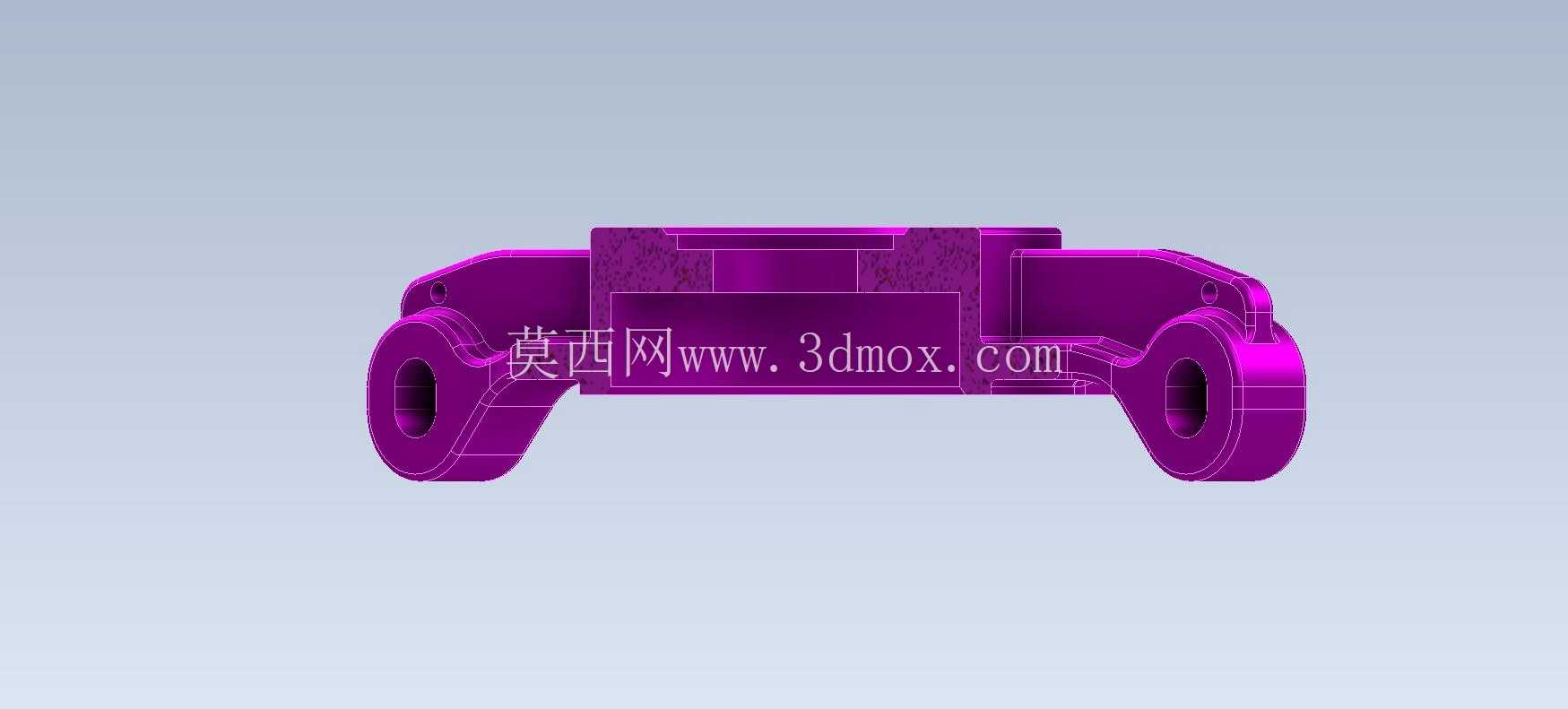

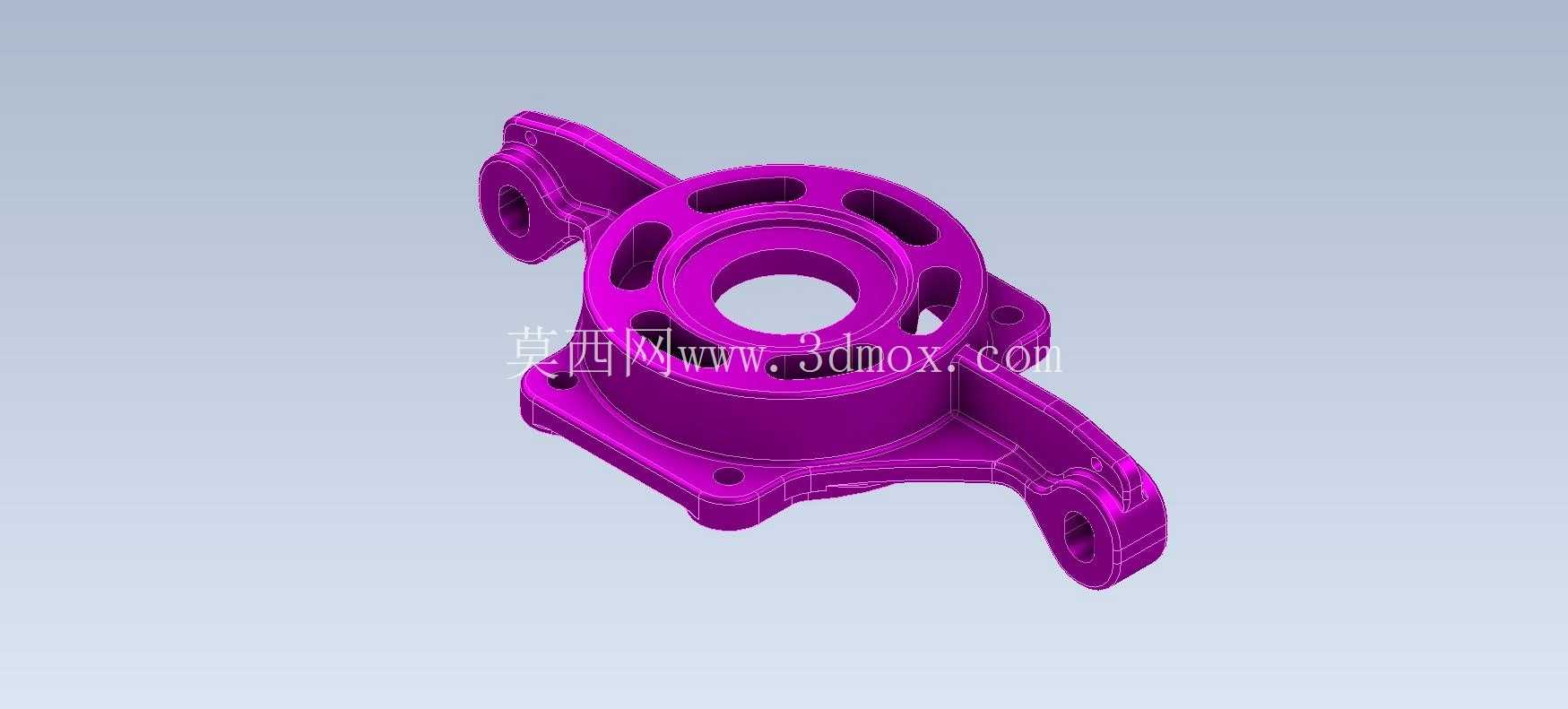

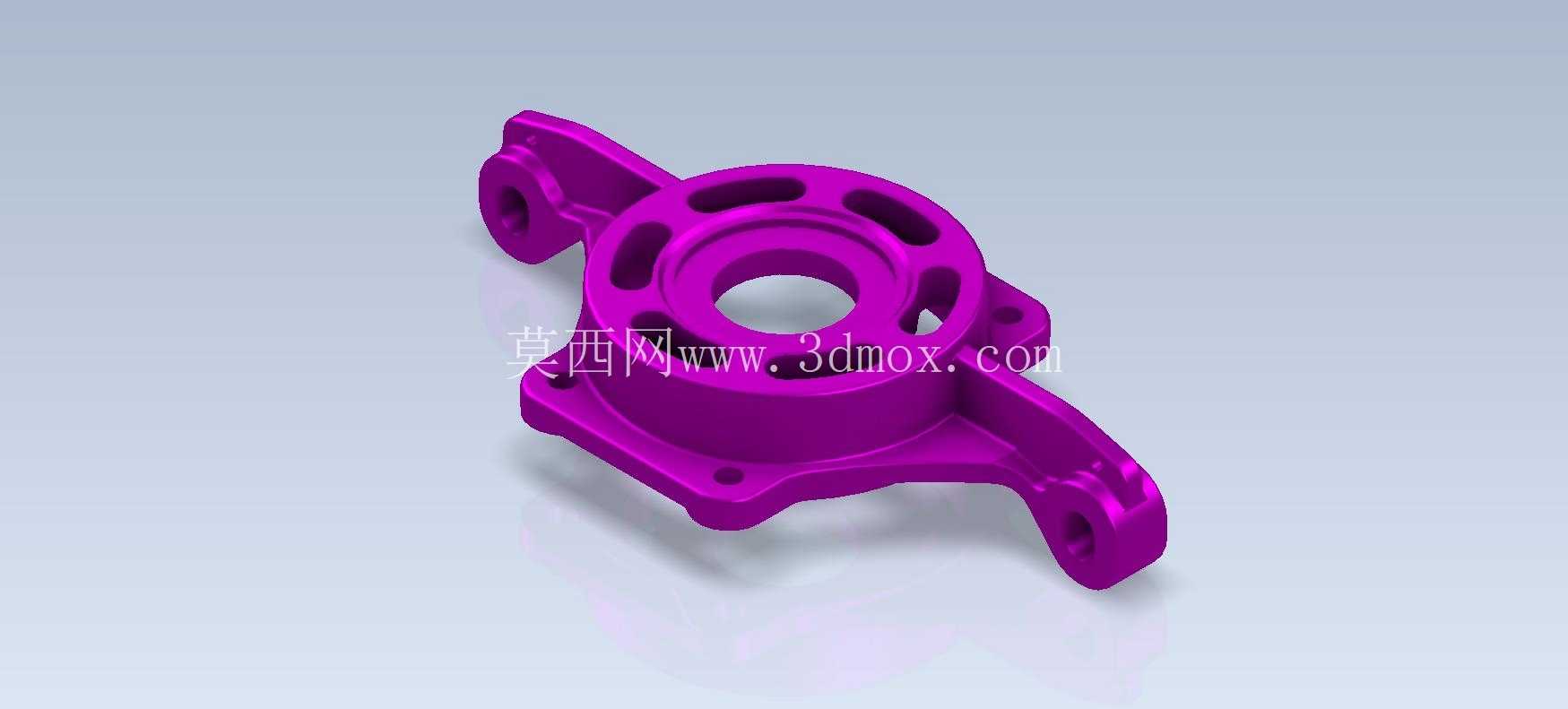

　　在小型机电设备、便携通讯终端以及精密检测仪器的内部结构搭建中，这类下部安装支架是承担核心部件定位与载荷传递的关键结构件，日常应用场景覆盖手持类通讯设备的内部模组固定、小型动力单元的机座支撑、便携检测仪器的核心部件限位等多个领域，实际使用时需要同时兼顾安装定位精度、抗振动载荷能力以及轻量化的结构需求。从实际功能来看，该支架的核心作用是为中部搭载的回转类核心部件提供稳定的安装基准，中部的环形腔体是核心部件的装配位，环形内壁的台阶结构可以直接对搭载部件做轴向限位，避免部件运行过程中出现轴向窜动，环形端面周向分布的多个沉孔用于穿设固定螺钉，将搭载部件与支架牢牢锁合，保证连接刚性。两侧向外延伸的带孔支耳是整个支架与设备主体机架连接的安装位，支耳上的通孔可穿设固定螺栓，两个支耳采用非对称的延伸角度设计，能够适配设备内部不规则的安装空间，避开周边的走线槽、相邻元器件的布置位置，同时两个支耳的安装孔位形成稳定的三角支撑布局，相比对称直伸的支耳结构，抗侧向倾覆的能力更强，在设备受到跌落、冲击载荷时，支耳部位的应力分布更均匀，不容易出现断裂失效的问题。

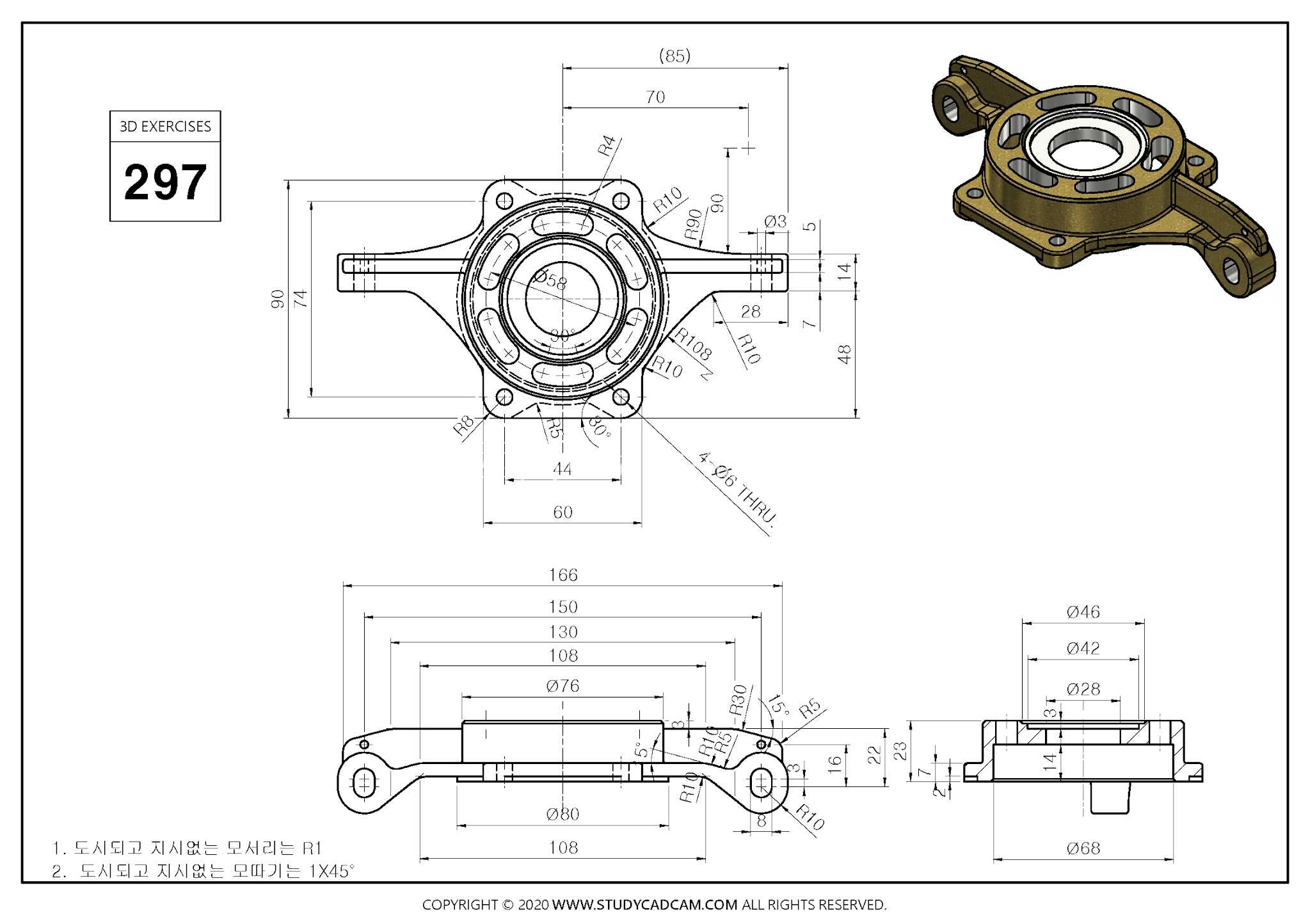

　　设计这类支架时，首先要明确核心搭载部件的外形尺寸与安装公差，中部环形结构的内径需要与搭载部件的定位轴颈做过渡配合，保证装配后同轴度误差控制在允许范围内，环形腔体的深度要匹配搭载部件的轴向安装尺寸，既不能过深导致部件装配不到位，也不能过浅使得部件突出支架端面，与周边结构产生干涉。支耳的延伸长度与开孔位置需要严格匹配设备主机架的安装孔位，同时要核算支耳的截面厚度，保证在承受规定的冲击载荷时，支耳根部的最大应力低于材料的屈服强度，避免出现塑性变形。

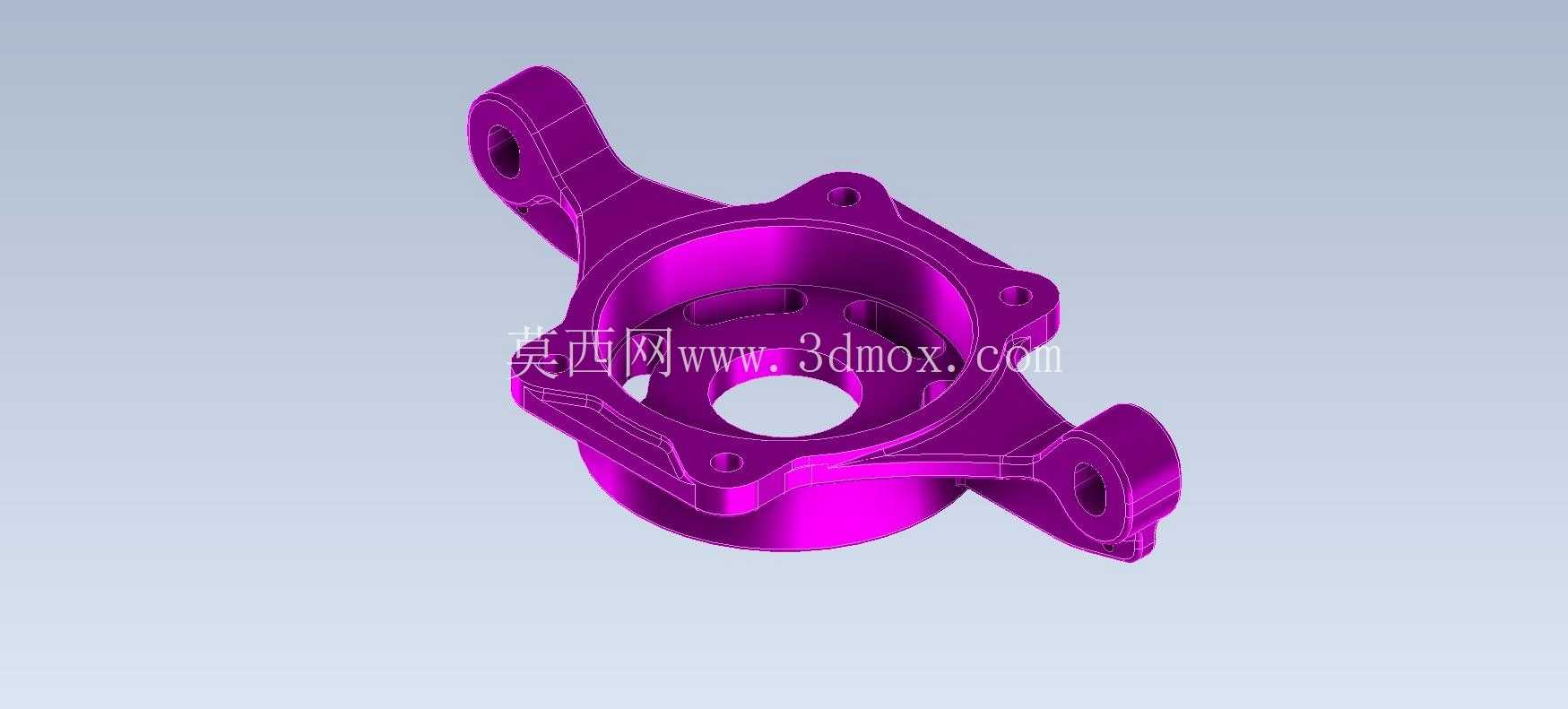

　　支架底部的方形凸台是与设备下部壳体贴合的定位面，凸台上分布的小孔可用于辅助定位或者穿设小规格固定螺钉，进一步提升支架与壳体连接的稳定性，凸台的高度需要根据壳体内部的加强筋高度做匹配，保证支架安装后底面与壳体完全贴合，不会出现悬空翘曲的问题。从安装边界来看，这类支架的整体外轮廓需要完全容纳在设备内部预留的安装腔体内，两侧支耳的最外端不能超出腔体的内壁，中部环形结构的上端面要与上部相邻部件保留足够的安全间隙，避免设备运行过程中因振动产生摩擦异响，底部凸台的尺寸不能干涉壳体内部的走线空间，所有安装孔的位置都要与周边结构保留足够的扳手操作空间，方便产线装配时的螺钉锁付作业。

　　结构细节上，支耳与中部环形主体连接的位置都做了圆弧过渡处理，避免直角连接处产生应力集中，在长期受振动载荷的工况下出现疲劳裂纹，环形结构上开设的多个减重槽在不影响整体结构刚性的前提下，有效降低了支架的整体重量，同时减重槽也可以作为设备内部走线的过线位，方便线缆从支架中部穿过，优化设备内部的走线布局。这类支架通常采用压铸工艺成型，材料多选用铝合金或者锌合金，兼顾结构强度与轻量化需求，表面做阳极氧化或者喷塑处理，提升耐腐蚀性能，适配不同设备的外观与使用环境要求。在实际建模过程中，需要重点关注各个安装孔的位置度公差，保证支架加工完成后可以顺利与搭载部件、主机架完成装配，不需要额外的修配作业，同时各个过渡圆角的尺寸要符合压铸工艺的要求，避免出现压铸缺陷，影响零件的结构强度。
