手动式便携冲孔作业单元结构设计

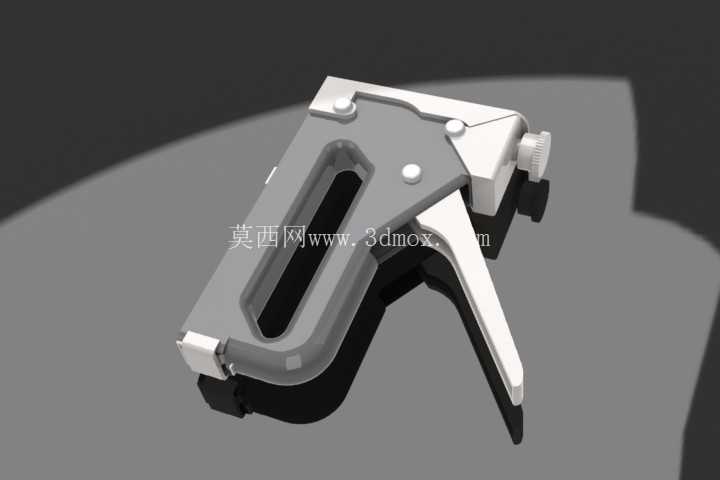

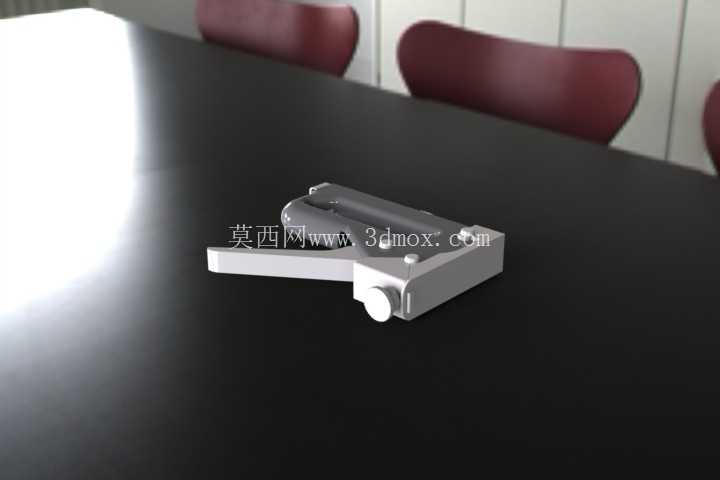

　　这款手动冲孔作业单元，核心定位是面向小批量薄板加工、现场零散冲孔作业的手持式工装，区别于大型冲压设备的固定工位限制，它可以直接携带到作业现场完成加工，不需要外接电源、气源等动力源，完全依靠手动施力完成冲切动作，在装修现场布线、五金件小样加工、广告板材现场开孔、皮具皮革打眼、薄金属片冲孔这类场景里，能省去来回搬运工件到固定加工区的流程，作业灵活性极强。从结构设计逻辑来看，整个单元采用枪式握持的机身布局，握持区域做了内凹的镂空处理，刚好贴合手掌握持的弧度，长时间手持作业不容易产生滑脱、硌手的问题，机身主体采用框架式的钣金折弯拼接结构，没有多余的冗余结构，整体重量控制在单手握持可长时间操作的区间，不会给作业人员带来额外的负重负担。

　　冲切执行端的设计上，采用了杠杆式的力放大结构，通过扳机位置的铰接传动，把人手施加的握力通过杠杆比放大后传递到冲头位置，不需要太大的握力就可以在0.5-2mm厚度的铝板、冷轧钢板，或者3mm以内的硬塑料、皮革板材上冲出规整的孔位，冲头和下模的配合间隙控制在0.02mm以内，冲切完成的孔位边缘没有毛刺、翻边，不需要后续额外的修边处理，能直接满足装配要求。安装边界方面，整个单元的外形尺寸控制在成年人手掌可完全握持的范围，长度不超过180mm，机身最宽处不超过80mm，厚度方向不超过40mm，不需要额外的安装固定台面，手持即可完成全部作业流程，机身上的冲头固定位置采用快拆式的锁紧结构，更换不同孔径、不同孔型的冲头只需要松开锁紧螺丝就可以完成替换，不需要拆解整个机身结构，日常维护、易损件更换的操作门槛极低。

　　在实际使用场景里，这类手动冲孔单元经常被用在弱电施工的现场线槽开孔、广告喷绘布的打眼固定、皮具加工的小样冲孔、薄铁皮通风管的现场对接冲孔作业里，相比电动冲孔工具，它没有电源线的束缚，也不需要担心电池亏电的问题，在高空作业、狭窄空间作业的场景下，操作自由度更高，不会因为管线牵绊带来作业安全隐患。结构设计上，整个机身的受力部件都做了圆角过渡处理，没有尖锐的外露棱角，避免作业过程中剐蹭划伤操作人员，扳机位置的回弹结构采用内置的弹簧件，松开扳机之后冲头会自动回位，不需要手动复位，连续作业的操作流畅度很高。

　　冲头的行程做了限位设计，最大行程不超过10mm，刚好满足常规薄板冲孔的行程需求，不会因为行程过大导致冲头和下模碰撞损坏，也避免了操作过程中误触冲头带来的安全风险。机身底部的平面做了平整度处理，冲孔作业时可以把底部贴紧工件表面，保证冲头和工件表面垂直，冲出来的孔位不会出现歪斜、椭圆的问题，孔位的位置精度可以控制在0.1mm以内，满足大部分装配场景的孔位精度要求。和同类手动冲孔工具相比，这款单元的机身框架采用一体化的折弯成型结构，拼接位置的连接螺丝都做了沉头处理，外露的螺丝端面和机身表面齐平，不会勾挂作业现场的线缆、布料等物料，握持区域的表面做了防滑的纹理处理，手上沾有少量油污、汗液的时候也能稳定握持，不会出现打滑的问题。在易损件的设计上，冲头采用标准的五金件规格，市面上常规的手动冲床冲头都可以直接适配替换，不需要定制专用的配件，后期的使用维护成本很低，下模位置做了可拆卸的设计，长期使用出现磨损之后可以单独更换下模，不需要更换整个机身，进一步降低了长期使用的成本。
