工业级压缩空气干燥处理集成装置

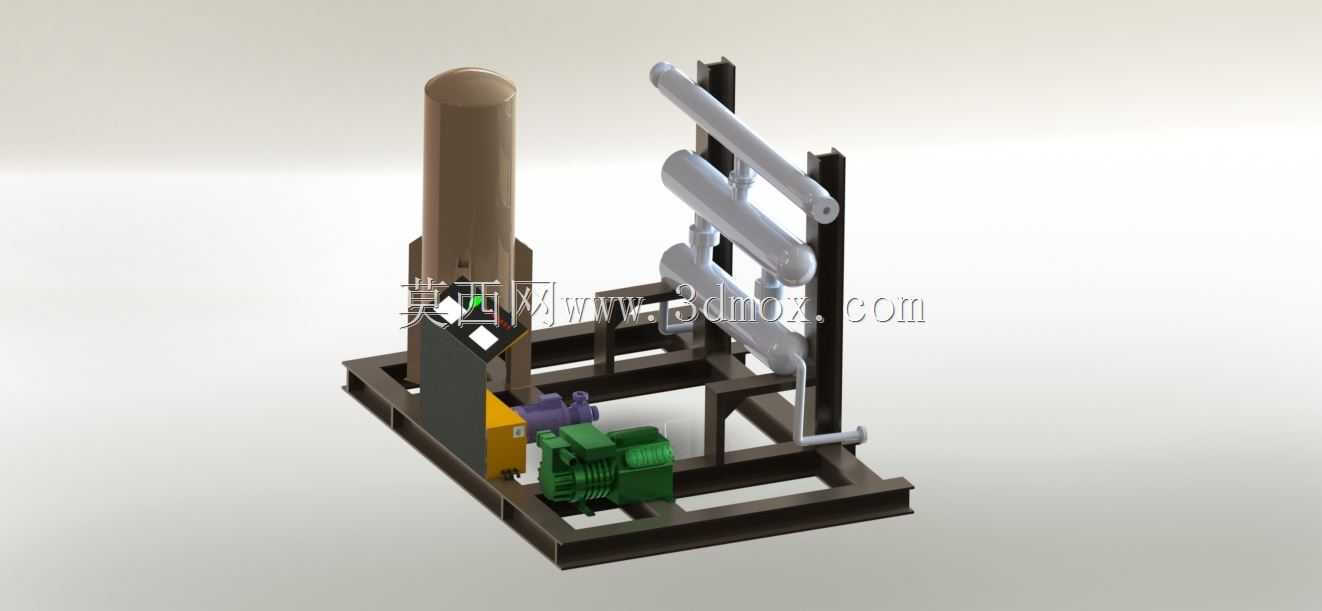

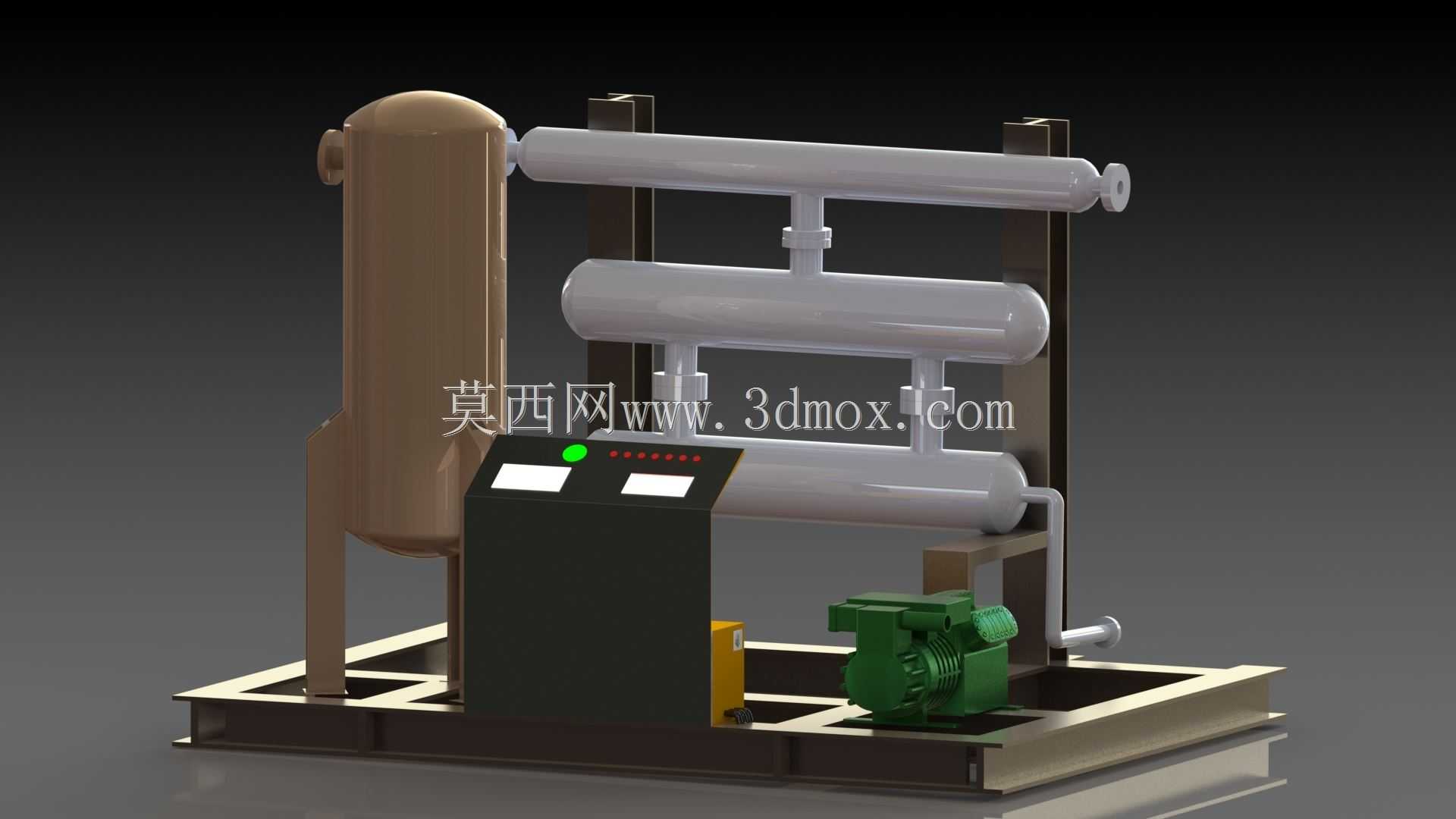

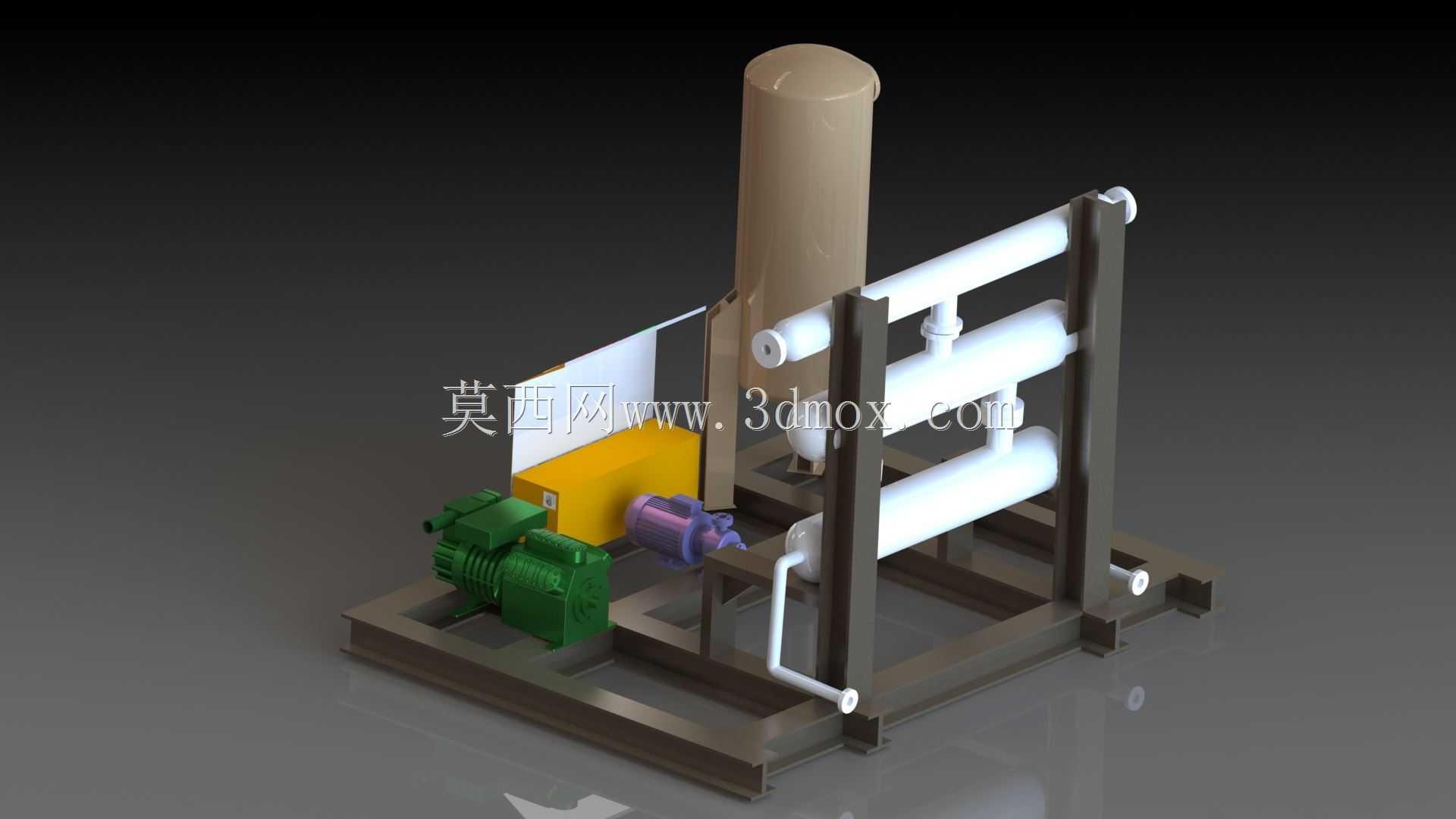

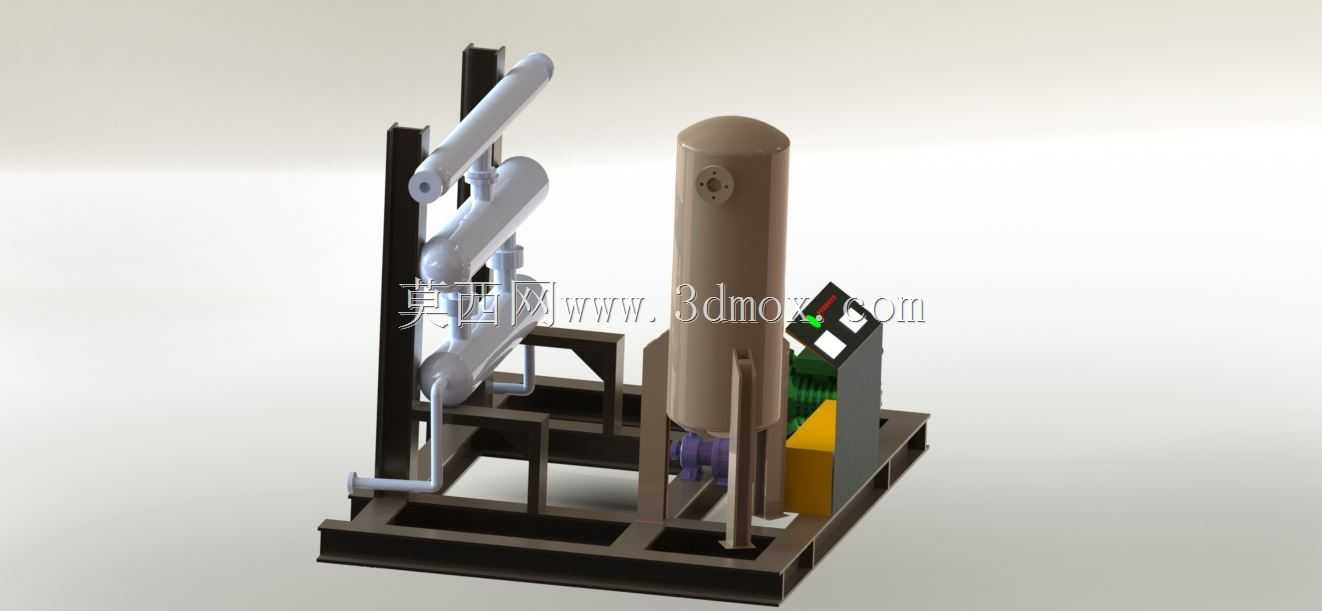

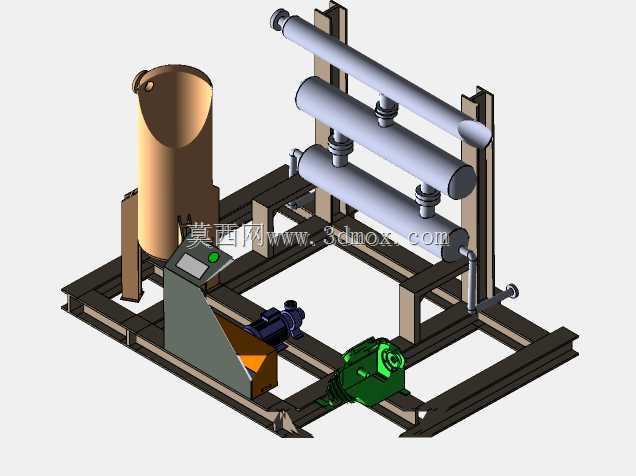

这套集成式干燥处理装置，主要面向工业压缩空气系统的后端净化处理环节，常见于气动生产线、仪表供气站、喷涂作业车间等对气源含水量有明确要求的场景，作用是脱除压缩空气中夹带的液态水滴、饱和水蒸气，避免后续气动元件锈蚀、管路冻堵、喷涂面出现水痕瑕疵等问题。整套设备采用撬装式集成设计思路，所有功能部件都整合在统一的型钢焊接底座上，现场安装时不需要额外做复杂的分体找平、管路对接，只需要连通进气、出气端口，接好控制电源即可投入使用，能大幅缩减现场施工的周期与安装成本。从结构布局来看，左侧立式承压罐体承担气液分离与干燥介质承载的功能，进气端通入的高湿度压缩空气进入罐体后，通过流道扩容降低流速，让大粒径液态水滴在重力作用下沉降到罐体底部排污段，携带饱和水汽的气体则依次进入上层三组横向布置的换热管路，通过逐级降温让水蒸气凝结成液态水析出，换热管采用等径平行排布的方式，既保证足够的换热接触面积，也让管路内部的气流阻力控制在合理区间，避免压损过大影响后端供气压力。底座右侧布置的动力泵组负责制冷介质的循环输送，为换热管路提供稳定的冷源，泵组与换热管路之间采用硬管连接，接口处做密封处理，避免运行过程中出现介质渗漏。紧邻罐体的电控柜体集成了设备运行的控制单元，柜体面板设置状态指示灯与操作显示窗口，运行人员可以直接通过面板查看设备运行状态、调整运行参数，柜体做了防尘密封处理，适配车间多粉尘的使用环境。设计过程中充分考虑了日常维护的操作空间，罐体排污口、泵组检修位、电控柜接线端都预留了足够的操作距离，不需要拆解其他部件就能完成常规的滤芯更换、排污操作、泵组检修工作。整套设备的安装边界充分考虑了标准工业厂房的通道尺寸，撬装底座的长宽尺寸适配常规货运托盘的运输要求，整体重心落在底座中心区域，吊装转运时不需要额外做配重平衡，设备顶部预留的吊点可以直接配合车间行车完成整机组的吊装移位。管路排布采用分层平行布置的方式，既压缩了整体的占地空间，也让管路走向清晰直观，方便后期排查管路故障、更换密封管件。
