小型工厂用折臂式起重吊运设备结构

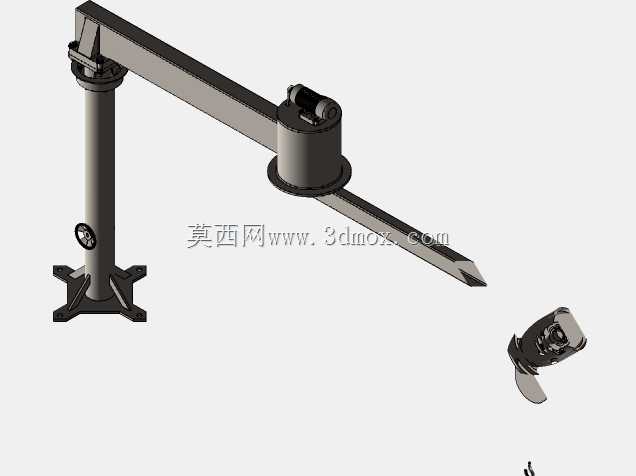

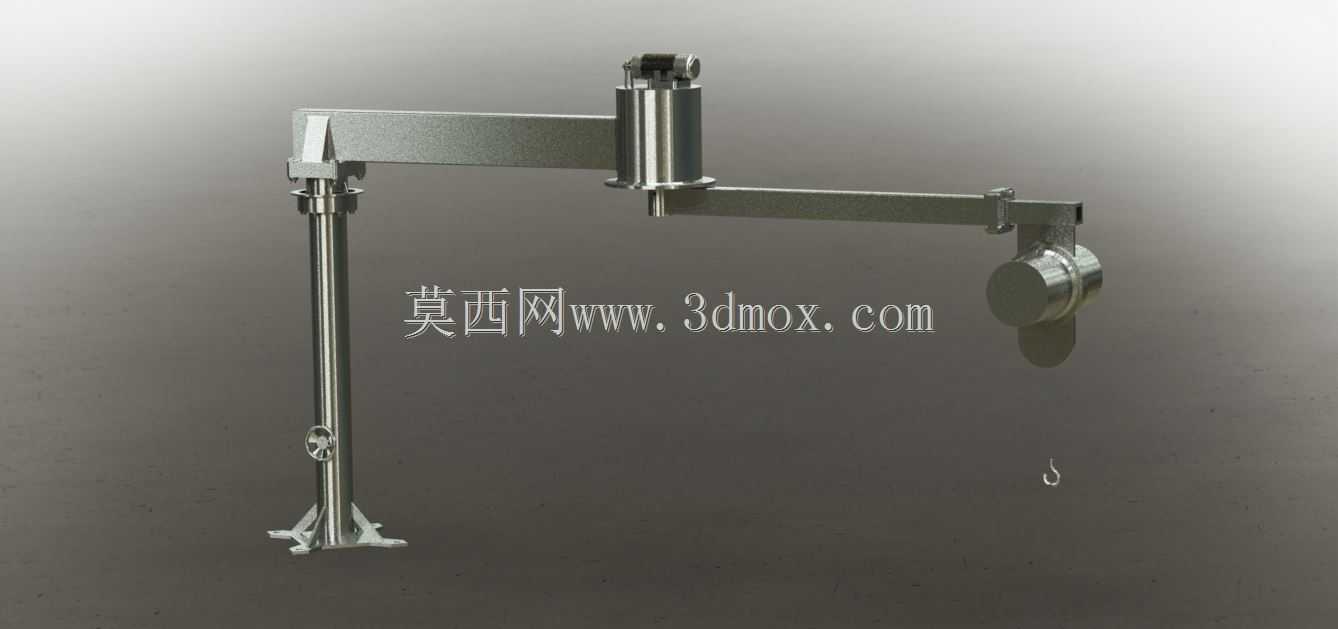

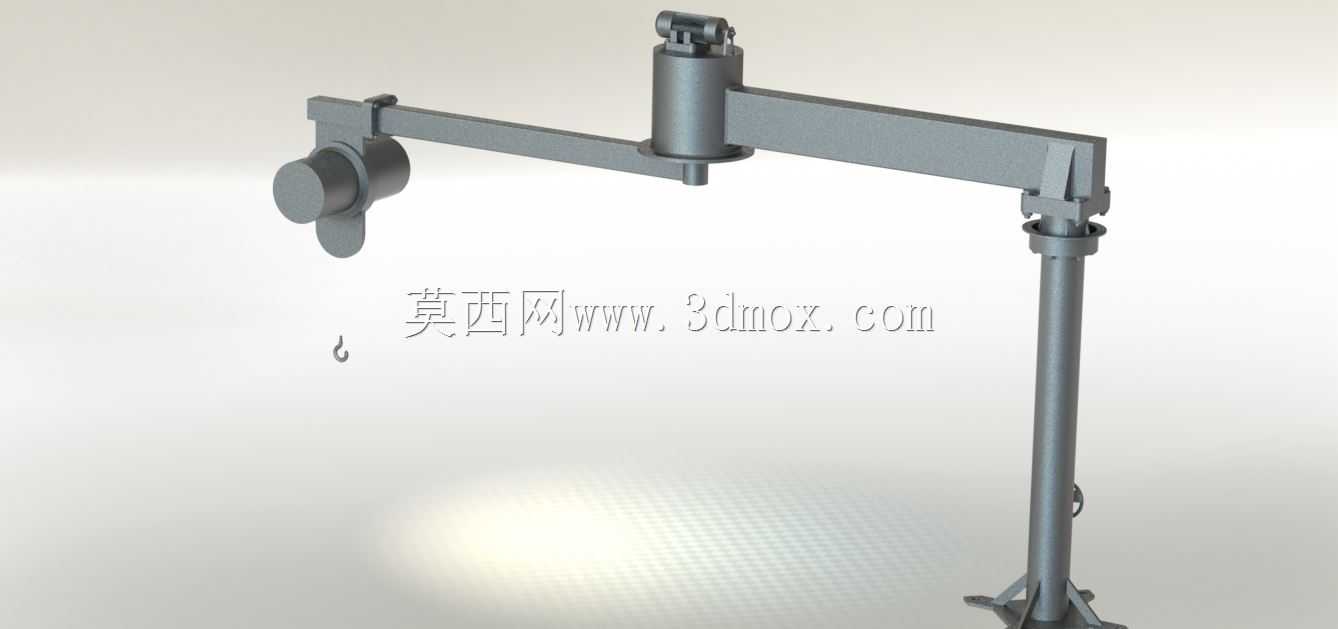

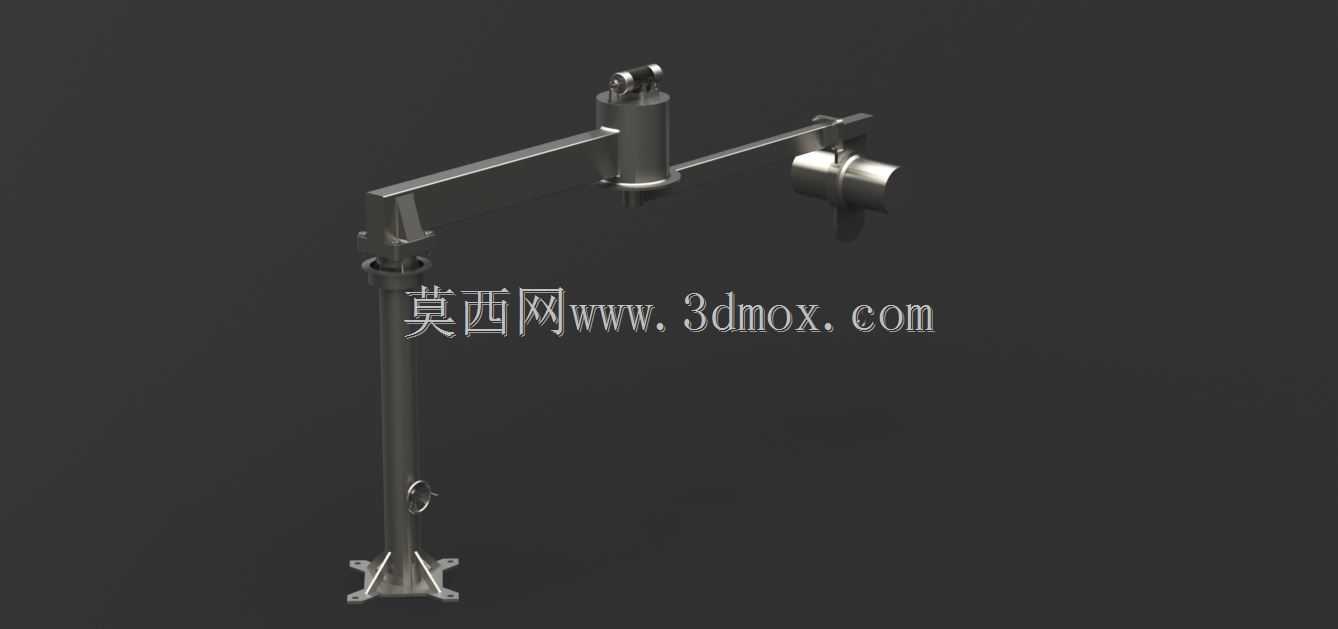

这款折臂式小型起重设备，主要面向小型加工车间、机修工位、轻型装配产线的近距离物料吊运场景设计，适配常规厂房内无法安装大型行吊、又存在频繁轻型重物移位需求的作业环境，比如机加工工位的工件上下料、维修区的零部件拆装吊运、仓储区的轻型货物码放移位，覆盖100公斤以内重物的小范围吊装作业需求。设备采用立柱式安装结构，底部设计带加强筋的三角支撑法兰盘，可直接通过膨胀螺栓固定在水泥地面，也可搭配加重底座做成移动式结构，安装时仅需预留直径800毫米的地面操作空间，立柱总高度控制在2.2米左右，不会与常规厂房的照明线路、通风管道产生干涉，适配层高3米以上的普通工业厂房使用。结构设计上采用两级折臂加末端旋转吊点的布局，主臂与副臂之间通过铰接转轴连接，可在水平方向实现180度的折叠伸展，最大作业半径可达1.8米，覆盖立柱周边的圆形作业区域，立柱顶部的旋转座可实现360度水平回转，操作人员仅需施加很小的推力就能带动吊臂转动，调整重物的落点位置，无需额外配置电动回转机构，降低设备整体成本与后期维护难度。主立柱上配置手动锁紧机构，可根据作业需求调整吊臂的整体安装高度，适配不同高度的作业台面，末端吊点处预留了吊钩安装位，可搭配手拉葫芦、电动葫芦或者真空吊具使用，满足不同材质工件的吊运需求。设计过程中充分考虑了小型工厂的使用痛点，整体结构全部采用标准型材与机加工件拼接，没有复杂的异形铸造件，后期维护更换配件成本低，臂架部分采用矩形钢管焊接成型，在保证结构刚性的前提下尽可能降低自重，避免设备整体过于笨重导致操作费力，各铰接位置都配置了自润滑铜套，长期使用无需频繁加注润滑脂，降低日常维护工作量。设备的配重结构集成在折臂的末端转轴处，无需额外在地面配置配重块，不会占用额外的车间地面空间，操作时操作人员站在吊臂侧面即可完成全部的起吊、移位、落料动作，作业视线无遮挡，能有效避免吊装过程中的碰撞风险，适配单人操作的轻型吊装作业场景，相比大型行吊投入成本低、安装周期短，相比手动葫芦吊运范围更大、操作更省力，能有效降低车间轻型物料搬运的劳动强度，提升工位作业效率。
