便携式手持角向磨削打磨工具结构设计

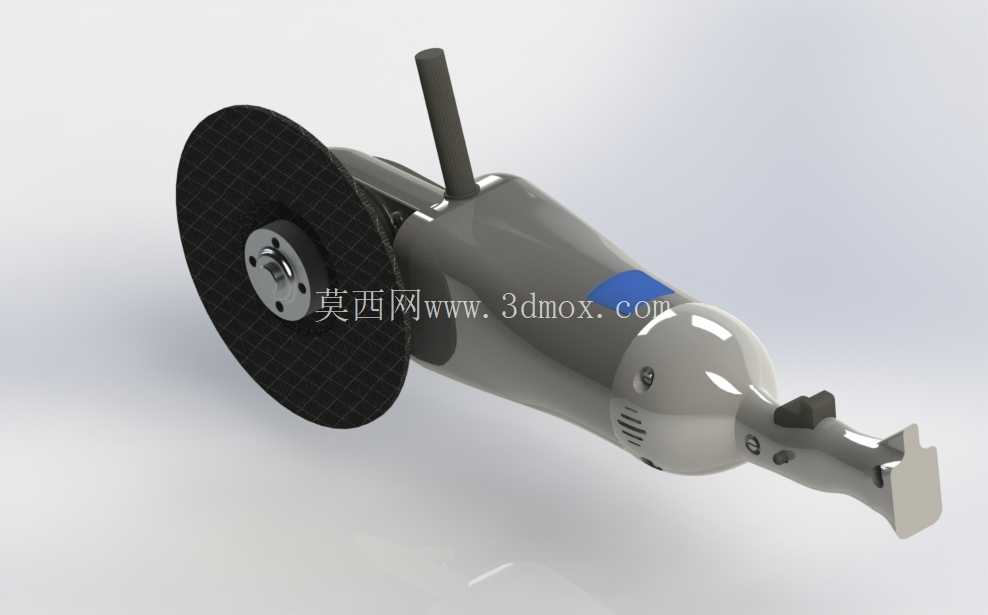

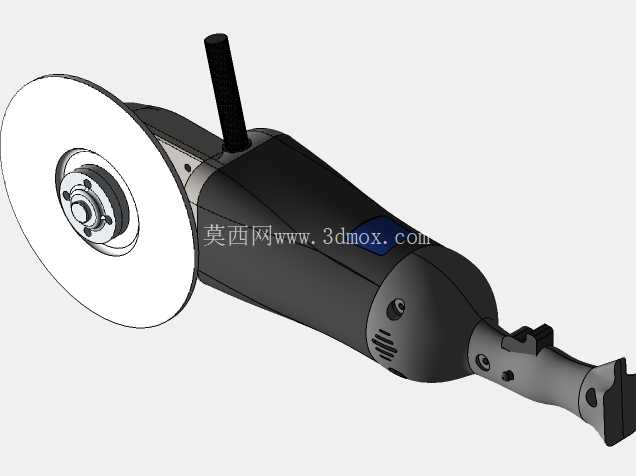

这款手持角向打磨工具的三维结构设计，核心围绕现场作业的便携性与操作稳定性展开，在结构布局上充分考虑了一线作业人员长时间握持的操作习惯，整机重心沿握持手柄轴线分布，作业时手腕承受的偏载力矩控制在合理区间，避免长时间操作带来的疲劳感。从实际应用场景来看，这类工具广泛覆盖金属构件焊后焊缝打磨、铸件表面飞边清理、五金工件表面除锈抛光、小型型材切割下料等作业环节，不管是车间内的工位固定作业，还是户外安装现场的临时修整作业，都能适配不同的工况需求。

在功能结构设计上，工具前端的砂轮安装位采用标准法兰锁紧结构，可适配同规格的树脂砂轮切割片、钹形金刚砂打磨片、抛光轮等不同作业附件，更换附件时仅需配合轴锁结构即可快速完成拆装，无需额外的复杂工装辅助。侧置辅助手柄采用螺纹连接结构，可根据操作人员的左右手操作习惯，选择安装在机头左侧或者右侧的螺纹孔位，在进行大磨削量作业时，辅助手柄能够提供额外的握持支撑点，抵消砂轮接触工件时产生的反扭矩，提升作业过程的操控稳定性。机身尾部的电源进线位置做了防弯折护套结构设计，避免作业过程中线缆反复弯折导致的线芯断裂问题，延长线缆的实际使用寿命。

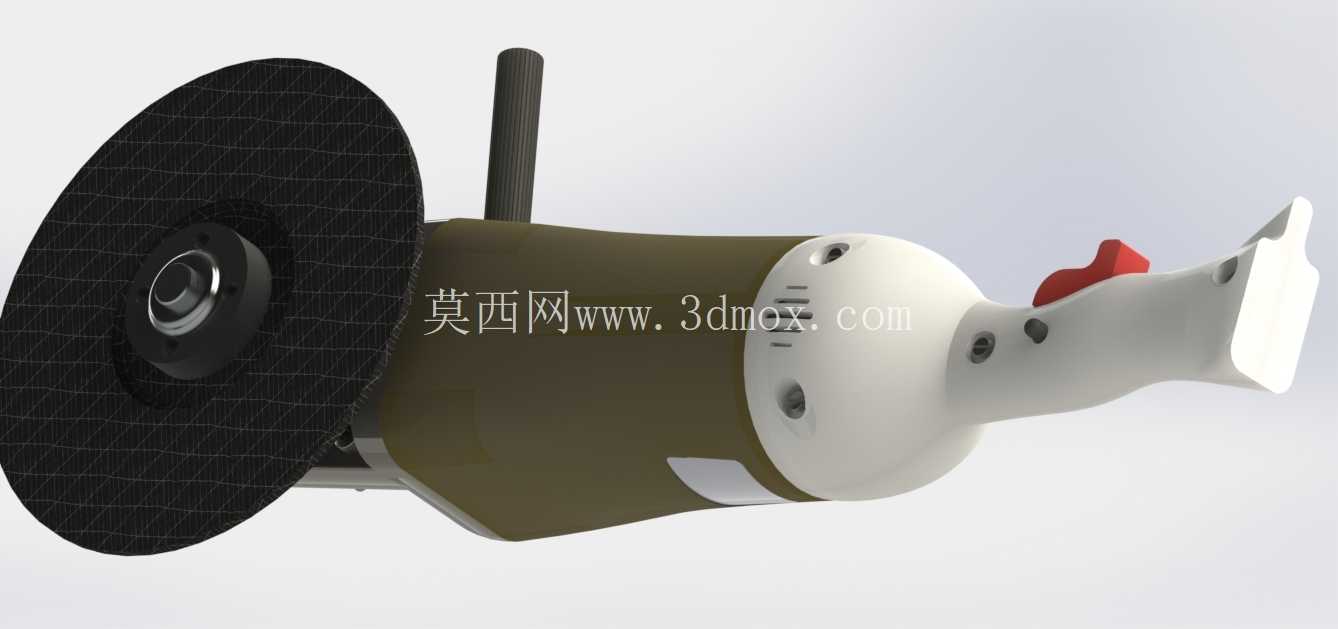

机身外壳采用分段式结构设计，机头位置的齿轮传动腔做了加强筋布局，能够承受磨削作业时的持续振动载荷，握持段的外壳做了贴合手型的曲面造型，表面预留的防滑纹理区域能够在手部沾有少量切削液或者金属粉尘的情况下，依然保持足够的握持摩擦力，避免操作过程中出现滑脱风险。机身上的开关位置布置在握持区域的拇指可控范围内，操作人员无需改变握持姿势即可完成设备的启停操作，开关本身做了防尘密封结构，能够阻挡金属粉尘进入开关内部造成的接触不良问题。机身侧面的散热槽沿气流走向布置，配合内部电机的散热风叶，能够在持续作业过程中将电机运转产生的热量及时排出，避免长时间高负载作业导致的电机过热问题。

从安装边界与尺寸适配角度来看，整机长度控制在单手握持的合理区间，最大外径处不会对狭窄空间内的作业造成干涉，在进行构件内角、狭小腔体内部的打磨作业时，机头部分的尺寸能够顺利进入作业区域，不会因为外形尺寸过大导致无法接触加工面。砂轮防护罩采用快调结构，可根据作业角度需求快速调整防护罩的遮挡方位，阻挡磨削过程中飞溅的金属磨屑与火花，避免飞溅物对操作人员造成伤害，防护罩的厚度满足抗冲击要求，即使出现砂轮片意外碎裂的情况，也能够有效阻挡碎裂的砂轮块飞出。

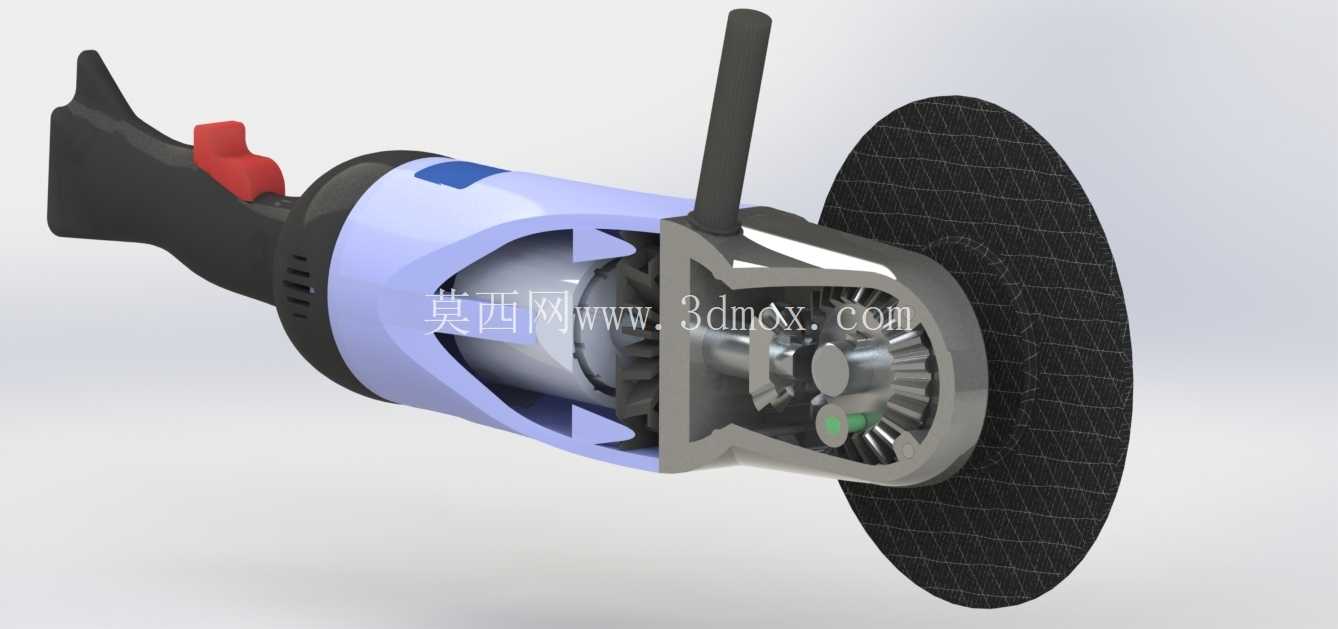

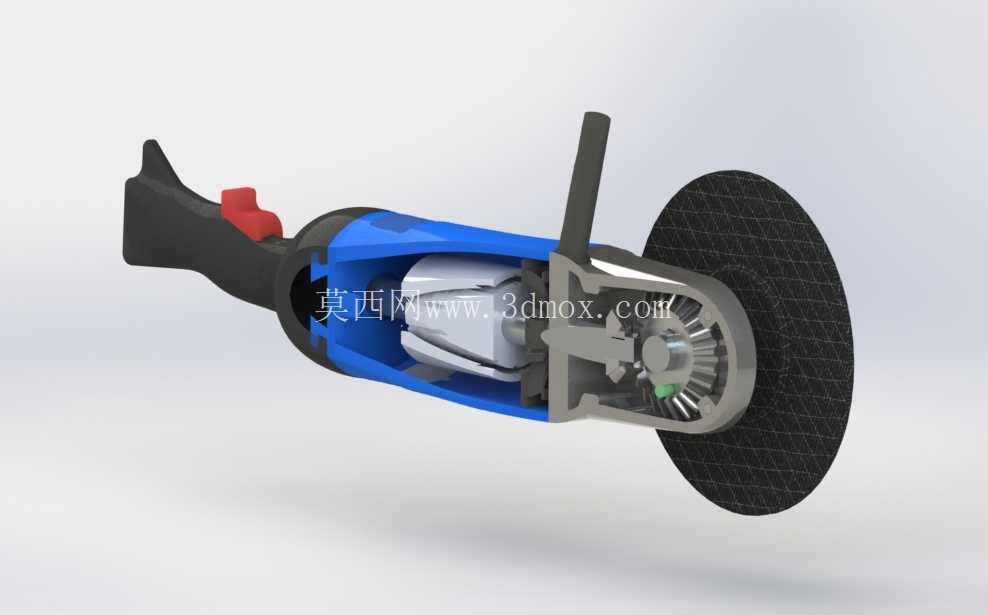

在内部传动结构的布局上，电机输出轴通过螺旋锥齿轮副将动力传递至砂轮安装轴，传动夹角为90度，齿轮参数的匹配兼顾了输出扭矩与转速需求，针对金刚砂打磨片的作业特性，输出转速控制在合适的区间内，既保证磨削作业的效率，也避免转速过高导致的砂轮片异常磨损。整机的装配间隙做了合理控制，运动部件之间的密封结构能够阻挡金属粉尘进入传动腔与电机腔，减少粉尘对内部运动部件的磨损，提升工具的整体耐用性。
