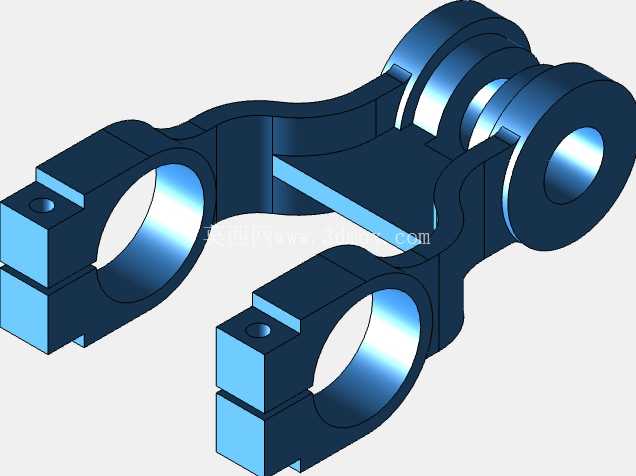

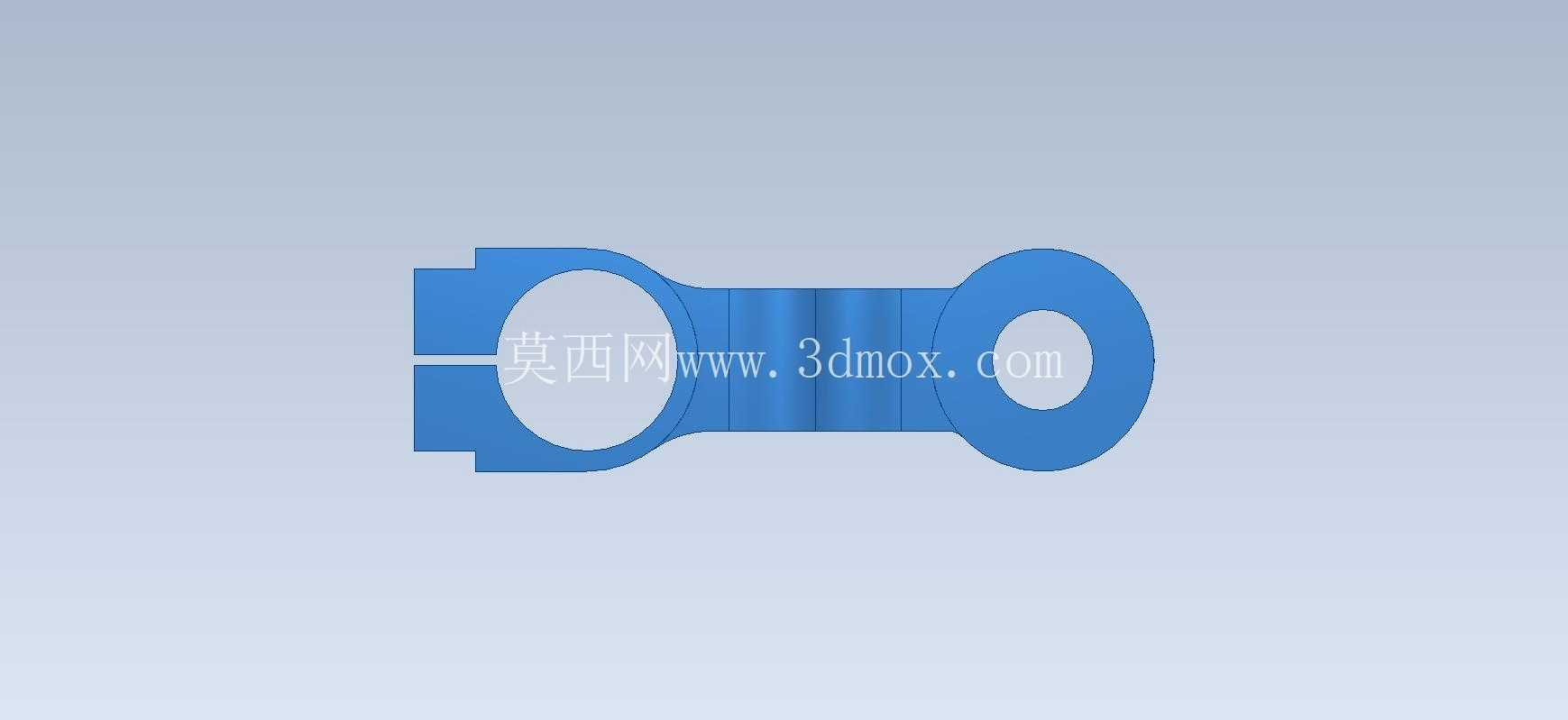

双环铰接式连接支架结构设计练习

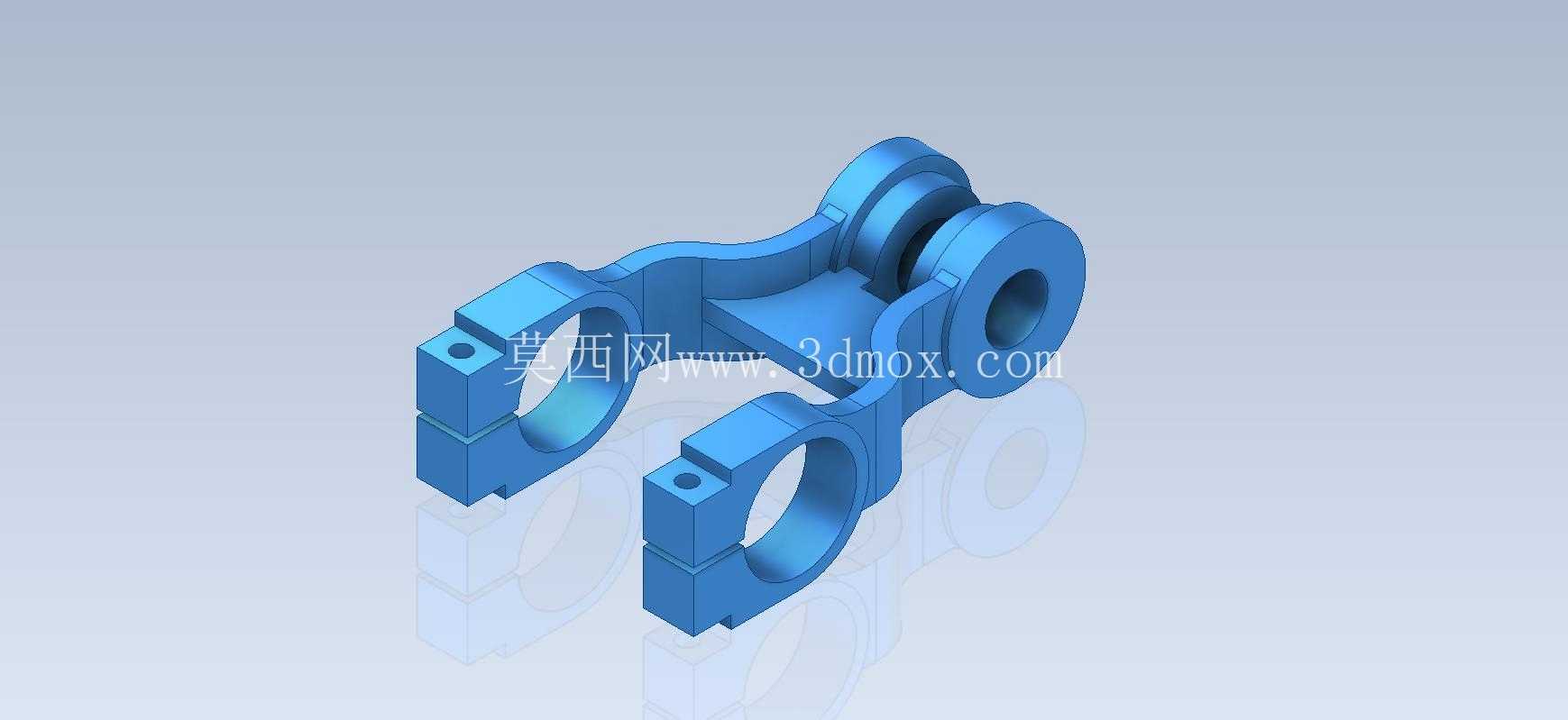

日常做结构建模练习时，这类双环铰接支架是很典型的构型训练载体，很多小型传动、夹持类设备里都能找到类似结构的影子。先从实际应用场景说起，这类双环带铰接端的零件，常出现在轻载连杆机构、工装夹具的联动臂、小型自动化设备的传动连接部位，用来实现两个运动部件之间的铰接传动，同时保证连接端的同轴度与安装稳定性，避免运动过程中出现卡滞、偏载的问题。

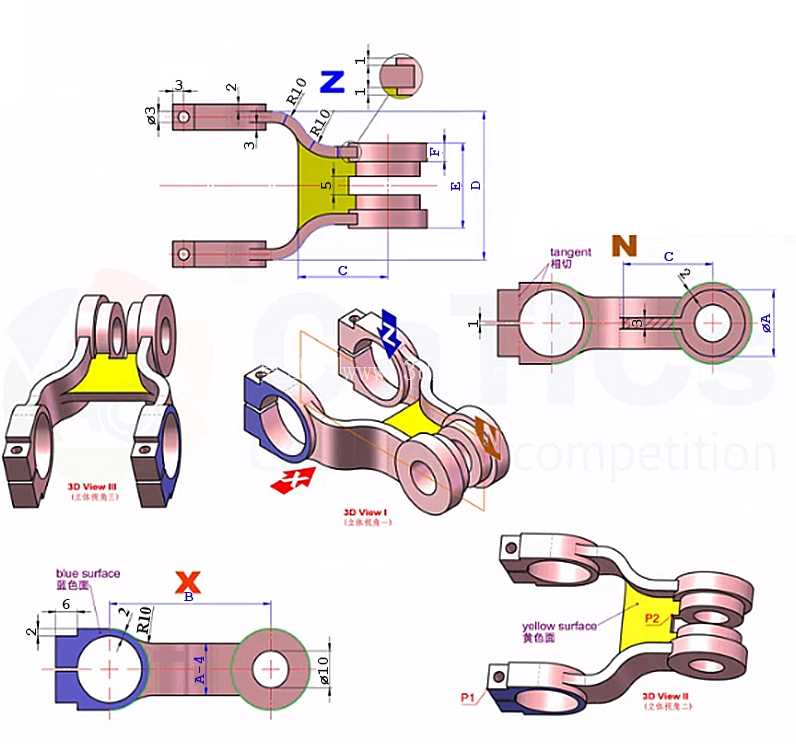

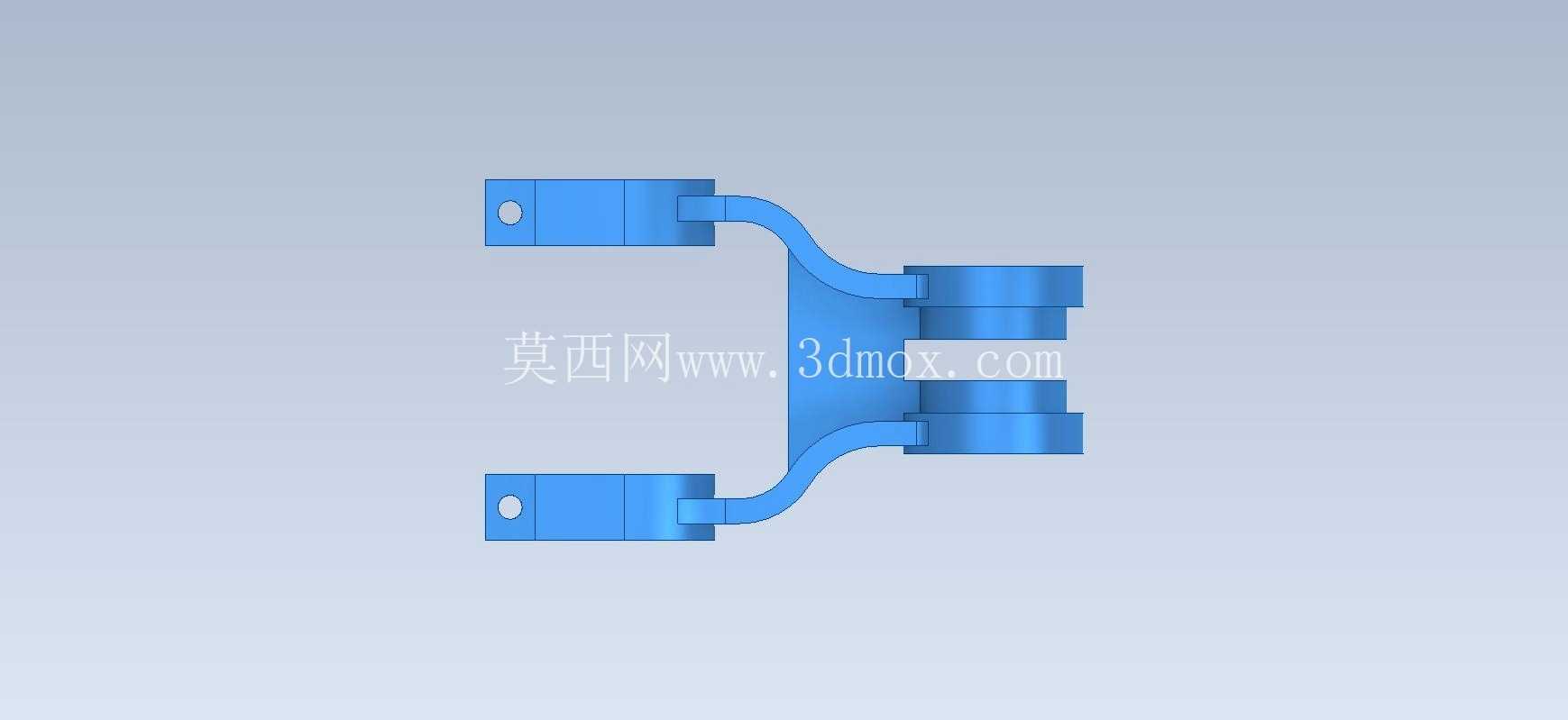

拿到这类零件的建模需求时，首先要梳理清楚设计基准，整个零件的核心基准是中间的连接腹板，所有环形结构、安装凸台都以腹板的中心平面为对称基准展开，这样能保证后续装配时两侧受力均匀。从尺寸边界来看，给定的参数里A=18对应安装凸台的定位尺寸，直接决定了安装孔的中心距，这个尺寸是和配套的紧固件规格绑定的，实际设计时要匹配对应螺栓的穿装空间，不能出现孔位偏斜导致紧固件无法装配的问题；B=45是单侧环形结构的中心到铰接端的中心距，这个尺寸直接影响连杆机构的传动行程，设计时要结合运动仿真校核运动极限位置，避免和周边部件发生干涉。

C=25是两侧环形夹片的开口间距，这个尺寸要和被夹持的轴径尺寸匹配，开口处的安装凸台就是用来穿装锁紧螺栓的，装配时通过螺栓收紧开口，让环形内孔抱紧对应的转轴，实现无间隙的铰接配合，这里要注意凸台上的安装孔深度要足够，保证螺栓啮合长度满足锁紧力要求，避免受载后出现松脱。D=40是铰接端的轴孔直径，这个孔是整个零件的转动副核心，加工时要保证内孔的圆柱度和表面粗糙度，不然转动时会出现阻尼不均、磨损加快的问题，设计时如果是频繁转动的工况，还要考虑在孔内加装衬套，降低基体的磨损，后期维护只需要更换衬套即可，能大幅降低维护成本。

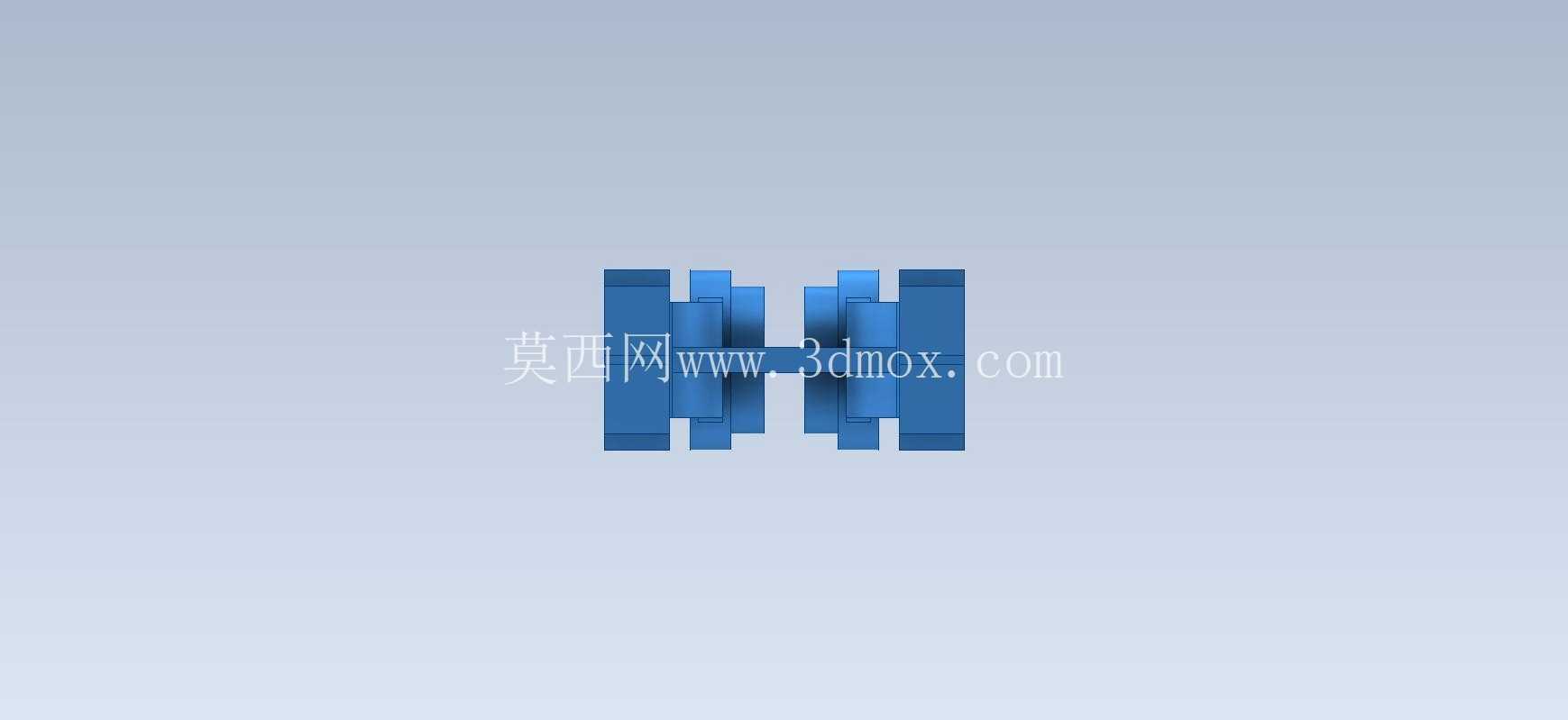

E=23是铰接端的轴向宽度，这个尺寸决定了铰接副的接触面积，直接影响接触面的压强，宽度过小会导致单位面积压力过大，加快磨损速度，宽度过大则会增加不必要的零件重量，还会占用更多装配空间，设计时要结合实际负载计算合理的宽度值。F=5是中间连接腹板的厚度，腹板是连接两侧夹环和铰接端的核心承力结构，厚度选择要结合受力工况做强度校核，避免受载后出现腹板变形，导致两侧夹环偏斜，影响铰接转动的顺畅度，腹板和环形结构、铰接端的连接处要做合理的圆角过渡，避免应力集中，尤其是受交变载荷的工况下，应力集中位置很容易出现疲劳断裂的问题。

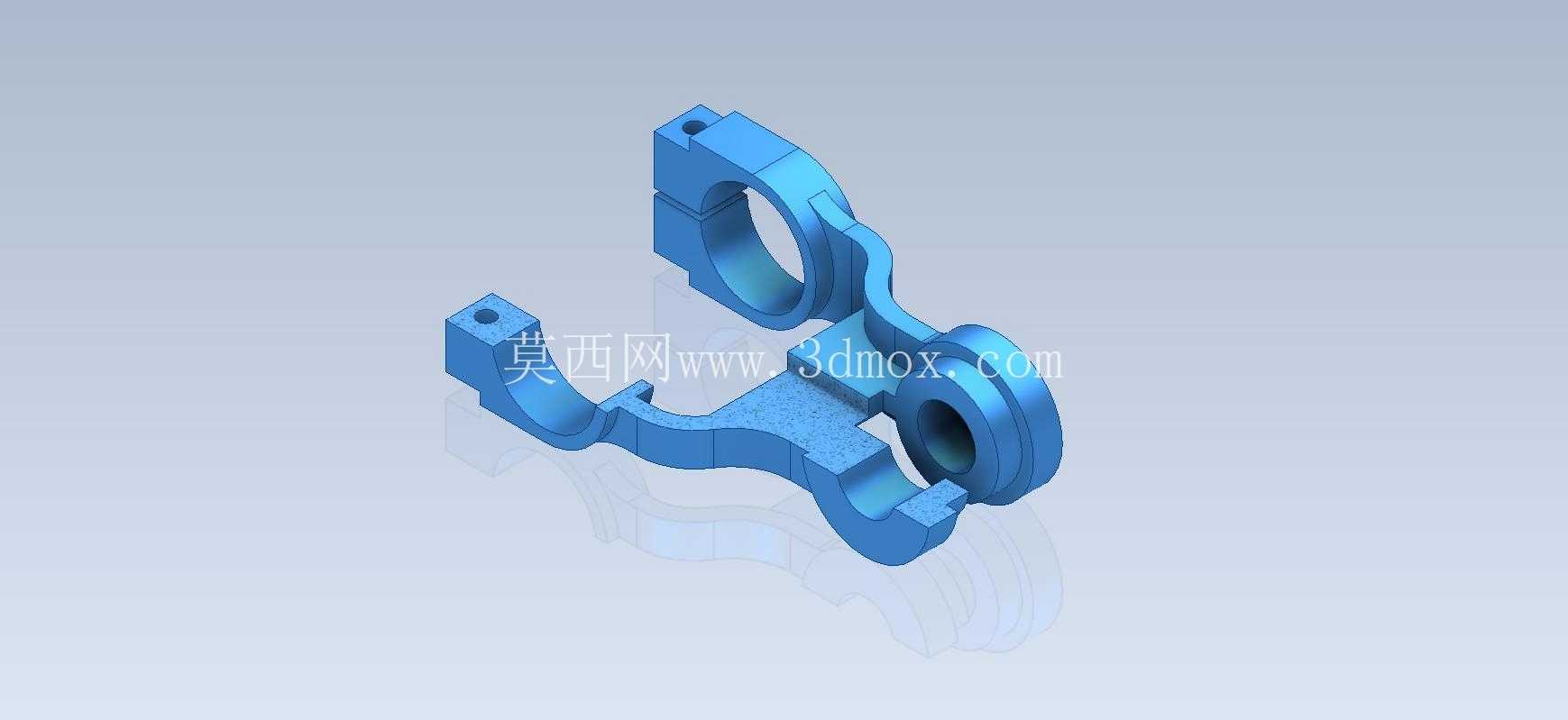

建模过程中要注意几个细节，首先是两侧环形结构的同轴度，虽然两个环是分体式的开口结构，但内孔的同轴度必须控制在合理公差范围内，不然抱紧转轴后会出现别劲的问题；其次是安装凸台的位置，凸台上的安装孔要和环形开口的中心平面对齐，保证锁紧时螺栓的受力方向沿着开口的收紧方向，不会产生额外的侧向力；还有铰接端的端面要和内孔轴线保证垂直，不然装配后和配合件的端面会出现间隙，导致传动过程中出现轴向窜动。

这类零件虽然结构不算复杂，但很考验建模者对基准选择、工艺合理性、装配匹配性的理解，很多新手建模时只照着外形画，忽略了各个尺寸对应的实际功能，比如把安装凸台的位置做偏，或者腹板和环的连接处没做圆角，导致做出来的模型只具备外形，完全不符合实际生产和装配的要求。实际生产中这类零件一般选用铝合金或者工程塑料制作，轻载工况下用工程塑料可以降低重量和成本，有一定强度要求的工况下用铝合金做阳极氧化处理，既能保证强度，也能提升耐磨和耐腐蚀性能。装配的时候要注意，先把铰接端的转轴装到位，再把两侧的环形结构套到对应的轴上，最后拧紧开口处的锁紧螺栓，拧紧力矩要控制在合理范围，避免力矩过大导致环形结构出现塑性变形，失去抱紧力。

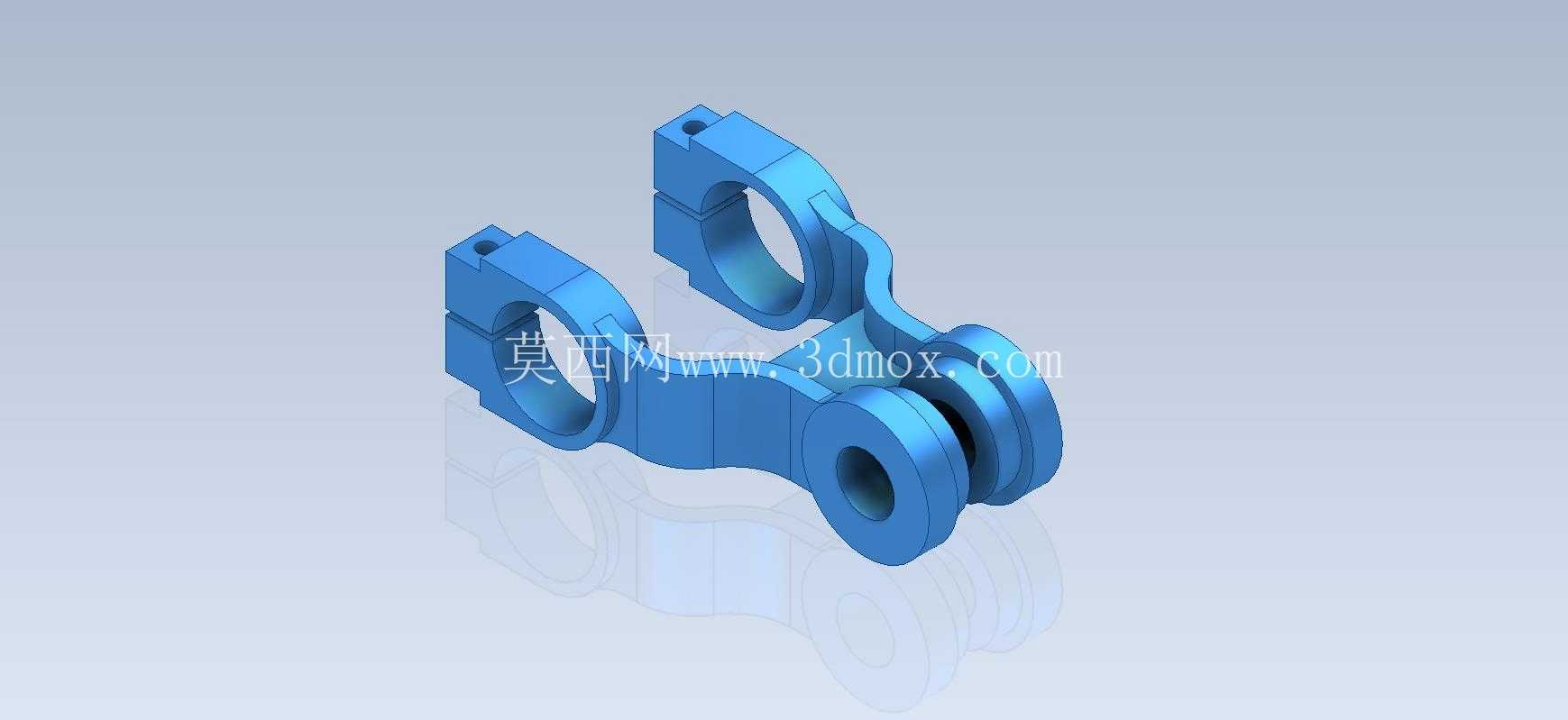

从结构优化的角度来说，如果是负载更大的工况，可以在腹板位置加设加强筋，提升腹板的抗扭和抗弯强度，不需要整体增加腹板厚度就能大幅提升结构强度，有效控制零件重量；如果需要频繁调整抱紧力，还可以在开口位置加装调整垫片，通过增减垫片厚度来调整抱紧的预紧力，适配不同公差的配套轴件。这类铰接支架的核心功能就是实现两个部件之间的可动连接，同时传递一定的扭矩和负载，设计时所有的尺寸和结构细节都要围绕这个核心功能展开，不能为了外形好看随意更改关键尺寸，不然会直接影响整个机构的运行稳定性。
