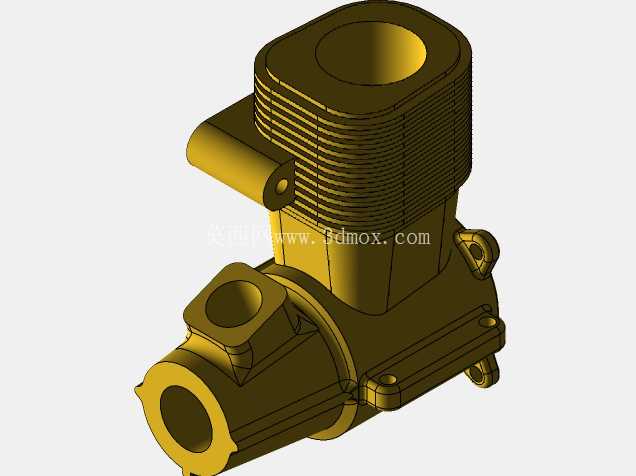

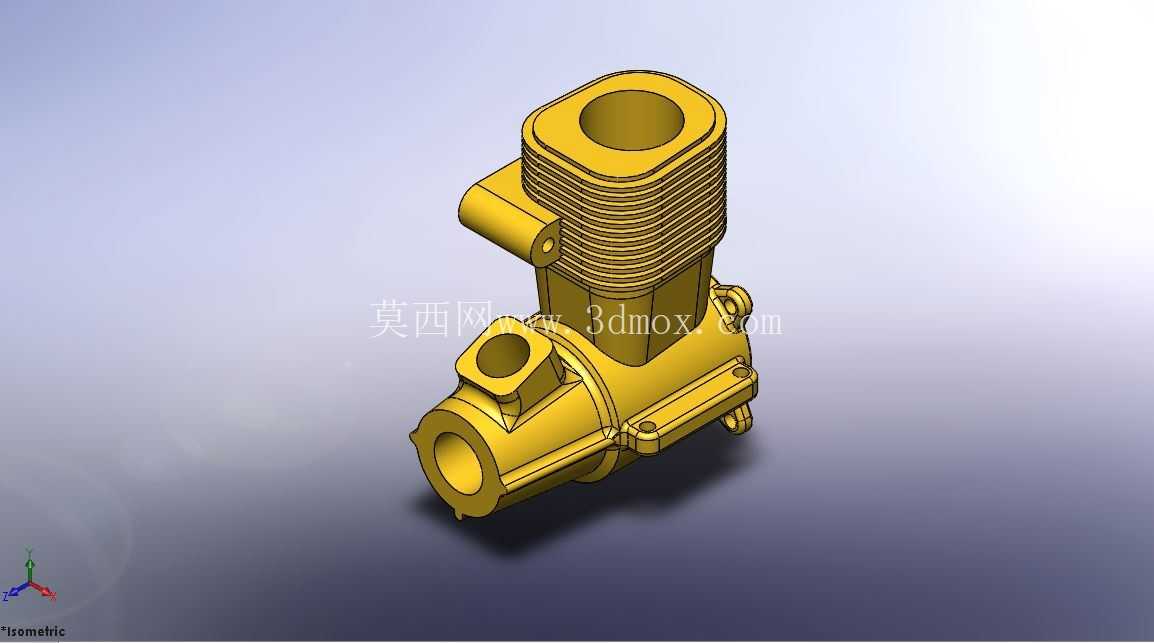

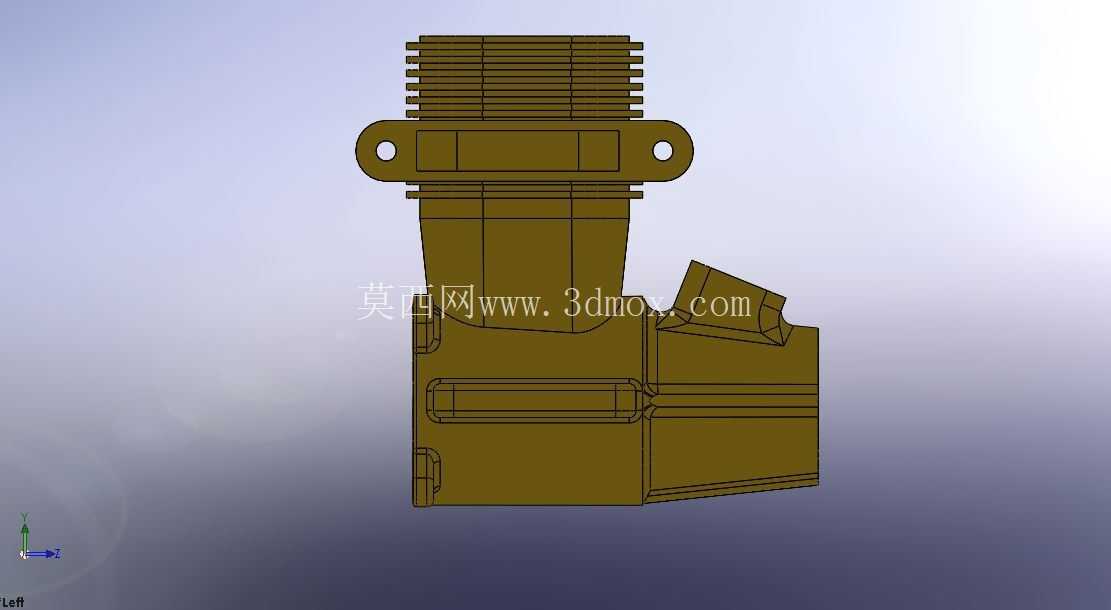

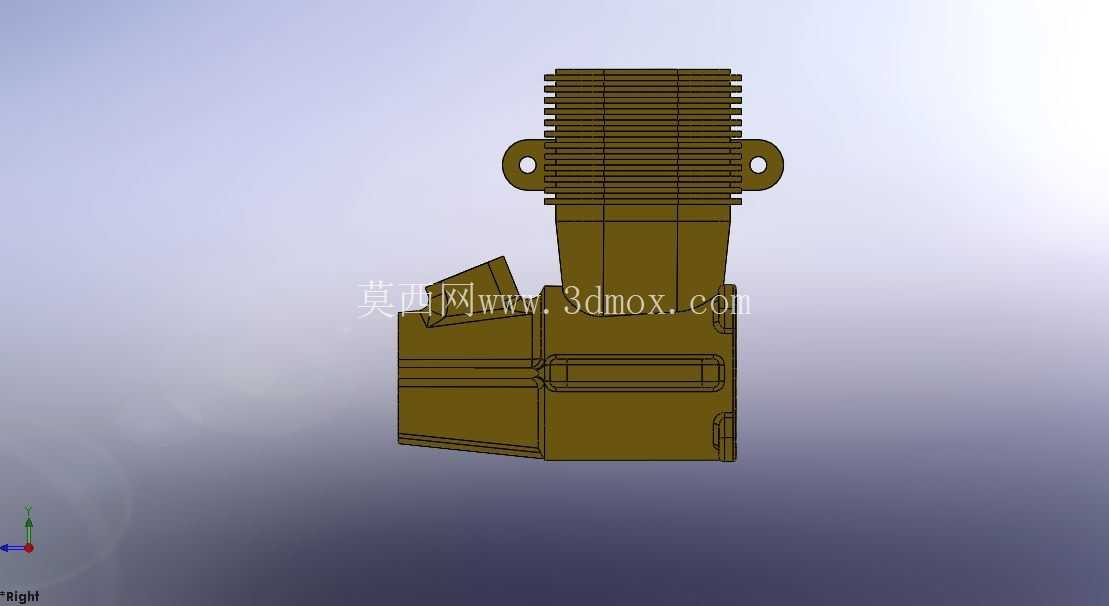

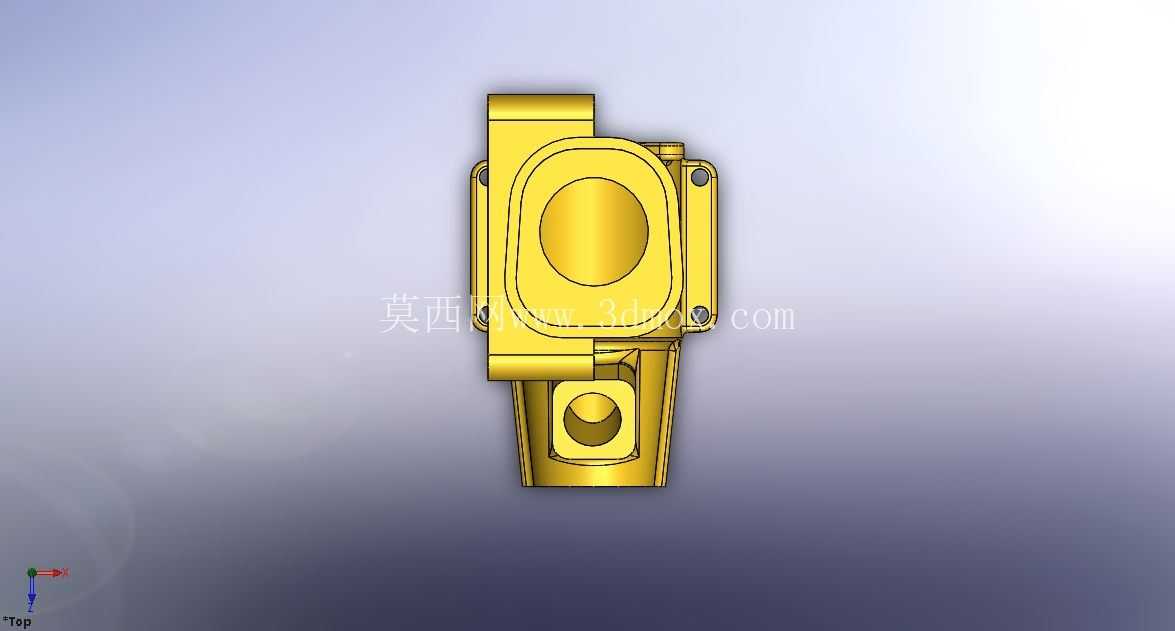

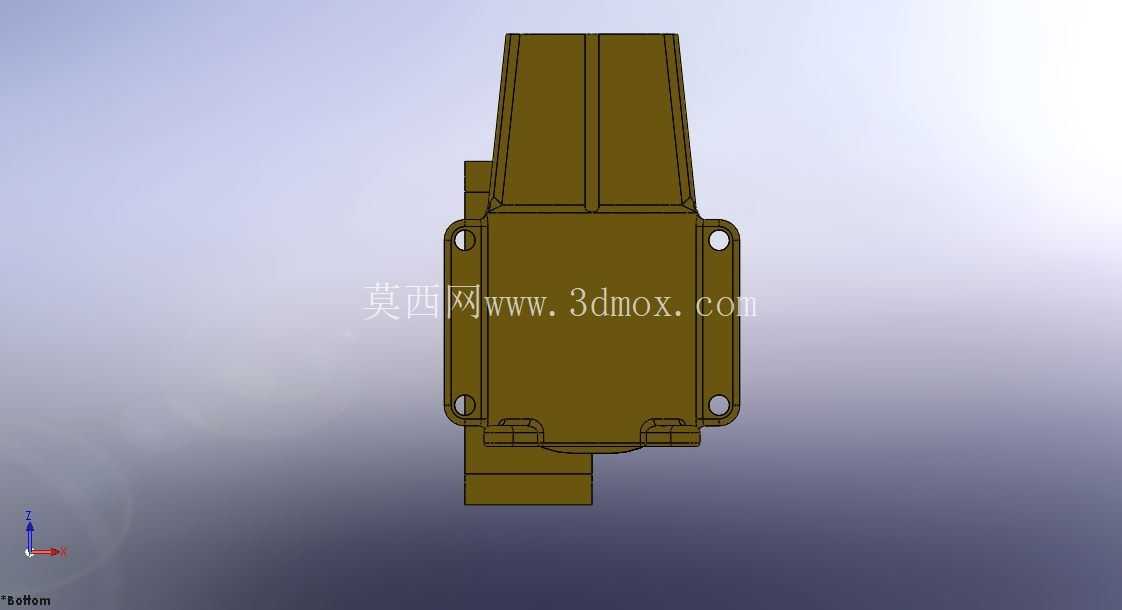

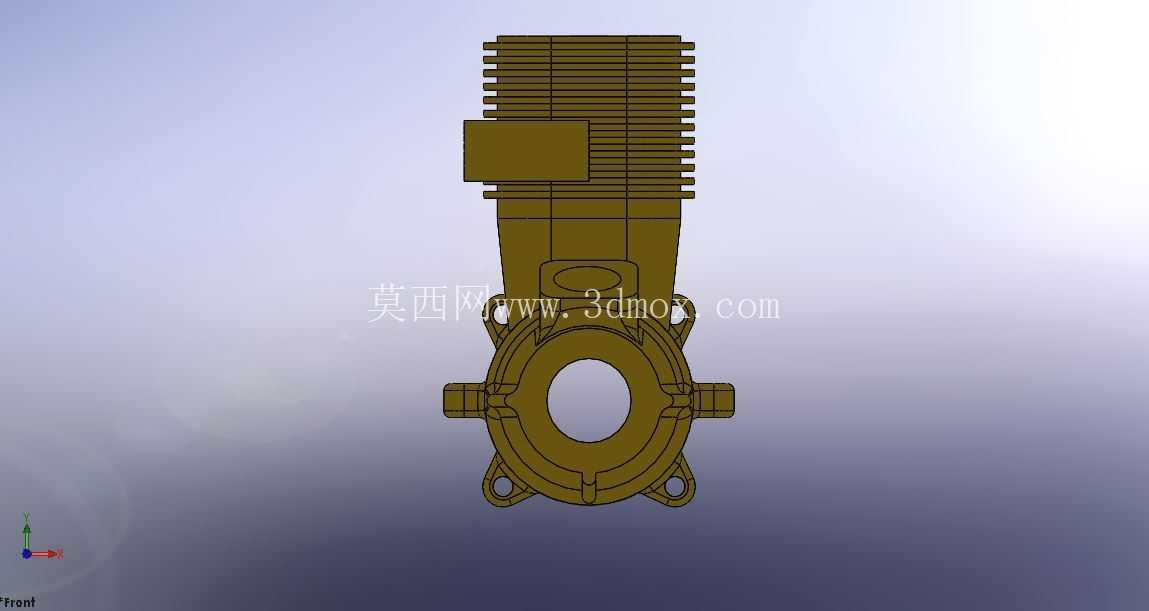

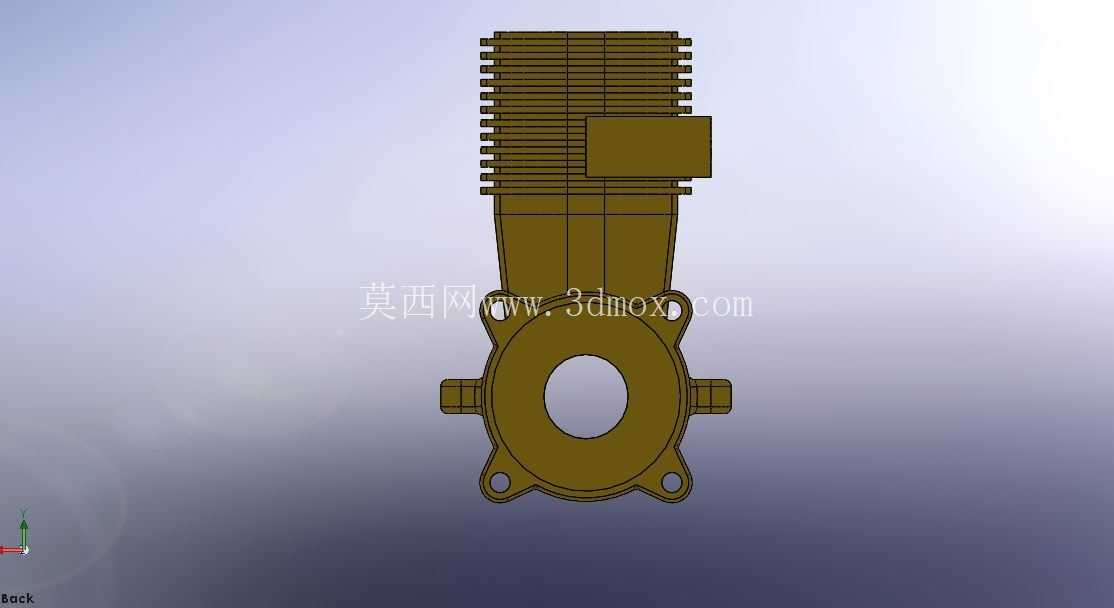

单缸风冷内燃机气缸组件结构练习模型

该零件为小型单缸风冷内燃机的核心气缸主体构件，在通用小型动力设备领域应用广泛，覆盖园林机械、小型发电机组、微型摩托、农用植保动力机具等场景，是这类设备中承担燃烧做功导向、热量导出、缸体密封连接功能的核心承载部件。从实际使用场景来看，这类风冷气缸不需要配套复杂的水冷循环管路，整体结构轻量化程度高，维护成本低，非常适合小排量、持续中低负荷运行的动力设备，在丘陵山区零散农用作业、城市园林修剪、户外应急供电等缺乏持续维护条件的场景下，这类结构的气缸部件占比极高。

从功能特性上看，零件上部的密集等距鳍片结构是风冷散热的核心设计，每一片鳍片的厚度、间距都经过热传导效率校核，既保证气缸工作时燃烧产生的热量能通过鳍片快速和流经表面的空气完成热交换，将缸壁温度控制在润滑油耐受区间内，避免活塞环过热卡滞、缸壁润滑失效拉缸的问题，同时鳍片的排布方向顺着设备运行时的自然进风流向设置，不需要额外增加大功率冷却风扇就能满足散热需求，降低整机功耗。上部侧方的凸台结构为进排气道或者气门安装座的集成位置，将气道和缸体做一体化设计，减少了额外连接的密封面数量，降低了高温高压燃气泄漏的风险，同时缩短了气道长度，提升小型内燃机的进排气效率。下部的环形主体为气缸工作腔的外壁，中间的通孔为活塞往复运动的导向腔，内壁需要经过高精度珩磨处理，保证和活塞环的配合密封性，减少做功过程的燃气下窜。下部延伸出的带孔安装耳为缸体和曲轴箱的连接定位结构，两个对称的凸台销轴结构用于安装缸体固定螺栓或者附属管路支架，底部的环形法兰面需要和曲轴箱上平面做高精度贴合，配合密封垫实现曲轴箱腔体的密封，避免润滑油泄漏。

从设计思路来看，这个练习模型的建模逻辑完全贴合实际工程开发流程，首先确定气缸的公称缸径尺寸，也就是下部中心通孔的直径，这个参数直接决定内燃机的单缸排量，是整个零件设计的核心基准，所有后续结构都围绕这个中心轴线展开。之后根据目标机型的散热需求计算所需的散热总面积，倒推上部散热鳍片的数量、单片鳍片的外伸长度、相邻鳍片的间距，建模时通过线性阵列的方式快速生成鳍片结构，同时对鳍片和缸体主体的连接位置做圆角过渡，避免应力集中导致的鳍片受震断裂——毕竟小型内燃机运行时振动频率高，应力集中位置很容易在长期交变载荷下出现裂纹。下部安装耳的孔位位置需要和配套曲轴箱的安装孔位做完全匹配，建模时需要严格控制孔位的位置度公差，避免实际装配时出现螺栓无法穿入、贴合面间隙不均导致的密封失效问题。侧方凸台的位置需要和缸盖的对应气道位置对齐，保证气道的连通顺畅，减少气流阻力。

从安装边界来看，这类气缸的整体轴向尺寸需要匹配活塞的行程长度，保证活塞运行到上止点和下止点时都不会超出缸体的有效导向范围，下部法兰的安装平面平面度需要控制在0.05mm以内，保证密封垫受压均匀，安装耳的螺栓孔孔径比固定螺栓大0.2-0.3mm，预留足够的装配调整余量，抵消缸体受热膨胀带来的尺寸位移。上部散热鳍片的最大外圆直径需要控制在整机导风罩的内径范围内，保证导风罩能完全覆盖所有鳍片，让冷却空气全部顺着鳍片间隙流动，避免出现散热短路的问题。侧方凸台的外伸尺寸不能超出整机的宽度边界，避免和周边的油箱、机架部件出现装配干涉。建模过程中需要特别注意各段壁厚的均匀性，避免出现壁厚差过大导致的铸造冷却过程变形，这类气缸多采用铝合金高压铸造工艺生产，不均匀的壁厚会导致铸件内部出现缩孔、裂纹缺陷，直接影响零件的结构强度和散热性能。对于中级水平的建模练习者来说，这个模型能很好地训练基准轴建立、线性阵列特征、对称结构建模、安装孔位位置度控制的相关技能，同时能通过建模过程理解内燃机气缸的实际工程设计逻辑，避免脱离实际生产的无效建模。
