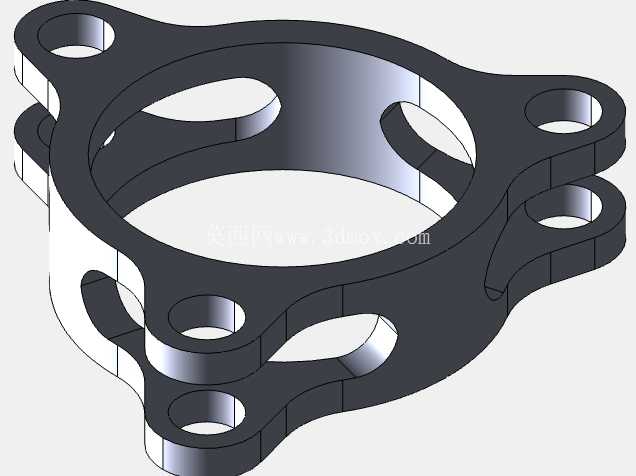

多孔法兰式环形连接机械部件结构

这类带多安装耳的环形法兰连接件，在中小型机电设备的管路对接、旋转组件轴向限位场景中十分常见，日常做结构设计练习时，这类零件是非常典型的拉伸切除综合建模训练载体，能覆盖大部分实体建模的基础操作逻辑。从实际应用场景来看，这类零件常被用在气动管路的对接限位、小型电机端盖的轴向定位、液压阀组的安装过渡环节，核心作用是通过环形内圈容纳穿过的轴类、管路类零件，再通过周边均匀分布的安装耳穿入螺栓，实现两个对接部件的同轴固定，避免对接部件出现径向窜动或者轴向偏移。

从功能特性上看，该零件采用对称式多耳布局，三个方向延伸的安装耳上分别设置贯通安装孔，安装时不需要额外调整角度对位，只要将内圈套入待固定的柱体，三个安装孔可直接与对接端的螺纹孔对齐，大幅降低现场装配的对位难度。零件本体采用等厚度板材冲压或者铣削成型，整体厚度均匀，安装后与对接面的贴合度更高，不会出现局部翘曲导致的连接松动问题。环形内圈与安装耳之间设置了多处镂空减重孔，在不降低整体结构强度的前提下，有效减少零件自身重量，降低转动惯量，当该零件用在旋转组件端部时，能减少高速旋转带来的动平衡偏差。

设计这类零件的时候，首先要确认内圈的配合公差，若内圈是与光轴配合做径向定位，需要根据配合等级选择基孔制的间隙或者过渡配合公差，若只是作为管路穿过的避让空间，内圈直径要比管路外径大1-2mm，预留安装调整余量。安装耳的位置分布要结合对接端的螺栓孔位做匹配，三个安装耳采用120度均匀分布的形式，相比两孔安装的抗扭转性能更好，相比四孔安装的对位容错率更高，安装孔的直径要比选用的螺栓直径大0.5mm左右，抵消加工带来的位置度误差，避免出现螺栓无法穿入的问题。零件的边缘全部做倒圆角处理，既可以避免加工后锋利的边缘划伤装配人员，也能减少应力集中，避免零件在受交变载荷时出现边角开裂的问题。

关于安装边界的确认，首先要明确零件的整体外轮廓尺寸，三个安装耳的最外端构成的外接圆直径，要小于安装位置的预留空间，避免与周边其他零部件产生干涉。零件的厚度要匹配螺栓的旋合长度，螺栓穿过安装孔后，旋入对接端螺纹孔的长度要保证在螺栓直径的1.2-1.5倍，确保连接强度足够。镂空减重孔的位置要避开安装孔与内圈之间的应力传递路径，不能因为开孔导致安装耳与内圈的连接部位强度不足，通常减重孔的边缘到内圈、安装孔边缘的距离要大于零件自身的厚度，保证结构刚性。这类零件建模过程中，优先采用对称建模思路，先绘制单个安装耳的草图轮廓，通过环形阵列完成整体外形绘制，再通过拉伸切除生成内圈、安装孔与减重孔，最后统一添加圆角特征，能大幅提升建模效率，也便于后续修改参数时快速调整尺寸。
