外啮合法兰安装式液压齿轮泵结构设计

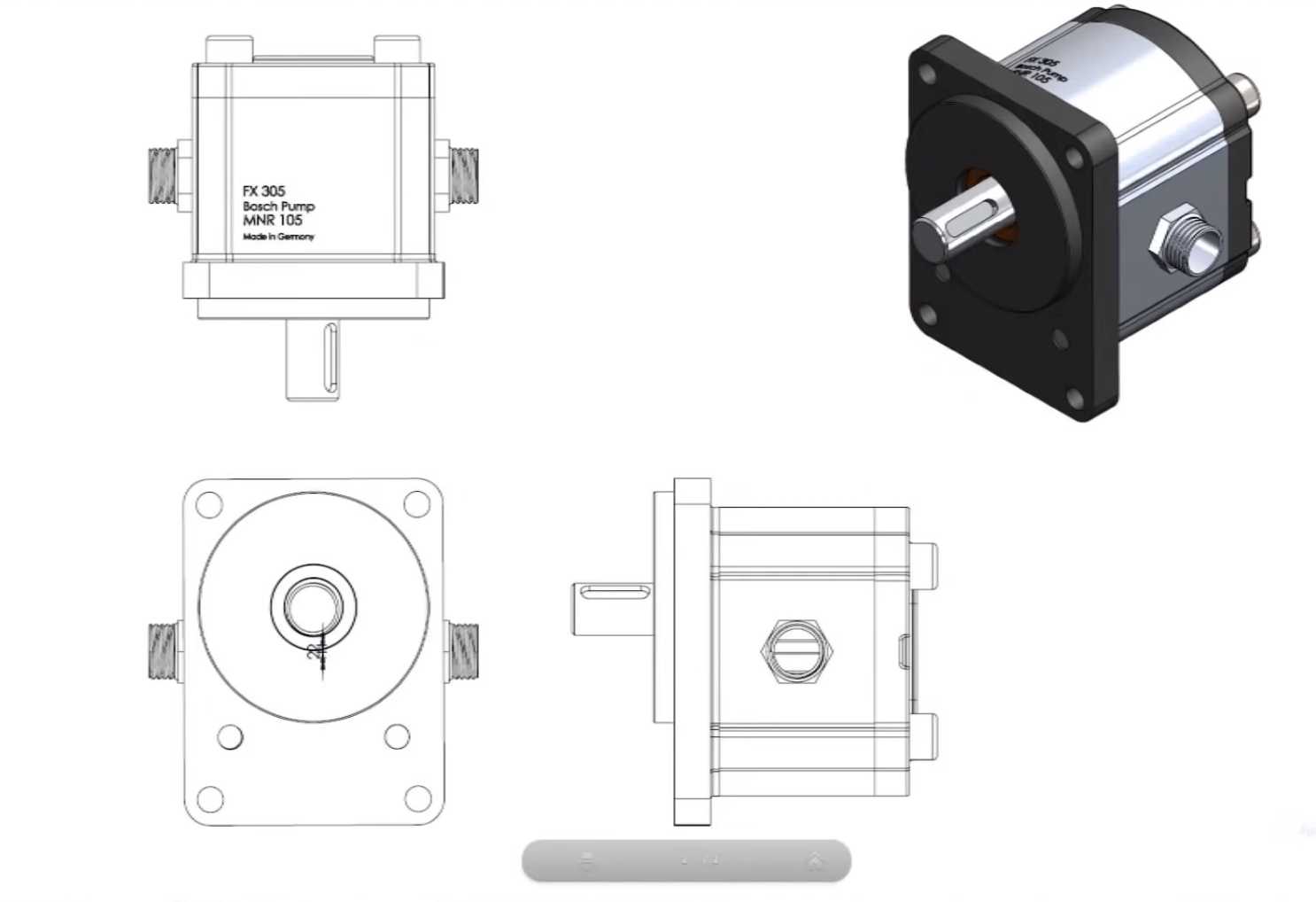

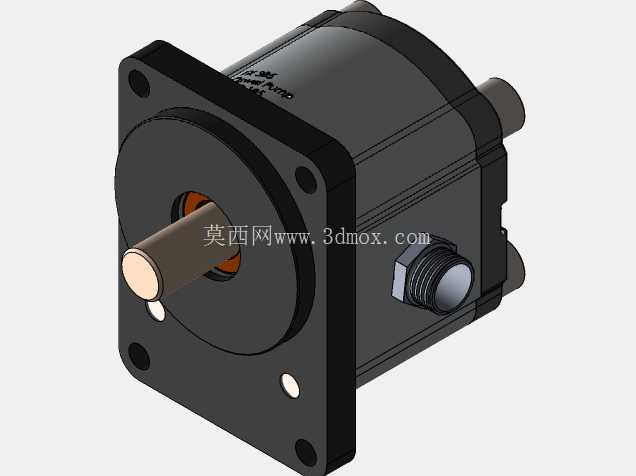

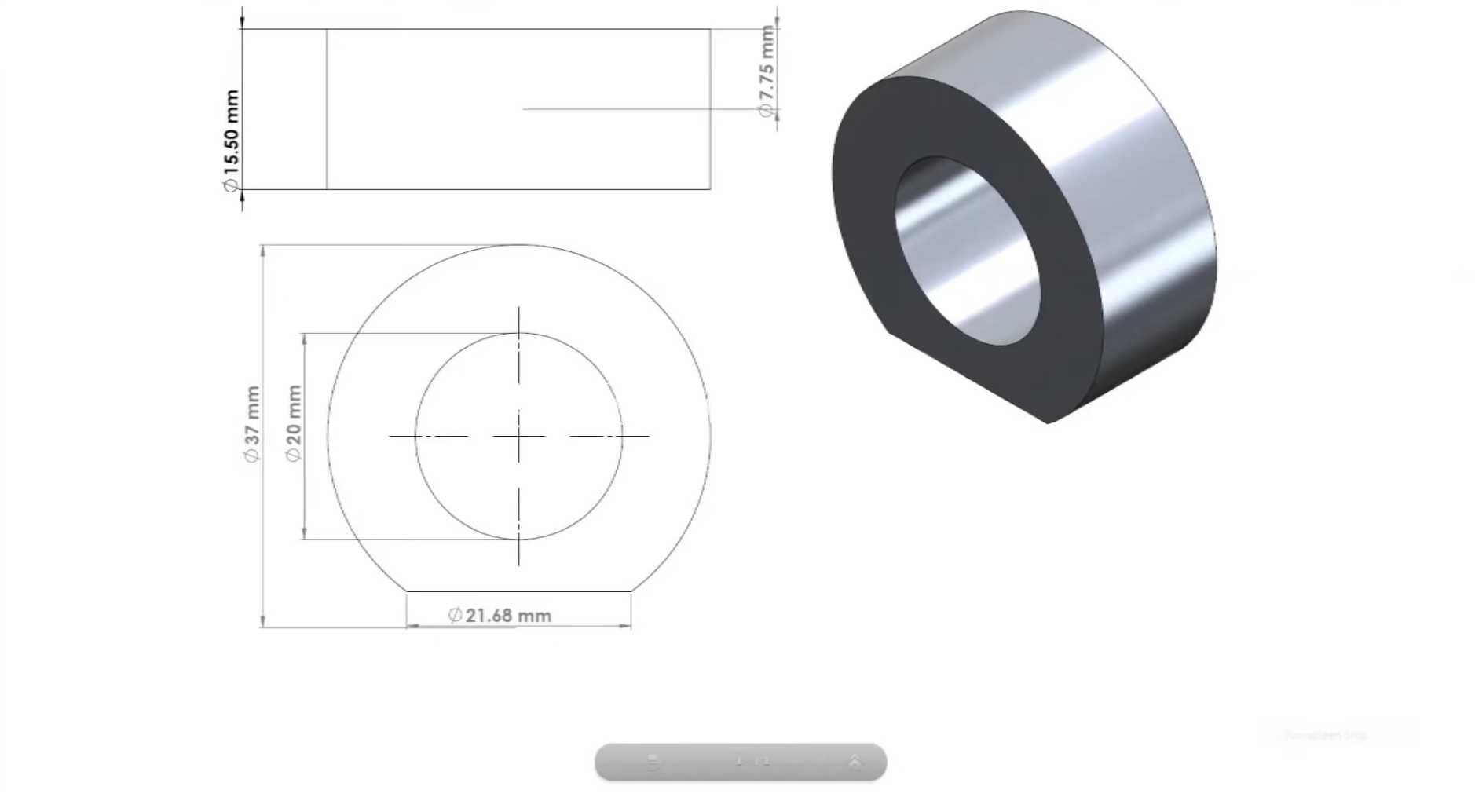

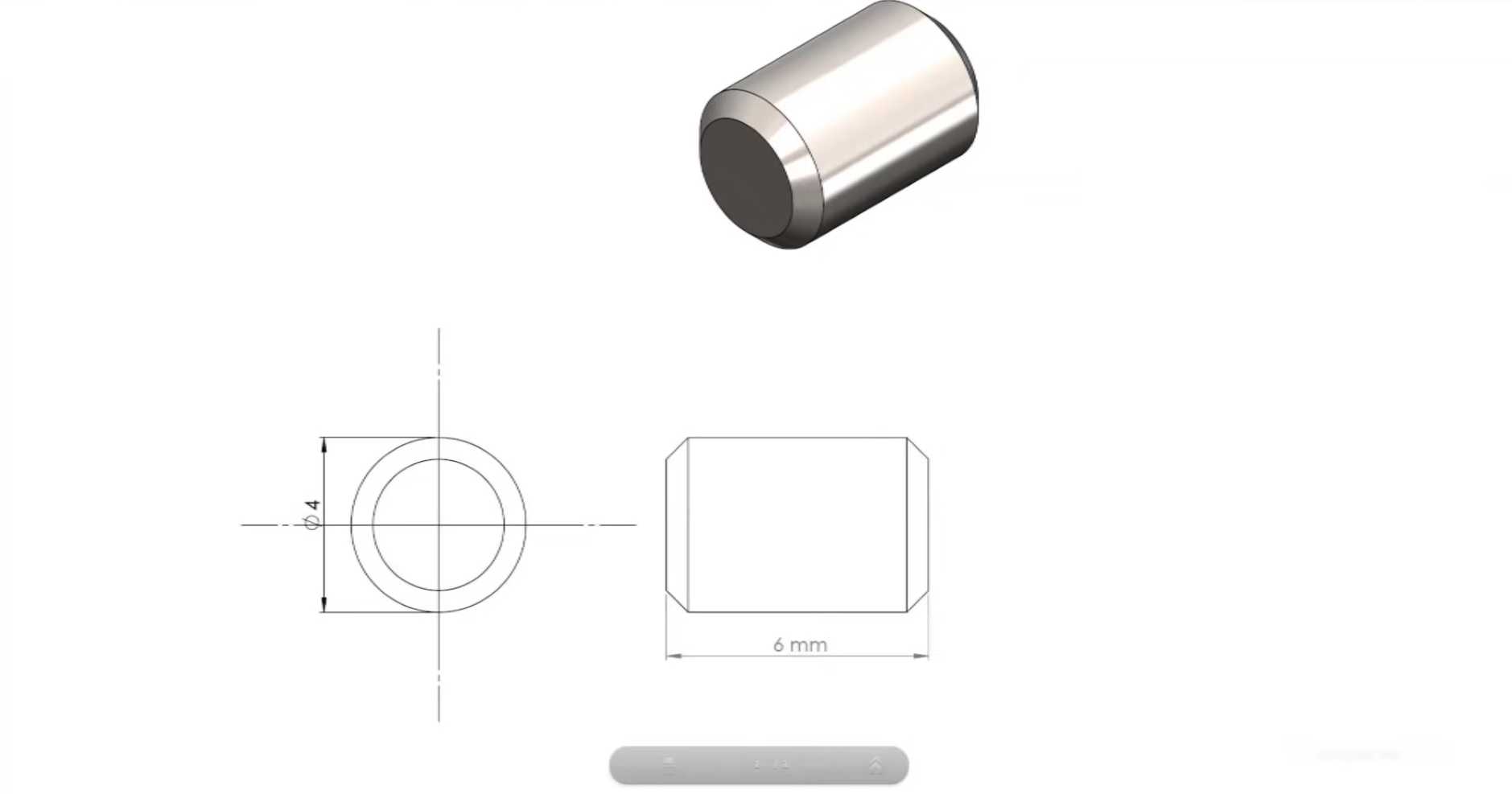

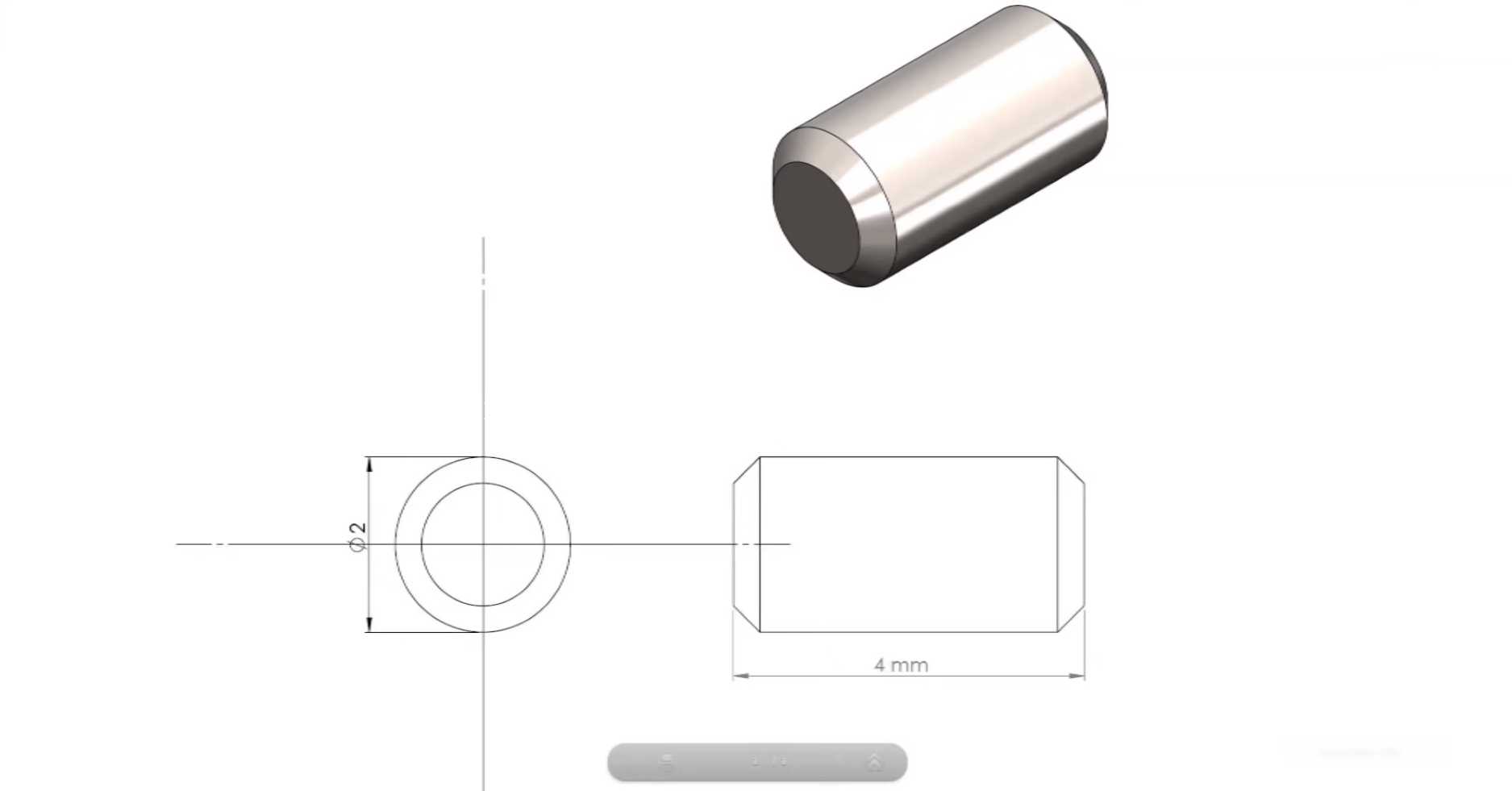

　　在液压系统的动力源选型环节，外啮合齿轮泵一直是中低压工况下的高性价比选择，这类元件广泛应用在工程机械的辅助液压回路、小型机床的夹紧供油系统、农业装备的液压执行机构驱动、物流搬运设备的转向助力单元中，凭借结构简单、抗污染能力强、维护成本低的特性，占据了低压液压动力元件近四成的应用份额。本次完成的这款液压齿轮泵结构设计，采用方形法兰安装的布局形式，输入端为单伸轴结构，轴伸端设置有密封挡圈结构，避免泵体内部液压油沿轴向外泄漏，同时可以阻挡外部粉尘、切削液等杂质进入泵腔内部，适配开式安装的设备布局，不需要额外设计防护外罩。

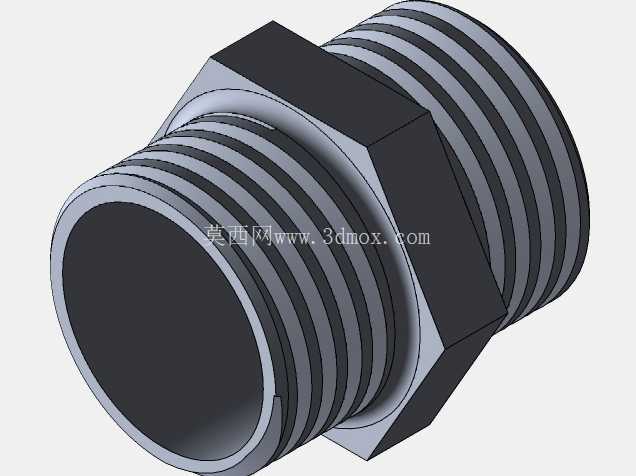

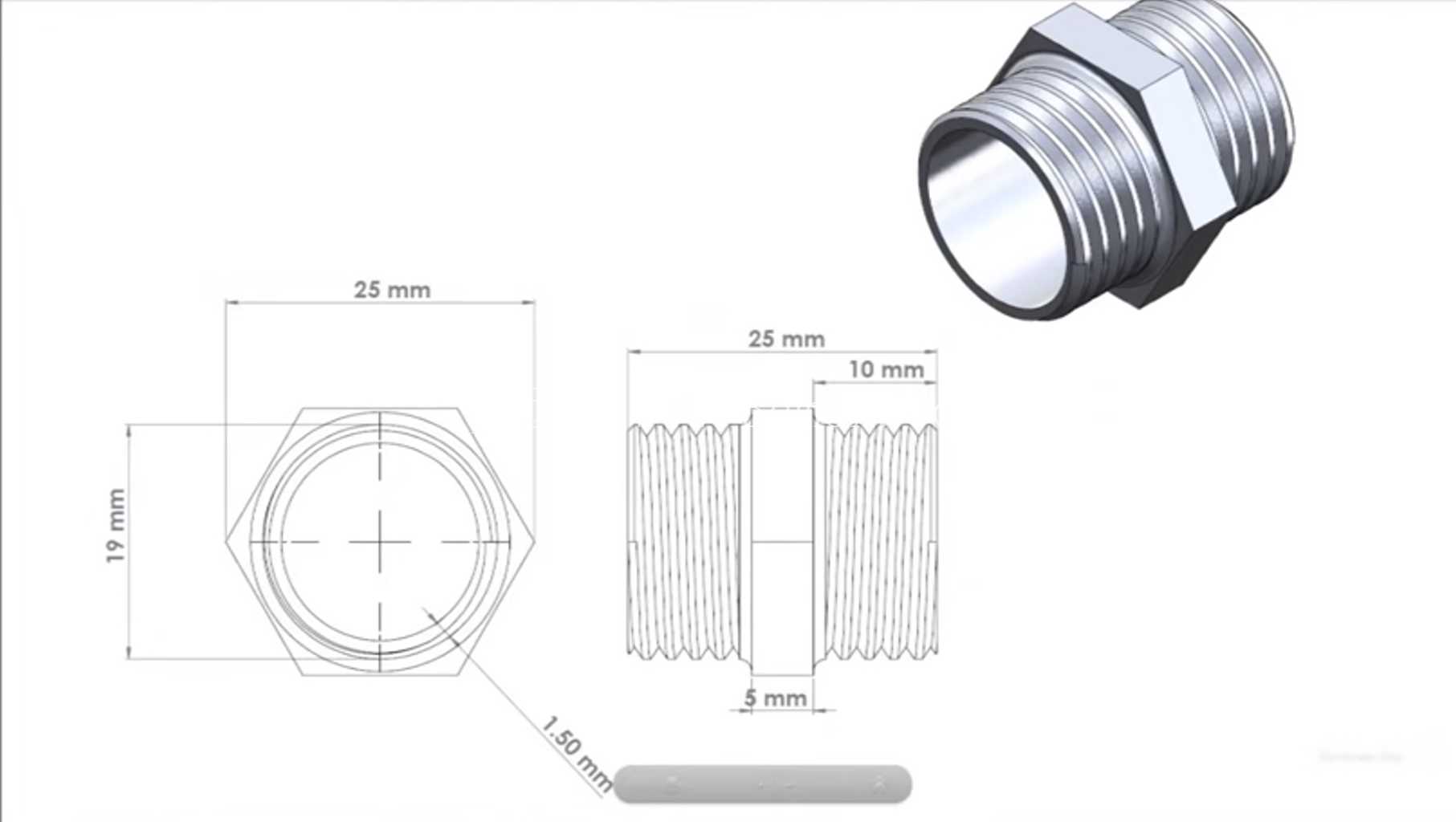

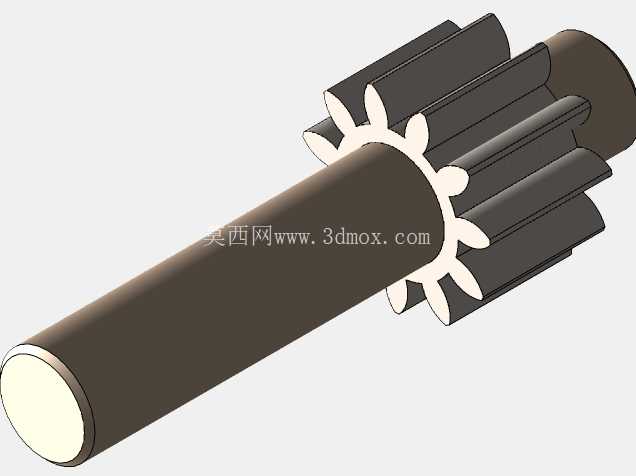

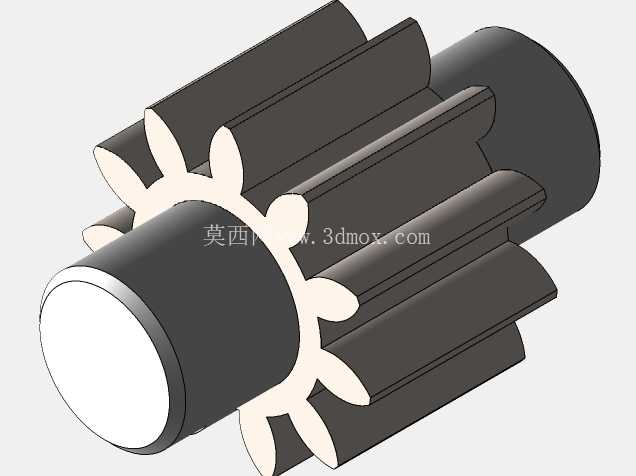

　　从功能特性来看，这款齿轮泵采用渐开线圆柱直齿轮作为核心工作副，两个齿轮的参数完全一致，齿轮与泵体、前后端盖之间的配合间隙控制在微米级，既保证齿轮转动过程中不会出现卡滞，又能将容积效率维持在较高水平，避免内泄漏过大导致系统压力不足。泵体侧面设置有进出油口，采用螺纹连接形式，油口的通径匹配额定流量下的油液流速要求，避免油液流动过程中产生过大的沿程阻力损失，同时油口位置的密封面设计有平槽结构，安装组合密封垫即可实现可靠密封，不需要额外加工密封沟槽，降低了外接管路的加工难度。

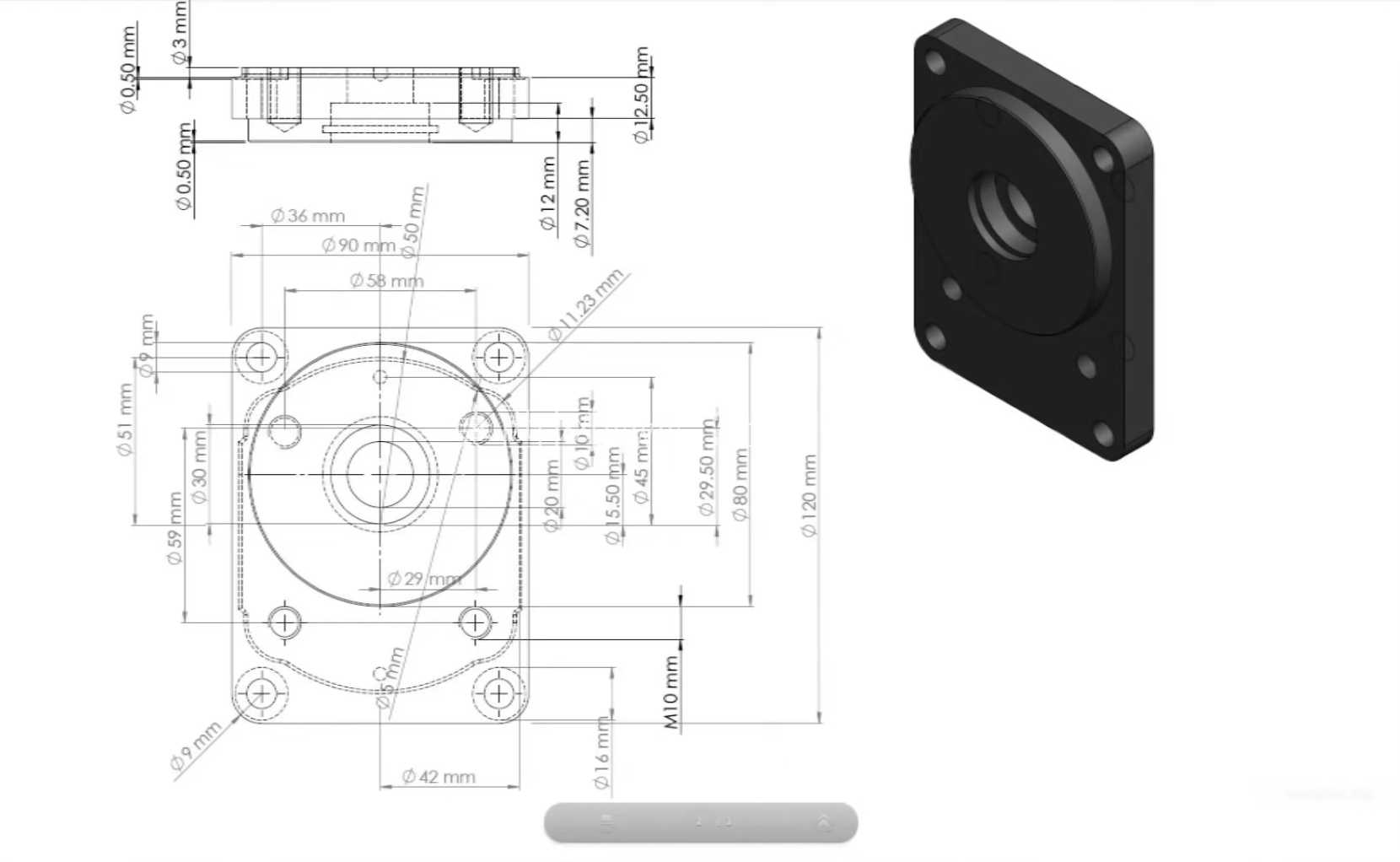

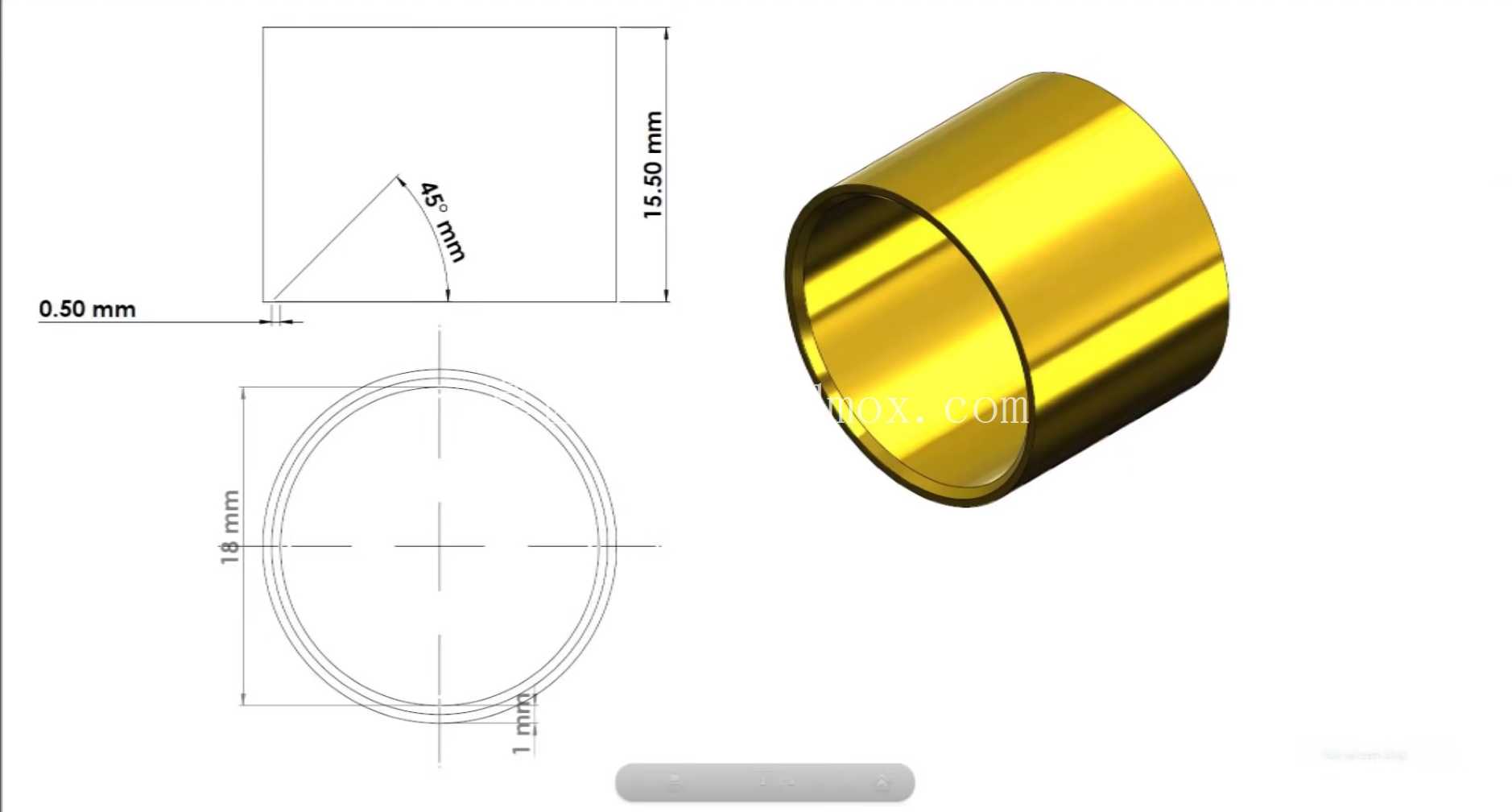

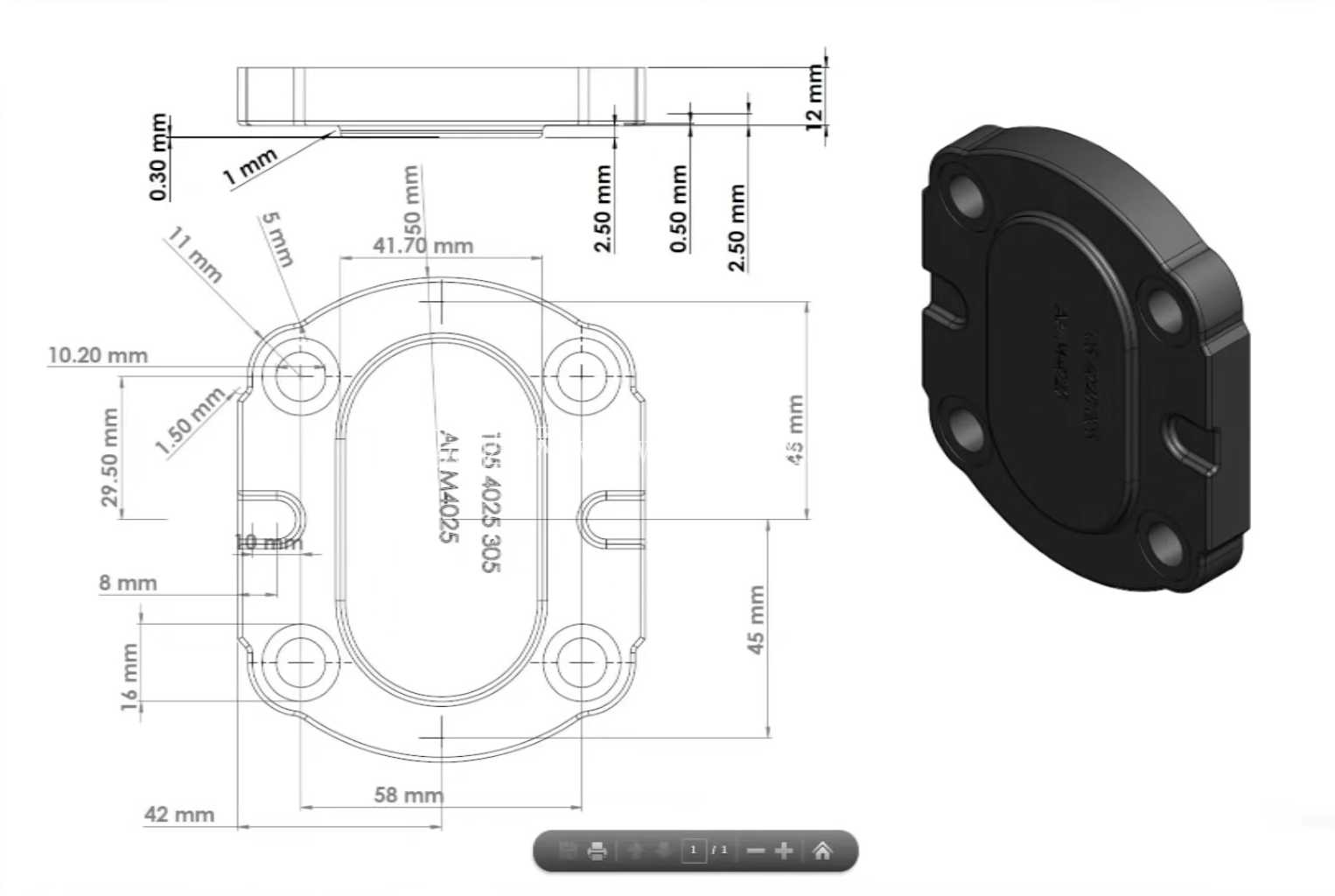

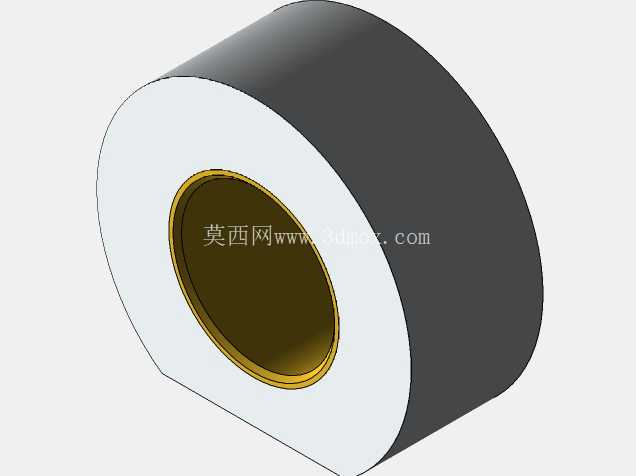

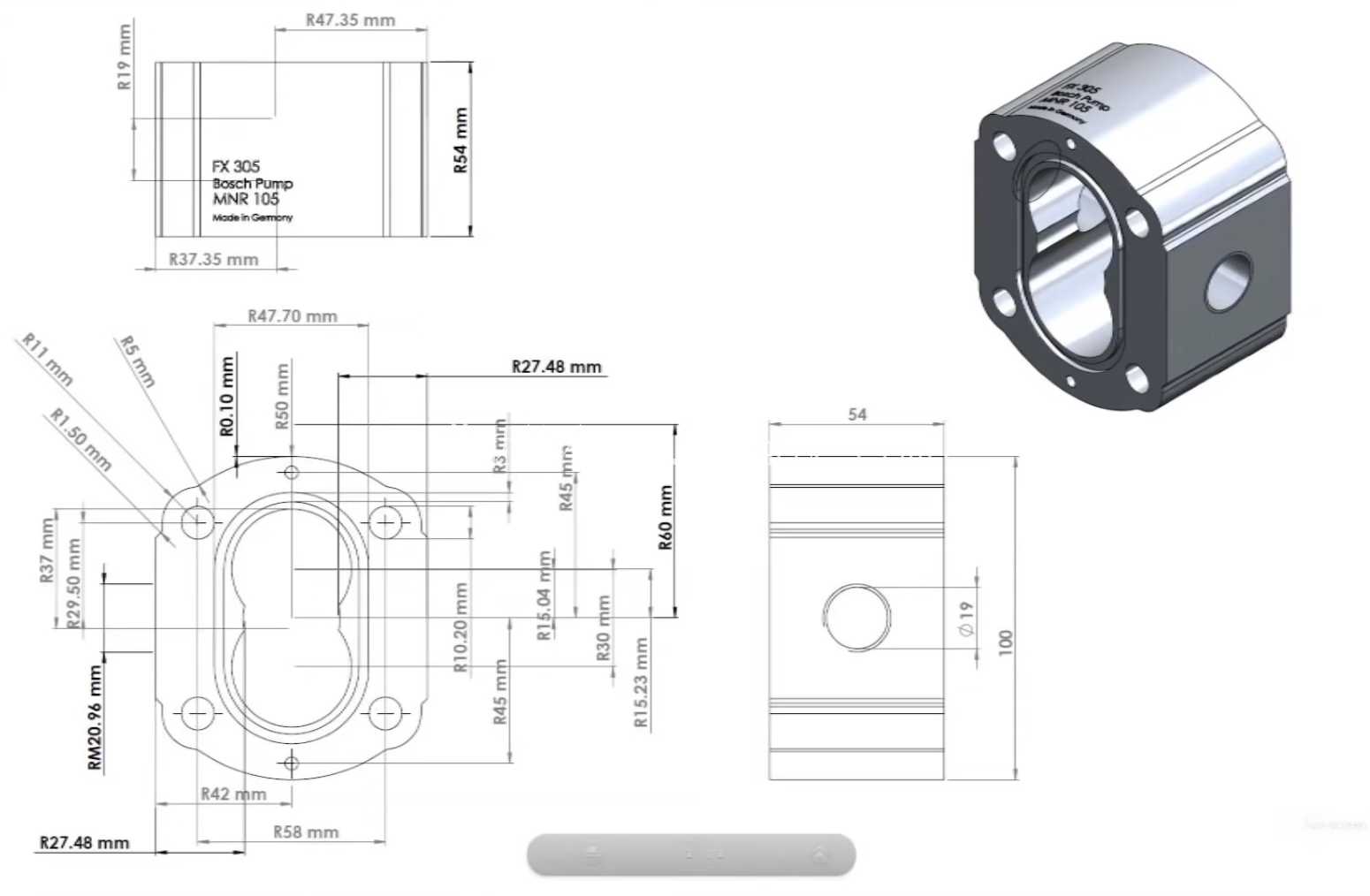

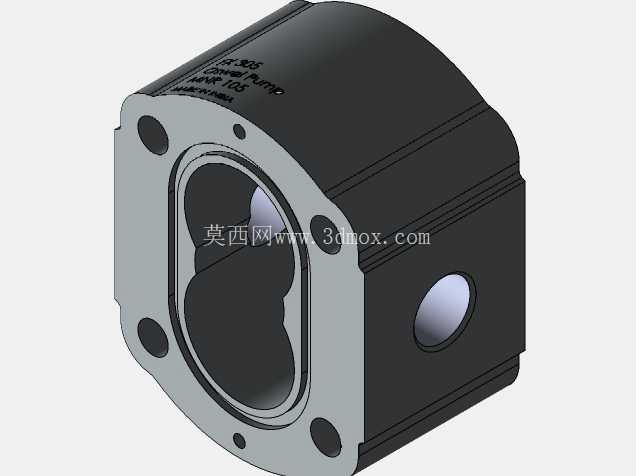

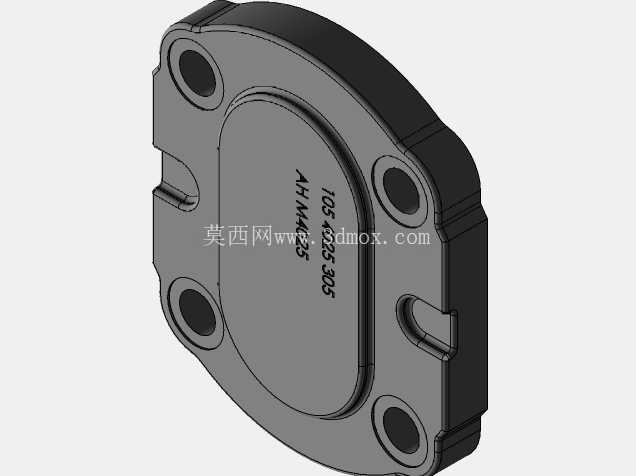

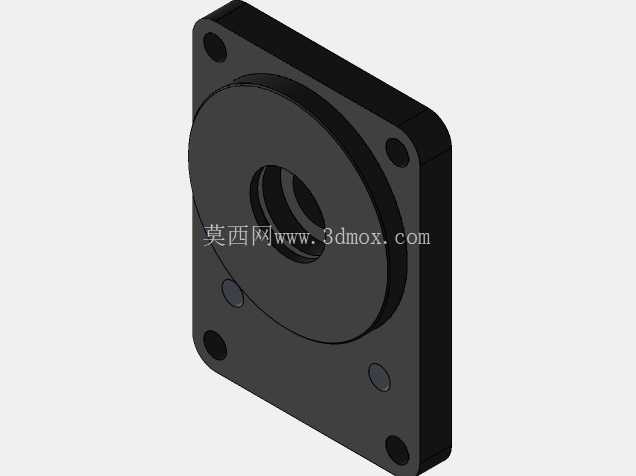

　　设计过程中优先考虑了安装边界的适配性，方形法兰的四个安装孔采用对称布局，孔位的中心距尺寸符合通用液压泵的安装尺寸规范，可以直接替换同规格的现有齿轮泵产品，不需要对设备的安装基座进行二次改造。输入端的轴伸采用标准圆柱轴结构，配合平键实现扭矩传递，轴伸的长度尺寸控制在合理范围，既保证与联轴器、带轮等传动件的配合长度足够传递额定扭矩，又不会因为轴伸过长导致悬臂载荷过大，影响前轴承的使用寿命。泵体的整体外形采用方正的铸造型腔结构，外部没有多余的突出结构，在设备内部安装时可以有效节省布置空间，相邻安装的阀组、管路不会与泵体产生干涉。内部流道的设计采用平滑过渡结构，避免出现直角急转弯导致的油液湍流，降低泵工作过程中的噪声与振动，齿轮两侧的端盖设置有卸荷槽结构，能够有效缓解齿轮啮合过程中的困油现象，避免困油产生的高压冲击导致泵体振动、轴承载荷异常增大的问题。轴承采用滑动轴承结构，直接利用泵内部的液压油进行润滑，不需要额外设置润滑脂注油口，减少了日常维护的工作量，同时滑动轴承的承载能力更强，能够承受齿轮啮合过程中产生的径向力，适配长时间连续运转的工况需求。

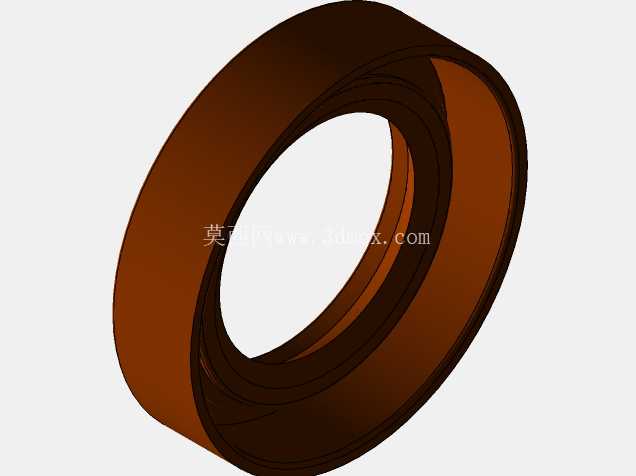

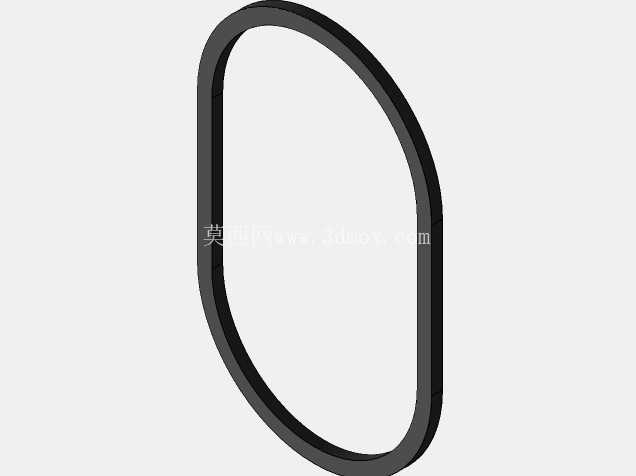

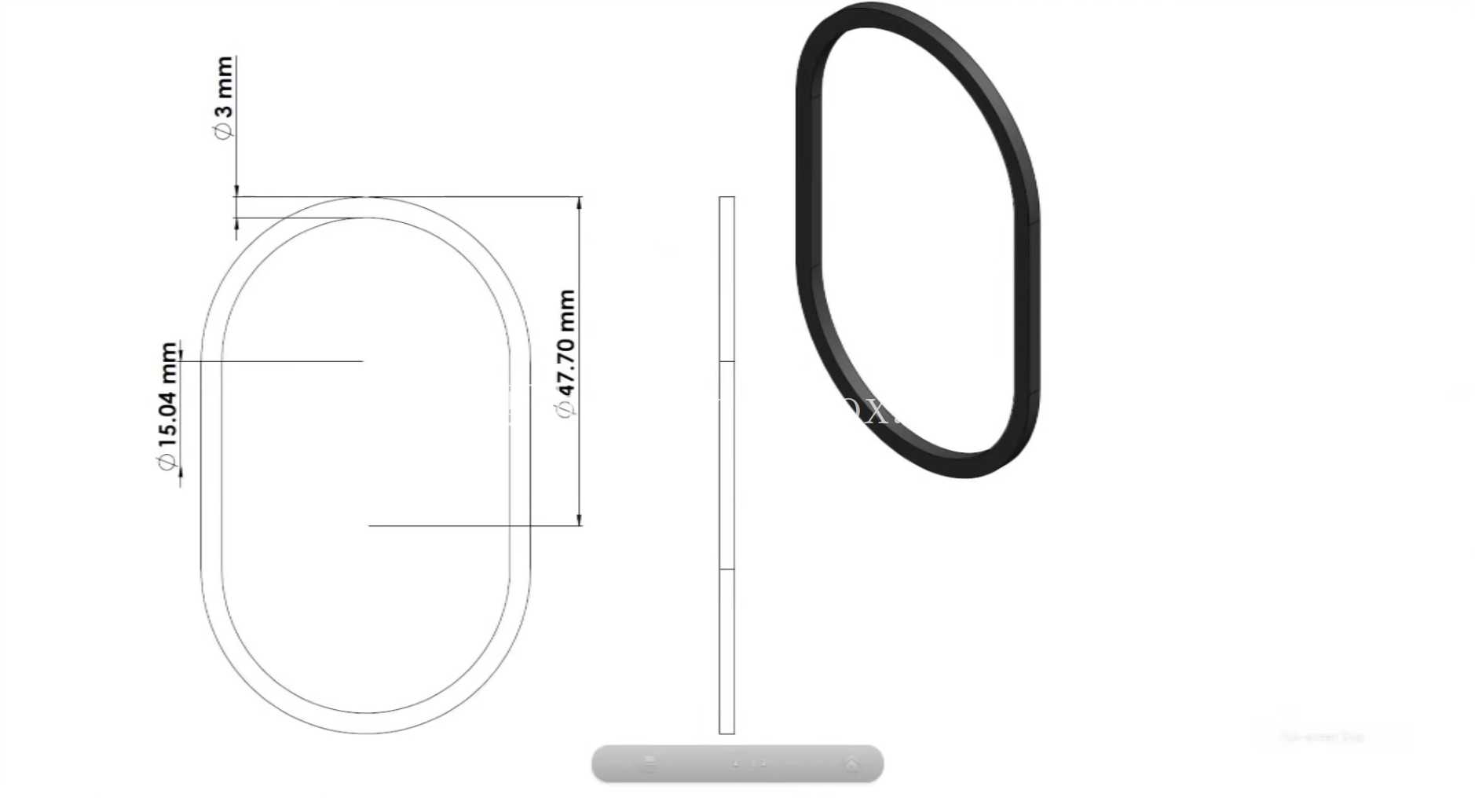

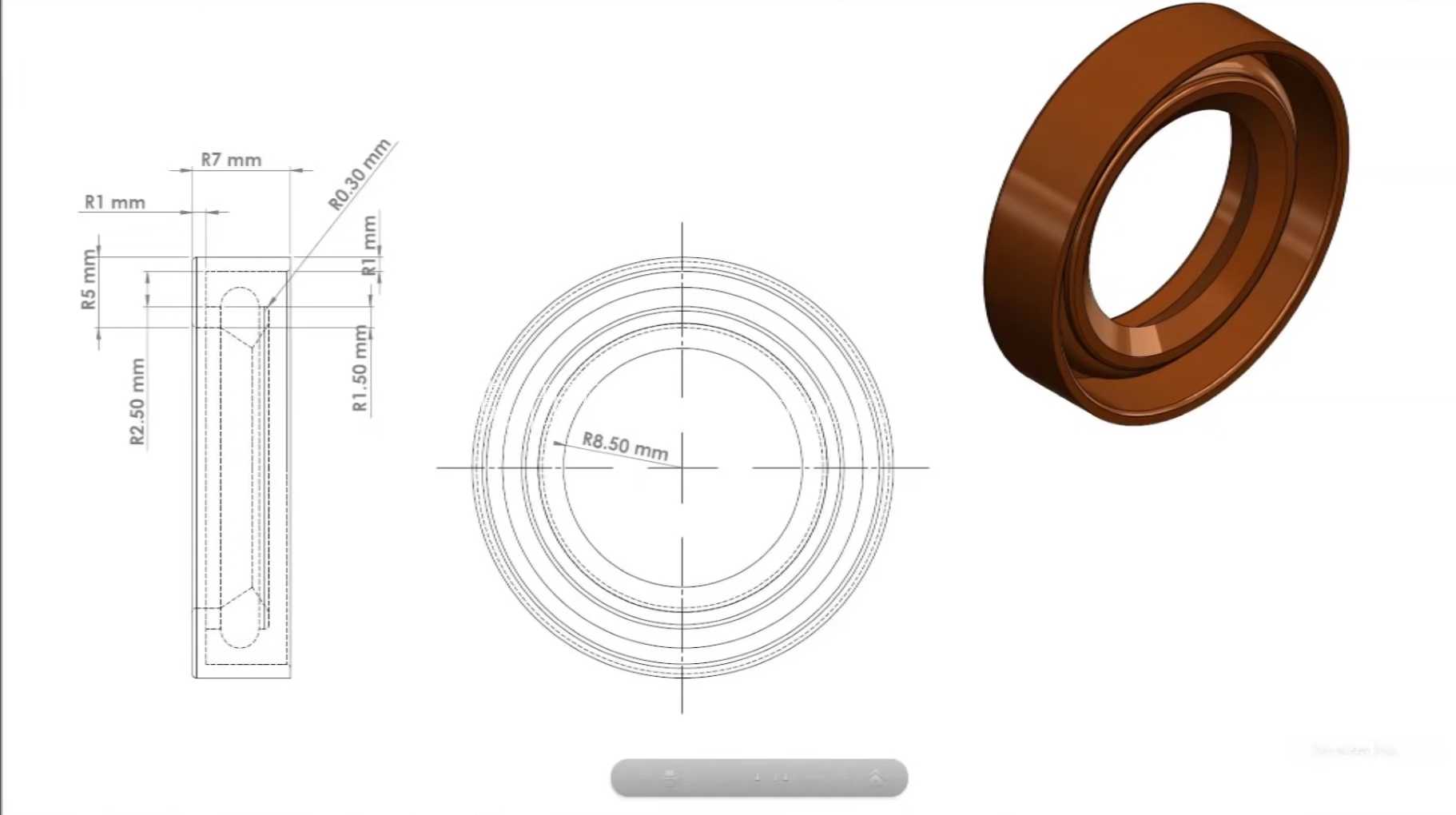

　　密封结构的设计兼顾了静密封与动密封的可靠性，泵体与端盖的结合面采用O型圈静密封，在额定工作压力下不会出现渗漏问题，轴伸端的动密封采用双唇口密封圈，主唇口阻挡内部油液外泄，副唇口阻挡外部杂质侵入，密封圈的安装槽尺寸严格按照密封件的安装规范设计，避免密封圈出现挤出、翻边等失效问题。在建模过程中，所有配合面的尺寸公差、形位公差都按照液压元件的通用设计规范进行设定，安装法兰的端面与轴伸的同轴度、安装孔的位置度都做了明确的约束，能够直接导出工程图用于生产加工，也可以用于液压系统的整机装配仿真，验证泵与周边管路、传动件、安装基座的干涉情况，为后续的样机试制、设备选型提供准确的三维数据支撑。
