偶数块结构模块化连接基座

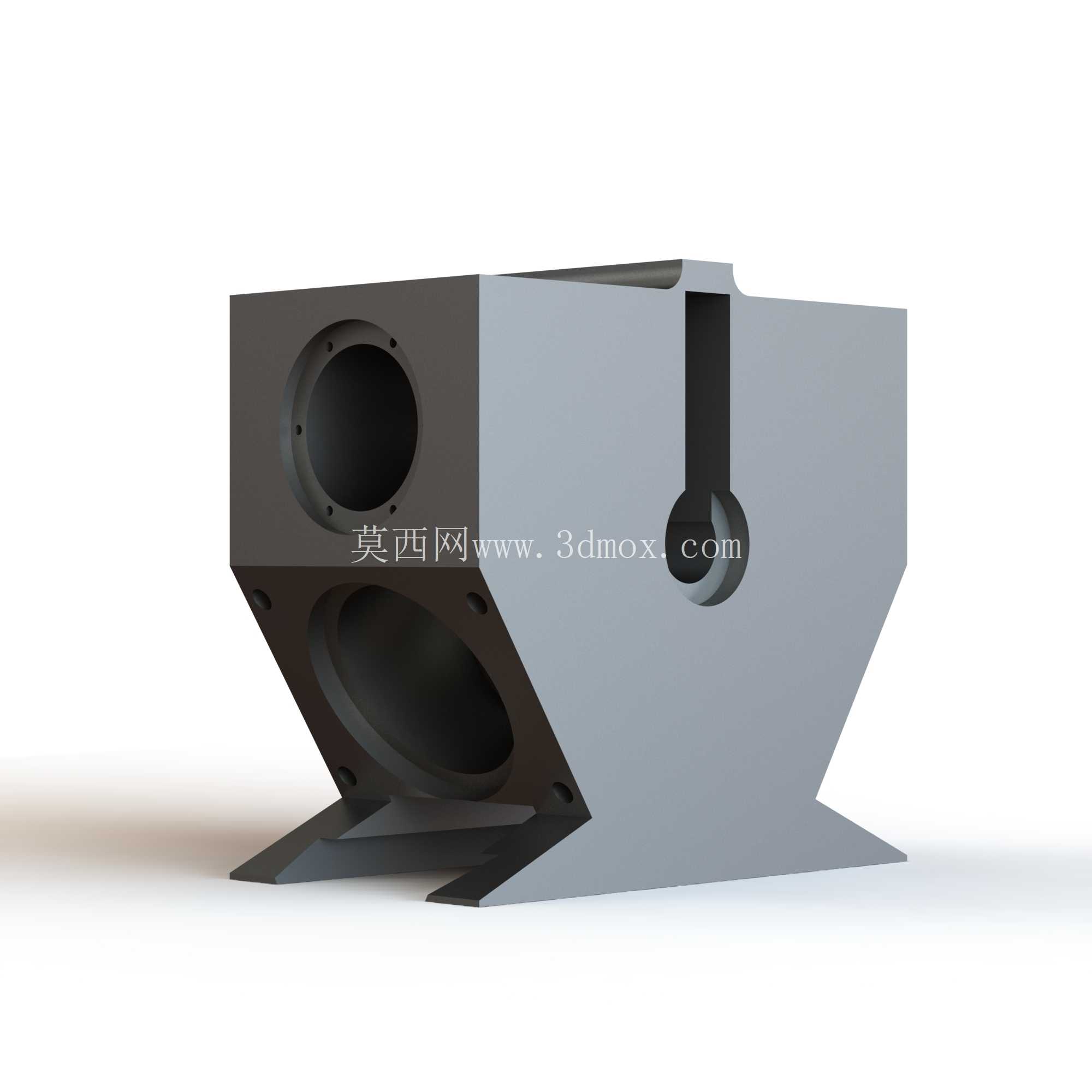

　　这款块体结构的设计初衷，是为模块化快装工装体系提供标准化的连接载体，在自动化产线的工位快换、小型实验台架的搭建、教学类机械拼装套件中都能找到适配场景。不同于常规的方形拼接块，该结构在相邻面设置了同轴的圆形安装孔位，孔位周边预留了沉头螺钉的安装沉台，能够实现相邻块体之间的无间隙刚性连接，避免拼接后出现攒动间隙影响整体装配精度。块体底部采用了斜切式的支撑脚结构，两个对称分布的支撑脚向外延伸出安装基准面，每个支撑脚面上都预留了两个通孔安装位，可直接通过内六角螺钉固定在铝型材台面或者钢板安装基准面上，不需要额外加装转接板，安装边界的控制上，底部支撑脚的外轮廓宽度比块体主体窄12mm，能够在密集排布的拼接阵列中预留出扳手的操作空间，不会出现相邻块体干涉导致螺钉无法锁紧的问题。

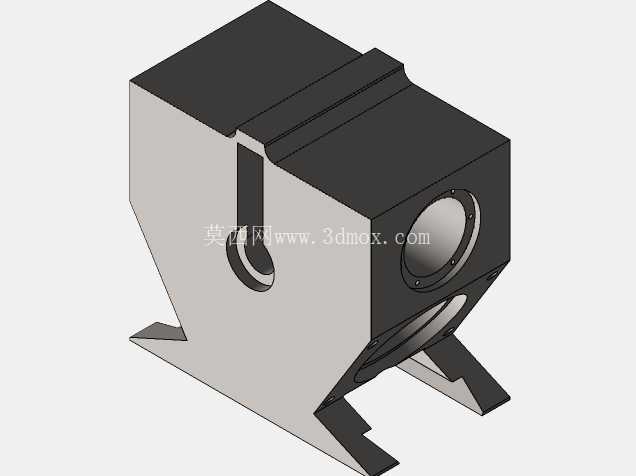

　　块体侧面的开槽采用了上窄下宽的钥匙孔形结构，上部的窄槽用于卡入快装销钉的杆部，下部的圆孔用于容纳销钉的头部，这种结构能够实现侧向的快挂安装，不需要从块体端部穿入连接件，在已经排布完成的块体阵列中，可以直接从侧向加装附属构件，大幅缩短现场装配的调整时间。设计过程中，首先确定了相邻块体连接的同轴度要求，将两个垂直方向的安装孔轴线设置为空间垂直相交，交点位于块体的几何中心位置，保证多块拼接后整体的形位公差不会出现累积偏移，孔位的内径公差按照H7级精度设计，能够和常用的g6级公差导向销实现间隙配合，既保证装配时的顺畅度，又不会出现过大的配合间隙。

　　块体的非安装面做了斜切减重处理，在不影响整体结构刚性的前提下，将块体的整体重量降低了27%左右，斜切面的角度设置为45度，既避免了直角棱边的磕碰风险，也能够在块体堆叠时作为对齐基准面，快速判断相邻块体的安装是否到位。在安装边界的校核上，块体所有突出结构的外轮廓都控制在主体投影范围之内，没有外伸的凸台结构，因此在密集排布时，块体之间可以实现侧面完全贴合，不会出现局部干涉导致无法拼合的问题。圆形安装孔的深度设置为块体厚度的二分之一，相邻两个块体拼接时，孔内可以放入标准的压缩弹簧或者定位弹珠，实现拼接后的预紧定位，不需要额外手扶即可完成临时固定，方便后续的螺钉锁紧操作。

　　钥匙孔形开槽的下部圆孔直径比上部窄槽宽度大4mm，能够适配市面上常用的快装挂钉尺寸，挂入后块体的竖向自由度被完全限制，不会出现意外脱落的情况，同时侧向可以直接滑动取出，不需要拆卸其他相邻构件。这种块体结构在实际使用中，既可以作为独立的支撑座使用，单独承载小型传感器、气动接头等轻量化构件，也可以多块拼接组成复杂的框架结构，用于搭建小型测试工装、工件定位托架，甚至可以作为桌面级小型设备的机座使用，相比传统的型材搭建方式，块体拼接的结构不需要额外切割加工，只需要通过标准连接件即可快速组装，调整布局时只需要拆卸对应位置的块体即可，不会破坏整体结构的其他部分。结构刚性方面，块体的壁厚设置为均匀的6mm，在安装孔位周边做了局部加厚处理，避免螺钉锁紧时出现壁面变形，经过受力仿真校核，单个块体的垂直承载能力可以达到80kg，完全满足常规工装、小型设备的承载需求。
