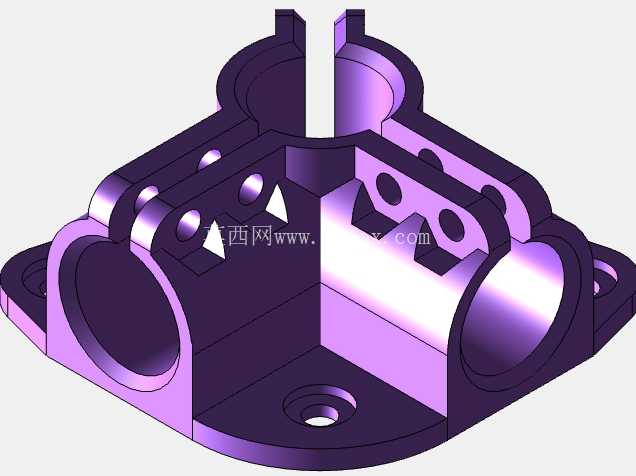

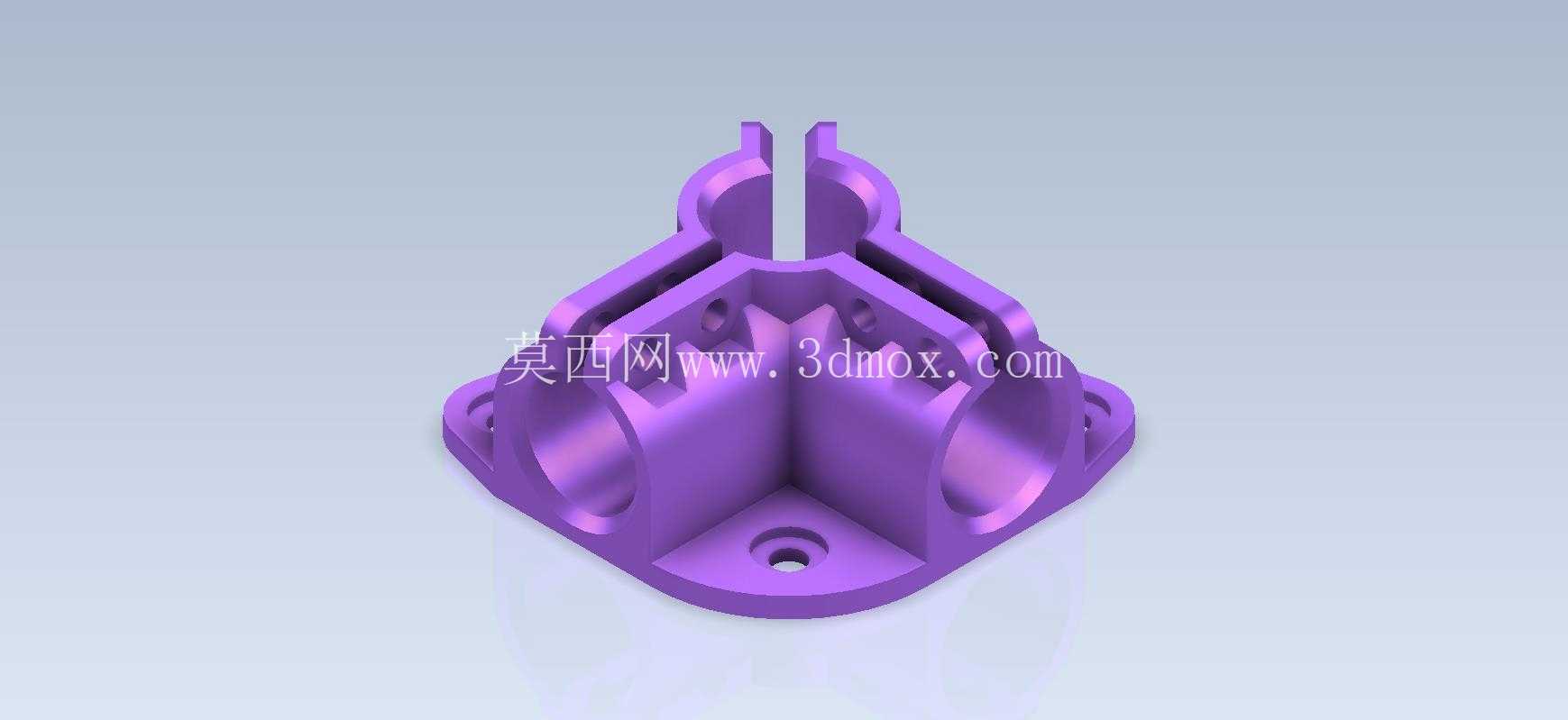

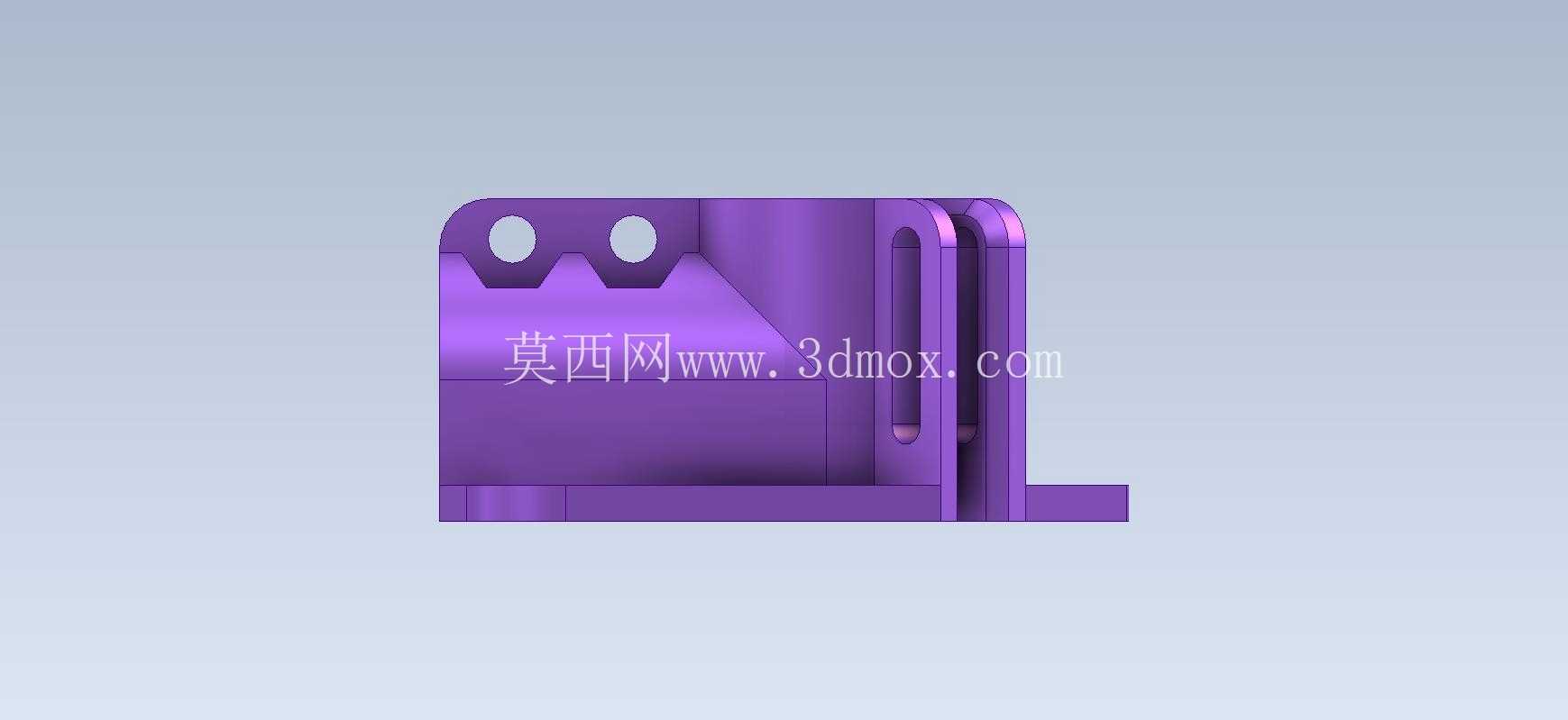

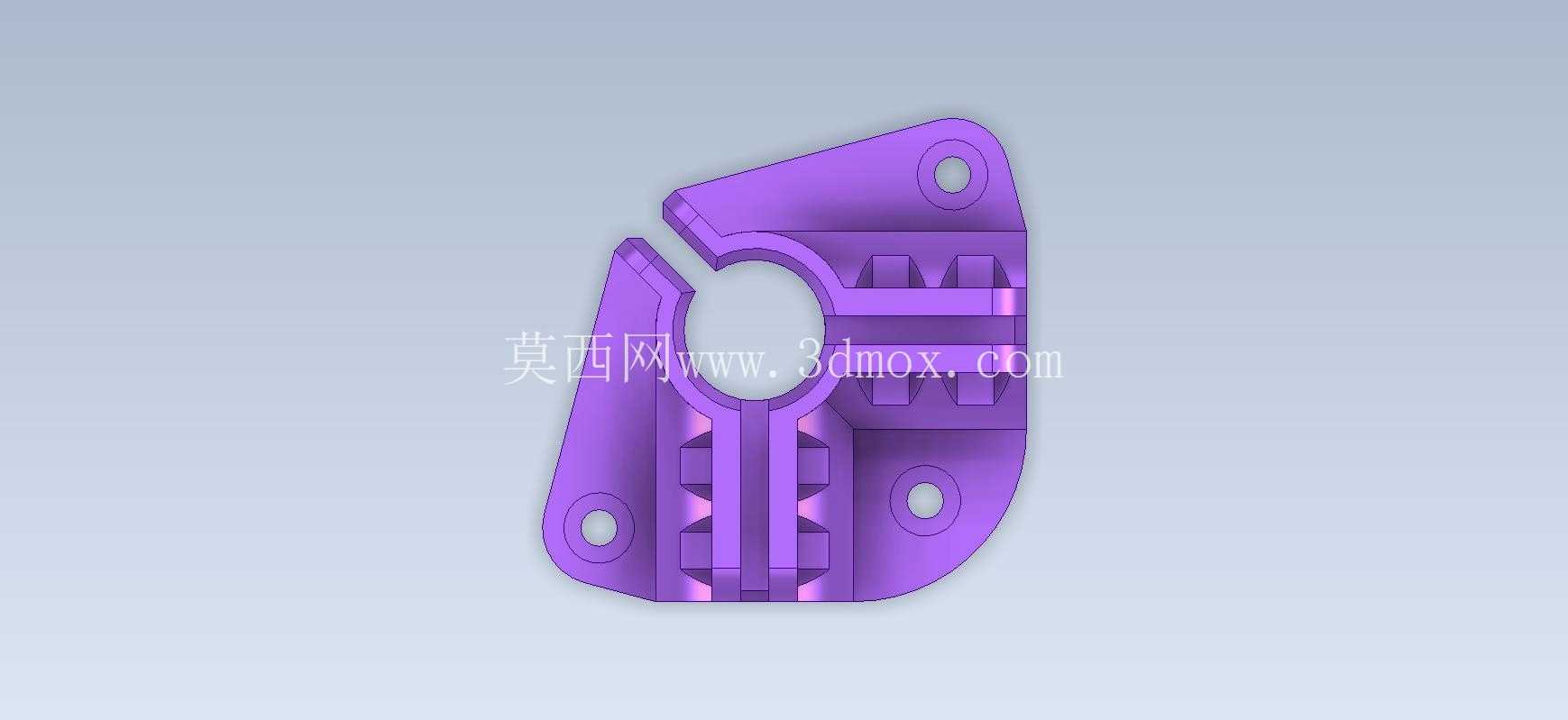

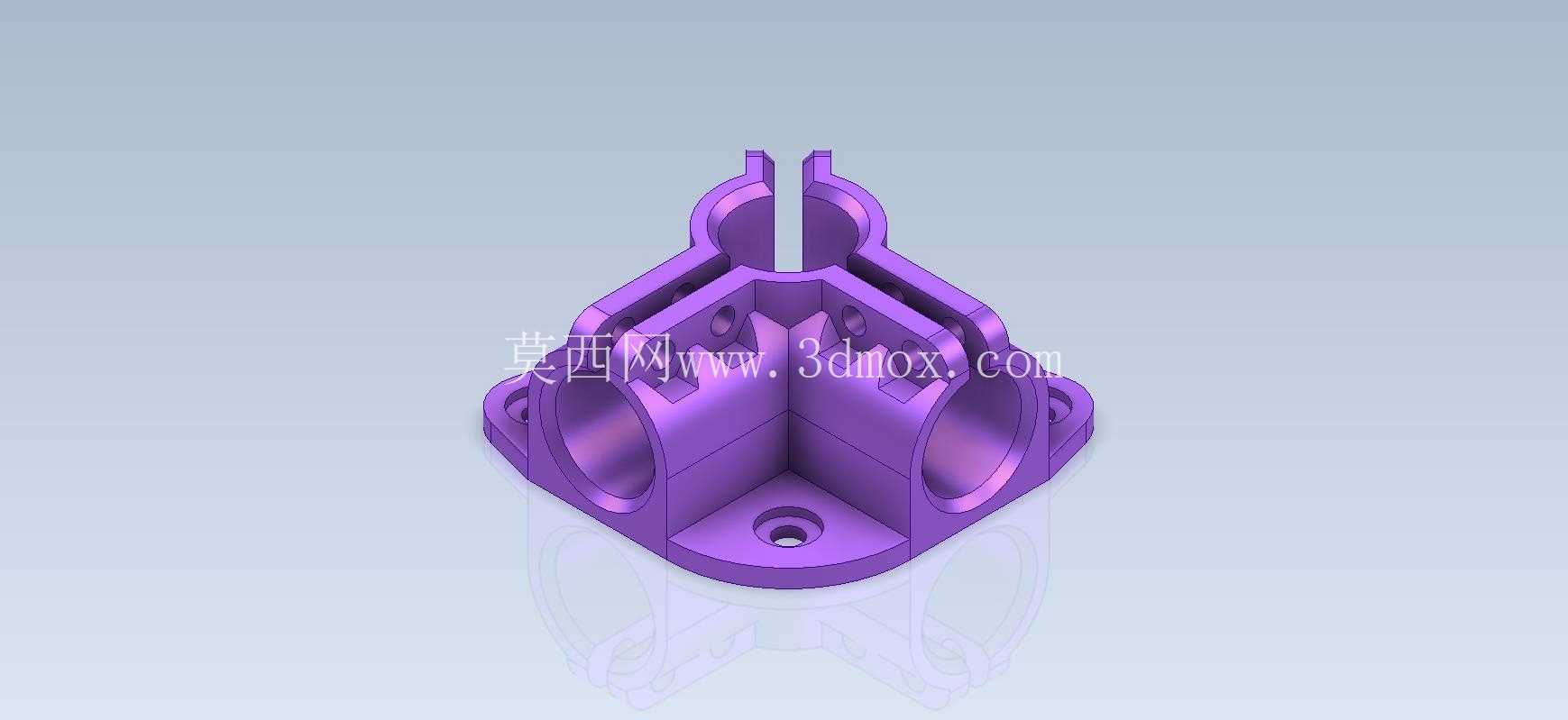

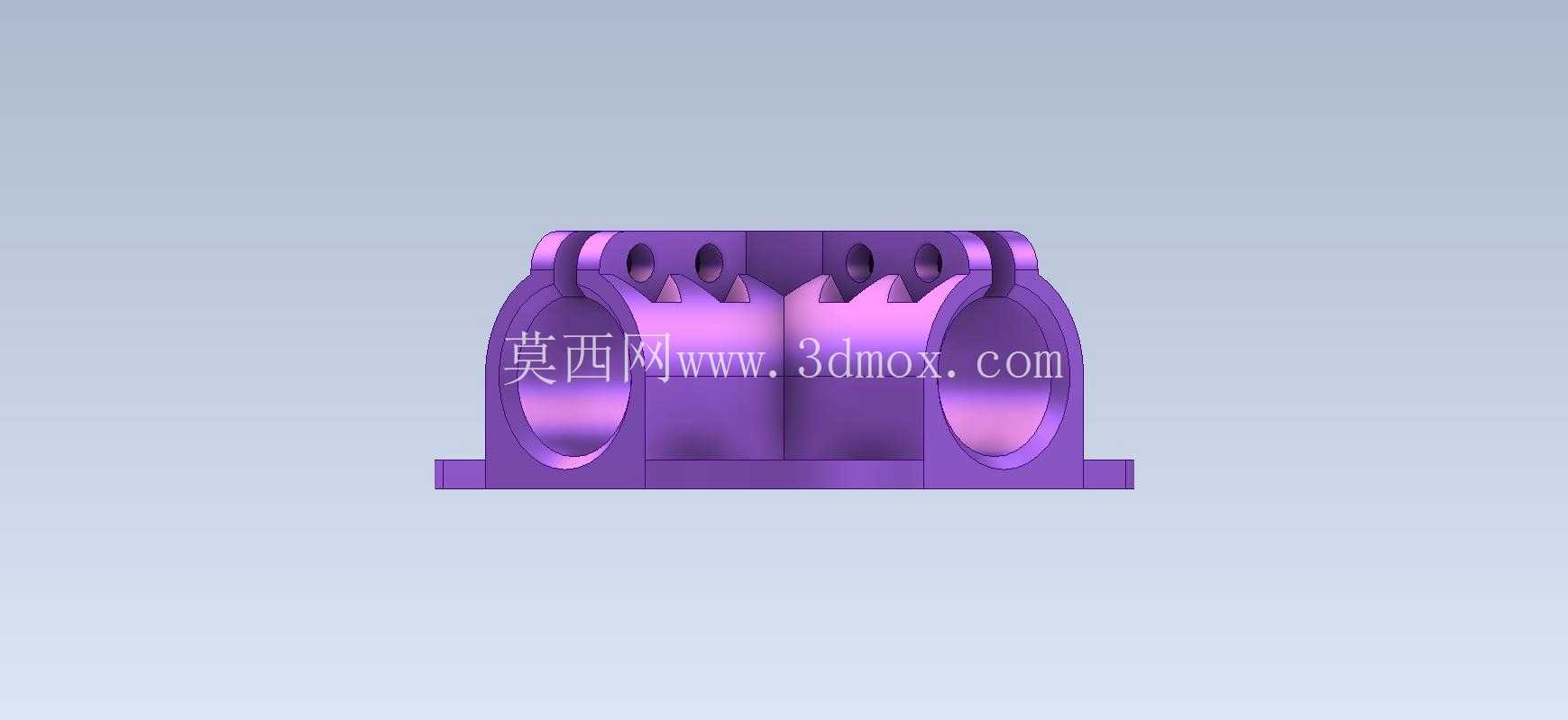

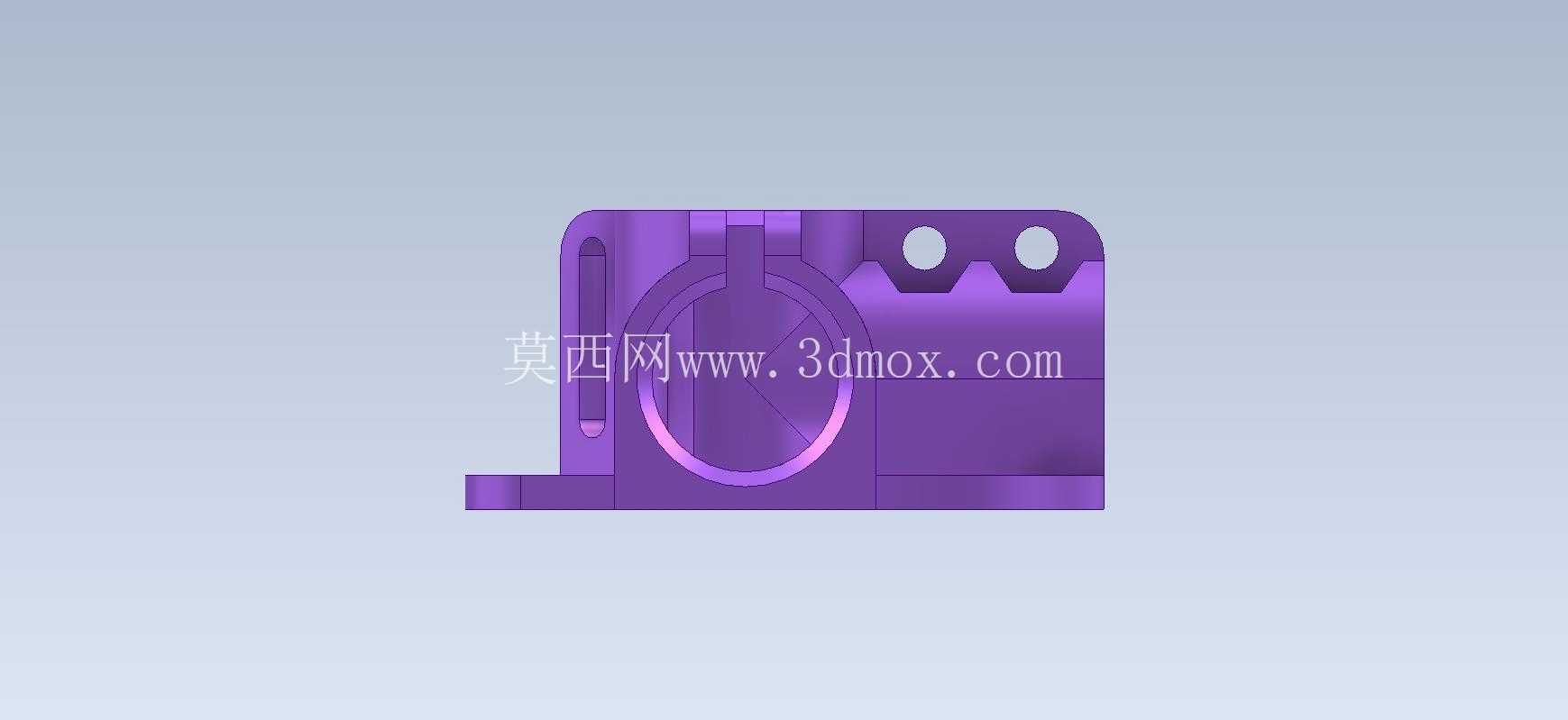

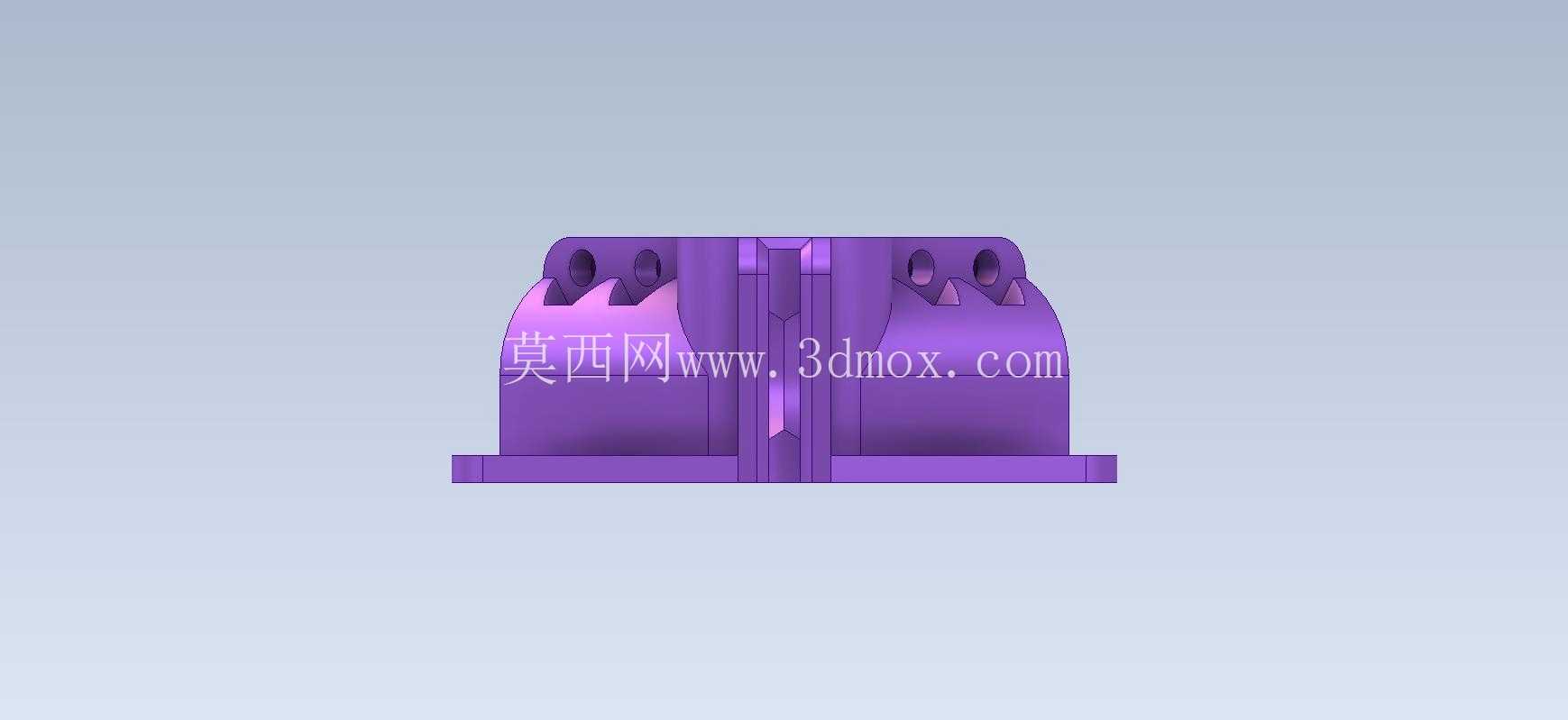

这款夹装支座类零件,在小型自动化设备的管线排布、工装夹具的快装模块中应用十分广泛,日常做设备改造时经常会遇到类似结构的设计需求,很多入门级的三维建模练习题也会选用这类结构,因为它同时涵盖了拉伸、切除、阵列、圆角、拔模等多个常用建模特征,能很好地检验建模者对基础特征命令的掌握程度,也能锻炼从二维尺寸到三维实体的空间构型能力。

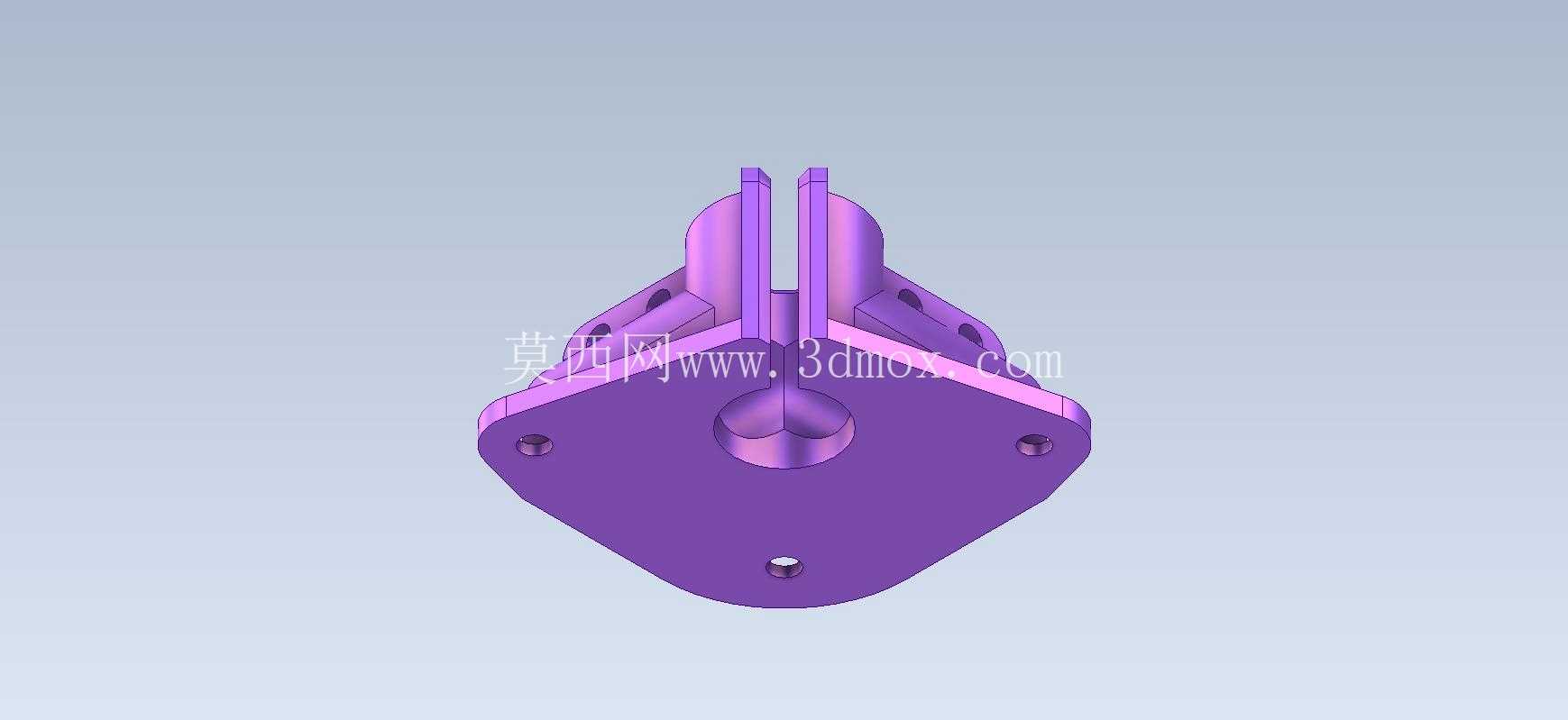

从实际使用场景来看,这类零件一般安装在设备型材框架或者安装基板上,底部的带安装孔的法兰边是主要的固定承载结构,三个方向的安装耳座上都预留了沉头孔位,安装时可以用内六角螺栓直接穿过孔位锁紧固定,不需要额外加工避让位,安装效率很高。上部的开口夹装结构是核心功能部位,开口处预留了锁紧间隙,当需要固定圆管、导向轴或者传感器安装杆的时候,只需要收紧开口处的连接部位,就能通过抱紧力实现杆件的固定,不需要额外做焊接或者粘接,拆装调整都很方便,在需要频繁调整工位的检测设备、小型输送线的侧边挡停机构上,这类结构的支座使用率很高。
设计这类零件的时候,首先要确定安装边界,底部法兰的轮廓尺寸要匹配安装面的可用空间,三个安装耳的角度分布要兼顾受力均匀性和安装操作空间,避免螺栓锁紧时和相邻部件产生干涉。上部夹装孔的内径要和常用的标准杆件直径匹配,开口的宽度要兼顾抱紧力和零件本身的结构强度,开口太窄锁紧时变形量不足抱紧力不够,开口太宽则会导致零件本身的结构刚性下降,受侧向力的时候容易出现断裂。夹装部位和底部法兰之间的过渡区域做了加厚处理,同时布置了加强筋结构,能有效抵消杆件受侧向载荷时产生的弯矩,避免应力集中在转角位置导致零件开裂。

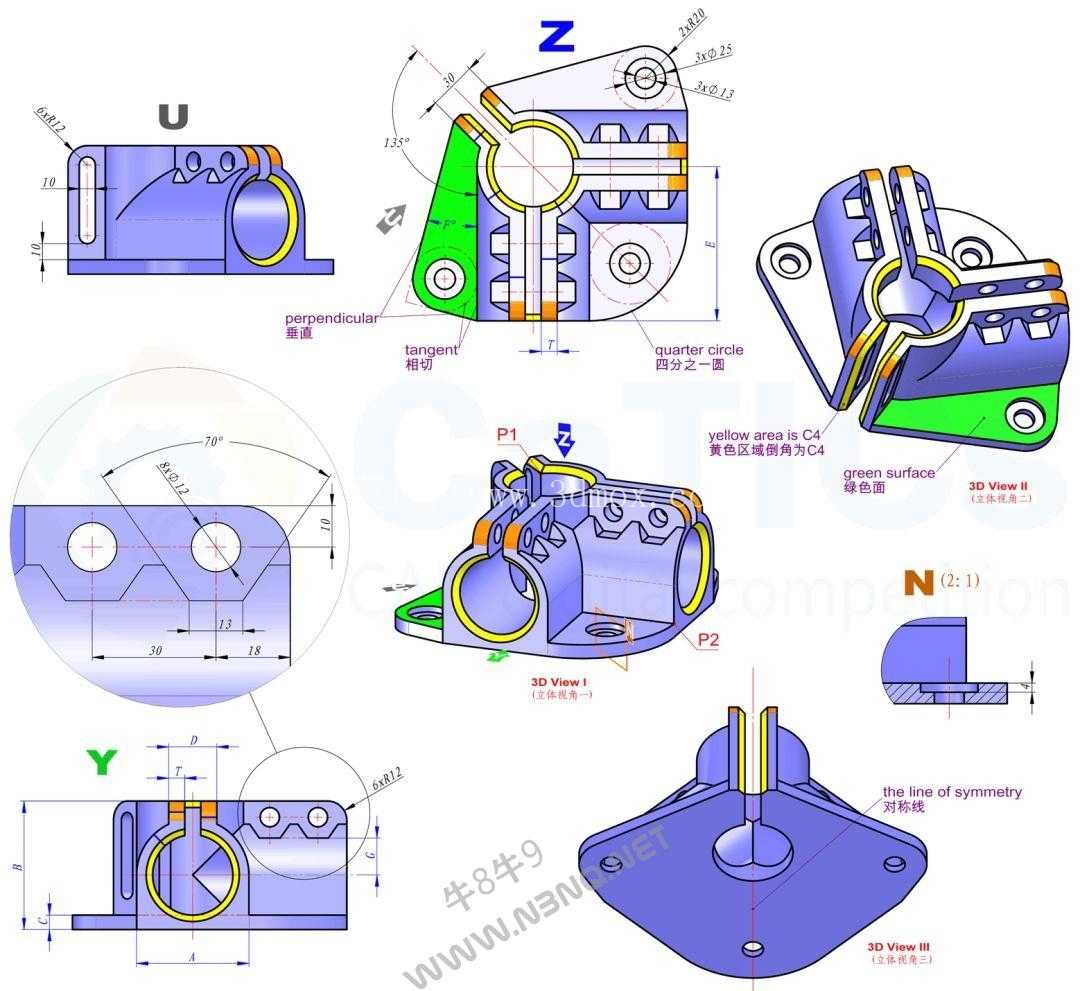

尺寸设定上,给定的参数里A=70、B=80、C=9、D=30、E=96、F=15、G=23、T=10,建模时要严格按照参数约束各个特征的尺寸,底部法兰的总宽度对应B值80,安装孔的中心距对应A值70,法兰的厚度对应C值9,上部夹装孔的内径对应D值30,零件的总高度对应E值96,开口槽的宽度对应F值15,安装耳的宽度对应G值23,主体壁厚统一为T值10,所有的圆角过渡都要和壁厚匹配,避免出现壁厚不均导致的注塑或者3D打印时的缺陷。如果是用于实际加工,还要考虑加工工艺的可行性,比如沉头孔的深度要匹配对应螺栓的头部尺寸,拔模角度要适合脱模或者铣削加工的走刀路径,所有的锐边都要做倒角处理,避免安装时划伤操作人员。
建模过程中,优先绘制底部法兰的草图,拉伸生成基础实体后,再绘制上部夹装结构的轮廓,通过拉伸切除生成中间的空腔和开口槽,之后阵列生成三个方向的安装耳,最后添加圆角、倒角和安装孔特征。要注意各个特征之间的父子关系,尽量让尺寸约束关联到基础基准面上,避免后续修改参数时出现特征报错的情况,这也是做这类练习零件时需要养成的良好建模习惯,对后续做复杂设备的整机建模有很大帮助。这类零件虽然结构不复杂,但涵盖了机械结构设计中最基础的安装固定、载荷承载、快装调整的设计思路,吃透这类结构的设计逻辑,能为后续设计更复杂的工装夹具、安装支座打下扎实的基础。
