PVC管道检测可调节轮式管道爬升装置

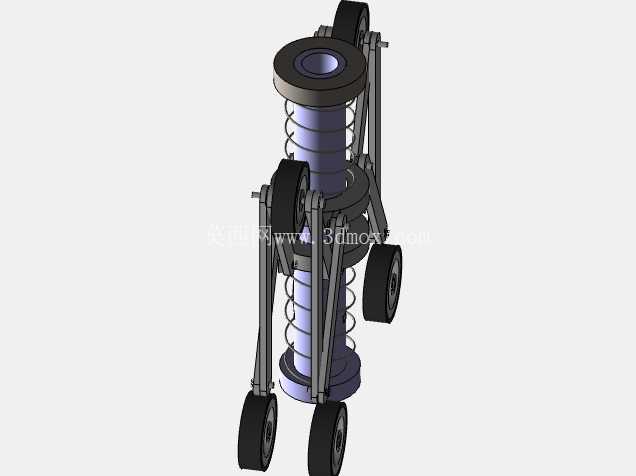

　　在市政管网运维、建筑给排水管线排查、工业流体输送管道定期检测的作业场景中，传统人工内窥检测往往受限于管道纵深、管内积污、管径变化等问题，作业效率低且存在安全隐患，这类轮式自适应管道爬升装置正是为解决中小管径PVC管道的内部巡检、缺陷探查需求开发的行走载体。从结构设计逻辑来看，整套装置采用周向均布的多组轮式支撑行走单元，配合周向布置的压缩弹簧提供径向预紧力，能够在一定管径范围内自动适配管道内壁的尺寸波动，不需要针对每一种管径单独更换支撑轮组，大幅降低了现场作业的配件准备工作量。每组行走轮都通过独立的连杆摆臂与中心主体框架连接，摆臂的铰接点经过受力优化，当装置进入管径偏小的管段时，摆臂向内摆动压缩弹簧，弹簧的反作用力会将行走轮紧紧压在PVC管道内壁上，保证行走轮与管壁之间有足够的摩擦力，避免出现轮组打滑、装置卡滞在管内的问题；当进入管径偏大的管段时，弹簧伸展推动摆臂向外张开，始终维持轮组与管壁的有效接触，不会因为管径变大导致轮组悬空失去行走能力。

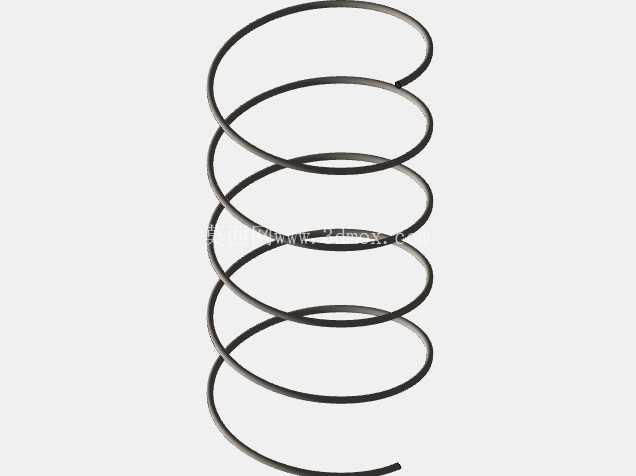

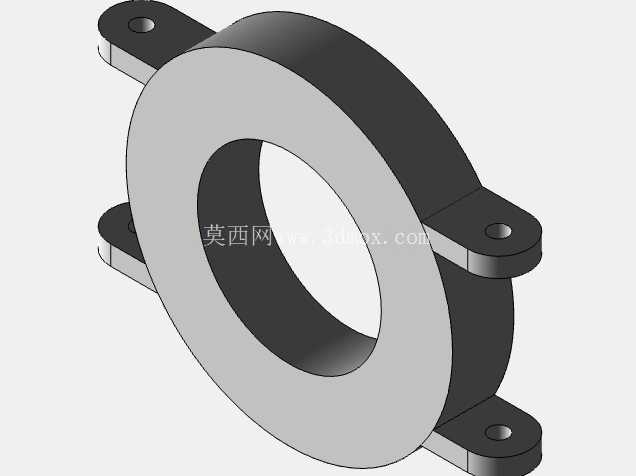

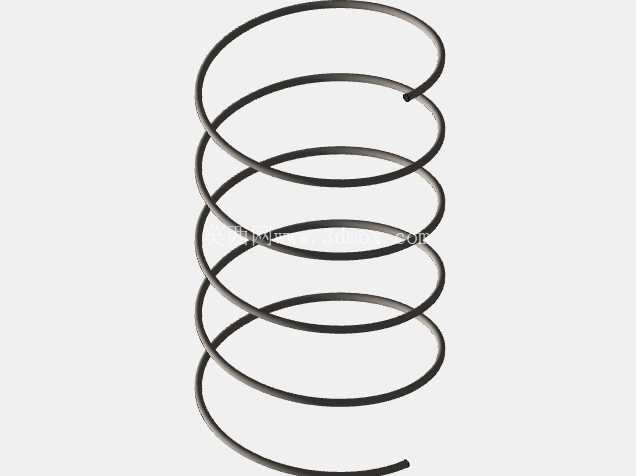

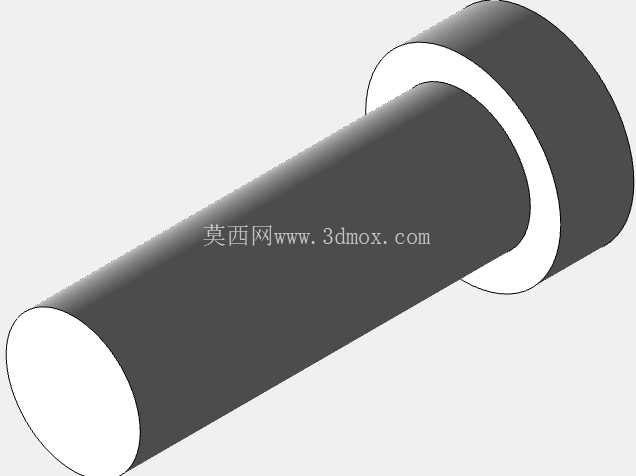

　　中心主体采用分段式套筒结构，上下两端的法兰盘作为摆臂的安装基座，中间的导向柱既承担整体结构的轴向支撑作用，也为弹簧提供安装定位的导向轴，避免弹簧在受压过程中出现侧向弯曲失稳的情况，整套结构没有复杂的传动分支，所有支撑轮的自适应动作都靠机械结构自动完成，不需要额外的电控调节机构，整体可靠性更高，也能压缩装置的整体径向尺寸，适配更小的管径作业需求。从安装边界来看，装置的最小收缩外径对应适配PVC管道的最小通径，最大张开外径对应适配的最大管道通径，设计时已经预留了足够的管壁接触余量，即使管道内壁存在轻微的结垢、凸起变形，轮组也能顺利通过，不会因为局部尺寸变化出现卡阻。

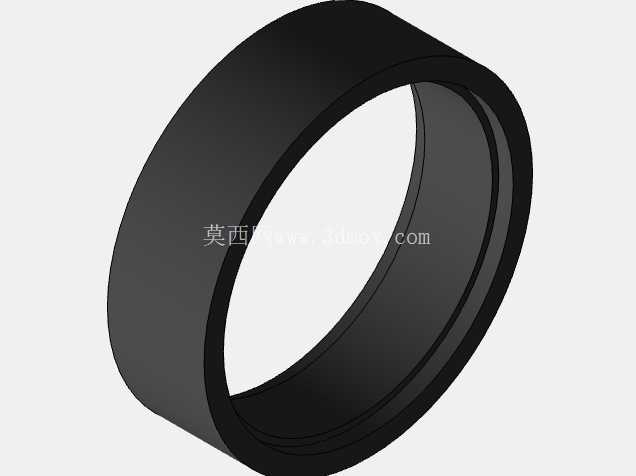

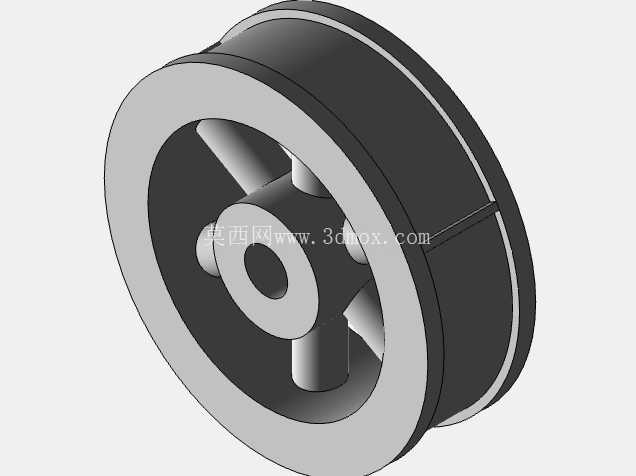

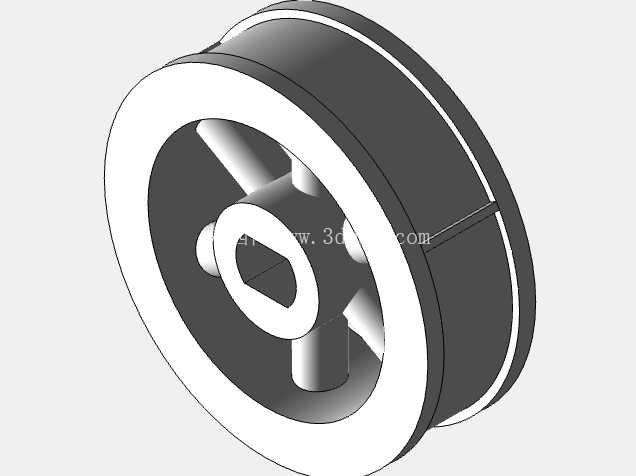

　　行走轮采用硬质耐磨橡胶材质，轮面做了微圆弧处理，既可以降低对PVC管道内壁的刮擦损伤，也能在管壁存在少量水渍、积尘的情况下维持足够的附着摩擦力，轮组的轴承采用密封式结构，能够阻挡管内的潮气、细小粉尘进入轴承内部，延长装置在复杂管内环境下的使用寿命。在实际作业时，这套爬升装置可以搭载微型摄像头、管壁测厚传感器、漏点检测探头等不同的检测模块，沿着管道轴向自主行走，将管内的图像、检测数据实时回传到管外的接收终端，替代人工完成狭长管道内部的探查工作，尤其适合民用建筑给排水PVC管、市政小区排污支管、工业低压流体输送PVC管线的日常巡检、堵塞点定位、管壁破损排查等作业场景。

　　设计过程中特意控制了整体的重量，中心框架采用轻质铝合金材质加工，摆臂采用高强度工程塑料一体成型，在保证结构强度足够支撑检测模块、克服管内坡度阻力的前提下，尽可能降低装置自重，一方面可以减少轮组对管壁的正压力，避免软质PVC管壁被压出印痕，另一方面也能降低行走驱动的功率损耗，延长搭载电池的续航时间。周向均布的六组行走轮形成了稳定的多点支撑结构，即使在管道存在一定弯曲弧度、接口错位的位置，装置也能保持居中姿态，不会出现侧翻、卡滞在管道接口处的问题，每组摆臂的摆动行程都做了机械限位，避免弹簧过度伸展导致摆臂张开角度超出设计范围，出现轮组无法收回的故障。整套结构没有冗余的复杂零件，大部分零部件都可以通过常规的机加工、注塑工艺生产，后期维护时只需要定期检查弹簧的预紧力、更换磨损的行走轮即可，维护成本很低，非常适合批量配套给管道检测运维团队作为标准化的管内行走载体使用。
