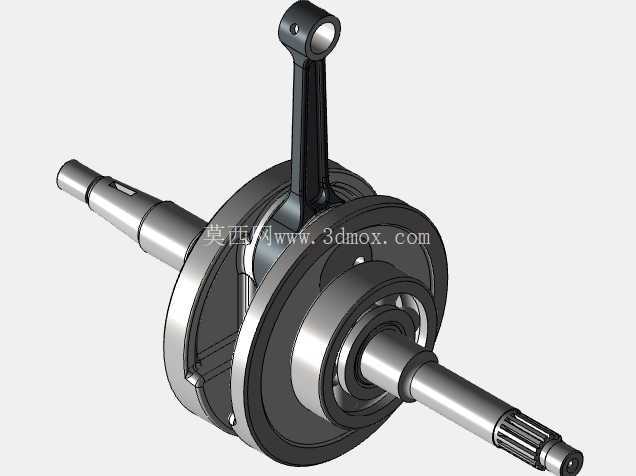

雅马哈Freego125踏板车曲轴总成结构

　　踏板摩托车作为城市短途通勤的核心代步工具，其动力输出的平顺性与耐久度直接决定整车骑行质感，而曲轴总成作为发动机动力转换的核心部件，承担着将活塞往复直线运动转化为旋转扭矩的关键作用，这款适配雅马哈Freego125车型的曲轴，在结构设计上充分兼顾了小排量踏板车的动力特性与日常使用场景的负载需求。从实际应用场景来看，小排量踏板车多处于城市拥堵路况下的频繁启停工况，发动机转速波动区间大，低速大扭矩输出需求频繁，这就要求曲轴不仅要具备足够的结构强度应对交变载荷，还要在动平衡精度上做到严格控制，避免高速运转时产生的振动传导至车架，影响骑行舒适度。

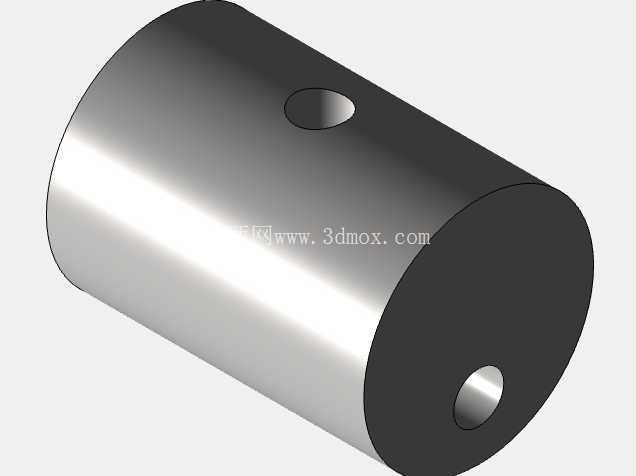

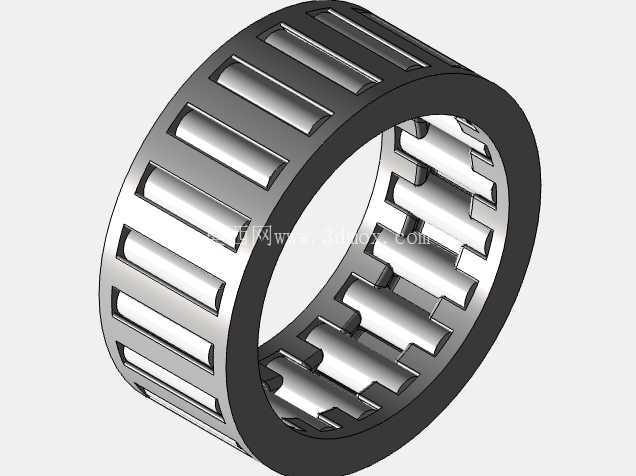

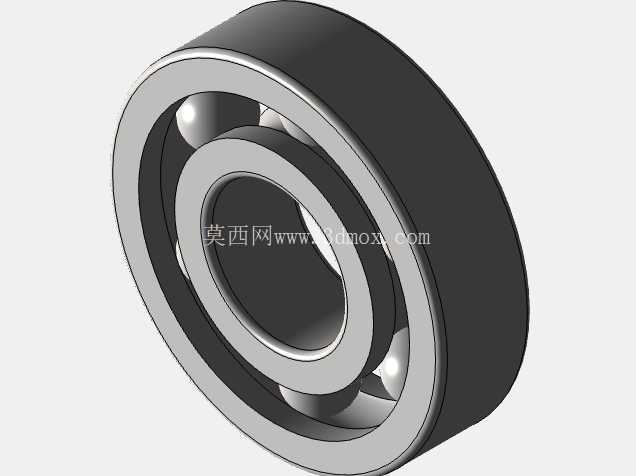

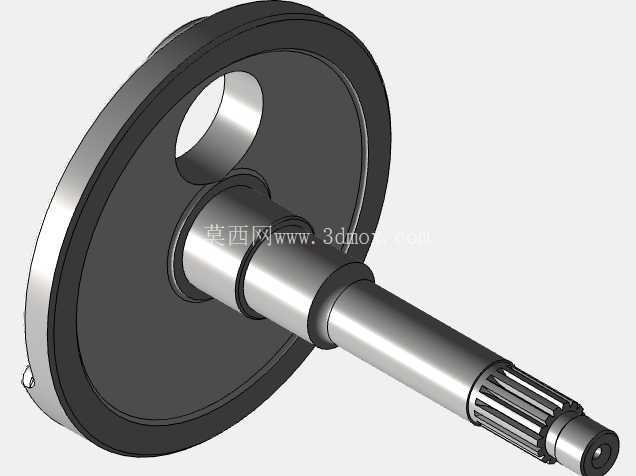

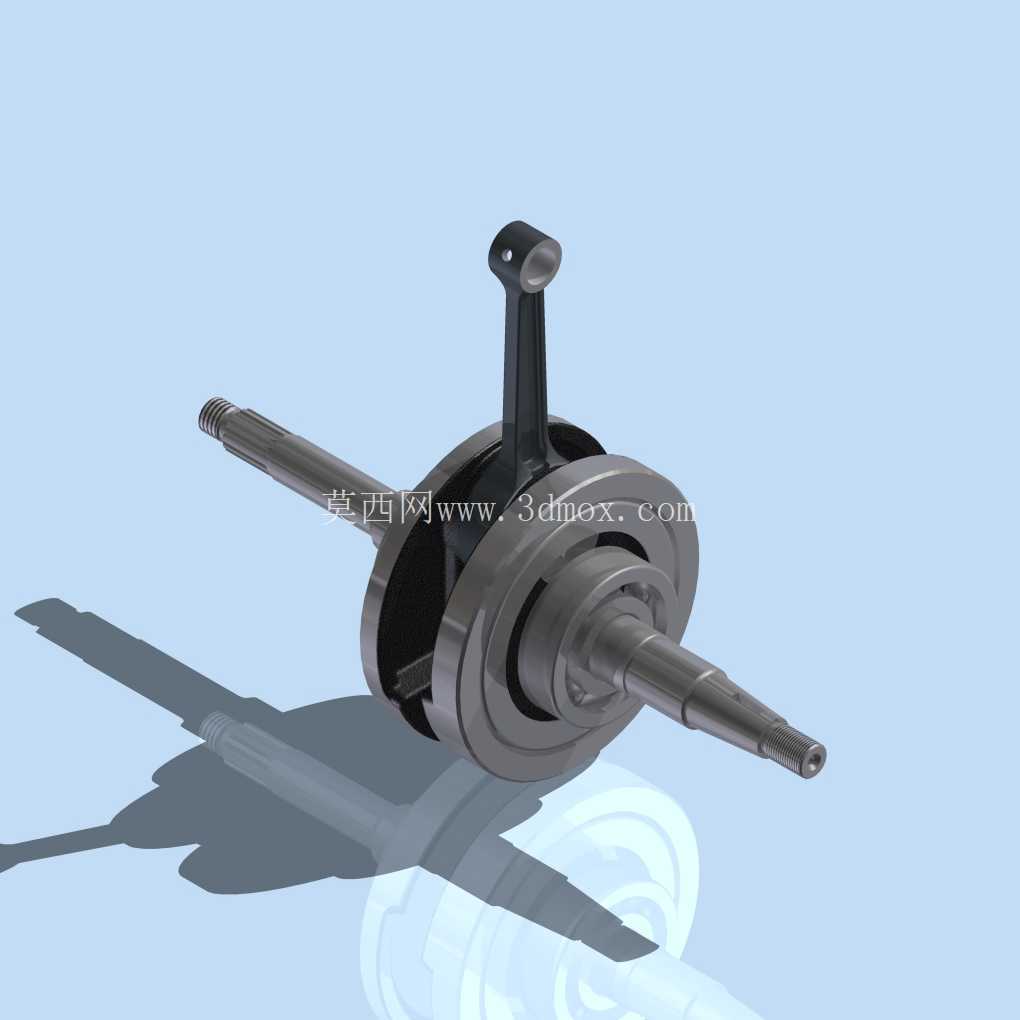

　　该曲轴采用整体式曲柄销压装结构，左右曲柄臂通过过盈配合与曲柄销连接，连杆大头端通过滚针轴承套装在曲柄销上，实现连杆绕曲柄销的灵活摆动，这种结构相比分体式曲轴具备更好的刚性，能够承受踏板车无级变速机构带来的持续扭矩输出，不会因为长期交变载荷出现曲柄臂错位的问题。在功能特性上，曲轴两端的轴颈分别承担不同的功能，长轴端直接连接无级变速器的主动轮，通过花键结构将扭矩传递给变速机构，短轴端则用于安装磁电机转子，为点火系统与整车用电设备提供电力来源，轴颈表面经过高精度磨削处理，与箱体上的轴承配合间隙控制在微米级，既保证运转时的转动灵活性，又能避免间隙过大导致的机油泄漏与轴颈跳动。

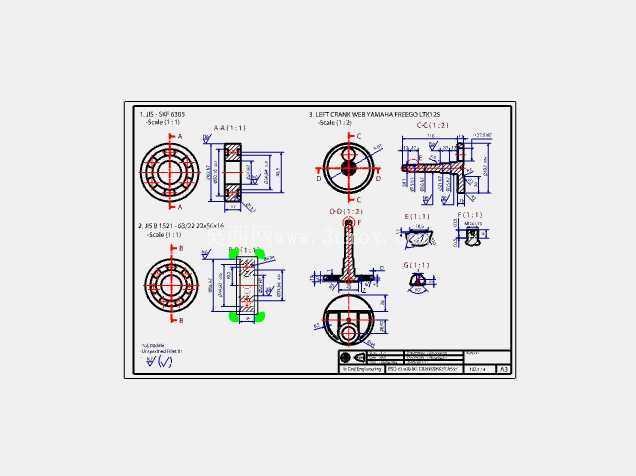

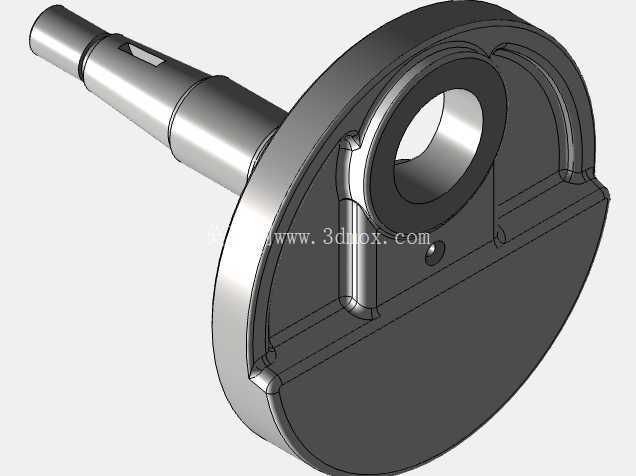

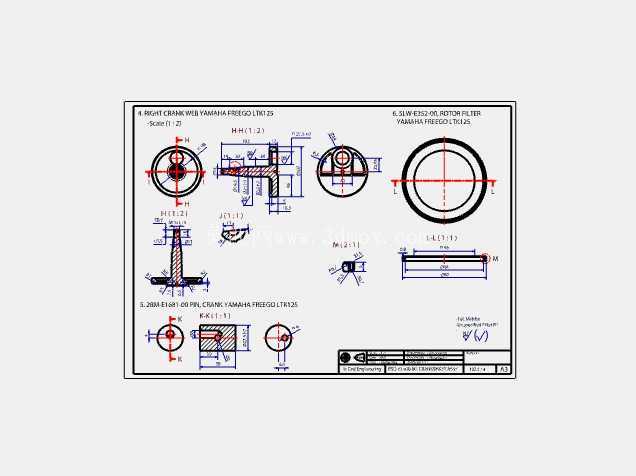

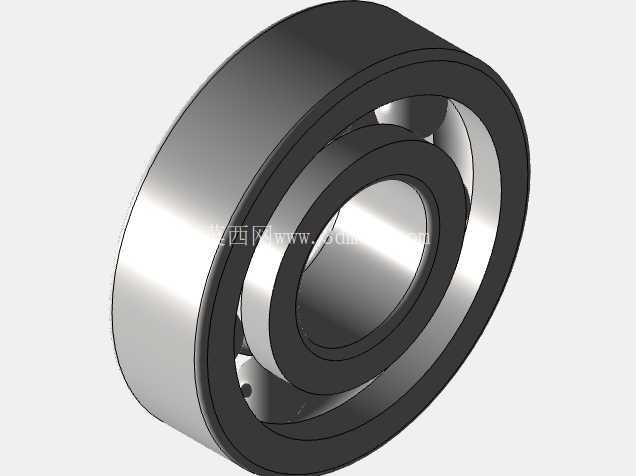

　　设计思路上，这款曲轴的曲柄臂采用了偏心配重结构，配重块的形状与重量经过精确计算，能够抵消活塞连杆组往复运动产生的一阶惯性力，从根源上降低发动机运转时的振动，配重块的轮廓做了圆弧过渡处理，避免曲轴箱高速旋转时搅动机油产生过多的阻力损耗，同时也减少了机油泡沫化的概率，保证润滑系统的工作稳定性。从安装边界来看，曲轴的总长度、轴颈直径、曲柄臂的回转半径都严格匹配原厂发动机箱体的安装空间，连杆小头端的活塞销孔尺寸与原厂活塞销完全适配，装配时不需要额外进行修配，只要按照规定扭矩压装轴承、紧固相关紧固件即可完成安装，左右轴颈的同轴度公差控制在0.02mm以内，安装后不会出现轴颈偏磨、轴承早期损坏的问题。

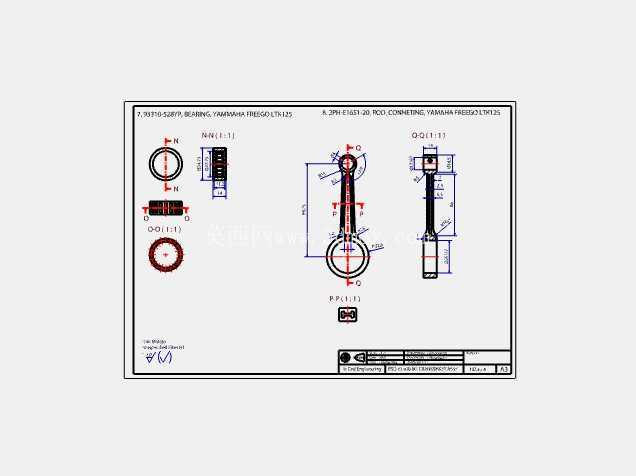

　　在实际维修替换场景中，这款曲轴的尺寸精度直接决定了发动机大修后的使用寿命，如果曲轴动平衡不达标，高速运转时的振动会导致箱体轴承座过早磨损，甚至出现曲轴断裂的严重故障，因此建模过程中对每一段轴颈的直径、圆角过渡、配重块的质心位置都做了1:1还原，能够为维修配件生产、发动机改装设计提供精准的三维数据参考。曲轴的连杆部分采用了锻造合金钢材质，表面经过渗碳处理提升耐磨性能，大头端的滚针轴承滚道粗糙度达到Ra0.8以下，能够长期承受高转速下的摩擦损耗，曲柄臂与轴的连接位置做了圆角强化处理，避免应力集中导致的轴颈断裂问题，这些细节结构在三维模型中都做了完整呈现，能够帮助结构设计人员直观理解小排量踏板车曲轴的载荷分布与设计逻辑，也可以作为同类排量发动机曲轴开发的参考基准，在进行动力改装时，也可以通过调整配重块的重量、曲柄半径来改变发动机的动力输出特性，适配不同的骑行需求。
