工业通讯设备防护金属箱体结构设计

　　在工业现场通讯组网、弱电信号传输的场景中，这类金属防护箱体是承载核心通讯模块、信号转接单元的关键结构件，区别于民用塑料外壳，它需要应对车间粉尘、少量溅水、设备运行振动等复杂工况，同时要兼顾内部模块的安装维护便利性与外部走线的合理性。从结构设计逻辑来看，箱体采用分体拼接式钣金结构，主体分为U型主壳体、前端面板、底部安装法兰三个核心部分，主壳体采用1.5mm厚度冷轧钢板弯折成型，弯折处预留R2圆角避免应力集中，同时所有拼接边都设计了向内翻边的止口结构，既可以提升箱体整体的抗扭刚度，减少钣金薄件的共振变形，也能在拼接处形成迷宫式密封路径，阻挡大颗粒粉尘从拼接缝隙进入箱体内部。

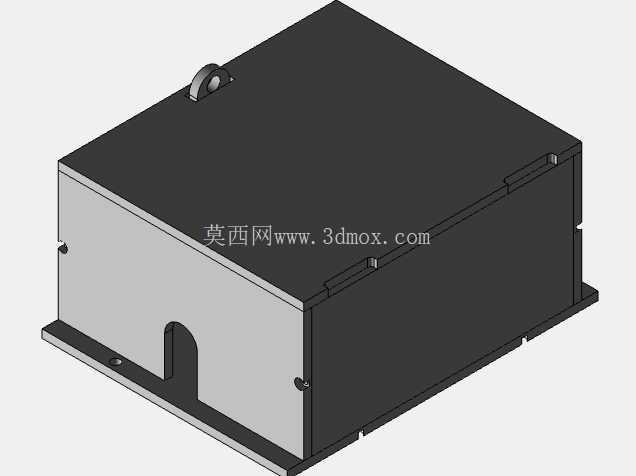

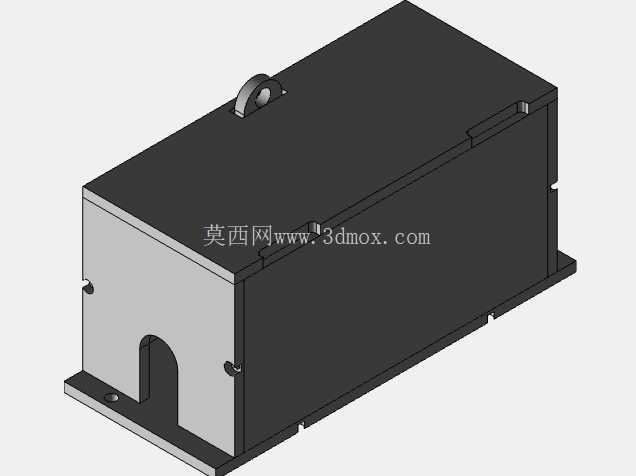

　　顶部设计的吊环结构并非冗余设计，当箱体安装位置较高、或者内部搭载较重的通讯中继模块时，现场施工人员可以通过吊环穿入吊绳完成单人吊装对位，避免托举安装时的对位偏差，吊环与箱体顶部的连接采用压铆螺母固定，压铆位置背面设计了加强凸包，防止吊重时钣金局部变形。前端面板下部预留的拱形走线缺口，是专门为现场布线预留的操作空间，区别于常规的圆形走线孔，拱形缺口可以在不拆卸面板的情况下，完成多根通讯线缆的穿入与端子排接线，缺口边缘设计了卷边结构，避免穿线时锋利的钣金切口划伤线缆绝缘层，面板与主壳体的连接采用侧面快拆螺丝，不需要完全拧下螺丝就可以翻开面板完成内部模块调试，减少小零件掉落丢失的风险。底部的安装法兰向两侧伸出，法兰上预留的两个长条形安装孔，可以适配现场安装支架的孔位偏差，不需要在安装面上重新打孔，长孔的长度方向预留了5mm的调节余量，能够抵消混凝土墙面或者型材支架的安装孔位误差，法兰与主壳体底部采用点焊连接，焊点位置做了打磨处理，避免凸起影响箱体与安装面的贴合度。从安装边界来看，箱体整体深度控制在200mm以内，宽度300mm，高度180mm，属于紧凑型壁挂安装尺寸，不会占用过多的墙面或者机柜内部空间，箱体背部预留了两个挂装孔，可以配合膨胀螺丝直接挂装在墙面，也可以通过底部法兰固定在标准型材机架上，两种安装方式不需要额外加装转换支架。

　　内部的安装空间预留了三层导轨安装位，可以同时搭载信号隔离模块、通讯中继模块、接线端子排三类核心部件，模块之间预留了20mm的走线间隙，方便强弱电线缆分开布线，减少信号干扰。箱体表面采用黑色哑光喷塑处理，既可以提升金属表面的防锈能力，哑光表面也不会在车间照明环境下产生反光，影响运维人员观察面板上的指示灯状态，前端面板采用浅灰色喷塑，和黑色主壳体形成视觉区分，让运维人员可以快速识别操作面，减少误操作概率。在细节设计上，箱体侧面预留了两个接地螺柱，分别对应内部保护地与屏蔽地的接线需求，螺柱采用铜质嵌件，避免长期使用后锈蚀导致接地电阻超标，主壳体的所有边角都做了C1倒角处理，没有锋利的锐角，防止安装维护人员划伤手部。

　　这类箱体的结构设计没有追求复杂的造型，所有结构特征都围绕现场安装、运维、防护三个核心需求展开，每一处弯折、开孔、加强结构都对应实际使用中的痛点，比如顶部吊环对应高位安装的吊装需求，拱形走线缺口对应不拆面板接线的需求，长条形安装孔对应现场孔位偏差的适配需求，这些细节都是在大量现场施工反馈中逐步优化而来，不是凭空设计的装饰特征。对于结构设计从业者来说，这类钣金箱体的建模重点不在于复杂的曲面造型，而在于准确还原每一处工艺特征，比如弯折止口的尺寸、压铆螺母的安装空间、喷塑层的厚度预留，这些细节直接决定了模型导出加工后能否顺利组装，很多新手建模时容易忽略止口的配合间隙，导致加工出来的箱体拼接时出现干涉，或者没有预留喷塑层的厚度，导致面板无法顺利装入主壳体。从设备选型的角度来看，这类箱体适合搭载工业以太网交换机、信号转换模块、小型PLC通讯单元这类对防护等级有一定要求、但不需要完全密封防水的通讯类设备，安装场景覆盖车间墙面布线、设备侧旁通讯节点、弱电井内部转接节点等多个场景，其紧凑的尺寸可以适配狭窄的安装空间，快拆面板的设计也能大幅降低后期运维的时间成本。
