3D打印模块化游乐设施树状结构设计

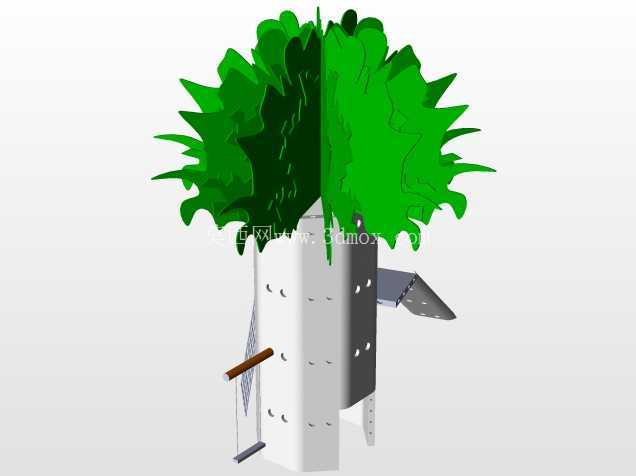

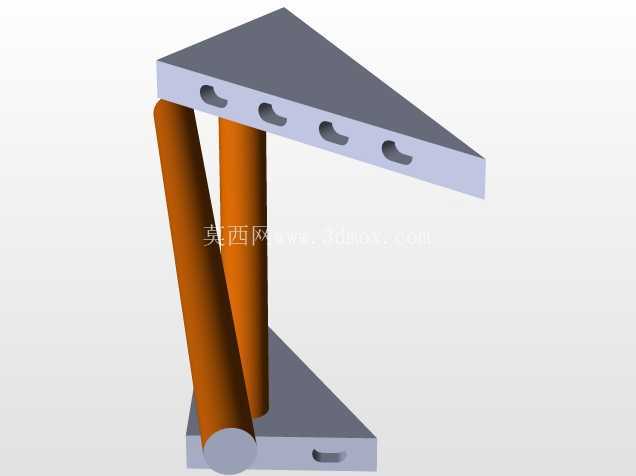

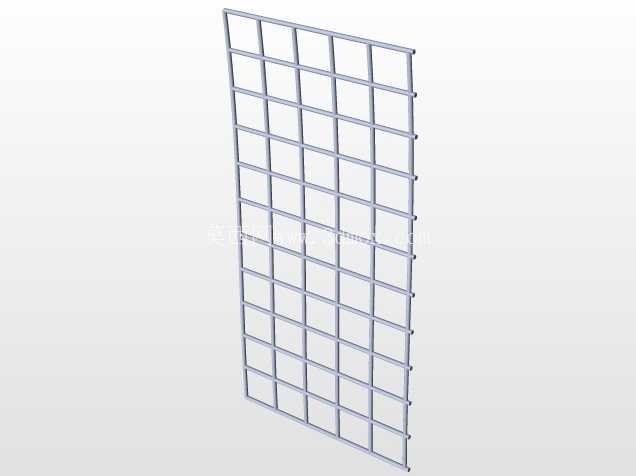

　　这款树状模块化游乐构件，主要面向社区微更新、小型商业体户外配套、幼儿园户外游戏区这类场景设计，区别于传统大型游乐设施的整焊整铸结构，采用分块拼装的逻辑，能适配不同面积的零散场地，不需要大型吊装设备进场，人工即可完成组装作业。从结构功能来看，构件主体采用立式柱状承力结构，柱身预留多组标准化安装孔位，不同的功能拓展模块可以通过孔位快速固定，比如图中附带的攀爬踏板、模拟道具固定位，后续还可拓展爬网固定点、小型滑梯接驳口、互动装饰挂件等不同功能单元，单组构件可根据场地需求搭配2-6种不同的游乐功能模块，不需要重新开模制作主体结构。

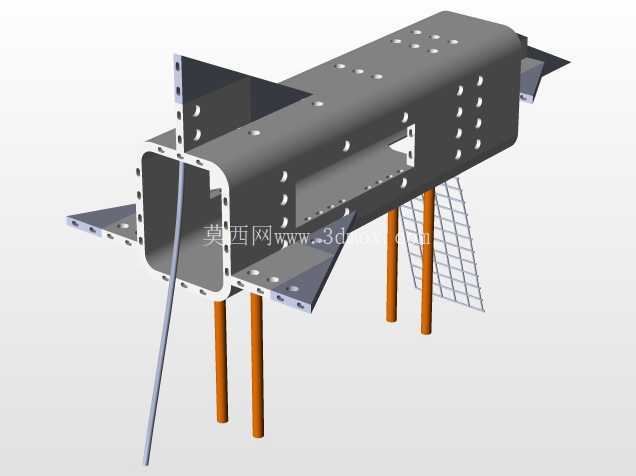

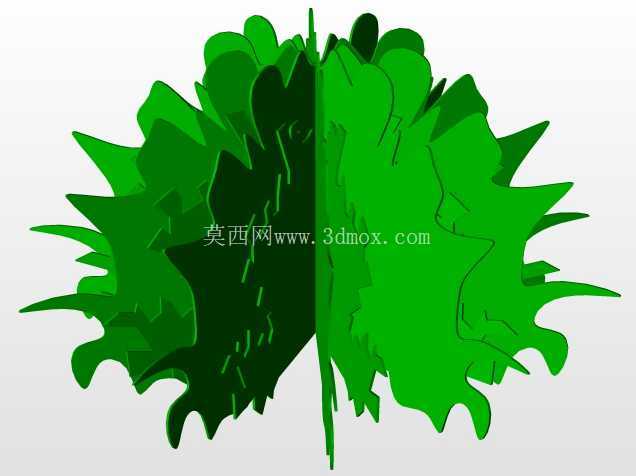

　　设计阶段优先考虑了3D打印工艺的成型特性，主体柱身采用等壁厚中空结构，既降低打印材料消耗，也能预留内部走线空间，可配套加装低压互动灯光模块，柱身的孔位采用统一的孔距标准，所有拓展模块的连接端都做了适配的插销式结构，安装时不需要额外焊接或打孔，对准孔位插入防脱插销即可完成固定，单块拓展模块的重量控制在单人可搬运的范围内，现场组装不需要重型工具。顶部的仿树冠部分采用分瓣式拼接设计，每一片树冠单元都做了渐变的壁厚处理，边缘做圆弧倒角避免尖锐棱角，拼接完成后整体形成饱满的仿树冠状，既可以作为遮阳结构，也能在视觉上弱化游乐设施的工业感，和周边绿化环境更好融合。

　　安装边界方面，主体柱身的底部预留了法兰安装盘，可直接固定在硬化地面的预埋螺栓上，也可搭配预制混凝土配重底座放置在非硬化场地，不需要大面积破坏原有地面铺装；整体安装完成后的占地直径可根据拓展模块的搭配调整，最小配置下占地直径仅1.2米，适合边角零散场地布置，满配拓展模块后占地直径也可控制在2.5米以内，适配多数小型户外场地的尺寸限制。结构受力层面，柱身的承力壁厚经过反复校核，可同时承载4-6名儿童的攀爬载荷，所有连接孔位都做了局部加厚处理，避免长期使用出现孔位开裂的问题，模块之间的拼接缝隙控制在3毫米以内，防止儿童手指卡入的安全隐患，所有外露边缘都做了R5以上的圆角处理，没有尖锐突出结构。

　　不同于传统游乐设施一旦成型就无法调整功能的缺陷，这款模块化结构可根据运营方的需求随时更换拓展模块，比如节假日可加装互动游戏道具固定位，日常使用可保留基础攀爬功能，后期维护时仅需更换磨损的单个模块，不需要整体替换设施，大幅降低后期运维成本。打印材料选型上适配常规的PLA、PETG等3D打印耗材，也可采用玻纤增强耗材提升户外耐候性，所有模块的打印方向都做了优化，减少支撑材料的使用，降低打印过程中的材料损耗和后处理工作量，每一块模块都设计了统一的定位标识，组装时可根据标识快速对位，降低现场安装的出错概率。
