汽车发动机油底壳储油壳体结构

　　该壳体属于发动机润滑系统下部的储油与防护部件，装配在缸体底面，承担机油汇集、储存、散热以及阻隔外部泥水、粉尘侵入曲轴腔的作用。整机运行时，曲轴飞溅后的机油沿缸壁回流至壳腔，机油泵从集滤器位置抽吸润滑油，再输送至主轴瓦、连杆瓦、凸轮轴和配气机构等摩擦副；停机后大部分机油回落至壳内，因此壳体容积、底部深度和集滤器周围油液高度直接影响冷启动供油稳定性。

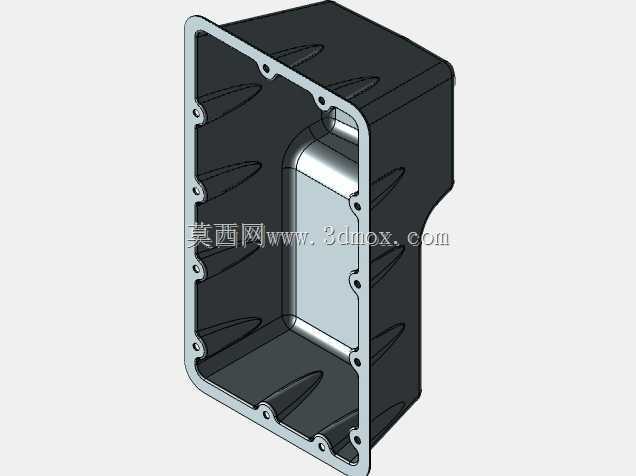

　　结构上采用深腔薄壁形式，开口面布置一圈连续密封法兰，法兰上均匀分布螺栓孔，用于与缸体下平面贴合压紧。法兰面需要控制平面度，避免密封垫局部压不实而出现渗油；螺栓孔周边保留凸台，使拧紧力能够均匀传递，减少薄壁区域局部塌陷。壳体侧壁设置多道内凹加强筋，筋条沿腔壁斜向延伸，在不明显增加壁厚的前提下提高侧板抗振和抗冲击能力；发动机工作中缸体振动、路面碎石击打以及车辆俯仰时油液晃荡，都会对壳壁产生交变载荷，这些筋位能够抑制薄板鼓动噪声。

　　内腔一侧形成较深的集油区，便于机油泵吸油口在车辆爬坡、制动和倾斜工况下仍浸没在油面以下；边角采用大圆角过渡，既减少应力集中，也避免机油在死角处滞留起泡。壳体外侧轮廓避让曲轴平衡块、连杆运动轨迹和附近附件，下部局部收窄以适应车架、副车架或转向杆件的通过空间。安装边界设计时，需同时核对法兰螺栓分布、密封带宽度、油尺管接口、放油螺塞位置以及周边排气管热辐射距离；放油口通常布置在腔体低位，使保养时旧油能够尽量排净。

　　建模过程中应优先保证开口法兰、螺栓孔、内腔深度和外侧避让曲面的一致性，薄壁抽壳后再处理加强筋与安装凸台，避免后期装配时出现干涉。该类结构适用于乘用车、小型工程机械或发电机组动力舱的下部润滑系统布置，也可为冲压钢板油底壳、压铸铝合金油底壳的方案对比提供参考。
