长幅卷筒物料平移移除输送装置结构

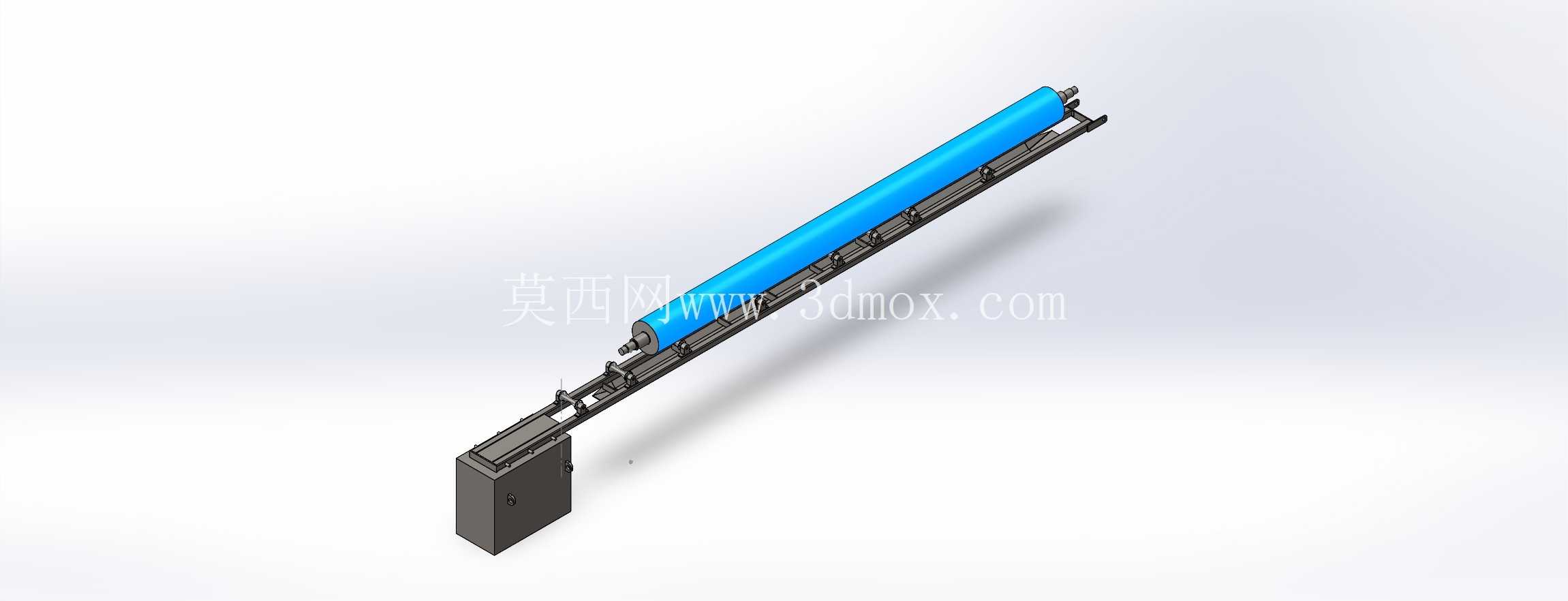

　　该装置主要面向卷材生产、印刷包装、薄膜加工等车间内的长幅卷筒物料工位转移场景，解决大长度卷筒类工件在设备出料位、暂存架、加工工位之间短距离移位时，人工抬举难度大、易磕碰卷材表面、转运对位精度差的实际问题。整套结构采用卧式承载布局，核心承载段为适配长卷筒的平行导向梁架，梁架长度匹配常规工业卷筒的轴向尺寸，可覆盖多数幅宽在1.2m至2m区间的卷材承载需求，安装时需保证梁架水平度误差不超过1mm/m，避免卷筒放置后出现轴向窜动。

　　驱动与移动部分采用底部集成配重块的手推式基座，配重块重量经过匹配计算，可平衡伸出段承载卷筒时的倾覆力矩，基座底部配置带刹车的万向脚轮，静止对位时可锁定脚轮保证装置稳定性，推移时转向灵活，可在车间狭窄通道内完成转向调整。承载梁上配置可沿轴向滑动的承托组件，承托组件表面包覆软性耐磨材质，避免接触卷筒金属轴头或卷材端面时造成刮伤，承托组件的滑动阻尼经过调校，放置卷筒后不会出现自由滑移，同时人工调整位置时无需过大推力。装置的导向结构采用内嵌式直线导轨，导轨安装在梁架内侧，避免外露积尘影响滑动顺畅度，导轨两端设置硬限位块，防止承托组件滑出梁架边界造成物料坠落。设计过程中优先考虑了操作的人机工程性，手推扶手的高度设置在距离地面1.1m位置，符合多数操作人员的自然推扶高度，推移时无需弯腰或抬臂，长时间转运作业可降低操作疲劳度。整体结构的安装边界需注意，基座的占地宽度控制在0.4m以内，长度方向在收回承托段时总长度不超过2.5m，可适配多数车间内的设备间距与通道宽度，对位设备出料位时，梁架的上平面高度可与设备出料辊道高度齐平，可直接将卷筒从辊道平移到装置承托位，无需额外吊装辅助。

　　针对不同直径的卷筒，承托组件的V型支撑面可适配直径在100mm至300mm区间的卷筒轴头，无需更换夹具即可完成多规格卷材的转运，承托组件上设置的轴向定位挡块，可根据卷筒的轴向长度调整固定位置，转运过程中限制卷筒的轴向窜动，避免卷材端面碰撞梁架造成损伤。整套结构没有复杂的电控或液压组件，纯机械结构的设计降低了后期维护成本，日常仅需定期对导轨滑动面加注润滑脂、检查脚轮磨损情况即可，适合生产车间内高频率的短距离物料转运作业，可替代传统的人工抬运或简易叉车转运，减少卷材转运过程中的损伤概率，同时提升工位间物料转移的效率。

　　在实际使用场景中，该装置可对接分切机、复卷机、印刷机的出料端，完成成品卷筒的下线转运，也可在原料暂存区与加工设备之间完成原料卷筒的上料对位，承托梁的伸出段可深入设备下部的空位，无需将装置完全贴靠设备即可完成卷筒的取放，适配多数设备出料位下部有柜体或挡板的安装场景，避免装置与设备本体发生干涉。结构设计时对梁架的挠度做了校核，在承载最大额定重量的卷筒时，梁架中部的最大挠度不超过0.5mm，保证承托的卷筒始终保持水平状态，转运过程中不会出现一端倾斜导致的卷材松卷问题。基座的配重块采用铸铁材质，整体重心偏低，推移过程中即使遇到地面小幅度的坡度或凸起，也不会出现侧翻风险，脚轮采用聚氨酯材质，行走时不会损伤车间环氧地坪，同时滚动阻力小，单人即可推动满载的装置完成移位。
