立式工业废气净化洗涤塔结构设计

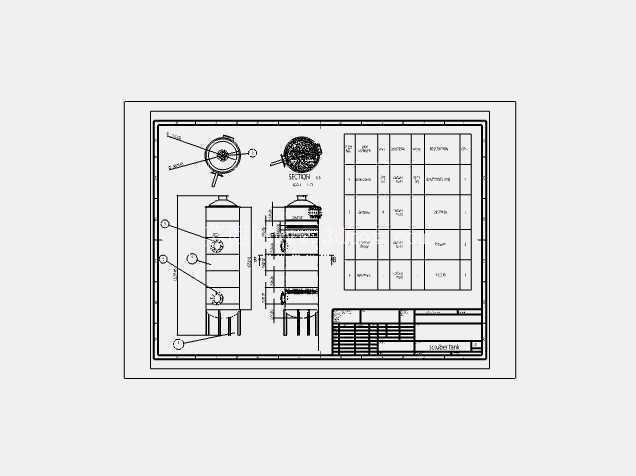

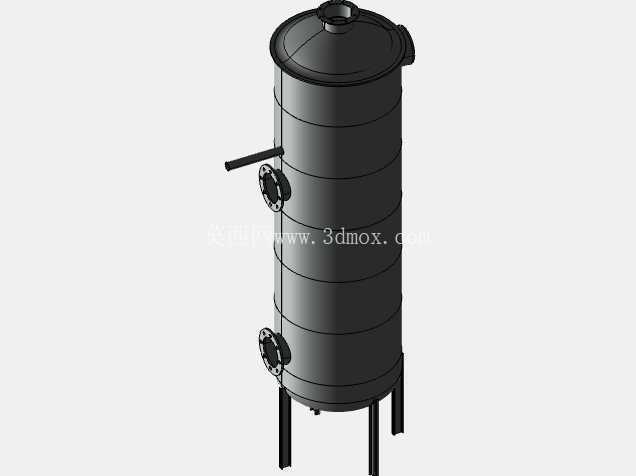

　　这款立式洗涤设备的结构设计，核心围绕工业废气末端治理的实际工况展开，在化工、涂装、冶金、半导体制造等产生酸碱性废气、含尘废气的生产场景中，这类设备是废气达标排放的核心处理单元，区别于干式除尘设备，它依托气液两相的充分接触完成污染物捕集，能同时处理气态污染物与细微颗粒物，适配多数中小风量的废气处理工段。从结构布局来看，设备采用立式圆柱形筒体设计，这种构型的优势在于最大化利用竖向空间，减少车间平面占地，筒体分段设置法兰连接结构，方便后期打开检修内部的喷淋层、填料层以及除雾组件，筒体顶部采用椭圆形封头结构，相比平封头能更好承受内部微正压或负压工况，封头顶端设置的排气口对接后续排风管道，处理完成的洁净气体从这里排出进入后续烟囱或检测段。

　　筒体侧面的接口布局完全贴合现场管路走向逻辑：侧上方伸出的短管是废气进气口？不对，实际设计中进气口设置在筒体中下部，这样废气进入筒体后自下而上流动，与自上而下喷淋的洗涤液形成逆流接触，气液接触时间更长，传质效率更高，哦不对，看模型上的侧接口，中下部和中部的带法兰接口分别是检修人孔与喷淋层管路接口？不对，仔细看结构，筒体下部的三个支腿采用均匀分布的支撑结构，支腿与筒体底部采用焊接加筋板的连接方式，能承受满液状态下的整体重量，支腿底板预留地脚螺栓孔，安装时需要核对现场基础的预埋螺栓位置，保证设备垂直度偏差不超过千分之一，避免内部布水不均导致的壁流问题。

　　设备的功能实现逻辑上，洗涤液通过管路输送到筒体内部的喷淋层，经喷嘴雾化后形成均匀的液滴覆盖整个筒体截面，上升的废气与液滴碰撞过程中，颗粒物被液滴粘附，酸性或碱性气态污染物与洗涤液中的中和药剂发生反应，最终随洗涤液沉降到筒体底部的储液段，经排污口排出进入后续循环水处理系统，筒体上部会设置除雾层，去除气流夹带的液滴，避免排风带水影响后续风机或管道。设计过程中需要重点考量的边界条件：首先是筒体的直径需要根据处理风量计算截面风速，一般这类洗涤塔的空塔风速控制在1.5-3m/s区间，风速过高会带液严重，风速过低则会增加设备投资成本；筒体高度需要根据填料层高度、喷淋层间距、除雾段高度、底部储液段高度综合确定，要保证气液接触的停留时间满足污染物去除效率要求，通常停留时间不低于2秒。接口的设计压力等级需要匹配整个废气系统的运行压力，一般采用1.0MPa等级的法兰标准，保证管路连接的密封性，避免废气泄漏造成车间环境污染。另外筒体上的人孔设置位置需要对应内部填料层、喷淋层的安装高度，方便运维人员进入更换填料、检修喷嘴，人孔采用快开式结构能减少检修拆装时间。支腿的高度设计需要预留底部排污管路、循环泵接口的安装空间，一般底部距离地面高度不小于300mm，方便阀门操作与管路布置。

　　在实际选型应用中，这类洗涤器可以根据处理污染物的种类更换洗涤液配方，处理酸性废气时采用碱液作为洗涤介质，处理碱性废气时采用酸液，处理含尘废气时直接用清水即可，设备的材质选择可以根据废气腐蚀特性选用PP、玻璃钢或者不锈钢材质，这个三维模型还原的是钢制衬胶版本的结构构型，所有焊缝位置都做了圆弧过渡处理，减少应力集中，也方便内部做防腐衬层施工。很多刚接触环保设备设计的工程师容易忽略的点是进气口的布气结构，这个模型里进气口进入筒体后会设置导流板，避免进气直接冲刷对面筒壁造成局部腐蚀，同时让气流均匀分布在整个筒体截面，避免出现偏流导致部分区域气液接触不充分，影响处理效率。还有顶部封头的排气口位置，需要设置在封头中心，保证排风均匀，避免气流在封头处形成涡流增加阻力。设备的整体阻力损失一般在800-1500Pa区间，选型风机的时候需要把这个阻力值核算进去，同时预留10%的余量，保证系统风量满足设计要求。
