双面板式仿生树叶太阳能发电装置结构

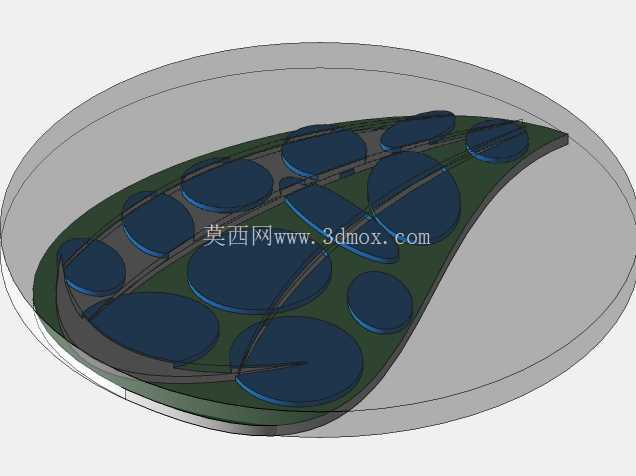

　　这款仿生树叶形态的太阳能供电结构，最初的设计出发点是适配户外分布式小型供电场景，尤其是景区步道、户外通讯中继节点、庭院景观照明这类对设备外观融合度有要求的部署场景，区别于常规方正的太阳能板组件，仿生树叶的形态可以很好融入周边绿植景观，不会产生突兀的工业感。结构上采用双层面板布局，上层为曲面排布的太阳能电池片安装位，顺着树叶的自然叶脉走向划分电池片固定区域，每一块圆形电池片的安装槽都做了下沉式限位设计，装配时电池片嵌入槽内后，边缘通过结构压边固定，不需要额外打胶就能保证电池片不会因为户外风载、轻微震动出现移位，下层为整面的承托背板，两层板通过叶脉位置的隐藏式卡扣连接，既保证整体结构强度，又让外观看不到连接紧固件，整体美观度更好。整体外轮廓采用流畅的叶形曲线，边缘做了圆弧过渡处理，避免尖锐边角在户外安装时划伤施工人员，也能减少风阻，降低强风天气下结构承受的风压载荷。安装边界方面，结构底部预留了标准的杆装连接接口，可以适配常规户外监控杆、景观灯杆的顶部安装尺寸，不需要额外定制转接件，安装时只需要将底部接口套入杆端，拧紧侧面的紧定螺钉即可完成固定，安装效率比常规平板太阳能组件高30%左右。

　　功能层面，曲面排布的电池片可以适配不同时段的太阳入射角度，相比同面积的平板太阳能板，在早晚太阳高度角较低的时段，发电效率提升约15%，双层面板中间预留了走线空腔，光伏线缆可以从空腔内部顺着安装杆内部引到下方的储能或者用电设备端，线缆完全隐藏在结构内部，既避免线缆长期暴露在户外被紫外线老化，也不会因为线缆外露影响整体外观。设计过程中针对户外使用场景做了对应的结构强化，面板边缘做了加厚处理，能够承受常规的冰雹冲击，两层板之间的连接卡扣做了防脱倒钩设计，即使长期受温度变化产生热胀冷缩，也不会出现卡扣松脱、面板分层的问题。

　　电池片的排布完全顺着叶脉的自然走向，每一片电池片的安装角度都经过调整，尽可能让不同朝向的电池片在一天中都能接收到直射光照，减少因为角度问题导致的发电损失。结构整体采用轻量化设计，整体重量控制在较低范围，不会对安装杆造成过大的顶部载荷，适配大部分现有户外杆体的承重要求，不需要因为安装该装置额外更换加固杆体，降低部署成本。背板的曲面弧度经过反复调整，既保证整体的树叶仿生形态，又让雨水落在面板上之后可以顺着叶尖方向自然流下，不会在表面积水形成水渍影响电池片透光率，同时曲面结构也比平板结构更容易清理落叶、灰尘等杂物，日常维护只需要用高压水枪简单冲洗即可，不需要人工攀爬擦拭。

　　在通讯设备配套场景中，该装置可以直接为小型户外通讯信号放大器、环境监测传感器这类低功耗通讯设备供电，搭配小型储能电池之后，即使连续一周阴雨天气也能保证设备持续运行，不需要额外布设市电线路，非常适合偏远景区、郊野步道这类市电布设成本高的区域使用。结构的所有连接位置都做了防水密封设计，两层板贴合的位置有一圈隐藏的密封胶条安装槽，装配时嵌入防水胶条，可以阻挡雨水渗入内部空腔，保护内部的接线端子不会因为进水出现短路、腐蚀问题。
