电动人力代步车整车结构三维设计

　　这套三维结构围绕短距离代步与人力辅助骑行场景展开，整车定位兼顾人力踩踏驱动与电机辅助出力，适用于园区通勤、社区接驳、厂区短途转运以及低速休闲出行等使用环境。建模过程中没有把车辆当成单一外观件处理，而是从骑行姿态、动力布置、轮距边界、承载路径和后期装配维护几个维度同步推进，使车架、行走部件、动力部件和覆盖件之间保持明确的空间关系。

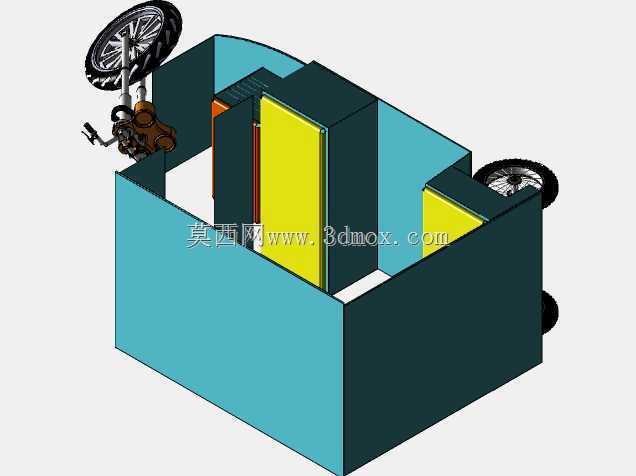

　　整车外形采用低矮、紧凑的布置思路，车身主体沿前后方向形成连续弧线，侧围过渡饱满，能够在有限车长内容纳驾乘区域、动力单元和行走机构。前部与后部的轮廓收束较为平缓，既减少低速行驶时的突兀感，也为轮胎跳动、转向运动和线束管路预留空间。设计时重点控制整车宽度，保证车辆在狭窄道路、小区通道和车间过道中具备较好的通过性；同时对轴距进行合理取舍，使直线行驶稳定性与转弯灵活性之间取得平衡。

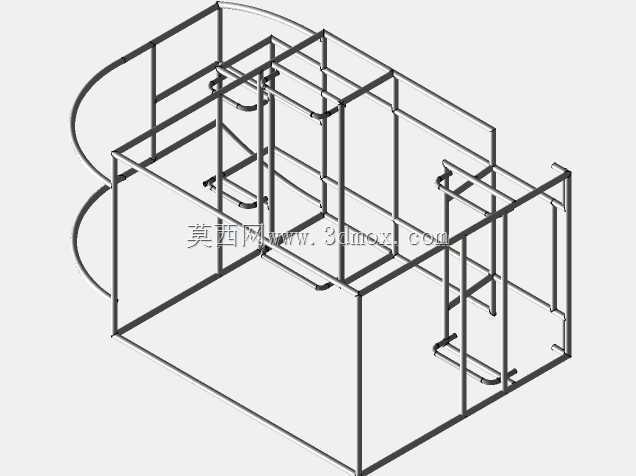

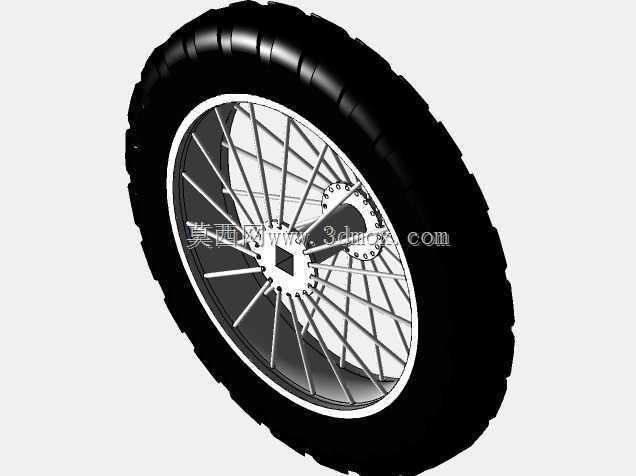

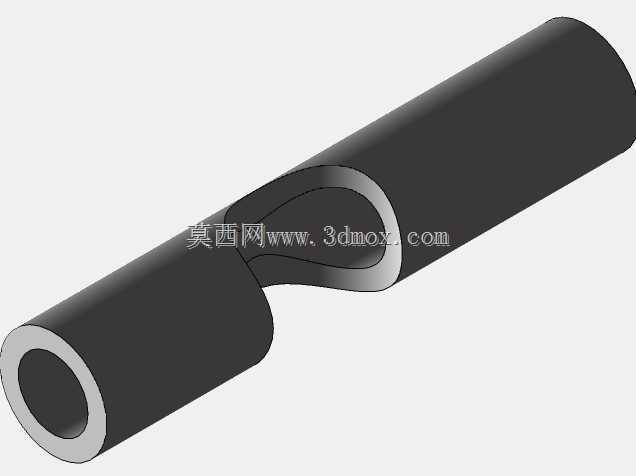

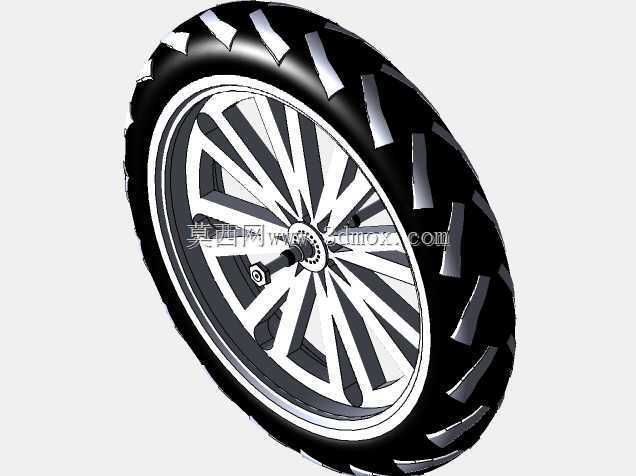

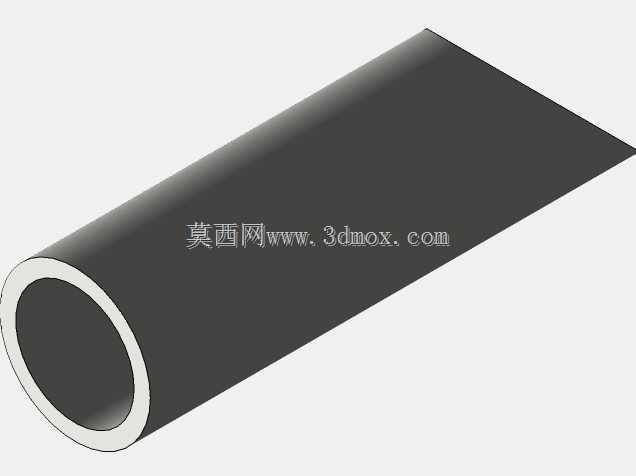

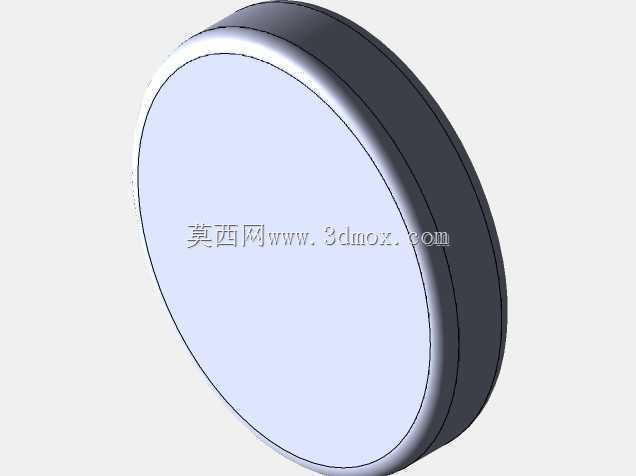

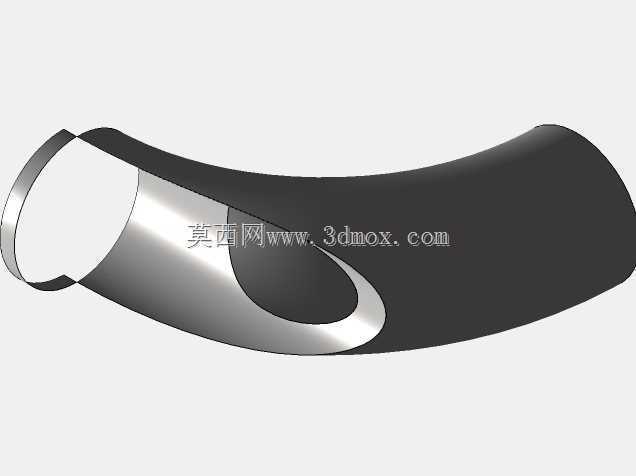

　　底盘部分承担主要载荷传递任务。车架主梁需要承受驾乘人员重量、电机输出反力以及路面冲击，因此在结构构思上强调承载路径连续，避免局部突变造成应力集中。轮胎作为直接接触地面的部件，其直径、宽度和安装位置不仅影响通过能力，也决定了底盘离地间隙。模型中对轮胎与车架、护板之间的间隙进行了校核，尤其在转向、颠簸和承载下沉状态下，需要保证轮体不与周边固定件发生干涉。

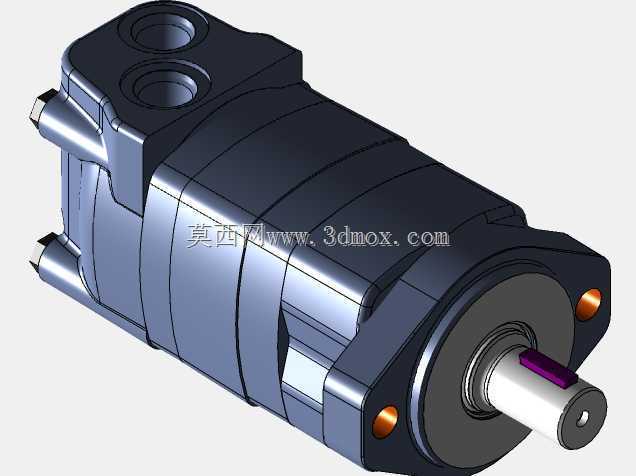

　　动力系统以电机辅助驱动为核心，人力驱动方式仍然保留。这样的布置适合低速、轻载、频繁启停的出行场景：起步或爬坡时电机提供辅助扭矩，降低骑行者体力消耗；平路或低负荷状态下可依靠人力踩踏，延长续航并减少动力系统持续工作压力。电机安装位置需要兼顾重心高度、传动距离和维护便利性，若布置过低，还要考虑涉水、石子飞溅和磕碰风险；若布置过高，则会影响车辆稳定性。三维建模时通过包络体检查电机、链轮或传动件、车架支管之间的关系，使动力传递路线尽量短而直接。

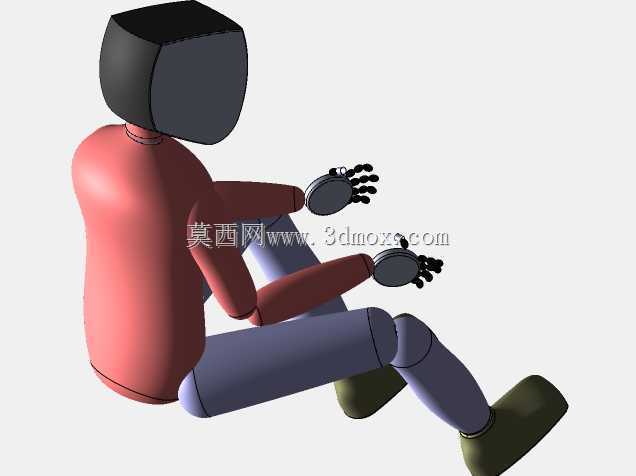

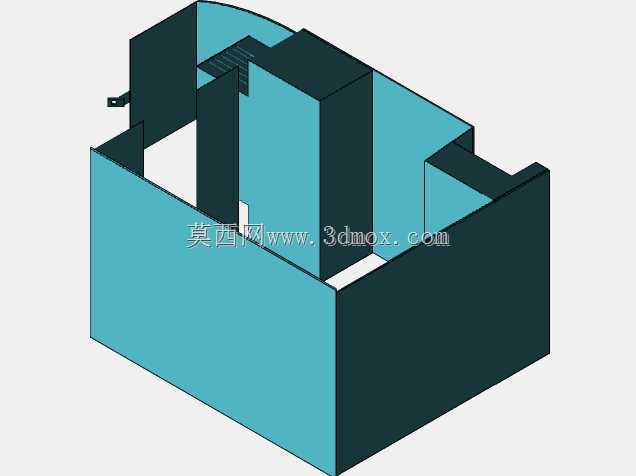

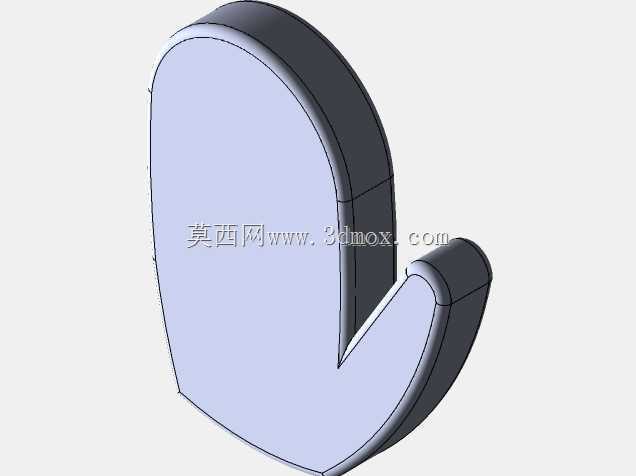

　　人机区域是该类车辆设计中不可忽视的部分。驾乘位置、脚踏区域和操控部件之间应形成自然的骑行姿态，腿部踩踏轨迹不能与车身覆盖件、轮胎或车架杆件冲突。车身侧围的弧形外观并非单纯造型需要，它同时承担遮挡内部结构、引导视线和保护运动部件的作用。覆盖件与骨架之间需要设置可靠连接点，安装面应尽量贴合车架受力位置，避免薄板件在振动中出现松动或异常变形。

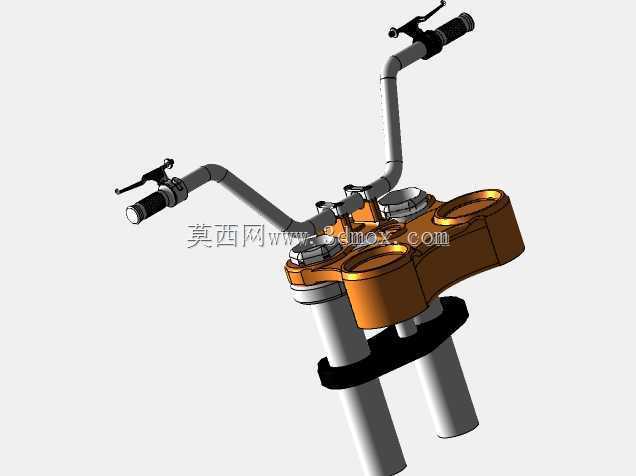

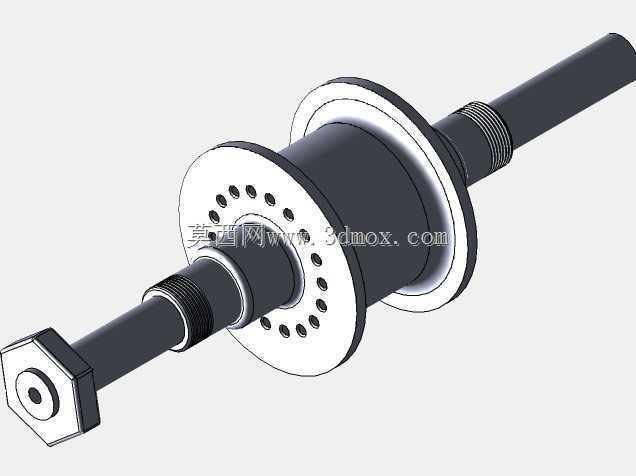

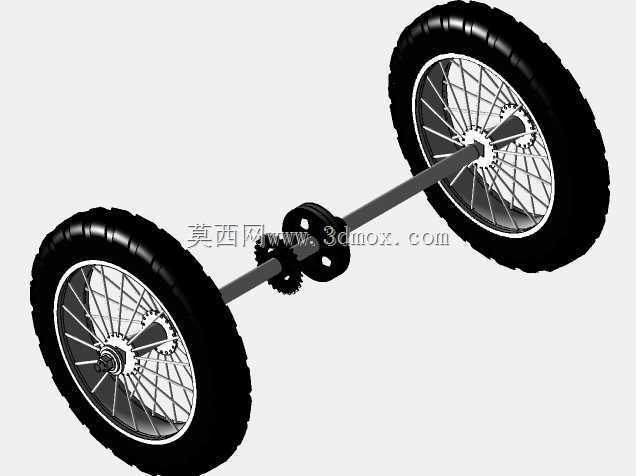

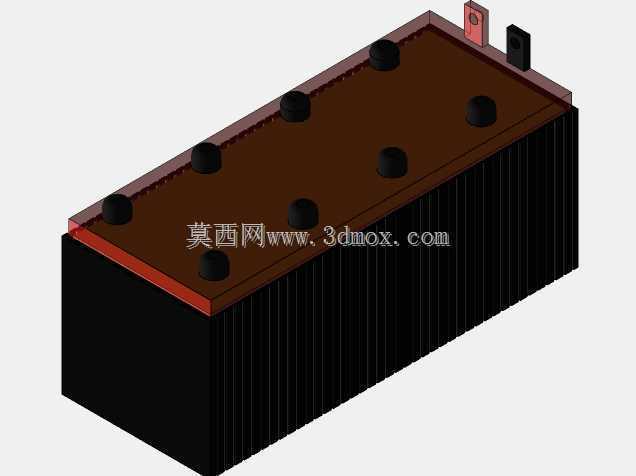

　　从安装边界看，前轮负责转向与导向，后轮更适合布置辅助驱动力，前后轮轴线应保持平行，车架对称面与轮距中心需要一致。若中心线偏差过大，车辆会出现跑偏、轮胎偏磨或链条传动不稳等问题。电池、控制器等电气部件的布置应远离强冲击区域，并与车轮泥水飞溅路径保持距离；线束沿车架内侧或专用走线槽布置，在转向部位预留弯曲余量，避免长时间转动后拉扯断裂。

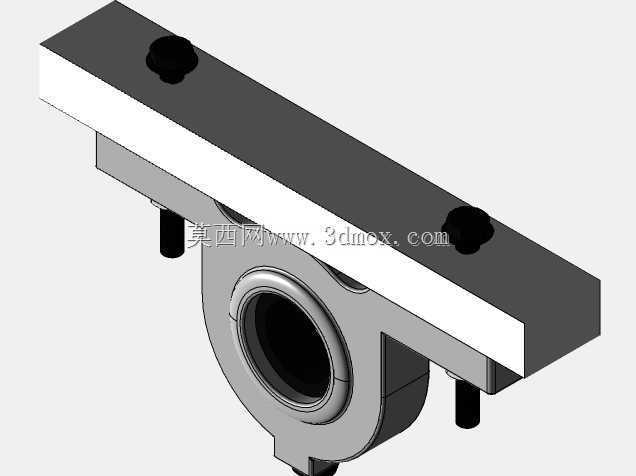

　　结构细节上，底盘与车身覆盖件之间采用分块装配思路，便于后期检修轮胎、电机和传动部件。关键连接部位需要留出紧固件操作空间，不能只追求外观封闭而导致装配工具无法进入。轮胎周边的护板形状随轮体运动包络调整，在最小间隙与外观完整性之间取折中。电机支架则要兼顾刚度与轻量化，支架板面不宜过薄，支撑方向应与扭矩反力方向匹配，必要时通过折边、加强筋或双点固定提高刚性。

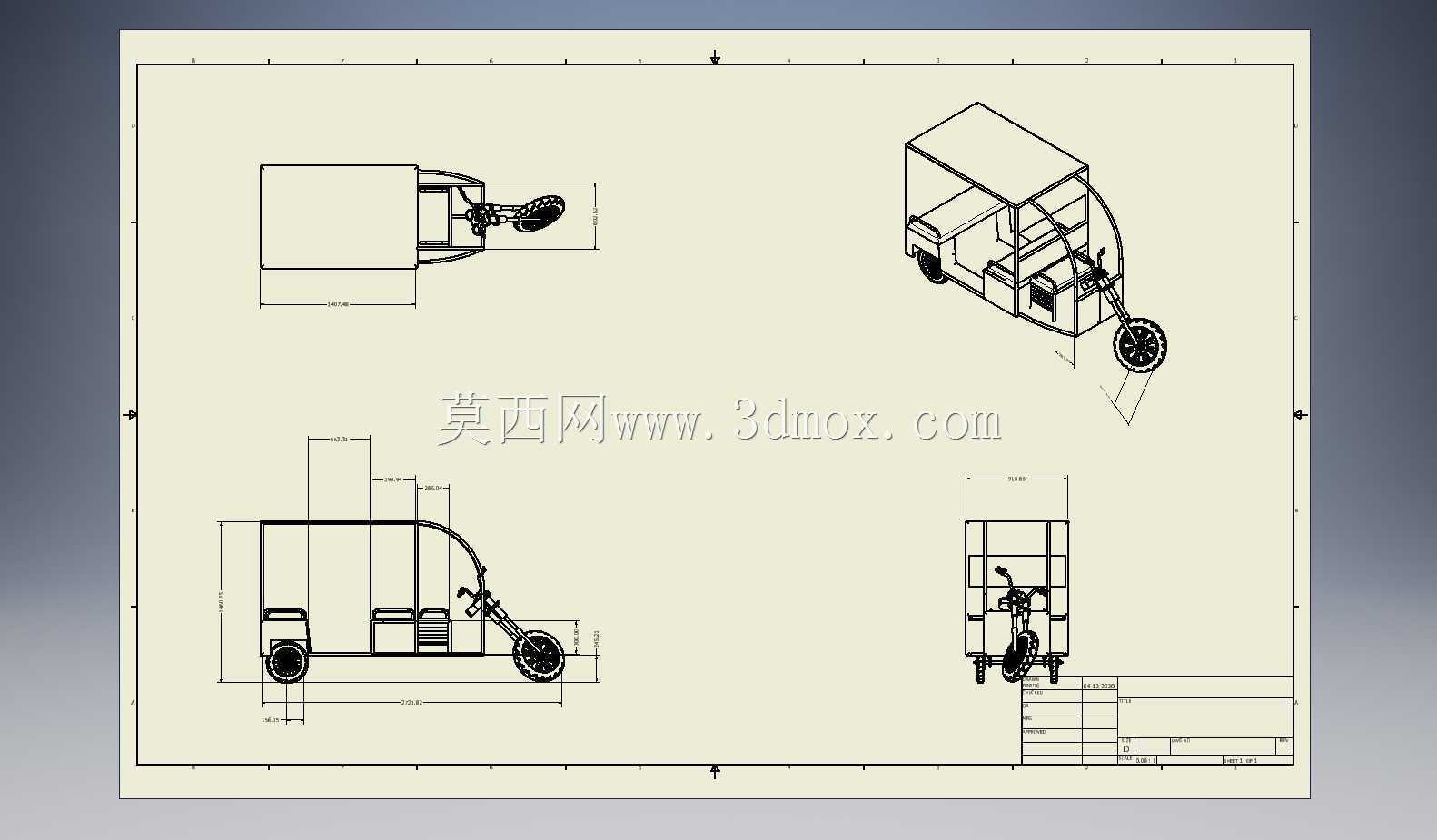

　　在实际工程应用中，这类电动人力车不属于高速车辆，设计重点更偏向安全、易用和维护便利。模型通过完整的三维空间表达，把车架弧线、轮胎位置、电机安装、底盘边界和覆盖件关系集中呈现，可用于结构方案评审、装配干涉检查、钣金或焊接件深化设计，也可为后续工程图输出、物料拆分和样车试制提供直接依据。
