电动汽车动力单元承载固定支架结构

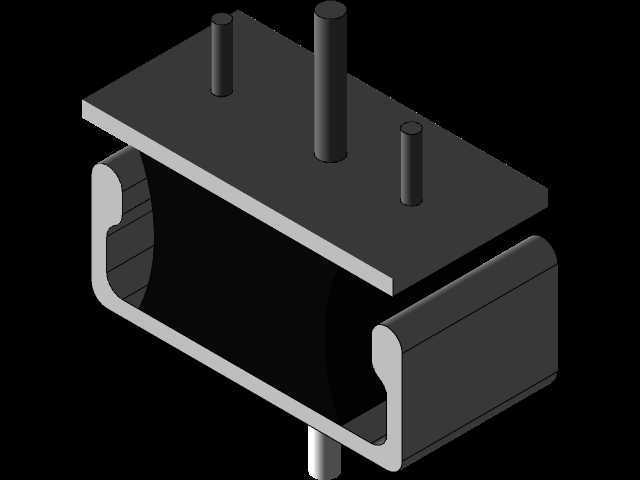

　　在纯电乘用车辆与商用新能源车辆的前舱动力布局中，电机支架是连接电驱动总成与车身副车架的核心承载构件，不同于传统燃油车的发动机悬置支架，电驱动单元的扭矩输出特性更偏向瞬时高扭矩释放，且运行转速区间更宽，对支架的模态特性、抗冲击性能、安装定位精度都提出了差异化要求。这款支架采用槽型主体承载结构，主体截面为冷弯成型的C型槽结构，槽体两侧的翻边结构既提升了整体截面的抗弯模量，也为侧面的附属管线固定、传感器安装预留了贴合安装面，无需额外在主体结构上焊接凸台即可实现周边附件的固定，减少了焊接工序带来的热变形风险。支架顶部的安装平面设置了三个不同高度的圆柱定位销，其中居中的定位销直径更大、伸出长度更长，作为主定位销承担电机总成的主要定位约束，

　　另外两个分布在平面边角的小直径定位销作为防转定位，分别对应电机壳体上的两个定位孔，安装时可以先通过主定位销实现电机的初步承托，再调整角度对齐两个副定位销，降低总装线上的装配对位难度，避免人工吊装时反复调整对位造成的壳体漆面刮伤或者定位孔磕碰变形。从安装边界来看，C型槽的内腔净空尺寸需要匹配副车架对应安装位的横梁宽度，槽体内侧的两个弯折边直接卡接在副车架横梁的上沿，配合底部的贯穿螺栓实现双向锁止，这种卡接加螺栓锁止的固定方式，相比纯平面螺栓固定的结构，能够在车辆急加速、急减速以及过颠簸路面产生纵向冲击时，通过槽体的卡接面分担部分剪切力，降低连接螺栓的剪切载荷，避免长期交变载荷下螺栓出现疲劳断裂的风险。在设计思路上，

　　这款支架没有采用一体铸造成型的方案，而是选用板材冲压折弯后焊接成型的工艺路线，一方面冲压件的生产节拍更快，适合整车量产阶段的大批量供货需求，另一方面板材焊接结构的壁厚均匀性更好，不会出现铸件常见的内部缩孔、砂眼等缺陷，在做有限元分析时，材料参数的赋值更均匀，仿真计算的结果与实际台架试验的偏差更小，能够缩短前期开发阶段的验证周期。支架顶部的安装平面做了局部的平面度强化处理，三个定位销的根部都做了小圆弧过渡，避免应力集中在销根位置，在电机运行产生高频振动时，销根位置不会因为应力集中出现裂纹扩展。从实际使用场景来看，这款支架除了承担电机的重量承载之外，还需要承受电机输出扭矩时产生的反作用力矩，当车辆急加速时，

　　电机瞬时输出大扭矩会带动壳体产生绕输出轴的转动趋势，这部分力矩会通过三个定位销传递到支架主体，再通过C型槽的连接结构传递到副车架，因此在支架的折弯转角位置，都做了圆角过渡处理，避免直角折弯带来的应力集中问题，同时在槽体的两个端部，都做了外翻的折边结构，既可以避免安装时锋利的边角划伤装配工人，也能提升槽体端部的抗变形能力，在受到侧向冲击时，槽口不会轻易出现张开变形的情况。在安装尺寸的匹配上，顶部安装平面的三个定位销的位置度公差控制在0.1mm以内，确保电机安装后，输出轴与减速器输入轴的同轴度满足设计要求，避免因为定位偏差造成轴系偏磨，缩短传动系统的使用寿命。C型槽的两个侧壁上预留了对应的螺栓过孔，孔位的同轴度公差同样做了严格控制，确保贯穿螺栓安装时不会出现别劲的情况，保证螺栓的预紧力能够均匀施加在连接面上。不同于部分车型采用的分体式电机支架结构，这款一体式支架将主承载结构、定位结构、安装面整合为一个整体构件，减少了总装时的零件数量，降低了供应链的管理成本，也减少了多个零件连接带来的累积误差，提升了整个动力总成安装位的精度一致性。在NVH性能的匹配上，支架的一阶模态频率设计避开了电机常用转速区间的振动频率，也避开了路面激励的常用频率段，避免车辆行驶过程中出现共振问题，提升驾乘的舒适性。支架的表面处理采用电泳加喷粉的工艺，能够适应车辆底盘区域的泥水、盐雾腐蚀环境，满足整车全生命周期的防腐要求。
