壁挂式空气净化消毒设备结构设计

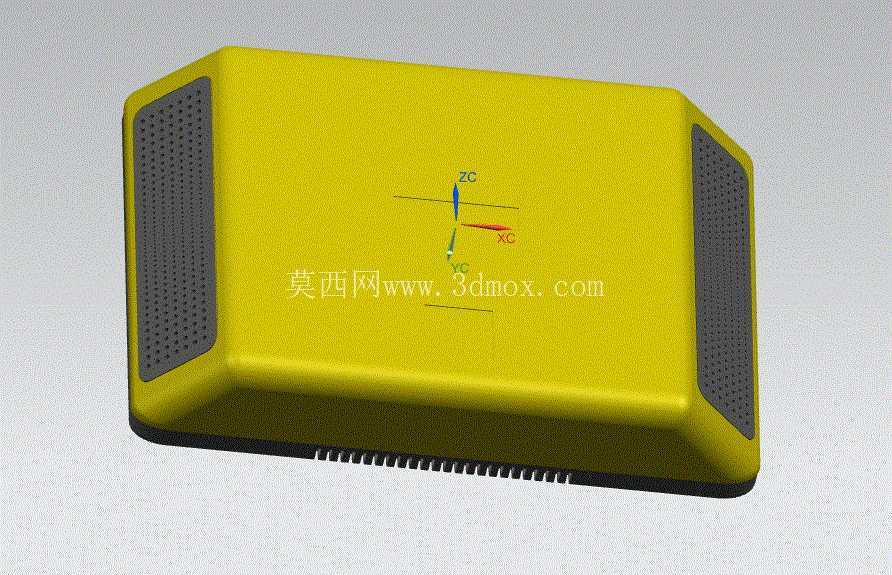

这款壁挂式空气净化消毒设备的结构设计，首先围绕小空间壁挂安装的实际场景展开，在民用住宅、小型办公隔间、诊所候诊区这类墙面可用空间有限、地面摆放设备易挤占通行空间的场景下，壁挂安装的形式能最大化释放地面使用面积，同时避免设备被磕碰、被孩童触碰带来的安全隐患。设备整体采用切角长方体的壳体造型，边角做了大圆弧过渡处理，没有尖锐的外露棱边，一方面能降低安装、日常擦拭维护过程中剐蹭伤人的风险，另一方面圆弧过渡的壳体在注塑生产时能减少应力集中点，提升壳体结构强度，降低长期使用中边角开裂的概率。

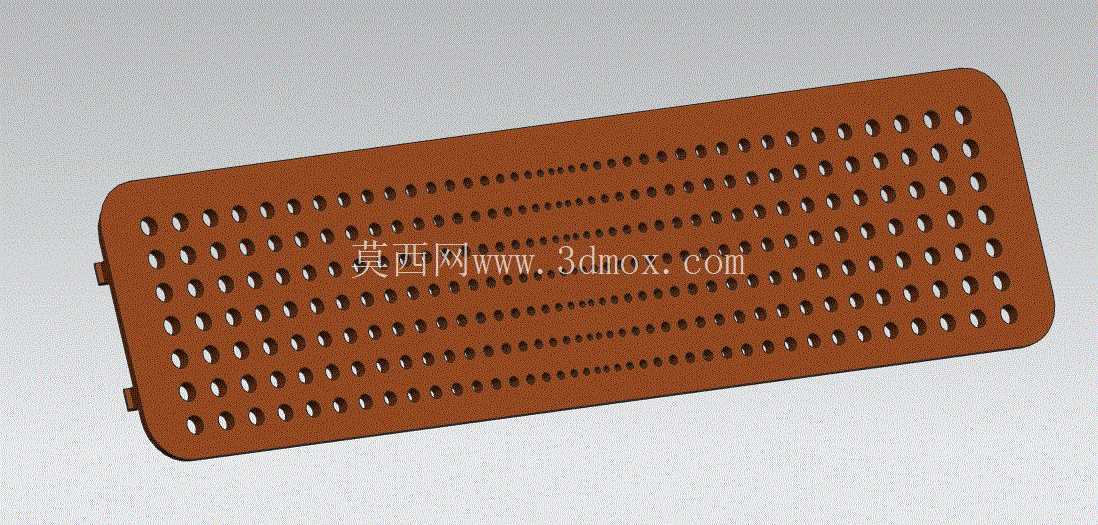

从功能结构来看，设备两侧对称布置的格栅进风区域，采用了密集微孔的格栅结构，进风面覆盖了壳体侧面近七成的面积，能在保证进风通量的同时，阻挡大体积的浮尘、毛发、纸屑等杂物进入设备内部，减少内部滤芯的大颗粒杂物附着负担，延长滤芯的维护周期。设备底部设置的长条状出风格栅，采用下出风的气流组织形式，净化后的洁净空气从底部送出后，会沿墙面自然下沉，再顺着地面向空间内扩散，避免直吹人体带来的不适感，同时能形成稳定的室内空气循环路径，让洁净空气覆盖到人员活动的呼吸高度区域，不会出现气流短路、净化死角的问题。

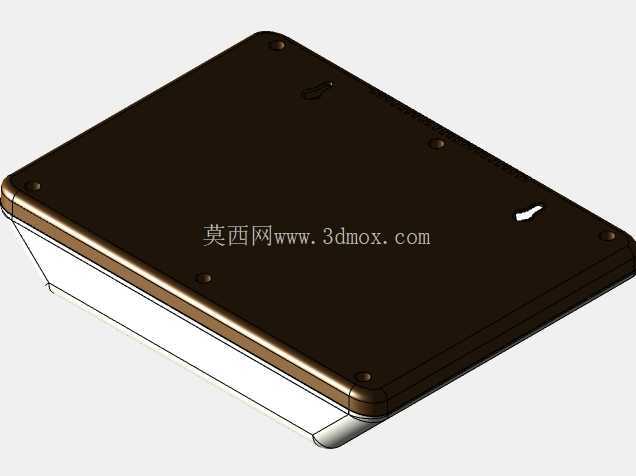

设计过程中，安装边界的考量是核心约束项之一，设备的背部预留了标准壁挂挂点的安装位，挂点间距符合常规墙面壁挂支架的通用尺寸，安装时不需要额外定制特殊支架，适配普通住宅的混凝土墙面、轻质隔墙、办公隔断墙等多种墙面条件，设备整体厚度控制在合理范围内，安装完成后突出墙面的距离不会影响人员在墙面附近的正常通行，也不会遮挡墙面原有开关、插座等设施。壳体的拼接结构采用卡扣加隐藏式螺丝的固定形式，日常更换滤芯时只需要拆卸正面的盖板即可，不需要将整个设备从墙面取下，维护操作的便捷性更高，同时隐藏式的固定结构不会破坏壳体外观的整体性，也能避免螺丝外露积灰、锈蚀的问题。

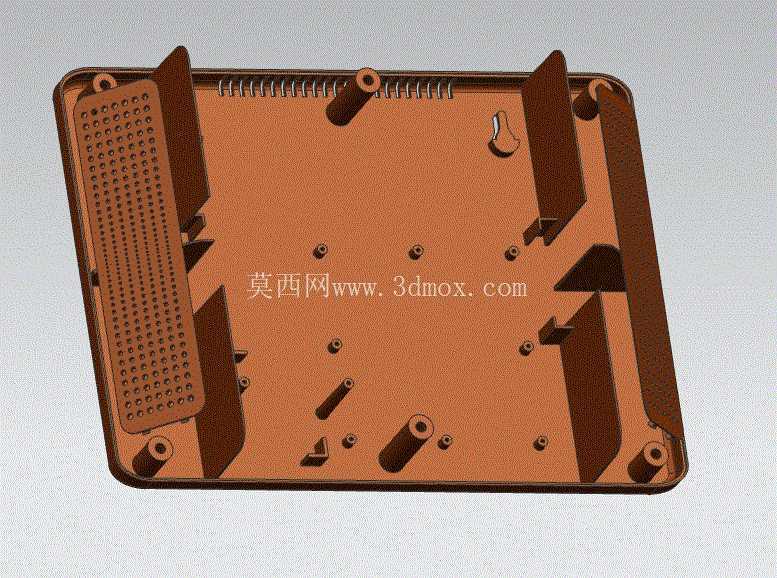

在内部结构的排布上，设计时将风机模块布置在壳体中心位置，两侧进风区域的风道做了圆弧导流处理，能降低气流在风道内的风阻，减少风机运行时的气流噪音，适配居家、办公这类对噪音敏感的使用场景。消毒模块与过滤模块沿气流方向依次排布，空气先经过初效格栅拦截大颗粒，再经过过滤层去除细颗粒物、气态污染物，最后经过消毒模块处理后从底部送出，整个气流路径没有急转弯结构，能最大化降低风机的能耗损失。壳体表面采用哑光质感的饰面处理，不容易残留指纹、水渍，日常清洁只需要用干布擦拭即可，两侧的进风格栅做了向内凹陷的结构设计，擦拭时不会碰坏格栅内部的滤材，也能避免格栅边缘积灰形成难以清理的卫生死角。

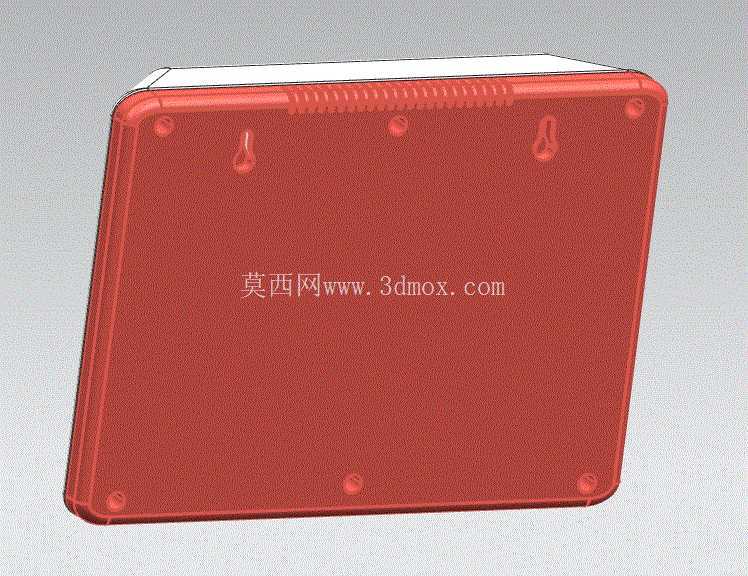

考虑到壁挂设备的承重安全，背部的挂点位置做了局部加厚的结构加强处理，挂点周边设置了加强筋结构，能将设备的整体重量均匀分散到背部的安装接触面，避免长期悬挂后挂点位置出现壳体变形、脱落的风险。设备的供电接口布置在背部靠下的位置，安装后电源线可以顺着墙面自然下垂，不会从设备侧面外露影响美观，也能避免电源线被外力拉扯导致接口松动。整体结构没有多余的外露凸起部件，外观简洁规整，适配不同装修风格的室内空间，不会因为设备安装破坏墙面的整体视觉效果。
