桌面式小型空气净化器结构设计方案

　　这款桌面型空气净化设备的结构设计，核心围绕小空间密闭环境的空气循环效率展开，区别于落地式大体积净化设备，其应用场景锚定10-15平米的独立办公工位、卧室床头、书房桌面等近距离使用场景，不需要覆盖整屋大空间的空气置换，重点解决使用者周边1米范围内的浮尘、细微颗粒物、局部异味的快速处理，避免大空间净化时远距离送风的能耗浪费，也能减少设备运行时的气流直吹不适感。

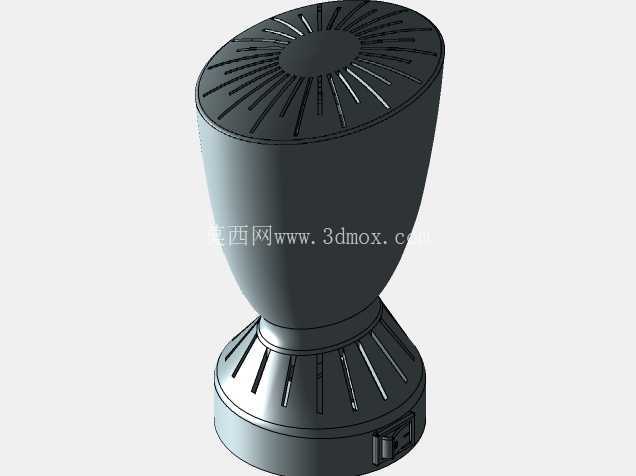

　　从功能结构划分来看，设备整体分为上下两个功能舱段，下部舱段为进风与核心过滤单元安装区，上部舱段为离心风机与出风导流区。下部舱段的周向均匀布置竖向进风栅格，栅格的倾斜角度经过反复调整，既可以避免大尺寸杂物直接被吸入舱内，也能让周边空气从360度方向均匀进入过滤腔，不会出现单侧进风导致的局部气流死角；进风栅格的筋条厚度控制在1.2mm，既保证壳体注塑成型时的结构强度，不会因为日常挪动磕碰出现栅格断裂，也不会因为筋条过宽遮挡进风面积，影响进风效率。下部舱段的底部预留了电源接口安装位，接口采用内嵌式设计，避免电源线插接后突出设备底部，放置时出现硌垫不稳的问题，底部周向预留了3mm高度的支撑脚，让设备底面与放置台面之间留出均匀间隙，避免台面残留的水渍被进风气流吸入设备内部，同时也能降低设备运行时的振动传递，减少与硬质台面接触产生的共振噪音。

　　上部舱段采用收腰后再扩口的流线型壳体设计，这种外形并非单纯的视觉美观考量，核心是匹配内部离心风机的出风路径：风机产生的正压气流沿着收腰段的内壁向上导流，到顶部扩口区域时，顺着顶部放射状布置的出风栅格向斜上方30度方向均匀散出，不会直接对着使用者面部直吹，气流送出后会在使用者周边形成缓慢的循环气幕，把周边的污浊空气持续压向设备下部的进风区域，形成稳定的局部空气循环。顶部的出风栅格采用放射状等距排布，每个栅格的导风角度统一，避免不同方向出风风速不均导致的局部紊流，减少气流穿过栅格时产生的风噪。

　　设计过程中重点考量了设备的拆装维护便利性，上下舱段采用旋转卡扣式连接，不需要额外螺丝固定，使用者更换内部过滤元件时，只需要旋转上部舱段即可解锁分离，不需要借助额外工具，卡扣的配合公差控制在0.15mm，既保证连接后的结构稳定性，日常挪动时不会出现舱段松脱，也不会因为公差过紧导致普通使用者难以拆开。设备整体的最大外径控制在120mm，总高度220mm，放置在桌面时不会占用过多办公空间，也不会遮挡电脑显示器的视线；壳体的壁厚统一设置为2mm，采用ABS材质注塑成型时可以保证各处冷却收缩均匀，不会出现表面缩痕、翘曲等外观缺陷，壳体的所有外露棱边都做了R1.5的圆角处理，避免日常使用时的尖锐棱角磕碰划伤。

　　在内部安装边界的预留上，下部过滤腔的内径按照标准HEPA滤筒的通用尺寸设计，预留了1mm的安装间隙，方便滤筒的取放，同时在滤筒安装位的底部设置了2mm高的定位凸台，避免设备挪动时滤筒出现移位，导致漏风影响净化效率；风机安装位设置了4个带减震胶垫的安装柱，安装柱的高度比风机本体的安装耳厚度高0.5mm，锁紧螺丝后胶垫可以被适度压缩，吸收风机运行时的高频振动，避免振动传递到壳体产生共振噪音。设备的电路走线全部沿着壳体内壁的走线槽布置，走线槽设置了卡扣式压线结构，避免组装时电线移位碰到风机扇叶，也能让内部走线整齐，提升组装效率。

　　从实际使用的适配性来看，这款设备的重量控制在800g以内，日常挪动位置非常方便，壳体表面采用细磨砂质感处理，不容易残留指纹和污渍，日常清洁只需要用干布擦拭即可；下部进风栅格的间隙宽度控制在4mm，既保证进风效率，也能避免儿童手指伸入舱内碰到内部运动部件，满足家用小电器的安全设计要求。出风方向的设计也充分考虑了桌面使用的场景，斜向上送出的气流不会吹乱桌面的纸张、文件等轻质物品，相比直吹式的桌面小风扇类净化设备，使用场景的适配性更强。
