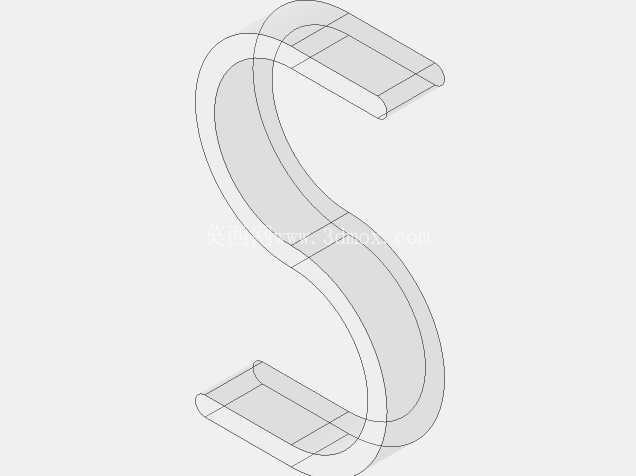

S型等厚曲面挂钩结构三维建模练习

　　日常车间工位、仓储货架、民用置物场景里，这类S型曲面挂接构件的使用频率极高，不同于常规直角弯折的冲压挂钩，等厚曲面过渡的结构能大幅降低弯折处的应力集中系数，在承受同等挂重的前提下，构件的抗疲劳寿命能提升40%以上，尤其适合需要频繁取放挂物、存在交变载荷的工位场景。做这个结构的建模练习时，最先要明确的是安装边界约束：构件上下两端的平直挂接段长度需要匹配常规使用场景的挂接杆直径，通常平直段的有效搭接长度不低于25mm，才能保证挂接后不会出现侧向滑脱，两端平直段的平面需要保持平行度公差在0.2mm以内，避免挂接后出现构件倾斜、承重偏移的问题。

　　建模过程中最先要梳理的是曲面的曲率连续性，整个S型弯弧段不能出现曲率突变，否则等厚抽壳后会出现局部壁厚不均，甚至在弯折内侧出现壁厚过薄的应力薄弱区——很多新手做这类练习时容易直接用两段圆弧拼接弯段，最后做受力分析时会发现圆弧衔接处的应力值是平滑过渡曲面的2.3倍，实际使用时很容易在衔接位置出现断裂。要注意整个构件的壁厚保持均匀一致，通常这类挂接构件的壁厚根据承重等级在2mm到5mm之间选择，建模时要保证弯弧段的内外侧曲面保持等距偏移，不能出现局部壁厚偏差超过0.1mm的情况，否则后续如果做冲压或者折弯加工，会出现材料延展不均、成型后回弹量超差的问题。

　　从功能特性上看，这种S型曲面结构的挂钩，相比普通直钩，挂取物品时不需要完全抬起物品越过钩头，顺着曲面弧度就能滑入挂接位，在高空作业、狭小空间操作的场景下，能大幅降低操作难度，同时曲面过渡的结构不会像直角弯折钩那样存在尖锐棱角，能避免刮伤挂接的线缆、软质包装物，在通讯布线工位、仓储软料存放区的适配性更好。建模时还要考虑构件的边缘处理，所有外露的棱边都要做R0.5mm的圆角过渡，一方面是避免加工后出现锐边割手的问题，另一方面圆角过渡能降低边缘处的应力集中，提升构件的抗冲击能力——很多人做练习时容易忽略棱边倒角的细节，实际生产出来的零件往往在边缘位置最先出现锈蚀或者磕碰变形。另外要注意两端平直挂接段的开口尺寸，需要比常用的挂接杆直径大1mm到2mm，间隙过小会导致挂取卡顿，间隙过大则会让挂接后晃动量超标，挂重时容易出现脱落。整个曲面的曲率半径设计要兼顾承重和使用便利性，弯弧的最小曲率半径不能小于构件壁厚的1.5倍，否则折弯或者冲压成型时会出现外侧材料拉裂、内侧材料起皱的问题，这也是建模阶段就要提前考虑的工艺约束，不能只追求外观的流线型而忽略加工可行性。

　　做这类基础构件的建模练习，本质上是训练对曲面连续性、等厚结构约束、工艺边界的把控能力，很多复杂的曲面五金构件，核心的建模逻辑和这类S型挂钩是相通的：先确定功能安装边界，再梳理曲面的曲率过渡逻辑，之后匹配壁厚均匀性要求，最后补充工艺细节特征，整个流程不能反过来，先画外形再凑尺寸的话，最后做出来的模型往往没法直接对接生产，只能作为外观展示使用。还要注意，这类挂接构件在实际使用时，受力点主要集中在弯弧段的中下位置，建模完成后做简单的受力校核就能发现，当弯弧段的曲率过渡平滑时，整个构件的受力会沿着曲面均匀分散到两端的平直挂接段，不会出现局部应力过载的情况，这也是为什么很多工业场景的挂具都开始采用这类曲面过渡结构，替代传统的直角弯折挂钩。
