带长槽安装位的双环铰接连接支座

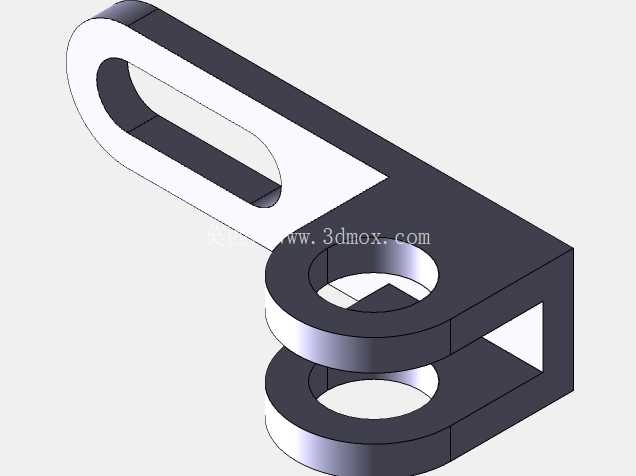

　　该连接支座属于机械传动与机架连接环节常用的铰接类支撑构件，在轻工自动化输送线、小型工装夹具定位模块、民用五金调节支架、通讯设备安装挂架等场景中都有广泛适配空间，核心作用是实现两个相对运动部件之间的铰接连接，同时通过自带的长圆形安装槽提供一定范围的位置调节余量，抵消装配过程中产生的孔位累计误差，降低现场安装的对位难度。从结构功能拆分来看，构件一端为同轴布置的双层环形铰接耳座，两个平行的环形耳片之间预留了标准的铰接间隙，可直接穿装圆柱销、铰制孔螺栓或者小型自润滑衬套，与配套的摆臂、连杆类零件形成转动副，转动过程中环形耳的内孔圆柱面为主要受力接触面，设计时需根据实际承载的径向载荷核算耳片厚度与内孔接触应力，避免长期交变载荷下出现耳片变形、内孔磨损失圆的问题。

　　另一端延伸出的长条形安装臂上开设的长圆形通槽，为安装固定环节提供了沿臂长方向的调节行程，现场安装时无需严格保证支座与被连接件的孔位完全同轴，可在槽长范围内微调支座位置后再穿装紧固件，尤其适配多连杆机构装配时的位置校准需求，能大幅减少装配时的修配工作量。从设计思路层面拆解，该构件采用一体化切削成型的结构逻辑，没有额外的拼接焊缝或者装配组合面，整体刚性更好，在承受铰接处的径向冲击载荷时不会出现拼接面错位的问题；长槽与环形铰接位之间采用大圆角过渡，避免直角位置产生应力集中，在承受摆臂传递的交变载荷时，过渡圆角处可分散应力流，降低疲劳断裂风险。

　　安装边界方面，双层环形耳的外圆直径决定了铰接部位的最小安装空间，安装时需保证耳座两侧预留足够的摆臂摆动空间，避免摆臂转动时与周边机架结构产生干涉；长槽的宽度适配常用的六角螺栓或者内六角圆柱头螺栓尺寸，槽的总长度决定了最大调节行程，安装面的平面度需控制在合理范围内，避免紧固后支座产生附加内应力，长期使用后出现变形。实际选型应用时，若用于载荷较大的工装夹具铰接位，可对应调整环形耳的厚度与内孔直径，匹配更大规格的铰接销；若用于轻载的通讯设备安装支架场景，可在保证结构强度的前提下适当削减臂厚，降低整体构件重量。

　　建模过程中需重点保证两个环形耳的同轴度公差，以及长槽中心面与环形耳内孔轴线的平行度公差，若同轴度超差，穿装铰接销后会出现转动卡滞、磨损加快的问题；若平行度超差，安装后会产生附加的侧向力矩，影响铰接副的使用寿命。构件的所有棱边均做了小倒角处理，既可以去除加工产生的毛刺，避免安装时划伤操作人员，也能减少热处理环节的尖角应力集中问题，适配常规的表面氧化、镀锌等防锈处理工艺。
