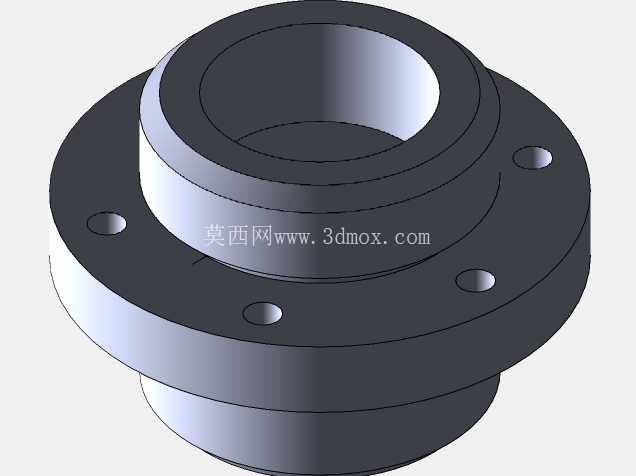

带安装孔凸缘式轴套连接法兰结构

这类带凸缘的轴套式法兰结构，在各类回转传动、管路对接、轴系定位场景中应用十分广泛，从常规的轻工输送设备主轴端定位，到中小型液压工作站的管路与泵体对接，再到自动化生产线的旋转工位支撑座，都能见到这类结构的身影。不同于普通平焊法兰的单一连接功能，该结构将轴套定位段与法兰安装盘做了一体化设计，省去了额外配置定位衬套的工序，在装配时能直接通过内孔完成与穿装轴类零件的同轴定位，大幅降低现场装配的找正难度，尤其适合对同轴度有一定要求的中低转速传动场景。

从结构功能来看，中间的阶梯内孔是核心定位基准，大直径端的内孔用于容纳轴端的台阶或者配套的密封件，小直径段则与轴身形成间隙配合或者过渡配合，根据实际使用场景的载荷不同，配合公差可以在H7/h6到H8/p7之间调整，既可以满足无相对滑动的固定连接需求，也能适配需要低速相对转动的滑动支撑场景。外侧的法兰盘上均匀分布的四个沉头安装孔，是用于穿装连接螺栓的结构，沉孔设计可以让螺栓头完全沉入法兰盘面以下，避免螺栓突出后与周边旋转零件、防护结构发生干涉，同时四个孔的等分度公差直接决定了安装后连接面的受力均匀性，建模时需要严格控制孔位的位置度，避免现场安装时出现螺栓无法穿入或者连接面翘曲的问题。

设计这类结构时，首先要根据穿装轴的直径确定内孔的基本尺寸，再根据所需要传递的扭矩或者轴向载荷计算法兰盘的外径和厚度——如果是用于传动端的扭矩传递，法兰厚度需要满足螺栓预紧后盘面不会发生翘曲变形的刚度要求，通常厚度不小于螺栓公称直径的0.8倍；如果是用于管路对接的静密封场景，则需要在法兰对接面预留密封槽的加工余量，不过当前这个练习结构没有设计密封槽，更偏向于轴系定位支撑的使用场景。法兰盘与上下轴套段的过渡位置做了圆角处理，这是结构设计里很关键的细节，直角过渡会在载荷作用下产生严重的应力集中，在反复交变载荷的作用下很容易从过渡位置萌生疲劳裂纹，圆角半径通常取相邻壁厚的0.2-0.3倍，既能降低应力集中系数，也不会因为圆角过大影响相邻零件的装配空间。

从安装边界来看，这类结构的轴向安装尺寸由上下两段轴套的长度共同决定，上端轴套的长度通常要大于所配合轴段的长度，保证轴端不会突出法兰上端面影响其他零件安装，下端轴套的长度则根据定位深度需求确定，如果是作为轴承座的端盖使用，下端轴套还会承担轴承外圈的轴向定位功能，长度需要匹配轴承外圈的端面高度。径向安装边界则由法兰盘的外径决定，四个安装孔的中心圆直径要比法兰外径小2-3倍的螺栓公称直径，保证法兰盘边缘有足够的强度承受螺栓的预紧力，不会出现孔边开裂的问题。实际建模过程中，这类结构是典型的回转类加阵列特征的练习案例，先通过旋转凸台做出主体的阶梯轴套和法兰盘轮廓，再对安装孔位置做拉伸切除，之后对四个孔做圆周阵列，最后处理过渡圆角和孔口的倒角，整个建模逻辑完全匹配实际机械加工的工序顺序，从毛坯车削成型到钻床钻孔，再到倒角去毛刺，建模的特征顺序和加工工序一一对应，能帮助初学者快速建立面向制造的设计思维，避免出现建模特征和实际加工逻辑脱节的问题。在实际工程应用中，这类结构的材质通常根据使用场景选择，无腐蚀的常规传动场景用45号钢调质处理即可，有防腐需求的场景可以选用304不锈钢，有轻量化需求的设备上也会用6061铝合金做硬质阳极氧化处理，不同材质对应的结构壁厚会有细微调整，铝合金材质的壁厚通常要比钢件大30%左右，来补偿材料强度的差异。
