带安装法兰的中空轴座类机械零件结构

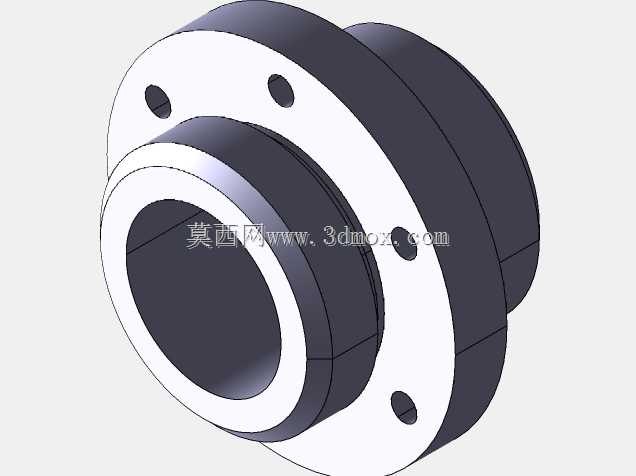

　　这类带法兰的中空轴座零件，在各类回转传动、轴系支撑场景中应用十分广泛，从输送线的从动辊支撑座，到小型工装夹具的旋转定位基座，再到精密检测设备的转轴安装座，都能见到这类结构的身影。它的核心作用是为穿过中空腔体的回转轴提供稳定的径向支撑，同时通过法兰端的安装孔实现与设备安装基面的刚性固定，避免轴系运转过程中出现径向窜动或轴向偏移。从结构设计逻辑来看，整个零件采用阶梯式同轴结构设计，前端法兰盘直径大于后端的轴套本体，法兰端面上均匀分布的多个安装通孔，是用于穿设螺栓将整个座体固定在设备墙板或安装板上的，安装孔的位置度公差在建模时需要严格控制，否则会出现安装时螺栓无法对齐孔位、座体安装后与轴系不同心的问题。

　　中空的内孔是整个零件的核心功能面，这个孔的尺寸需要与配套的轴径或者轴承外径做匹配设计，根据使用场景的不同，内孔可以设计为光孔用于装配轴承，也可以设计为带键槽的孔用于直接与传动轴配合传递扭矩。零件的阶梯外圆结构，一方面是为了减轻整体重量，减少不必要的材料占用，另一方面后端的小径轴段可以嵌入设备安装板的预制沉孔中，实现安装时的快速定位，降低装配时的找正难度。在实际建模过程中，首先要确定整个零件的同轴基准，所有回转面都要以中心轴线为统一基准，先通过回转特征构建出整体的阶梯轴与法兰的基础轮廓，之后在法兰端面上按照均布角度绘制安装孔的草图，通过拉伸切除完成孔位特征，这里需要注意安装孔的沉头深度设计，如果采用内六角螺栓安装，沉头深度要保证螺栓头部完全沉入法兰端面以下，避免突出的螺栓头干涉其他周边零部件。

　　从安装边界来看，法兰盘的外径决定了安装时需要在设备基面上预留的最小平面空间，后端小径轴段的长度决定了适配的安装板厚度范围，中空内孔的直径决定了可穿过的最大轴径，这些尺寸参数在选型时都需要与实际设备的安装空间做匹配校核。在实际使用场景中，如果是用于有粉尘或者切削液飞溅的加工设备上，这类轴座的法兰端面还可以加装密封端盖，对应的在法兰端面上可以预留密封件的安装槽位，不过这个练习模型里没有做这个细节，属于基础结构版本。这类零件的材质通常根据载荷情况选择，轻载场景下可以采用铝合金材质降低整体重量，重载支撑场景则需要选用45号钢或者铸铁材质，保证足够的结构强度与刚性，避免长期受力出现变形导致轴系卡滞。

　　建模过程中需要特别关注各个回转面的同轴度要求，以及法兰安装端面与中心轴线的垂直度要求，这些形位公差直接决定了零件装配后的实际使用精度，如果垂直度偏差过大，安装后座体的轴线会与安装基面不垂直，导致回转轴运转时出现偏磨，大幅缩短轴和轴承的使用寿命。另外法兰上的安装孔数量，是根据座体需要承受的载荷大小来确定的，载荷越大的场景，安装孔数量越多、螺栓规格越大，对应的法兰盘厚度也需要相应增加，避免螺栓锁紧时法兰出现变形。这个结构的中空设计还有一个实用优势，就是可以让气管、电线等管线从轴座中心穿过，在需要回转走气走电的工装夹具场景中，这种设计能避免管线外露缠绕，让设备整体布线更加整洁安全。
