小线径线缆固定用弹簧式电缆夹结构

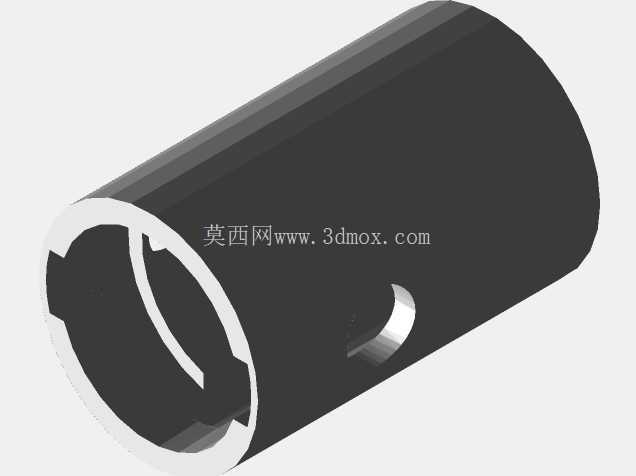

　　日常做小型通讯设备、便携电子装置的线束排布时，经常会遇到直径5毫米以下的细线缆固定难题——这类线缆本身线径细、外皮多为软质PVC或者硅胶材质，用常规的扎带捆扎容易勒伤线皮，用普通线卡又容易因为设备震动出现松脱，甚至会因为长期拉扯导致焊盘处的线芯断裂，这款内嵌弹簧的电缆夹就是针对这类小线径线缆的固定场景设计的。从结构设计逻辑来看，这款电缆夹采用了空心圆柱式的主体结构，整体外轮廓做了均匀的壁厚处理，没有多余的突出结构，安装时可以直接嵌入预先开好的对应孔径的安装孔内，不需要额外设计复杂的固定卡扣，在小型设备的壳体内部、狭小的布线空间里使用时，不会和周边的元器件、结构件产生干涉。

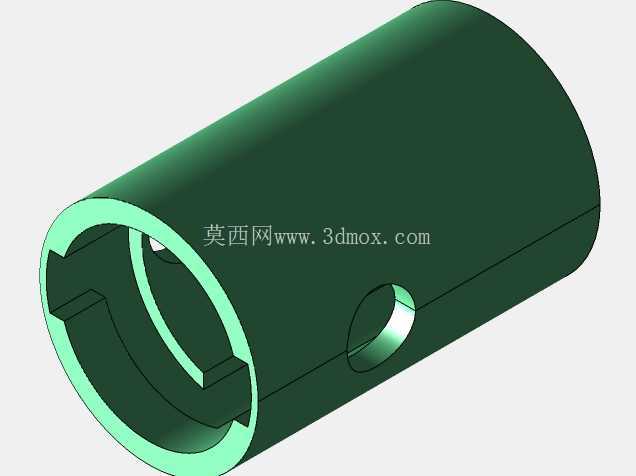

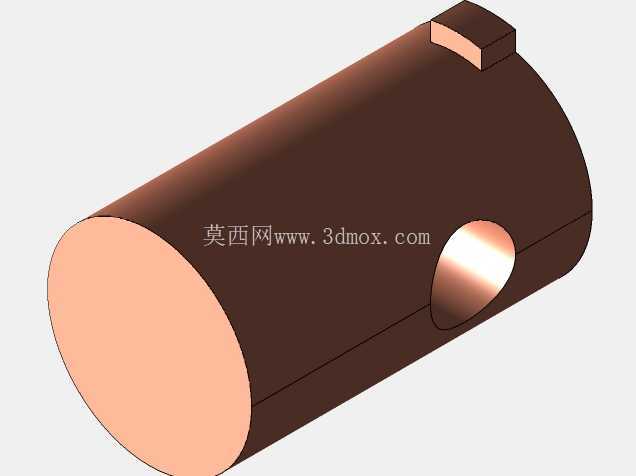

　　主体的内孔做了分段式的尺寸设计，底部段长度25毫米，顶部插入段长度40毫米，整体外直径为16毫米，内孔适配直径5毫米的线缆穿过，内壁上设计了对称的卡槽结构，用来放置内置的弹簧——这个弹簧的设计是整个结构的核心，当线缆从内孔穿入后，内置的弹簧会在径向对线缆产生均匀的抱紧力，既不会像硬质卡扣那样因为局部压力过大损伤线皮，又能在线缆受到轴向拉扯时提供足够的摩擦力，避免线缆被拉出，同时还能抵消一部分设备运行时产生的震动，减少线缆连接处的应力集中。主体侧壁上开设的径向小孔，是用来做辅助定位的，当电缆夹嵌入安装位后，可以通过这个小孔穿入细小的定位销，或者点入少量固定胶，避免电缆夹自身在安装孔内出现转动或者轴向窜动，保证长期使用的稳定性。

　　端部的开槽结构，是为了适配弹簧的安装需求，装配时可以通过端部的卡槽将弹簧准确推入到内部的预设位置，不需要额外的工装辅助，装配效率很高，同时开槽的边缘都做了圆角处理，不会在穿线的时候刮伤线缆的外皮。在实际的应用场景中，这类电缆夹除了用在小型通讯设备的内部布线，还可以用在小型电动工具的手柄出线位置、消费类电子产品的电源线固定处、小型传感器的线缆引出端，尤其是在有小幅震动的使用场景下，弹簧提供的柔性抱紧力比硬质固定结构的抗疲劳性能更好，不会因为长期的震动出现夹持力下降的问题。

　　设计这款结构的时候，特意没有采用常见的上下扣合式线夹结构，就是因为扣合式结构在小尺寸场景下，合模缝处容易出现毛刺，穿线时容易刮线，而且扣合结构的卡扣在反复拆装后容易断裂，整体式的圆柱结构强度更高，加工的时候无论是采用机加工还是注塑成型，工艺性都更好，壁厚均匀的设计也能减少注塑时的缩痕问题，成品的尺寸一致性更容易保证。安装边界方面，需要注意的是安装位的开孔尺寸要和夹体外径做小间隙配合，间隙控制在0.1毫米以内即可，过大的间隙会导致夹体出现晃动，过小的间隙则会导致装配困难，穿线的时候不需要在线缆外皮涂抹润滑物质，直接将线缆顺着内孔推入即可，弹簧的抱紧力会在线缆穿入到位后自动生效，不需要额外的锁紧操作，后期如果需要更换线缆，只需要向外均匀用力拉出即可，不会损坏夹体本身，可以重复多次使用。内壁的卡槽尺寸和弹簧的外径做了过渡配合，弹簧装入后不会在内孔里出现移位，保证整个圆周方向的抱紧力均匀，不会出现某一侧压力过大压伤线芯的问题，端部的倒角设计也让线缆穿入的时候更加顺畅，不需要刻意对准内孔，能提升装配时的操作效率。
