多接口集成式流体通路转接构件

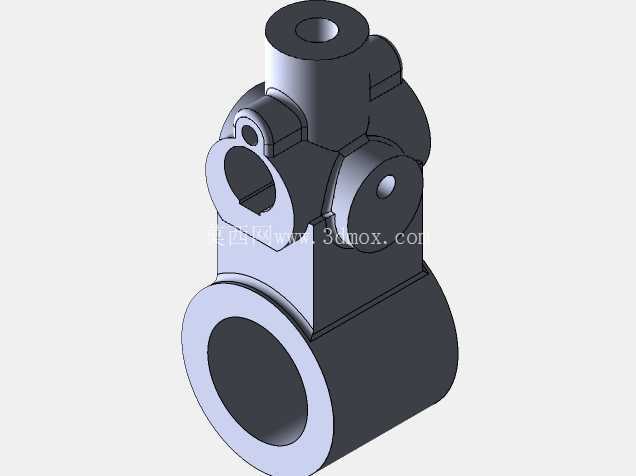

　　该构件属于流体系统中的通路转接类零件，主要应用在小型液压支路、气动控制回路以及低压流体输送的终端集成场景中，常见于小型工业设备的阀组安装位、手持气动工具的内部通路、实验室流体控制装置的集成安装区域，用来替代多根分散管路的拼接结构，减少管路接头数量，降低系统泄漏点。从结构设计来看，主体采用一体化铸造成型后做机加工精加工，底部大直径通孔为主流体通路，通径尺寸适配常规12mm外径的流体管路，内壁做粗糙度Ra1.6的精加工处理，减少流体输送过程中的沿程阻力，该主通路两端预留密封槽位，可安装O型密封圈实现端面密封，避免高压工况下的流体渗漏。

　　上部的凸台结构为安装定位基准，顶端的小直径通孔为控制气路或者测压接口，可直接安装微型压力传感器或者控制气路接头，接口内径3mm，适配微型快插接头的安装尺寸，凸台侧面的两个带孔凸耳为安装固定位，孔位公差按照H7级加工，可穿入M4的内六角螺栓实现构件在安装基板上的固定，两个固定孔的中心距严格匹配安装基座的孔位公差，避免安装时出现应力集中。侧面的斜向凸台结构为支路输出接口，接口处的圆形凸台做了定位止口设计，可直接对接支路控制阀体，止口的同轴度公差控制在0.02mm以内，保证阀体安装后的密封性能，凸台上的小孔为定位销孔，安装阀体时可先穿入定位销实现预定位，再拧紧固定螺栓，降低装配难度。

　　整个构件的外形轮廓做了圆角过渡处理，避免应力集中在棱角位置，所有安装面的平面度公差控制在0.01mm以内，保证密封件安装后的压缩量均匀。从安装边界来看，构件整体最大外轮廓尺寸控制在65mm×40mm×80mm范围内，安装时底部主通路的轴线距离安装基板面的高度为30mm，预留足够的管路安装操作空间，侧面支路接口的轴线与主通路轴线呈45度夹角，避免支路管路与主通路管路出现干涉，上部控制接口的轴线与主通路轴线平行，方便测压元件或者控制管路的排布。

　　设计过程中优先考虑了集成化需求，将原本需要三个独立接头加两段连接管的通路结构整合为一个整体零件，减少了装配环节的零件数量，同时降低了多个接头连接带来的泄漏风险，零件的壁厚根据不同位置的承压需求做了差异化设计，主通路位置壁厚为5mm，可承受1.6MPa的工作压力，支路接口位置壁厚为4mm，可承受1MPa的工作压力，控制接口位置壁厚为3mm，适配0.8MPa以内的控制气路压力，在保证结构强度的前提下尽可能控制零件重量，整体零件重量控制在200g左右，适合在对重量有要求的手持设备或者移动设备上使用。零件的材质可选铸铝或者工程塑料，铸铝材质适合高压、有一定温度的工况，工程塑料材质适合低压、常温、对防腐有要求的工况，两种材质的结构尺寸完全一致，可根据实际使用场景互换。
