L298N双路直流电机驱动电路板结构

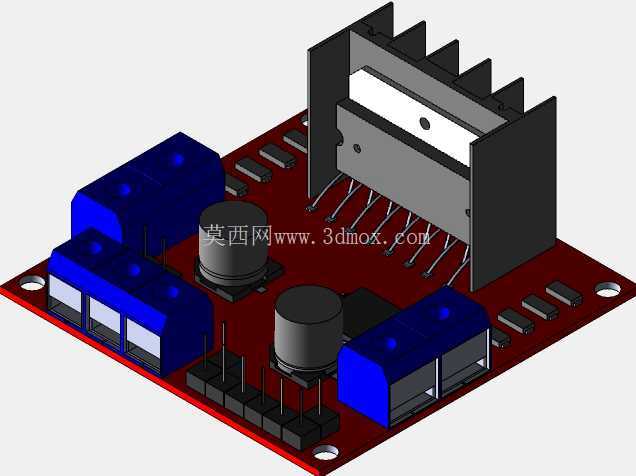

　　这块L298N驱动板在小型自动化设备、教学实验平台以及移动机器人底盘里使用频率很高，核心任务是把主控芯片输出的弱电平信号转换成能够直接驱动直流电机或两相四线步进电机的功率输出。板上最显眼的黑色多鳍片元件就是L298N功率集成电路，鳍片结构沿芯片长边连续排布，目的是在双路电机同时带载、电流持续通过内部H桥时，把结壳热量尽快散到周围空气中，避免芯片因过热进入保护状态。建模时这片散热结构需要单独拆件处理，鳍片之间的等距槽、顶部固定孔以及芯片本体与散热片之间的贴合面都要还原，装配干涉检查时尤其要注意鳍片高度与周边电容、接线端子之间的垂直间隙。

　　电路板本体采用红色阻焊层表现，轮廓为带安装孔的矩形板，四角开孔用于M3规格铜柱或螺钉固定，安装边界需要在整机布局时预留出接线操作空间。板面上蓝色部件是两路大电流接线端子，分别对应电机A、电机B输出以及外部电机电源输入，端子采用螺钉压线方式，能够承受电机启动瞬间的较大电流；旁边黑色排针用于连接单片机的逻辑控制信号，包括使能端、方向控制端和地线，排针间距按标准2.54mm设计，方便直接插接杜邦线。两颗圆柱形电解电容沿电源输入路径布置，主要承担滤波和储能作用，应对电机启停时的电压跌落与尖峰，建模时圆柱本体、顶部防爆刻痕以及底部引脚都要体现真实比例。板上还分布有贴片电阻、二极管、指示灯等小型元件，其中续流二极管在H桥关断瞬间为电机感性负载提供泄放回路，是驱动板可靠运行的关键外围器件。

　　从结构设计思路看，整块板子把强电驱动回路与弱电信号接口分区布置：大电流端子靠近板边并集中在一侧，便于粗线径电机线走线；逻辑排针布置在另一侧，方便与控制板对接；功率芯片居中并占据较大散热空间，电容紧贴电源入口，缩短高频电流路径。外形尺寸属于常见的紧凑型驱动模块量级，长宽约在四十多毫米见方，散热片最高点距板面约二十余毫米，安装到设备里时上方不能紧贴金属外壳，需保留对流间隙。实际选型时，结构工程师要核对板边端子的插拔方向、散热片高度是否与上层板卡冲突，以及四角安装孔与底盘立柱的孔位是否匹配；电气层面则关注逻辑电压与电机供电电压的分离供电方式，确保控制线和动力线在整机线束中分开绑扎，减少电机换向噪声对主控信号的干扰。
