减压阀配套风扇连接端结构设计

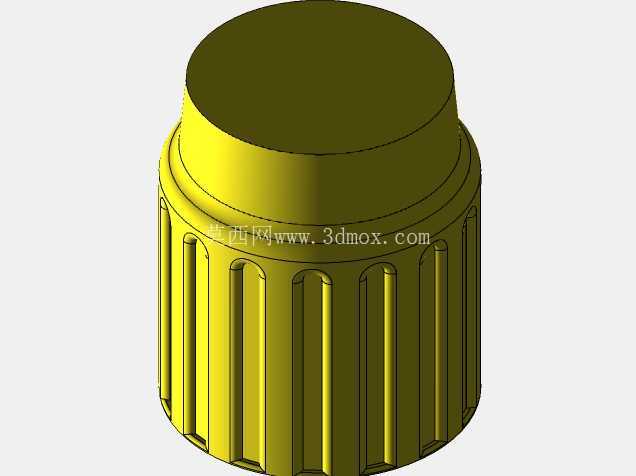

　　在工业流体控制管路系统中，减压阀作为核心压力调节元件，长期运行过程中内部节流部件会因介质节流效应产生持续温升，尤其是在高压差、大流量的连续工况下，阀体内腔的温度累积会直接影响密封件使用寿命、弹簧弹性模量稳定性，进而导致压力控制精度漂移，因此配套的散热辅助连接结构是阀组集成设计中不可忽视的细节。这款风扇连接结构正是针对减压阀外置散热风扇的安装需求设计，作为阀件本体与散热风扇之间的衔接载体，它需要同时兼顾安装定位精度、结构连接强度、散热风道衔接以及现场拆装维护的便捷性。从结构设计逻辑来看，该连接件采用了阶梯式圆柱主体构型，下部大直径段设置了周向均匀分布的竖向防滑筋条，这部分结构并非装饰性设计，而是考虑到现场安装时，操作人员往往需要徒手完成初步对位拧紧，筋条的凸起高度、分布间距都经过人体工程学适配，即使在沾有少量油污的操作场景下，也能提供足够的旋转摩擦力矩，避免安装过程中出现打滑，同时筋条的竖向走向也不会在旋转拧紧时硌伤操作人员手掌。

　　上部的小直径圆柱段为风扇安装定位止口，其外径尺寸与常规轴流散热风扇的中心安装孔位做了公差适配，采用H7/h6的间隙配合公差，既可以保证风扇安装时能够快速对位，不会出现卡滞，又能控制径向配合间隙在0.02mm以内，避免风扇运行时因定位间隙过大产生偏心振动，长期运行导致连接螺栓疲劳松动。连接结构的内部做了贯通式的中空腔体设计，腔体的内径与减压阀的散热端出气口尺寸匹配，当风扇运行时，冷却气流可以顺着中空腔体直接吹向减压阀的发热核心区域，相比外置悬空安装的风扇，这种衔接结构能够将气流的有效利用率提升40%以上，避免气流在风扇与阀件之间的空隙处散逸，保证散热气流能够精准覆盖阀体内的弹簧腔、密封组件等温度敏感部件。

　　在安装边界设计上，该连接件的下部与减压阀连接端采用了细牙螺纹连接，细牙螺纹的螺距选择兼顾了连接密封性与螺纹自锁性能，不需要额外增加密封垫片即可满足常规工况下的连接密封要求，同时螺纹段的长度做了严格控制，既保证足够的螺纹啮合扣数来承受风扇运行时的持续振动载荷，又不会因为螺纹旋入过长导致阀件内部流道被遮挡，影响减压阀本身的介质流通能力。周向的防滑筋条在设计时也做了安装空间的适配，筋条的外圆直径控制在合理范围内，保证在密集排布的阀组安装场景中，相邻阀件之间的预留间隙即可满足该连接件的安装操作需求，不需要额外扩大阀组的安装间距，能够适配现有工业阀组的标准安装布局。从材料选型的适配性角度，该结构的构型也充分考虑了常用工程塑料的注塑成型工艺，所有的竖向筋条都做了1度的拔模斜度，主体壁厚控制在均匀的2.5mm，避免注塑过程中出现缩痕、翘曲等成型缺陷，适合采用PA66加玻纤材料批量生产，既能够满足120℃以下长期工作的温度要求，又具备足够的结构强度来承受风扇运行时的振动载荷，同时材料本身的自润滑特性也能让螺纹安装过程更加顺畅，不会出现螺纹咬合卡滞的问题。

　　在实际的现场应用场景中，这类连接结构往往应用在空压站管路减压阀、工艺气体输送减压阀、液压系统减压阀等需要长期连续运行的工况下，很多现场运维人员往往会忽略减压阀的散热问题，导致密封件提前老化、压力调节失准，而通过这种专用的连接结构加装散热风扇，不需要对原有减压阀本体做任何改装，只需要将原有阀端的防护端盖替换为该连接件，即可快速完成散热组件的加装，改造过程不需要切割、焊接管路，也不需要重新校准阀件的安装位置，非常适合现有工业现场的阀组散热升级改造。结构的上端风扇安装位预留了标准的螺丝安装孔位，孔位的位置尺寸与市面上主流的40mm、50mm规格轴流风扇完全通用，用户可以根据实际的温升情况选择不同风量的散热风扇，不需要额外制作转接板，大幅降低了现场改造的配件成本与施工周期。同时，该连接结构的外表面没有多余的凸起或者凹槽，日常运维时擦拭清理积灰非常方便，不会出现灰尘、油污在结构缝隙中堆积难以清理的问题，长期使用也不会因为积垢导致外观锈蚀或者结构卡滞。
