带安装底座的箱式传动支撑壳体结构

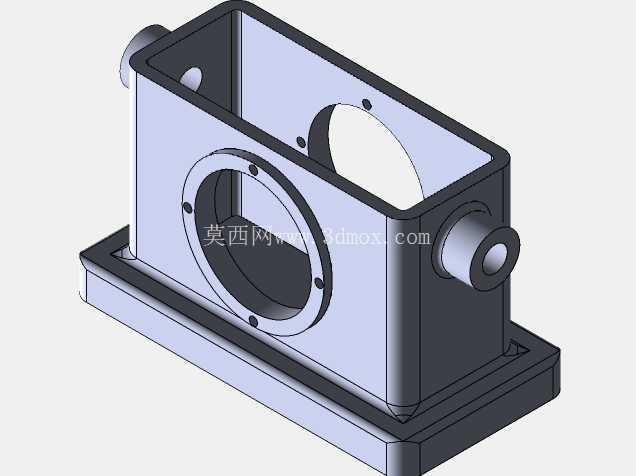

该箱式支撑壳体是传动系统中用于容纳核心传动部件、提供安装定位基准的承载构件，常见于中小型动力传输单元、精密传动模组以及小型设备的动力端布局中，在轻工输送设备、小型自动化工作站的动力模块、台式加工设备的主轴传动箱等场景中都能见到这类结构的应用。壳体整体采用带延伸安装底座的箱型结构，底部的安装法兰边向外延伸，预留了足够的螺栓固定空间，安装时可通过底部的通孔将整个箱体固定在设备机架或者安装平台上，底座与箱体主体之间设置了加强筋结构，能够抵消传动部件运转时产生的振动载荷，避免长期运行后壳体连接部位出现疲劳开裂的问题。

从结构布局来看，壳体主体为中空腔体，内部预留的空间可以容纳齿轮、轴承、传动轴等核心传动零件，腔体的壁厚经过针对性设计，既能够保证整体刚性，避免传动部件啮合时产生的形变影响传动精度，又能控制整体重量，减少不必要的材料消耗。壳体正面设置了大尺寸的圆形法兰接口，法兰端面上均匀分布了螺栓安装孔，用于安装端盖或者外接传动组件，这个大口径接口同时也方便装配时对内部零件进行调整、检修，不需要完全拆解整个箱体就能完成内部轴承预紧、齿轮间隙调整等操作。

壳体的两个相对侧面分别设置了同轴的小尺寸轴伸接口，接口处设计了轴承安装位，可以直接装入标准轴承支撑传动轴，接口的外圆面做了台阶定位结构，能够和轴承端盖、密封件精准配合，保证轴伸部位的密封性能，防止内部润滑脂泄漏，同时阻挡外界的粉尘、切削液等杂质进入箱体内部，影响传动零件的使用寿命。其中一侧的轴伸接口长度更长，可适配不同长度的轴伸需求，也能为外接联轴器、带轮等传动连接件留出足够的安装空间，避免传动件和箱体本体发生运动干涉。

设计这类箱体结构时，首先要根据内部容纳的传动组件尺寸确定腔体的内部净空间，保证齿轮运转时齿顶和箱体内壁之间留有足够的安全间隙，同时要预留出润滑脂的存储空间，避免运转时润滑脂被齿轮搅动后从密封部位溢出。各个接口的同轴度、端面垂直度是设计时需要重点控制的形位公差，两侧轴伸孔的同轴度偏差会直接影响传动轴的运转顺畅度，偏差过大时会导致轴承承受额外的径向载荷，大幅缩短轴承的使用寿命；正面法兰端面和轴伸孔轴线的垂直度偏差，则会导致端盖安装后出现偏斜，影响密封效果，甚至会和旋转的轴类零件发生摩擦。

安装边界方面，底部安装底座的螺栓孔间距需要和配套机架的安装孔位完全匹配，设计时通常会将螺栓孔设计成长圆孔或者预留一定的位置调整余量，方便安装时调整箱体的位置，保证传动轴和外接动力部件的同轴度。箱体的整体高度需要结合内部传动件的中心高确定，保证传动轴的中心高和配套设备的接口高度一致，避免出现连接错位的问题。各个外接接口的螺栓孔分布圆直径、螺纹规格都采用通用标准尺寸，方便和标准端盖、密封件等配件适配，减少定制配件的成本，后期维护更换配件时也更容易采购。

这类箱体在实际应用中通常采用铸铁或者铸铝材质加工，铸铁材质的减振性能更好，适合载荷较大、运转转速不高的传动场景；铸铝材质重量更轻，散热性能更好，适合对重量有要求或者转速较高的应用场景。建模时需要重点处理各个部位的过渡圆角，避免应力集中，尤其是箱体和底座连接的部位、法兰和箱体主体连接的部位，都要设置足够大的铸造圆角，既符合铸造工艺的要求，减少铸造缺陷的产生，也能提升结构的整体强度，避免受载时出现应力集中导致的开裂问题。
