立式双腔方形火盆结构三维设计

这款立式双腔方形火盆的结构设计，首先围绕户外小型取暖、庭院围坐使用的核心场景展开，区别于传统敞口浅盆式火盆的形态，采用竖向长方体的整体壳体布局，整体重心沿竖向中轴线分布，底部设置四个外伸式短支撑脚，将壳体整体抬离地面30mm左右，避免高温壳体直接接触放置面，减少木质露台、草地等场景下的烫损风险，同时底部预留的通风间隙可以为腔体内的燃料燃烧提供自然进风通道，无需额外加装鼓风结构就能保证基础的供氧需求。

壳体主体采用等厚薄壁结构设计，整体截面为正方形，内部通过一块竖向隔板将整个容腔分隔为两个独立的燃烧腔，每个腔体的侧壁下部都开设有拱形的通风开口，开口边缘做了圆弧过渡处理，既可以避免锐角应力集中，也能在使用过程中通过该开口补充进风，同时方便清理燃烧后残留的灰烬，不需要将整个火盆抬起倾倒。两个独立腔体的设计可以实现分区使用，单侧添加燃料即可满足小范围取暖需求，双侧同时使用时能够覆盖更大的取暖半径，适配不同人数的户外休闲场景。

顶部采用敞口设计，开口边缘做了外翻的折边处理，折边宽度15mm，一方面可以提升壳体顶部的结构刚度，避免薄壁结构在长期高温灼烧下出现边缘变形，另一方面外翻的折边可以形成一个简易的置物平台，能够临时放置小型烧烤签、隔热手套等小物件，同时折边的圆弧过渡也能避免使用过程中尖锐边缘划伤使用者。壳体的四个竖向棱边都做了R5的圆角处理，减少加工过程中的应力集中点，同时降低运输、使用过程中磕碰造成的形变概率。

从安装边界来看，这款火盆为整体式结构，不需要额外组装配件，落地即可使用，整体占地面积仅为0.09平方米，适合放置在庭院边角、露营帐篷旁的狭小区域，竖向的高度设计让燃烧面距离地面450mm，刚好适配成年人坐姿状态下的手部、腿部取暖高度，不需要弯腰凑近火源，使用体验更符合人体工学。支撑脚的底部做了平切处理，每个支撑脚的接触面积为20*20mm，能够在平整的水泥面、木平台、草地等不同地面保持稳定放置，不会出现晃动倾斜的问题，即使在轻微不平整的户外地面，也可以通过薄垫片微调支撑脚高度实现水平放置。

设计过程中重点考虑了高温工况下的结构形变问题，整个壳体的壁厚统一采用2mm，在保证结构强度的前提下控制整体重量，方便单人搬运转移；侧壁的拱形开口位置距离底部支撑脚的上平面有20mm的高度差，能够阻挡燃烧过程中掉落的火星从开口处溅出，降低火灾隐患。两个独立腔体的竖向隔板与壳体侧壁采用一体化连接设计，不存在拼接缝隙，避免使用过程中缝隙漏灰、串火的问题，同时一体化的结构也减少了焊接工序，降低加工难度。

在实际使用场景中，这款火盆既可以作为户外庭院的固定取暖器具，也可以作为露营装备随车携带，整体重量控制在8kg以内，单人即可完成搬运。双腔的设计还可以实现功能分区，一个腔体用于燃烧木炭取暖，另一个腔体可以搭配烤网实现小型烧烤功能，兼顾取暖与简易烹饪的需求，不需要额外配备单独的烧烤架。壳体的外表面为平整的哑光面，没有多余的装饰结构，日常清理只需要擦拭表面浮灰即可，腔体内部的灰烬可以通过侧壁的拱形开口直接掏出，维护操作简单便捷。

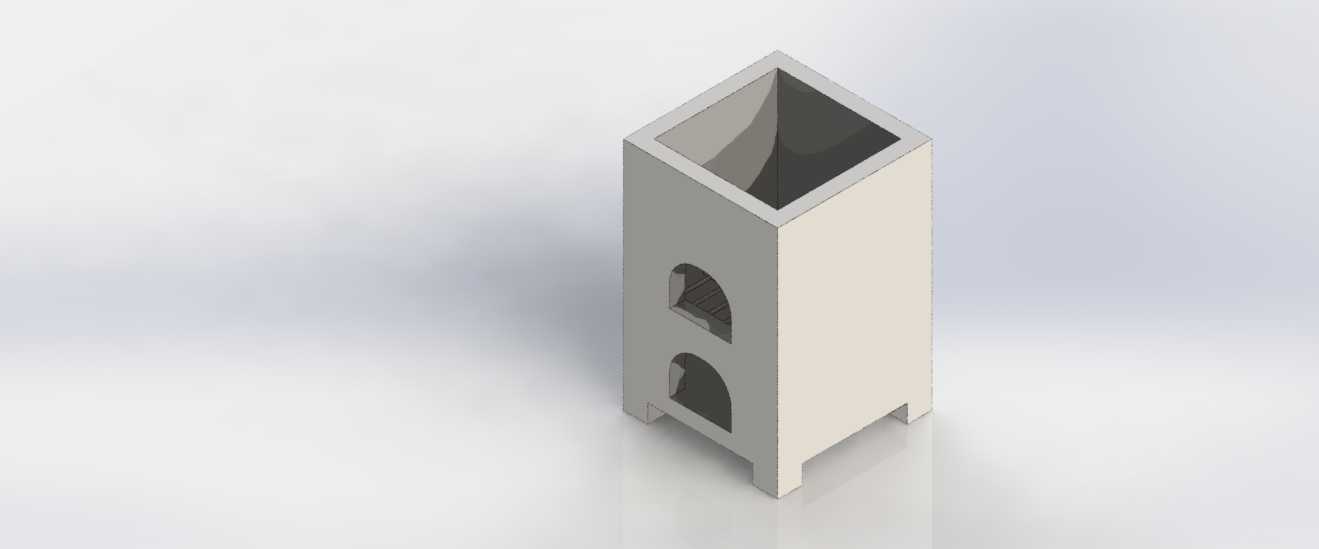

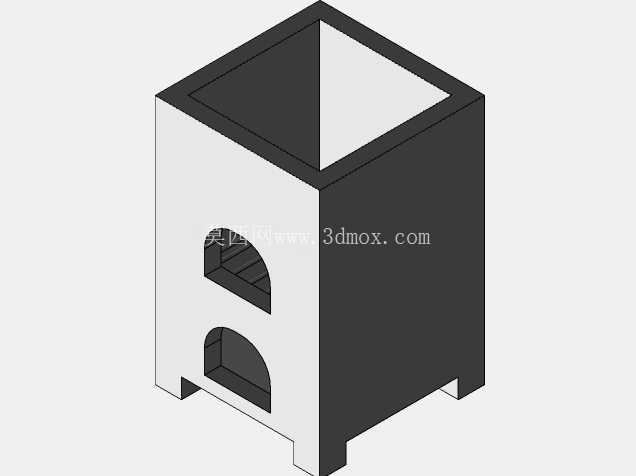

从结构建模的角度来看，整个模型的特征逻辑清晰，首先绘制正方形截面的薄壁拉伸特征作为主体壳体，之后通过拉伸切除生成两个拱形通风口，再通过底部的拉伸切除生成四个支撑脚的间隙，最后对所有锐边进行圆角处理，建模过程中所有特征的参数都预留了调整余量，可以根据实际加工需求调整壳体壁厚、整体高度、开口尺寸等参数，适配不同的加工工艺与使用需求，比如针对铸铁加工工艺可以适当增加壁厚提升耐用性，针对钣金加工工艺可以调整折边参数适配折弯工序的加工要求。
