MOSO X6系列200W电源驱动结构设计

　　在工业照明、户外亮化、商用显示设备的供电链路里，这类200W级恒流驱动电源是决定整套系统运行稳定性的核心部件，区别于小功率消费级电源，工业场景下的驱动单元需要兼顾散热效率、安装适配性、电磁屏蔽性能与长期运行的可靠性，本次建模还原的MOSO X6系列驱动结构，完全贴合实际量产产品的工程细节，可直接用于设备布局校核、安装结构干涉验证、配套散热系统设计参考。

　　从实际应用场景来看，这类驱动单元常被安装在LED投光灯、隧道灯、大型广告屏的供电仓内，部分场景下会直接固定在设备金属壳体上借助外壳辅助散热，也有场景会独立安装在电气柜的DIN导轨旁，因此建模时完整还原了产品的安装边界：主体为长条形方正结构，一端预留了输入输出接线端的凸起卡位，接线端旁设置了对称的固定挂耳，挂耳上的安装孔位完全匹配行业通用的M4固定螺丝规格，安装孔中心距、挂耳突出主体的尺寸都严格按照实物测绘还原，设计人员在做整机布局时，可以直接调用该模型核对安装空间，不需要反复调整固定位的开孔位置。

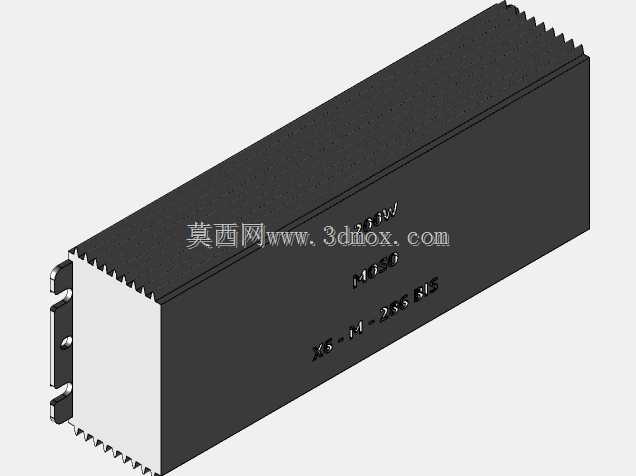

　　产品的功能特性在结构上有明确的对应设计：主体外壳采用带细密齿状散热筋的全金属结构，散热筋沿着壳体长度方向均匀排布，齿高与齿间距经过热仿真优化，既保证自然对流下的散热效率，又不会因为齿缝过窄积累灰尘影响长期散热效果；壳体与端盖的接缝处做了阶梯式止口设计，建模时还原了止口的配合公差，这种结构可以在不额外增加密封胶条厚度的前提下提升防护等级，适配户外高湿、多粉尘的使用场景；壳体表面做了哑光氧化处理的结构示意，避免金属外壳反光对光学设备造成干扰，同时提升外壳的耐腐蚀性能。

　　设计思路上，这款驱动采用了分体式端盖结构，接线端的白色端盖与黑色主体壳体做了明确的材质区分，端盖上预留了格兰头安装位，方便现场接线时做线缆密封；主体壳体的棱边全部做了R1.5的圆角处理，既避免安装时划伤操作人员，也能减少应力集中，提升壳体的抗挤压能力；壳体上的标识区域做了下沉0.2mm的平面设计，方便后续丝印型号、参数、认证标识，不会因为长期摩擦导致标识脱落。

　　从尺寸边界来看，模型严格还原了实物的长宽高比例，长度方向预留了足够的内部空间容纳EMI滤波电路、PFC校正电路、恒流输出模块，宽度方向控制在行业通用的安装尺寸范围内，可以兼容同功率级其他品牌驱动的安装位，方便设备后期维护替换；接线端的引脚间距、引脚突出长度都按照实际接插件尺寸建模，设计人员可以直接在装配环境中对接线束模型，核对线束弯曲半径，避免出现接线后线缆弯折过度影响可靠性的问题。

　　在结构细节上，散热筋的端部做了斜切处理，避免安装时散热筋边缘割伤线缆；挂耳与主体壳体的连接位置做了加强筋结构，提升固定位的结构强度，避免长期震动环境下挂耳断裂；壳体内部预留了灌封胶的填充空间，建模时保留了内壁的均匀壁厚，方便设计人员评估灌封胶用量，也可以基于该模型做热传导仿真，验证不同灌封材料下的散热表现。对于做照明设备结构设计、电气柜布局设计的工程师来说，这个模型可以直接导入装配环境，不需要重新测绘建模，大幅提升前期方案设计的效率，也能避免因为自行建模的尺寸误差导致后续开模、安装出现问题。
