料斗颚式破碎进料导料结构设计

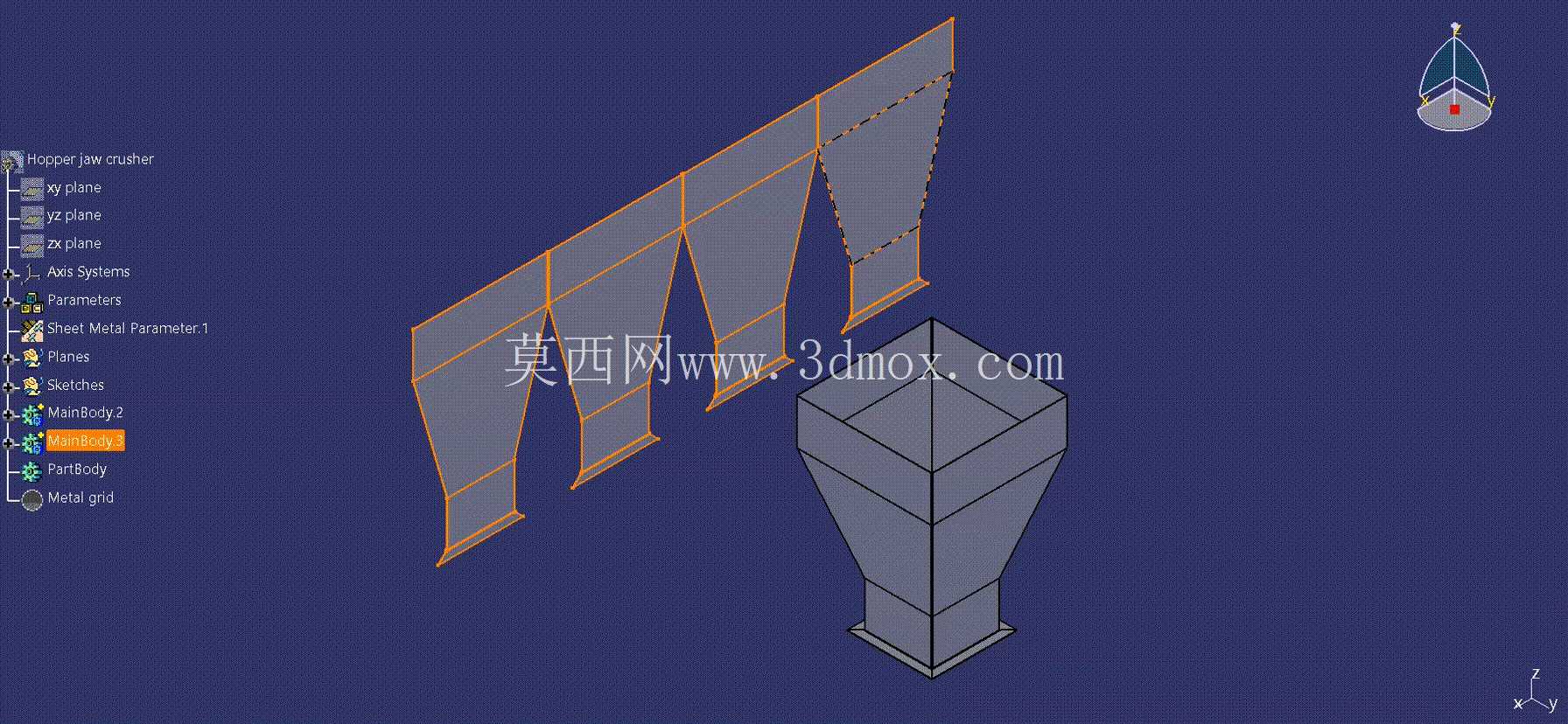

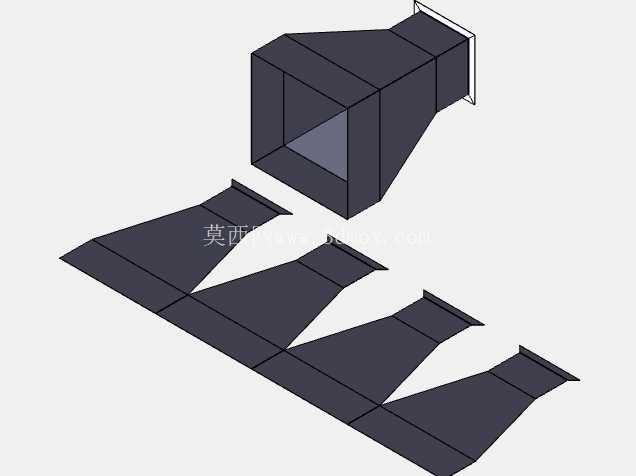

在矿山、建材、固废回收等散料处理生产线中，颚式破碎机的进料段导料结构直接决定了物料入料的顺畅度、设备受料的均匀性，以及破碎腔的有效填充率，很多现场出现的堵料、衬板偏磨、产能不达标的问题，追根溯源都和进料料斗的结构设计缺陷有关。本次设计的料斗结构，采用钣金挤压成型工艺制作，完全适配中小型颚式破碎机的进料口安装边界，不需要对原有破碎机的主机架进行额外焊接改造，就能直接完成装配对接。

从实际工况适配性来看，这套料斗结构针对颚式破碎机工作时动颚往复摆动产生的振动特性做了结构强化，所有料斗的拼接折边都预留了足够的折弯圆角，避免直角折边处长期受物料冲击、设备振动产生应力开裂。料斗整体呈上宽下窄的渐缩式流道设计，上部的敞口尺寸匹配常规皮带输送机的卸料落点宽度，能够承接皮带输送过来的块状矿石、建筑垃圾、再生混凝土块等物料，不会出现物料撒漏的问题；下部的出料口尺寸严格对齐颚式破碎机的进料口长宽边界，保证所有进入料斗的物料都能精准落入破碎腔的有效破碎区域，避免物料偏落到破碎腔一侧造成定颚、动颚衬板的单侧异常磨损，延长易损件的更换周期。

设计过程中没有采用传统的厚钢板焊接拼合结构，而是选用钣金冷压折弯的成型方案，首先是因为这种成型方式的料斗内壁没有焊接产生的焊瘤、凸起，整个流道内壁光滑平整，物料下落过程中不会被凸起部位勾挂滞留，对于含水率偏高、带有一定粘性的物料，也能大幅降低粘壁堵料的概率。其次，钣金折弯结构的料斗整体重量比同厚度焊接料斗降低近三成，安装时不需要额外配置重型吊装支架，现场两名运维人员就能完成对位安装，后期更换检修的作业难度也更低。料斗的侧壁设置了微倾斜的导流角度，不是垂直直筒结构，这个角度是结合散料的安息角参数反复校核确定的，既能够保证物料靠自重顺利下滑，又不会因为流道收缩过快导致物料在料斗内部架桥堵塞。

从安装边界来看，料斗下部的连接法兰边预留了和颚式破碎机进料口法兰对应的螺栓安装孔位，孔位公差按照机械装配的间隙配合标准设计，现场安装时不需要重新配钻打孔，法兰接触面之间可以加装橡胶密封垫，避免破碎作业时产生的粉尘从连接缝隙处外溢，符合现场作业的扬尘管控要求。料斗的上部敞口边缘做了外翻的折边处理，一方面是提升敞口部位的结构刚度，避免长期受物料撞击出现敞口变形，另一方面外翻折边可以作为防尘罩的连接基座，方便后续加装进料口除尘罩，对接现场的除尘通风管路。

在结构细节处理上，料斗的所有物料接触面都没有设置横向的加强筋，避免加强筋阻挡物料下落，加强结构全部设置在料斗的外侧壁，采用折弯成型的加强筋条和料斗壁铆接固定，既保证了整个料斗的结构强度，能够承受大块物料下落时的冲击载荷，又不会破坏内壁流道的平整度。针对不同产能的颚式破碎机配置，这套料斗结构可以通过调整钣金板材的厚度、渐缩段的高度来适配不同的处理量需求，不需要重新设计整体的流道线型，能够大幅缩短同系列设备的结构设计周期。实际投产使用中，这种钣金挤压成型的料斗比传统焊接料斗的制作周期缩短近一半，没有焊接变形的校正工序，成型后的尺寸精度更高，和设备的对接贴合度更好，能够有效减少现场安装的调整工作量。

很多现场运维人员容易忽略进料料斗对破碎效率的影响，实际上合理的料斗流道设计能够让物料以更均匀的速度进入破碎腔，让动颚的破碎行程作用在更多的物料块上，避免破碎腔出现空行程或者局部物料堆积的情况，在相同的主机功率下，能够有效提升设备的实际处理产能。这套料斗结构在设计时还考虑了耐磨性能的提升需求，内壁可以根据处理物料的磨琢性，选择加装可更换的耐磨衬板，衬板通过沉头螺栓固定在料斗内壁，磨损后可以单独更换，不需要整体更换料斗，降低长期使用的运维成本。
