法兰式碳钢管道膨胀节结构设计

　　本次设计的法兰式膨胀节采用碳钢作为主体材质，适配公称压力等级125/150磅级的管路系统，连接端采用平面法兰结构，完全符合ASME B16.1法兰尺寸标准，可直接与同压力等级的标准法兰管段、阀门设备实现对接安装，无需额外加工过渡连接件。从结构设计逻辑来看，该膨胀节采用套筒式伸缩补偿结构，主体由两端带法兰的连接筒体、中间密封腔、限位拉杆、紧固螺栓组件几部分构成，两端法兰的螺栓孔位严格遵循对应公称通径的标准尺寸排布，安装时可直接与管线法兰对齐，穿入螺栓后按对角顺序逐步拧紧即可完成固定，中间的伸缩段可在设计允许的位移范围内沿管道轴向自由滑动，密封腔内置多层密封填料，可在允许的伸缩行程内保持可靠的密封性能，避免输送介质出现泄漏。在市政给排水、长距离流体输送管网、工业工艺管线布设场景中，管道受输送介质温度变化、环境温差波动影响会产生轴向热胀冷缩形变，若形变位移得不到有效补偿，管段内部会产生极高的附加应力，应力传递至管道接口、焊缝、支撑支座位置时，极易引发接口拉脱、焊缝开裂、支座变形甚至管线断裂事故，这类工况下就需要在管线的固定段间隔位置加装管道膨胀节，通过构件自身的可变形结构吸收管线的轴向、少量径向与角向位移，抵消热胀冷缩带来的应力影响。

　　设计过程中重点考虑了安装边界的适配性，两端法兰的端面平面度、螺栓孔中心圆直径偏差均控制在标准允许的公差范围内，可适配现场不同厂家生产的同标准法兰对接，不会出现孔位错位、密封面贴合不严的问题；周向均匀布置的限位拉杆一方面可以限制膨胀节的最大伸缩量，避免管线位移超量导致构件拉脱失效，另一方面也可在安装过程中临时固定伸缩段的初始长度，方便现场吊装对位，待两端法兰与管线完全固定后再调整拉杆的锁紧螺母位置，预留出设计要求的伸缩余量即可。在实际工程应用中，这类膨胀节通常安装在长距离直管段的两个固定支座之间，或是泵、阀门等设备的进出口位置，除了补偿热胀冷缩位移外，还可吸收设备运行产生的小幅振动，避免振动沿管线刚性传递，降低管线疲劳损伤的风险。

　　设计时针对密封结构做了优化，密封填料的压紧力可通过法兰端的紧固螺栓进行调节，当长期运行出现密封微量泄漏时，无需整体拆卸构件，仅需对称压紧端盖螺栓即可补偿填料的磨损量，延长构件的在线使用寿命；筒体的壁厚根据公称压力等级做了强度校核，可承受对应压力等级下的水锤冲击、介质压力波动载荷，不会在运行过程中出现筒体变形、焊缝开裂问题。外形尺寸方面，该膨胀节的整体长度根据补偿量要求做了匹配设计，安装时无需对原有管线做大幅切割改造，仅需在预留的安装位置放入构件，对齐法兰后紧固螺栓即可完成装配，大幅降低现场施工的难度与工作量；法兰密封面采用全平面结构，适配低压管路常用的非金属垫片，密封性能稳定，采购与更换成本较低。

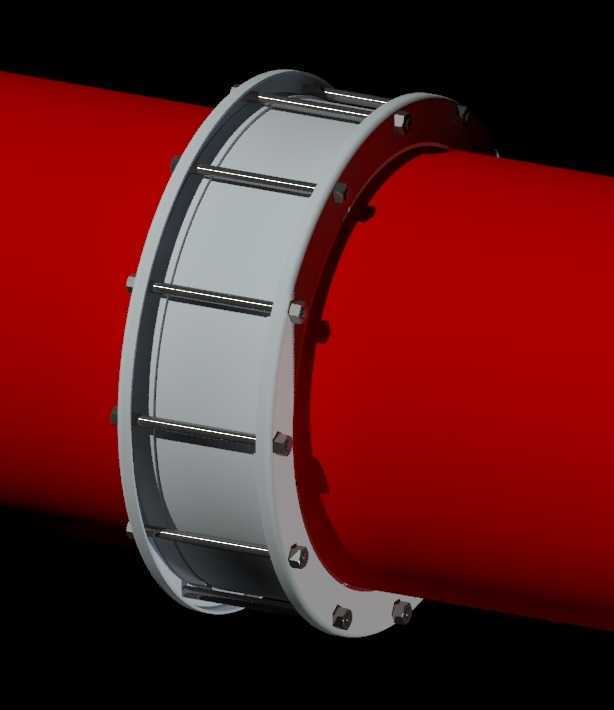

　　不同于橡胶类柔性补偿接头，碳钢材质的膨胀节可耐受更高的介质温度，适用的输送介质范围更广，无论是常温清水、生产废水还是一定温度的工艺流体都可适配，同时金属材质的抗老化性能更优，在户外露天敷设的管线上使用时，受紫外线、环境温湿度变化的影响更小，使用寿命更长。在建模过程中，所有结构尺寸均严格遵循对应标准规范，法兰的密封面宽度、螺栓孔直径、拉杆的直径与分布位置、伸缩段的配合间隙都按照实际工程加工要求做了还原，可直接用于管线布设的装配干涉检查、支吊架载荷计算、施工方案模拟等场景，结构设计人员可直接基于该模型调整公称通径、补偿量、压力等级参数，快速衍生出适配不同工况的同类型构件模型，减少重复建模的工作量。
