AWWA C207-07标准D级参数化钢环法兰

在市政供水、长距离输水干线以及工业循环水系统的管线铺设作业中，法兰连接是实现管道分段对接、设备接驳、阀组安装的核心连接形式，而符合AWWA C207-07标准的D级钢环，正是这类大口径低压输水场景里应用极广的配套承压构件。这类钢环并非独立承压的密封元件，而是作为松套法兰的配套压紧环使用，通常搭配翻边短节或者密封胶圈，套在管道端部之后，通过螺栓锁紧产生的轴向压紧力，将密封面紧密压合，实现管线的密封连接，相比整体锻造的对焊法兰，这类钢环的材料利用率更高，现场安装时的对位容错空间更大，尤其适合大口径管线的现场拼接作业，能有效降低现场焊接的工作量与安装难度。

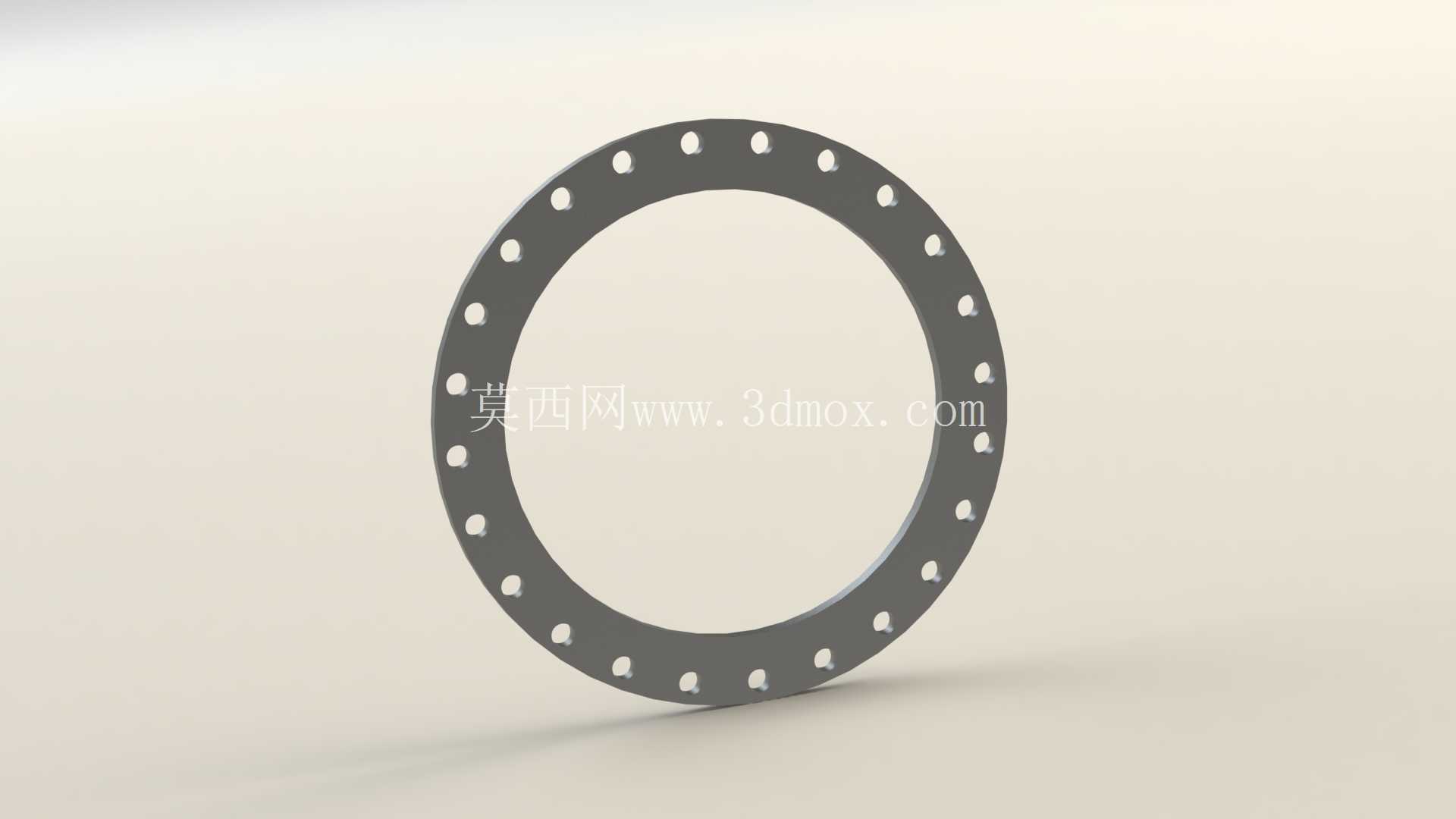

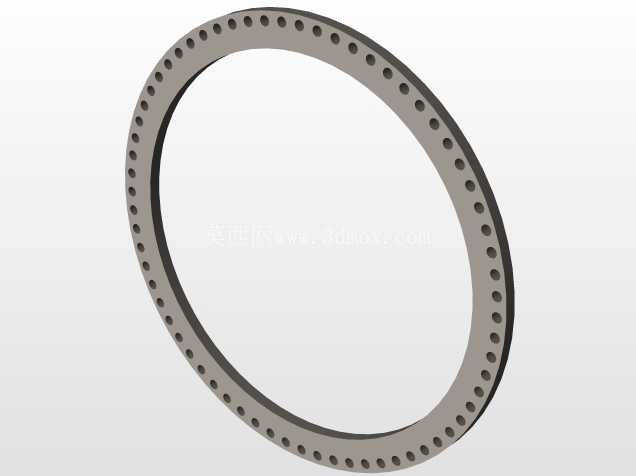

从设计逻辑来看，这款D级钢环完全遵循AWWA C207-07标准里D级压力等级对应的尺寸规范，适配4英寸到144英寸口径的输水管道，覆盖了从厂区支线到输水主干管的绝大多数常用管径。钢环整体为环形扁平结构，环体上沿圆周均匀分布螺栓通孔，孔位的节圆直径、孔径大小都严格匹配对应压力等级下的螺栓规格，确保螺栓穿装时不会出现卡滞，锁紧时各螺栓的受力能均匀传递到密封面上，避免局部压应力过大导致密封件损坏，或是局部应力不足引发渗漏。环体的内外径尺寸经过精准核算，内径略大于配套管道的外径，保证钢环能顺畅套入管端，同时不会因为间隙过大导致锁紧时环体偏移；外径则覆盖螺栓孔的分布范围，留出足够的承压边宽，避免螺栓锁紧时环体边缘出现应力开裂。

实际工程应用中，这类D级钢环主要适配150PSI及以下的低压输水工况，在市政水厂的出水总管、城市供水管网的分段接驳点、循环冷却水系统的泵组进出口连接位置都能见到它的身影。因为是松套结构，钢环本身不需要和管道焊接，现场施工时可以先将钢环套在管道上，完成管道端部的翻边或是密封件安装之后，再转动钢环对齐螺栓孔，对于需要频繁拆卸检修的管段，比如流量计安装位、过滤器两端、阀组连接位，这种结构能大幅降低后期维护的拆卸难度，不需要反复切割焊接法兰，只需要松开螺栓就能完成管段分离。

建模过程中，参数化的设计逻辑是核心，将管径、压力等级对应的螺栓孔数量、节圆直径、环厚、内外径这些核心尺寸都设置为可变参数，调整管径参数时，整个钢环的所有尺寸都能自动匹配标准值更新，不需要逐个特征重画，能大幅提升同系列不同规格钢环的建模效率。环体的边缘做了小尺寸的倒角处理，既避免安装时锋利的边缘划伤施工人员，也能减少钢环套入管道时对管道外防腐层的刮损，螺栓孔的两端也做了轻微的沉孔倒角，去除钻孔产生的毛刺，保证螺栓穿装时不会被毛刺卡滞，也能让螺栓头和螺母的接触面更加贴合，减少锁紧时的应力集中。

从安装边界来看，这类钢环的厚度尺寸经过严格核算，在对应压力等级下，螺栓锁紧产生的压应力不会让环体产生塑性变形，同时环体的平面度公差控制在标准要求范围内，保证密封面的压紧力均匀分布。需要注意的是，这类钢环本身不具备密封面结构，必须搭配对应的密封元件和管端翻边使用，不能直接作为承压法兰对接焊接管道，选型时需要确认配套管道的外径、工作压力等级，选择对应规格的钢环，避免出现孔位不对、压力等级不匹配导致的安装失败或是渗漏隐患。在长距离管线的转弯处、变径位置，使用这类钢环搭配松套结构，还能抵消一部分管线运行时产生的轴向位移和角度偏差，降低管线应力集中对接口密封的影响，提升整个管线系统的运行稳定性。
