BPE21MP型MNPT转三夹卡箍适配接头

在生物制药、食品饮料加工这类对管路卫生等级要求严苛的流体输送场景里，不同接口标准的管路衔接一直是现场安装、设备改造环节绕不开的问题，这款适配接头正是为解决MNPT外螺纹管路与Tri-Clamp三夹卡箍快装接口的转接需求设计的。从实际使用场景来看，这类接头常出现在纯化水输送管线、CIP清洗回路、无菌物料转接口位，既可以用来把带MNPT外螺纹的仪表、阀门组件接入快装式卫生级管路系统，也能在旧管线改造时，实现原有螺纹接口段与新增卡箍快装管路的无泄漏对接，避免整段管线更换带来的成本浪费与施工周期拉长。

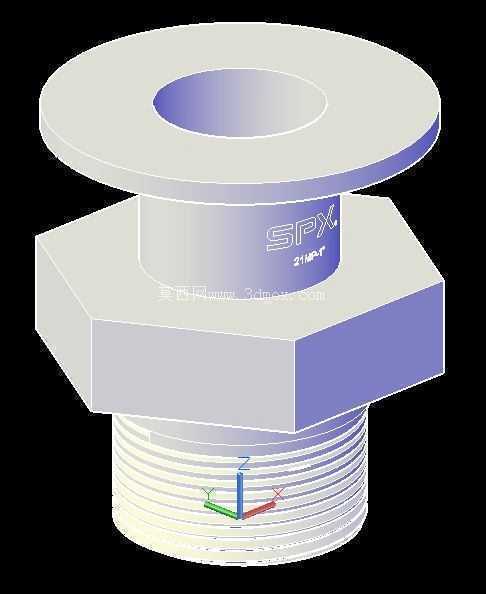

从结构设计逻辑来看，接头整体采用三段式同轴结构，下端为标准MNPT外螺纹段，螺纹牙型严格匹配美制一般密封管螺纹的公差要求，拧紧后可依靠螺纹副的挤压变形实现密封，无需额外生料带辅助也能满足低压流体输送的密封要求，螺纹段长度经过核算，既保证足够的啮合扣数承受管路内压产生的轴向力，也不会因为螺纹过长导致安装后端部凸入管路内部造成积液死角——这一点对卫生级应用尤为关键，任何凸入流道的结构都可能成为清洗盲区，滋生微生物影响介质纯度。中间段为六角拧动结构，对边尺寸按照常规管路安装扳手的作业空间设计，安装时可以用标准开口扳手或活动扳手卡持施力，避免拧动时力作用在上方卡箍端造成法兰面变形，六角结构的厚度也经过强度校核，承受额定安装扭矩时不会出现崩边、变形问题。上端为Tri-Clamp三夹卡箍连接端，法兰盘的外径、密封面凸台尺寸完全匹配对应规格的卫生级卡箍标准，密封面的平面度、粗糙度满足卫生级密封要求，配合标准卫生级垫片与卡箍紧固后，可实现无死角密封，拆卸时仅需松开卡箍即可完成接头拆装，相比螺纹连接大幅缩短维护、换产时的管路拆装时间。

从安装边界来看，这款接头安装时需要预留的操作空间分为两部分，下端螺纹连接端需要预留扳手拧动的回转空间，上方卡箍端需要预留卡箍开合、螺栓紧固的操作空间，安装后整体轴向突出长度较短，不会在管线外侧形成过多突出结构，适合布置在设备旁空间紧凑的管线路由上。流道部分采用全通径设计，内径与对接管路的内径保持一致，不会出现通径缩颈造成的流阻增大、介质残留问题，输送高粘度流体或者带细小颗粒的介质时，也不会因为通径变化造成堵塞。接头本体的过渡位置全部采用圆弧过渡处理，没有尖锐棱角，既避免安装时划伤操作人员，也不会在外部形成积尘死角，方便日常的外部清洁擦拭，符合洁净车间的设备外观要求。

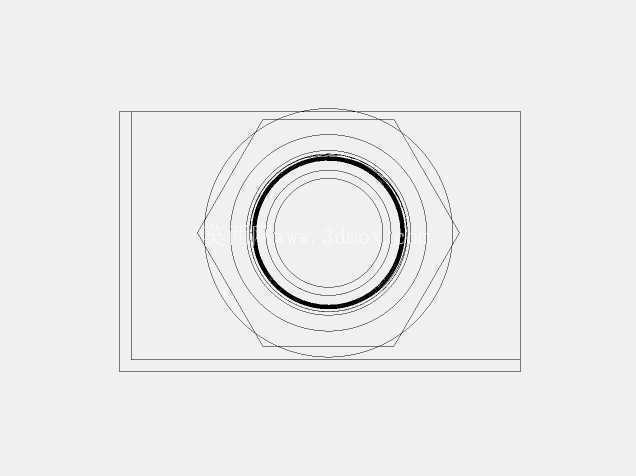

建模过程中，对各段的同轴度公差做了严格的装配约束，螺纹段与卡箍法兰端的同轴度控制在合理范围内，避免安装后出现管路偏斜、密封面错位导致的泄漏问题；螺纹部分的建模按照实际牙型轮廓绘制，可直接用于后续的干涉检查、装配模拟，卡箍端的密封槽尺寸、法兰厚度都严格对应行业通用标准，导入装配体后可以直接与标准卡箍、垫片、对接管路完成虚拟装配，验证安装空间是否充足，提前排查现场安装可能出现的干涉问题。对于做卫生级管路设计、设备改造的结构工程师来说，这个模型可以直接复用在三维管线布置中，不需要重复绘制接头模型，大幅提升管路设计的效率，也能通过模型提前核算管路安装后的整体尺寸，指导现场的管线预制加工作业。
